boost升压电路控制原理

boost电路工作原理

Boost电路是一种用于升压的直流-直流转换器。它主要由输入电源、开关管、电感、二极管和负载组成。其工作原理如下：

1. 输入电源：Boost电路的输入电源通常是直流电源，如电池或稳定的直流电源。

2. 开关管：Boost电路中的开关管主要起到开关的作用，在周期性开关的控制下，将电能从输入电源传输到电感中。

3. 电感：电感是Boost电路中的核心元件，它通过储存能量来实现升压功能。当开关管关闭时，电感中的电流不会突然变为零，而是通过电感中的磁场产生反向电动势，将能量传输到负载电路中。

4. 二极管：在Boost电路中，二极管主要起到导电和反向电流保护的作用。当开关管断开时，电感中的储能电流无法直接流向负载电路，而是通过二极管的导通，形成一个回路，使得电感中的能量能够传输到负载电路中。

5. 负载：Boost电路中的负载是指输出端的电路或设备，它是通过Boost电路升压后得到的电压输出。

工作原理总结起来就是：当开关管导通时，输入电源的电能通过电感储存；当开关管断开时，电感中的储能电流经过二极管导通，将能量传输到负载电路中，从而实现电压的升高。

需要注意的是，由于Boost电路采用了周期性开关，因此需要一定的控制电路来实现开关管的开关控制。这通常由微控制器或电子开关控制芯片来完成。此外，Boost电路在升压过程中会产生一定的功率损耗，因此在设计时需要考虑选择合适的元件以提高效率和减少损耗。

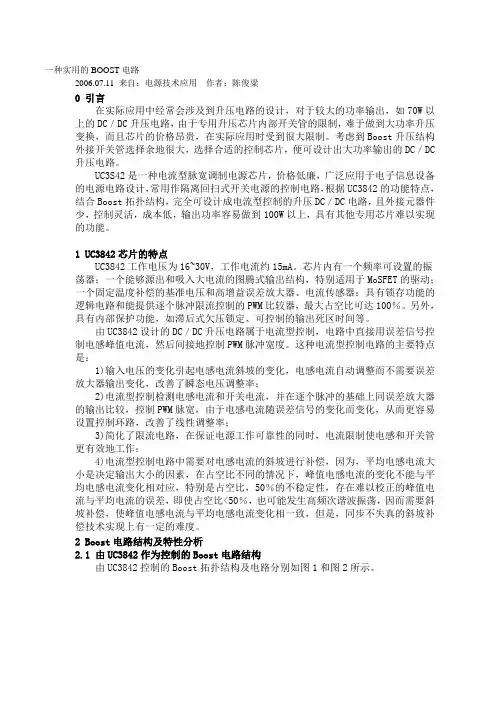

一种实用的BOOST电路

2006.07.11 来自：电源技术应用 作者：陈俊粱

0 引言

在实际应用中经常会涉及到升压电路的设计，对于较大的功率输出，如70W以上的DC／DC升压电路，由于专用升压芯片内部开关管的限制，难于做到大功率升压变换，而且芯片的价格昂贵，在实际应用时受到很大限制。考虑到Boost升压结构外接开关管选择余地很大，选择合适的控制芯片，便可设计出大功率输出的DC／DC升压电路。

UC3S42是一种电流型脉宽调制电源芯片，价格低廉，广泛应用于电子信息设备的电源电路设计，常用作隔离回扫式开关电源的控制电路，根据UC3842的功能特点，结合Boost拓扑结构，完全可设计成电流型控制的升压DC／DC电路，且外接元器件少，控制灵活，成本低，输出功率容易做到100W以上，具有其他专用芯片难以实现的功能。

1 UC3842芯片的特点

UC3842工作电压为16~30V，工作电流约15mA。芯片内有一个频率可设置的振荡器；一个能够源出和吸入大电流的图腾式输出结构，特别适用于MoSFET的驱动；一个固定温度补偿的基准电压和高增益误差放大器、电流传感器；具有锁存功能的逻辑电路和能提供逐个脉冲限流控制的PWM比较器，最大占空比可达100％。另外，具有内部保护功能，如滞后式欠压锁定、可控制的输出死区时间等。

由UC3842设计的DC／DC升压电路属于电流型控制，电路中直接用误差信号控制电感峰值电流，然后间接地控制PWM脉冲宽度。这种电流型控制电路的主要特点是：

1)输入电压的变化引起电感电流斜坡的变化，电感电流自动调整而不需要误差放大器输出变化，改善了瞬态电压调整率；

2)电流型控制检测电感电流和开关电流，并在逐个脉冲的基础上同误差放大器的输出比较，控制PWM脉宽，由于电感电流随误差信号的变化而变化，从而更容易设置控制环路，改善了线性调整率；

3)简化了限流电路，在保证电源工作可靠性的同时，电流限制使电感和开关管更有效地工作；

基于单片机的boost的闭环直流升压电路

摘要：

一、引言

二、单片机 boost 升压电路工作原理

1.基本构成

2.工作原理

三、闭环直流升压电路设计

1.电路结构

2.关键元件

3.电路设计步骤

四、电路性能分析

1.输出电压稳定性

2.输入电压适应性

3.转换效率

五、应用领域及发展趋势

1.应用领域

2.发展趋势

正文：

一、引言

随着电子技术的不断发展，对电源系统的要求也越来越高。单片机 boost

升压电路作为一种高效、灵活的电源解决方案，得到了广泛的关注。本文将详细介绍基于单片机的 boost 闭环直流升压电路的设计及性能分析。

二、单片机 boost 升压电路工作原理

1.基本构成

单片机 boost 升压电路主要由电源输入、电感、电容、开关管、电感、二极管等元件组成。其中，开关管的开通与关断控制着电流的方向，实现电感上的电流波形变化，从而实现升压功能。

2.工作原理

在开关管导通期间，电感上的电流线性增加；而在开关管截止期间，电感上的电流通过二极管对电容进行充电。通过合理控制开关管的导通与截止时间，可以实现电感上的电流波形变化，进而达到升压的目的。

三、闭环直流升压电路设计

1.电路结构

闭环直流升压电路主要包括电压反馈、误差放大器、PWM 比较器等部分。电压反馈用于实时监测输出电压，将其与基准电压进行比较，得到误差信号；误差放大器用于放大误差信号，得到合适的 PWM 信号；PWM 比较器用于将 PWM 信号与开关管的驱动信号进行比较，控制开关管的导通与截止。

2.关键元件

(1) 电感：选择合适的电感值，以满足电路的升压需求。

(2) 电容：根据电路的工作频率和升压倍数选择合适的电容值。

(3) 开关管：选择合适的开关管，以满足电路的工作电压、电流和开关速度需求。 3.电路设计步骤

boost电路原理

Boost电路是一种直流电源电路，用于将低电压直流电源升压到较高电压的电路。它的原理基于电感元件的能量存储和释放，使电路能够提供更高的电压输出。

Boost电路的基本原理是通过控制开关管的导通时间，将输入电压经过电感产生磁场并存储能量，然后通过切断开关管将电感上的能量传递给输出电容，从而实现升压输出。Boost电路通常由开关管、二极管、电感、电容和负载组成。

在Boost电路中，开关管 (如MOSFET) 被用于控制电路的导通和切断。当开关管导通时，输入电压将通过电感流过开关管和负载，电流开始增大。同时，电感上的磁场开始储存能量。

当开关管被切断时，电感上的磁场不再变化，电感会通过产生电压反向驱动电路，使二极管导通。这时，电感上的储存能量将被释放到输出电容上。由于电容器的电流不能瞬间改变，因此输出电压会升高。

在实际的Boost电路中，通常会使用一个控制电路来控制开关管的导通和切断。这个控制电路通常被称为PWM控制器，它的作用是通过控制开关管的导通时间和间隔，使得输出电压始终能够保持在所需的范围内。

PWM控制器通过对比输出电压和设定的目标电压，来调节开关管的导通时间和间隔。当输出电压低于设定的目标电压时，PWM控制器会增加开关管的导通时间，以增加输出电压。当输出电压高于设定的目标电压时，PWM控制器会减少开关管的导通时间，以降低输出电压。

Boost电路的工作原理可以总结为以下步骤： 1.开关管导通，输入电压经过电感储存能量；

2.开关管切断，电感释放储存的能量到输出电容；

3.输出电压升高；

4.PWM控制器根据输出电压与设定的目标电压的对比，调节开关管的导通时间和间隔，以稳定输出电压。

Boost电路的应用非常广泛，常见于电子设备中对于低电压电源的升压需求。例如，手机充电器中的升压电路就是一种Boost电路，将来自市电的低压交流电转换为手机充电所需的较高电压直流电。

在设计Boost电路时，需要考虑电路的参数，如电感、电容和开关管的选型。此外，还需注意电路的开关频率和PWM控制器的调节，以避免不必要的功率损耗和电压波动。
