板式换热器维修方法及注意事项

板式换热器检修技术方案1.检查板式换热器的外观：检查板式换热器的外观是否有破损、变形或腐蚀现象。

如发现问题，需要采取相应的维修措施。

2.清洗板式换热器：首先，将板式换热器内部的压力释放，然后将其拆卸下来。

用清洗剂将板片浸泡，去除污垢和积垢。

清洗时可采用机械清洗和化学清洗相结合的方式，以确保清洗彻底。

3.检查板片的状况：检查板片是否存在破损、变形、腐蚀等情况。

如发现问题，需要及时更换损坏的板片，以保证换热器的正常运行。

4.检查密封垫条：检查密封垫条是否存在老化、硬化或损坏等情况。

如有问题，需要及时更换密封垫条，以防止泄漏现象的发生。

5.检查管束：检查管束是否存在堵塞、变形或磨损等情况。

如有问题，需要采取相应的清洗或维修措施，以确保管束的通畅与可靠性。

6.清除管道污垢：在检修过程中，需要将板式换热器的进出口管道连接处打开，清除管道内的污垢和积垢，确保换热效果的最大化。

7.检查支承设施：检查板式换热器的支承设施是否牢固、完好。

如有问题，需要及时修复或更换，以保证板式换热器的稳定运行。

8.检查泄漏情况：在检修过程中，需要进行泄漏测试，检查板式换热器是否存在泄漏现象。

如果发现泄漏，需要找出泄漏原因并进行修复。

9.进行性能测试：在完成检修和维护后，需要进行性能测试，以确保板式换热器的换热效果符合设计要求。

10.记录和汇总检修情况：检修过程中，需要详细记录每一步的操作过程和结果，并将其汇总成检修报告，以备将来的参考和分析。

以上是板式换热器检修技术方案的基本内容。

在实际操作过程中，需根据具体情况进行调整和细化，以确保检修工作的顺利进行和检修效果的达到。

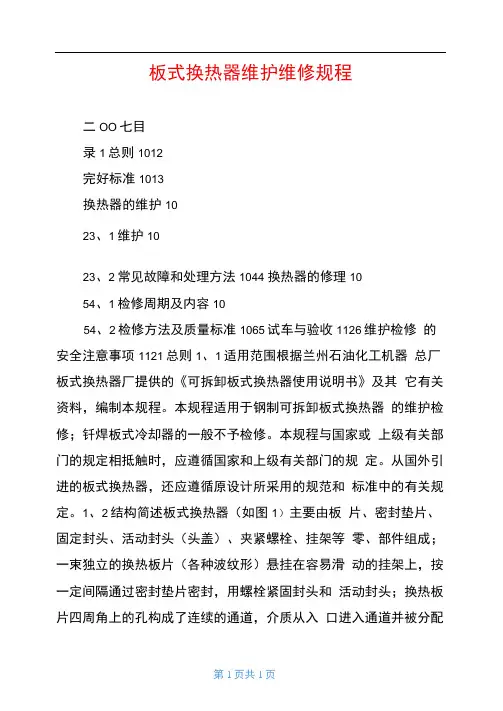

板式换热器维护维修规程二OO七目录1总则1012完好标准1013换热器的维护1023、1维护1023、2常见故障和处理方法1044 换热器的修理1054、1检修周期及内容1054、2检修方法及质量标准1065试车与验收1126维护检修的安全注意事项1121总则1、1适用范围根据兰州石油化工机器总厂板式换热器厂提供的《可拆卸板式换热器使用说明书》及其它有关资料，编制本规程。

本规程适用于钢制可拆卸板式换热器的维护检修；钎焊板式冷却器的一般不予检修。

本规程与国家或上级有关部门的规定相抵触时，应遵循国家和上级有关部门的规定。

从国外引进的板式换热器，还应遵循原设计所采用的规范和标准中的有关规定。

1、2结构简述板式换热器（如图1）主要由板片、密封垫片、固定封头、活动封头（头盖）、夹紧螺栓、挂架等零、部件组成；一束独立的换热板片（各种波纹形）悬挂在容易滑动的挂架上，按一定间隔通过密封垫片密封，用螺栓紧固封头和活动封头；换热板片四周角上的孔构成了连续的通道，介质从入口进入通道并被分配到换热板片之间的流道内，每张板片都有密封垫片，板与板之间的位置是交替放置，两种流体分别进入各自通道，由板片隔开；被热交换的两种介质均在两板片之间，形成一薄的流束；一般情况下两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热交换的目的。

换热板片是用能够进行冷冲压的金属材料冲压而成。

换热板片为冲压有波纹槽的金属薄板，以增加换热板片面积和刚性，可以承受介质的压力；同时使介质流体在低速下形成湍流。

1、3设备性能国产可拆卸板式换热器用于化学水处理和液氯处理；从国外引进的钎焊板式冷却器，用于真空泵工作液的冷却。

2完好标准2、1零、部件2、1、1换热器的零、部件及附件完整齐全。

2、1、2仪表、计量器具和各种安全装置齐全，完整，灵敏，准确。

2、1、3基础、底座完好，无倾斜、下沉、裂纹等现象。

2、1、4各部连接螺栓、地脚螺栓紧固齐整，无锈蚀，符合技术要求。

板式换热器的操作及维护和修理保养换热器如何做好保养1、设备使用前应检查压紧螺栓是否松动，压紧尺寸A是否符合说明书中规定的尺寸，如不符合规定，应均匀把紧螺栓，使其达到规定的尺寸。

2、使用前应对设备进行水压1、设备使用前应检查压紧螺栓是否松动，压紧尺寸A是否符合说明书中规定的尺寸，如不符合规定，应均匀把紧螺栓，使其达到规定的尺寸。

2、使用前应对设备进行水压试验，对冷热两侧分别试压，试验压力为操作压力的1.25倍，保压时间为30分钟，各密封部位无泄露方可投入使用。

3、当设备用于卫生要求较高的食品工业或者医药行业时，使用前应对设备进行清洗消毒，消毒设备内的油污和杂物。

4、当操作介质含有大量泥沙或其它杂物时，设备前应置有过滤装置。

5、冷热介质进出口接管应按设备压紧板上的标示进行连接，否则，会影响设备操作性能。

6、设备操作时，应缓慢注入低压侧液体，然后再注入高压侧液体；停车时应缓慢切断高压侧液流体，再切断低压侧液流体。

7、设备长期运行后，板片表面将产生不同程度的水垢或沉淀物，这样会降低传热效率并加添流阻，因此设备应定期打开检查，清除污垢。

清洗板片时，不得用金属刷子，以免划伤板片，降低腐蚀性能。

8、损坏的板片应适时进行更换，若没有备用板片，在允许的情况下，可以拆下两张相邻的板片（注意：拆下的板片不应是换向板片，而应是带四孔的板片），同时相应削减压紧尺寸A（没拆除一对板片，BR0.3型设备压紧尺寸削减13mm,BR0.5型设备压紧尺寸削减9mm、.9、维护和修理时，对于已经老化的密封垫片应进行更换，脱落的垫片应重新粘接，粘接进应清洗垫片槽，涂上粘接剂，将垫片摆正粘牢。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

板式换热器c操作规程维护保养一、清洗操作：1.关闭板式换热器的介质进出口阀门，并将其与管道系统分离。

2.拆卸板式换热器的侧板，取出换热器内的换热板组件。

3.使用清洗剂（如碱液、酸液等）将所有换热板进行浸泡，去除堆积在板间的沉积物。

4.用清水将板式换热器内外进行冲洗，确保所有残留物被冲刷干净。

二、检查操作：1.检查板式换热器的密封圈是否完好，并及时更换磨损、老化的密封圈。

2.检查板式换热器的连接螺栓是否松动，如有松动及时紧固。

3.检查换热板组件是否存在严重的腐蚀、磨损和变形等情况，如有需要及时更换。

三、组装操作：1.将清洗干净的换热板组件重新安装到板式换热器内，注意确保板间有良好的密封。

2.安装侧板，并确保与换热板组件之间有良好的密封。

3.连接板式换热器与管道系统，并打开介质进出口阀门。

四、调试操作：1.打开板式换热器的进、出口介质阀门，并逐渐调整流量，避免瞬时超负荷运行。

2.监测板式换热器的工作温度和压力，确保在正常范围内。

3.检查板式换热器的密封性能，确保无渗漏现象。

五、保养操作：1.定期清洗板式换热器，一般每3个月进行一次。

如在工艺条件较恶劣的情况下，可缩短清洗周期。

2.定期检查板式换热器的连接螺栓和密封圈，确保紧固可靠、不漏气。

3.定期检查板式换热器的冷却水系统，清洗水垢和沉积物，保证水系统畅通。

六、注意事项：1.清洗时要注意个人安全，避免接触到有毒、腐蚀性的介质。

2.维护保养前要先切断板式换热器与供热或供冷系统的连接，避免造成意外事故。

3.严禁在无水或无气的情况下进行拆卸和维修操作，以免损坏板式换热器。

4.若发现板式换热器存在严重故障或损坏，需要及时停机维修，避免进一步损坏。

综上所述，板式换热器面临的维护保养工作必不可少。

通过定期的清洗、检查、保养和注意事项，能够确保板式换热器的正常运行，提高其使用寿命，保证工业生产的顺利进行。
