冷水机组吊装就位方案

冷水机组吊装就位方案

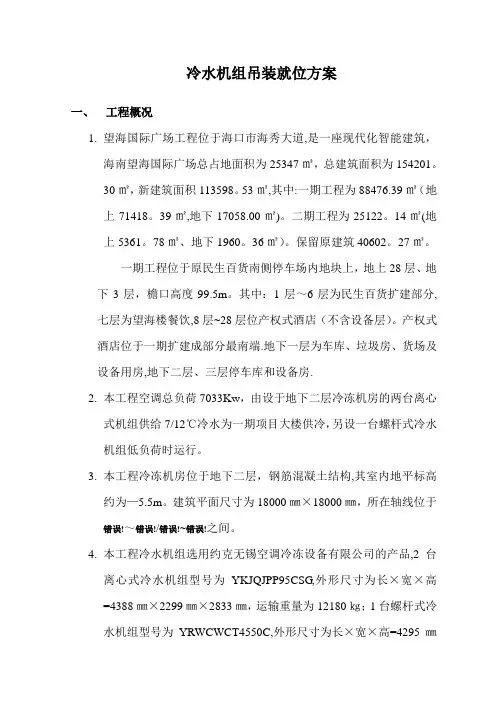

一、 工程概况

1. 望海国际广场工程位于海口市海秀大道，是一座现代化智能建筑，海南望海国际广场总占地面积为25347㎡，总建筑面积为154201。30㎡,新建筑面积113598.53㎡，其中：一期工程为88476.39㎡（地上71418。39㎡，地下17058。00㎡）。二期工程为25122。14㎡(地上5361。78㎡、地下1960.36㎡）。保留原建筑40602。27㎡。

一期工程位于原民生百货南侧停车场内地块上，地上28层、地下3层，檐口高度99。5m。其中：1层~6层为民生百货扩建部分，七层为望海楼餐饮，8层～28层位产权式酒店（不含设备层）。产权式酒店位于一期扩建成部分最南端。地下一层为车库、垃圾房、货场及设备用房，地下二层、三层停车库和设备房.

2. 本工程空调总负荷7033Kw，由设于地下二层冷冻机房的两台离心式机组供给7/12℃冷水为一期项目大楼供冷，另设一台螺杆式冷水机组低负荷时运行。

3. 本工程冷冻机房位于地下二层,钢筋混凝土结构，其室内地平标高约为—5.5m。建筑平面尺寸为18000㎜×18000㎜，所在轴线位于错误!～错误!/错误!~错误!之间。

4. 本工程冷水机组选用约克无锡空调冷冻设备有限公司的产品，2台离心式冷水机组型号为YKJQJPP95CSG，外形尺寸为长×宽×高=4388㎜×2299㎜×2833㎜,运输重量为12180㎏；1台螺杆式冷水机组型号为YRWCWCT4550C，外形尺寸为长×宽×高=4295㎜×1735㎜×2639㎜,运输重量为9994㎏.

5. 安装型式：3台冷水机组均为整体安装,无需现场装配。

从以上设备参数可以看出，制冷机组外形尺寸较大,重量较重，设备较高（2.85米），运输路线较长，而且从一层室外经水平运输和垂直运输,下到地下室二层后,再经过地下室内的运输、旋转方向、水平运输才能到冷冻机房，再进行就位到相应安装位置。

二、 施工依据

1. 业主单位所提供的施工图纸

2. 约克无锡空调冷冻设备有限公司提供的产品样本

3. 《机械设备安装工程施工及验收规范》（GB50231-98）

4. 《制冷设备安装工程施工及验收规范》（GBJ66—84)

5. 《建筑设备施工安装通用图集》

6. 《采暖与卫生工程施工及验收规范》（GBJ242—82)

三、 吊装方案

(一) 受力构件强度校核与设备选择

1。吊车选择:

设备运输重量12.18吨，取滑轮组等工具总重1。0吨,不均衡系数取1.2，动载系数取1.2

吊装动载荷为(12。18+1）×1。2×1。2=17。54（吨）；考虑到吊装作业半径以及起重臂约为仰角为40～450（考虑到地上2层层高限制）。选用35吨吊车。

2.牵引力计算： 滑轮组等工具总重1。0吨，则设备牵引重量为G=12.18+1=13.18

牵引力为：

F=K×G×（F1+F2）/D

=5×13。18×（0。10+0。05）/10

=0。9885吨）

其中：K—起重附加系数,取5

F1—滚杠对枕木的磨擦系数，取0.10

F2—滚杠对型钢的磨擦系数,取0。05

D-滚杠直径，取10

由计算知，用现场现存的5吨卷扬机牵引可满足要求。

(二) 吊装方案与技术措施

本项吊装就位方案结合现场实际情况，按约克无锡空调冷冻设备有限公司提供的冷水机组重量、外形尺寸等重要参数编制完成。

为保证在最短时间内将设备安全顺利的运到相应位置就位，设备到货前应做好设备吊装、就位充分准备。

本项吊装就位工作，拟分以下三个阶段：第一阶段是施工准备；第二阶段是卸车及相关保护；第三阶段是设备吊装就位。

具体步骤如下：

第一阶段：施工前准备。

1. 设备土建基础制作完毕，并验收合格.

2. 吊装区域满足设备吊装条件,设备运输通道满足运输条件，没有障碍和隐患.地下室设备机房内的垃圾等必须全部清理完毕。（设备室外运输通道设备到货提前1天清理完毕）

3. 吊装器具、材料、设备的准备全部就位。

第二阶段:卸车及相关保护。

1. 设备进场前，清理运输路线上所有障碍.（含冷水机组室外吊装运输路线、临时吊装卸货存放区域、冷水机组负二层运输路线）

设备吊运路线图

2. 设备进场后，停到指定的卸货吊装区域。 3. 吊装区域及运输区域内用警示绳子围好，并竖好相应指示牌、警示牌.

4. 采用35吨吊车将设备吊到指定的存放地点。

第三阶段：设备吊运就位。

1. 待机组具备吊装条件后,直接用吊车将从如图吊装孔○，1～○2/○，A～错误!将设备逐台从设备吊装孔垂直运输到地下室负二层。并在设备受力脚安装相应承重滚动轮子.

具体步骤：

A、 若吊车在起重臂张开角度小的情况下（因为吊装孔上方2层天花板吊顶高度限制，起重臂仰角40°—45°）将设备吊起来，且须延伸至吊装孔的中心点，利用吊车直接将设备吊装到地下二层地面.

B、 若吊车在起重臂张开角度较小的情况下，将设备吊起来无法延伸至吊装孔中心点，无法运用吊车直接将设备吊装至地下二层地面，则采取桅杆人工吊装方法进行吊装。具体做法如下：

 在吊装口的西面从地底竖起一组人字桅杆，“人字”桅杆采用二条约11。5米长的DN200无缝钢管组成,配合一台5T牵引卷扬机。人字桅杆为可摆动桅杆,后面用2部5吨手动葫芦固定、控制使用.

 现将1台设备吊装至吊装孔附近

 再将桅杆倾斜至洞口正面设备上方中心点，将设备吊起，再摆至吊装口的中心处缓慢将设备吊装入地下室二层地面。  设备依次吊装至地下二层。

2. 用倒链配合卷扬机/叉车牵引，将机组按吊装线路图所指示路线将设备水平运输到设备基础附近,同时将设备方向调整到正确位置.

3. 在设备基础边上先用枕木和20mm厚钢板敷设斜坡，利用卷扬机将设备托至设备基础上。

4. 利用千斤顶将设备一边顶起拆除承重轮子，然后利用同样方法将另外一边承重轮子拆除。设备找正调平。

(三) 其他相关专业需要配合事宜

以下事宜需要相关专业配合并在设备吊装正式吊运前完成：

1) 设备基础制作完成，在正式吊运前基础应通过相关部门验收。

2) 吊装区域、一层、地下二层机房内吊装、运输通道及存放范围内满足吊装、运输和存放要求,无杂物及障碍,地面干净，具备设备垂直和水平运输条件.

3) 一层室外在错误!～错误!/错误!~错误!位置开设备吊装孔完成.吊装孔尺寸5500X3500。

4) 室外设备运输通道设备到货前1天全部清理完毕.

5) 地下运输路线上空高度低于3米旧有管道需相关单位及时拆除.

6) 施工吊装孔出、二层地面运输通道附近有满足功率15kw电源取电点.

7) 临时存放的设备及防护措施需大家共同维护和爱护。

四、 质量保证措施

1. 贯彻执行GB/TI9002—ISO9002标准，做到岗位落实，职责落实.

2. 加强工程质量的监督和检查,把施工的全过程纳入标准化轨道.

3. 对全体参加施工人员进行质量意识教育，组织质量例会，做好详细的技术交底工作,分析处理各类施工质量问题,提高施工质量.

4. 施工人员应熟悉并掌握吊装方案、施工图纸及施工技术规范,必须按其规定进行施工，不得随意改动。

5. 对起重工进行岗位培训，特殊工种必须持证上岗.

6. 施工技术资料和质量验评资料应与工程同步，及时做好现场资料的收集、整理和汇总，并上报监理。

7. 设备安装应严格遵守制造商的技术要求进行，并报批后方可进行施工。

五、 安全保证措施

1. 坚持“安全第一，预防为主”的方针,杜绝死亡与重伤事故，轻伤率控制在8‰以下.

2. 各类人员必须具备相应的安全生产资格方可上岗。

3. 五级风及雨雪天气禁止吊装作业。

4. 危险吊装地带应设安全路障或挂牌明示,并划出安全界区.

5. 进入施工现场，应戴好安全帽。对现场的孔洞等应加强管理.

6. 进行吊装工作前,应对机具严格检查,确认符合要求后方可使用.

7. 吊装时，施工人员必须坚守岗位，统一信号，统一指挥，统一行动。吊装过程中,重物下和受力绳索周围人员禁止停留。

8. 施工人员应严格遵守施工现场的机械、用电安全规程。

9. 施工现场安全负责人应深入现场进行安全检查，发现现场的不安全因素及隐患，提出整改方案。

10. 要确保工作人员和所有劳务人员的安全，并结合遵守北京市卫生保健部门的要求,为所有雇员提供必要的福利和卫生保健，防止和预防各类传染病的发生。

11. 严格执行现场用火制度，使用电、气焊应开具用火证，并设专人看火,备有足够的消防器具，5级风及以上禁止明火作业.同时要同时要经常检查电焊、气焊工具是否漏电、漏气，以防易燃易爆等不安全因素的产生。

12. 进入现场不得随意吸烟。

六、 现场文明及环保措施

1. 施工现场场地、道路、水电由总承包商负责,要求场地平整，道路畅通，水电满足供应.

2. 现场临时设施的搭设，机具安置，材料构件、配件堆放及其它辅助设施的安排要按总承包商要求施工.

3. 现场的各种材料、施工机械（具)要摆放整齐，施工要随时将废料和多余物资回收,按指定位置存放或清出现场。

4. 施工现场要有明显的防火标志，建立完善的防火制度，根据工程特点及进展情况，要随时配置消防器材及其它消防手段。

5. 施工作业岗要做到当日工完场清。 6. 现场办公室、休息室及仓库等临建场所要搞好环境卫生工作.

7. 空调水管线打压后应将水排到下水道内.

8. 做好环境保护、宣传教育工作，凡进入工地的人员都要自觉遵守环境卫生，禁止随地大小便。

9. 建立制度,做好环境记录。

七、 主要材料及机具需用计划

序号 名 称 规 格 单 位 数 量 备注

1 吊车 35吨 台 1

2 卷扬机 5吨 台 2

3 倒链 5吨 台 2

4 承重滚轮 组 8

5 枕木、垫板 套 若干

6 电焊机 套 1

7 气焊工具 套 1

8 滑轮(组) 个 6

9 手动葫芦 5吨 个 3

10 起道器 15吨 台 2

11 千斤顶 20吨 台 2

12 钢丝绳 Ф18 米 按需用配置

13 卡环 10吨 个 按需用配置

14 桅杆 组 1
