电线施工方案

输电线路工程施工方法

1.6.1高压线（10KV）路架设工程

本工程拟投入吊车一辆，高压线架设作业队两班，采用轮休制。10KV高压线路架设工程的主要施工流程为：立杆—→拉线—→导线架设。

1.6.1.1 立杆的程序及方法

（1）测位。按设计坐标及标高采用全站仪、水准仪测定坑位与坑深，钉好标桩，撒好灰线。

（2）挖坑。按灰线位置及深度要求挖坑；核实杆位及坑深达到要求后，平整坑底并采用蛙式打夯机夯实。

（3）底盘就位。用大绳栓好底盘，立好滑板，将底盘滑入坑内。用线坠找出杆位中心，将底盘放平、找正。然后用墨斗在底盘弹出杆位线。

（4）横担组装

① 将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。

② 用支架垫起杆身的上部，量出横担安装位置，套上抱箍。穿好垫铁及横担，垫好平光垫圈，用螺母紧固。紧固时，注意找平、找正。然后安装连板、杆顶支座抱箍、拉线等。

A、线路的导线排列方式及线间距离应符合设计要求。

B、横担的安装。当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯等；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90°转角杆及终端杆应装于拉线侧。

C、螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。

D、使用螺栓紧固时，均应装设垫圈、弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。

E、用水泥砂浆将杆顶严密封堵。

③ 安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。

（5）机械立杆 汽车吊就位。在电杆的适当部位挂上钢丝绳，吊索栓好缆风绳，挂好吊钩，在专人指挥下，起吊就位。当电杆顶部离地面1m左右时，应停止起吊，检查各部位、绳扣等是否安全，确认无误后再机械起吊。

电杆起立后，调整好杆位，回填一步土，架上叉木，撤去吊钩及钢丝绳。然后，校正好杆身垂直度及横担方向（纵向可用全站仪，横向可用线坠），再回填土。回填土时应将土块打碎，每回填500mm应夯实一次，填到卡盘安装部位为止。最后，撤去缆风绳及叉木。

第1篇

一、项目背景

随着我国经济的快速发展，电力需求日益增长，电力设施的建设和维护成为我国能源领域的重要任务。电线线路作为电力传输的重要载体，其施工质量直接关系到电力系统的稳定运行和人民群众的生活质量。本方案旨在为电线线路施工提供一套科学、合理、高效的施工方案，确保施工质量，提高施工效率。

二、施工范围及内容

1. 施工范围：本项目包括架空线路、电缆线路、配电室及设备安装等。

2. 施工内容：

（1）架空线路：包括线路杆塔、导线、绝缘子、金具等；

（2）电缆线路：包括电缆、电缆桥架、电缆支架、接地等；

（3）配电室及设备安装：包括配电室土建、电气设备安装、自动化系统调试等。

三、施工组织机构及人员配置

1. 施工组织机构：

（1）项目经理部：负责项目的整体策划、组织、协调和监督；

（2）工程技术部：负责施工方案编制、技术指导、质量监督等；

（3）物资设备部：负责材料采购、设备租赁、施工保障等；

（4）施工队：负责现场施工、安全防护、进度控制等。

2. 人员配置：

（1）项目经理：1名，负责项目的全面管理；

（2）技术负责人：1名，负责技术指导、质量监督；

（3）施工队长：2名，负责现场施工、安全防护、进度控制；

（4）施工人员：根据工程量及工期要求，配置相应数量的施工人员；

（5）质量检查员：1名，负责质量监督、验收； （6）安全员：1名，负责现场安全防护、事故处理。

四、施工工艺及质量控制

1. 施工工艺：

（1）架空线路施工：

①基础施工：根据设计要求，进行杆塔基础施工，确保基础稳定；

②杆塔组立：根据设计要求，选择合适的杆塔类型，进行组立；

③导线架设：根据设计要求，进行导线架设，确保导线紧固；

④绝缘子安装：根据设计要求，进行绝缘子安装，确保绝缘性能；

⑤金具安装：根据设计要求，进行金具安装，确保金具紧固；

⑥接地：根据设计要求，进行接地，确保接地电阻符合规范。

（2）电缆线路施工：

工程综述

1．1 编写依据

本施工组织设计编写依据如下：

（1）工程电缆施工图

（2）工程施工组织设计

1．2 工程概况

开发区开源大道。

35kV电缆敷设2100米，其中从变电站至开源大道与茂源路十字路口东北侧沿区管委会电缆沟敷设1020米，在沿茂源路北侧绿化带直埋敷设至振兴路，在沿振兴路东侧绿化带直埋至37#电缆终端塔，直埋电缆长度1045米，过振兴路顶管敷设，电缆上35米（详见电缆走径图）。

由于本次工程的施工地点位于开发区内，车流量较大，只能对道路采用半封闭式施工。

基槽开挖前须熟悉施工图纸、掌握各种管线的具体位置和走向，开挖过程派专人监控，保护原有地下及地上管线，确保工程施工顺利进行。

1．3 综合管线施工

1.3.1管沟施工： 1）线路测量及放线

按施工图及业主提供的基准点、基准线、基准标高，从开始端用标杆，向前方逐渐定位，使其与路基距离符合要求，用线固定于两标尺之间，以放好的线为中心，按技术文件要求电缆沟宽度画出施工线。

2）沟槽开挖

设计要求综合管线埋地深度大于0.7m，开挖土量较少，采用人工开挖方法。开挖时，一般以1: 0.2的坡度下挖。坑深检查以直尺及拉线方式，应使沟宽度及深度符合要求并平直。挖出的土应放于沟旁，但不应使土掉入沟内。

1.3.2 PVC管敷设

PVC管采用粘结接口。粘结前，先将管接口处擦干净，如果管道内有水，要采取措施清除积水，或挡住来水，再清洁和擦干表面。

1.3.4管沟回填

综合管坑回填采用中粗砂回填。为确保其密实度，在施工中应严格按照规范、设计图规定做好以下工作：

a .认真选择回填材料，做好材料的送检工作；检验合格后，按照试验结果根据回填要求，合理的确定回填材料的密实度指标，从而选择回填材料的最优含水量而回填进行施工。

1.4 电缆敷设方案

1.4.1电缆敷设工艺流程图如下：

1.4.2电缆进场检查验收：

电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。

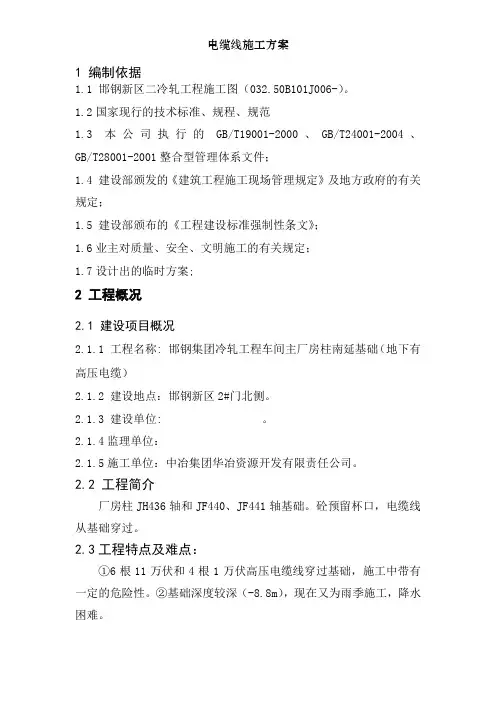

电缆线施工方案

1 编制依据

1.1 邯钢新区二冷轧工程施工图（032.50B101J006-）。

1.2国家现行的技术标准、规程、规范

1.3 本公司执行的GB/T19001-2000、GB/T24001-2004、GB/T28001-2001整合型管理体系文件；

1.4 建设部颁发的《建筑工程施工现场管理规定》及地方政府的有关规定；

1.5 建设部颁布的《工程建设标准强制性条文》；

1.6业主对质量、安全、文明施工的有关规定；

1.7设计出的临时方案;

2 工程概况

2.1 建设项目概况

2.1.1 工程名称: 邯钢集团冷轧工程车间主厂房柱南延基础（地下有高压电缆）

2.1.2 建设地点：邯钢新区2#门北侧。

2.1.3 建设单位: 。

2.1.4监理单位：

2.1.5施工单位：中冶集团华冶资源开发有限责任公司。

2.2 工程简介

厂房柱JH436轴和JF440、JF441轴基础。砼预留杯口，电缆线从基础穿过。

2.3工程特点及难点：

①6根11万伏和4根1万伏高压电缆线穿过基础，施工中带有一定的危险性。②基础深度较深（-8.8m），现在又为雨季施工，降水困难。 电缆线施工方案

③由于电缆线在基础中间，为了减少电缆线的悬空长度，采取护坡桩进行支护。

④电缆线与基础底距离过大，不利于支护。

3 主要施工方法

3.1工程施工测量

1.1测量依据

⑴ 本工程总平面布置图；

⑵ 业主提供的测量控制点；

⑶ 现行的国家和行业规程规范，工程测量采用规范《GB50026-2007》。

1.2主要测量器具

DS3水准仪2台，BTS-802CLA全站仪1台，鉴定钢卷尺2把。上述测量器具在使用中要保持合格状态。

1.3测量人员

测量员2名。

1.4测量控制

⑴ 整体控制局部，业主提供的测量控制点控制厂区控制网的起始点和起始方向；厂房控制测量是对旋流池的基本控制。

⑵实测采用BTS-802CLA型全站仪，高程测量采用DS3型水准仪，尽量减小重复劳动，降低测量费用，保证测量精度。
