微型计算机系统原理及应用3篇

解微型计算机工作原理和工作过程

全文共四篇示例，供读者参考

第一篇示例：

微型计算机是一种集成了CPU、内存、输入输出设备等部件的计算机系统，体积小、功耗低、性能高。其工作原理和工作过程是微处理器通过接收来自输入设备的指令和数据，经过运算处理后，将结果输出到输出设备上。本文将详细介绍微型计算机的工作原理和工作过程。

一、微型计算机的工作原理

微型计算机的工作原理主要由硬件和软件两部分构成。硬件部分包括主板、CPU、内存、显卡、硬盘、输入输出设备等组件，这些组件通过总线相连，实现信息的传递和处理；软件部分包括操作系统、应用程序等，用于控制硬件的工作、管理资源、处理数据等。

微型计算机的工作原理是通过CPU来实现的。CPU是微型计算机的核心部件，负责执行各种指令，进行运算处理。CPU通过总线与主板上其他硬件设备连接，能够读取数据、存储数据、进行算术逻辑运算等操作。当用户操作计算机时，输入设备会将指令和数据传输给CPU，CPU经过运算处理后，将结果输出到输出设备上，用户就能看到相应的反馈了。

二、微型计算机的工作过程 微型计算机的工作过程主要包括输入、处理、输出三个阶段。在输入阶段，用户通过键盘、鼠标等输入设备输入指令和数据；在处理阶段，CPU接收并解析输入数据，执行相应的操作，进行计算处理；在输出阶段，CPU将处理结果输出到显示器、打印机等输出设备上，用户可以看到相应的结果。

微型计算机的工作过程是一个循环往复的过程，用户不断输入数据和指令，CPU不断进行处理和计算，输出结果。通过这种方式，用户可以实现各种计算、操作、应用等功能。

第二篇示例：

微型计算机是一种小型但功能强大的计算机系统，被广泛应用于日常生活和工作中。它是现代信息社会中不可或缺的一部分，其工作原理和工作过程值得我们深入了解和探讨。

微型计算机的工作原理主要涉及到计算机的硬件和软件两个方面。硬件部分包括主机、CPU、内存、硬盘、光盘驱动器、显卡、声卡等各种组件，软件部分则包括操作系统、应用程序、驱动程序等。计算机通过这些硬件组件和软件程序的协同工作，实现各种复杂的计算和处理任务。

 简述微处理器、微计算机及微计算机系统三个术语的内涵。

答：微处理器是微计算机系统的核心硬件部件，对系统的性能起决定性的影响。微计算机包括微处理器、存储器、I/O接口电路及系统总线。微计算机系统是在微计算机的基础上配上相应的外部设备和各种软件，形成一个完整的、独立的信息处理系统。

 溢出的判断

 有无符号数的表示值。

 原、反、补码的转换。

 FR（标志寄存器）各位的含义

 8086是多少位的微处理器？为什么？

答：8086是16位的微处理器，其内部数据通路为16位，对外的数据总线也是16位。

 EU与BIU各自的功能是什么？如何协同工作？

答：EU是执行部件，主要的功能是执行指令。BIU是总线接口部件，与片外存储器及I/O接口电路传输数据。EU经过BIU进行片外操作数的访问，BIU为EU提供将要执行的指令。EU与BIU可分别独立工作，当EU不需BIU提供服务时，BIU可进行填充指令队列的操作。

 8086/8088微处理器内部有那些寄存器，它们的主要作用是什么？

答：执行部件有8个16位寄存器，AX、BX、CX、DX、SP、BP、DI、SI。AX、BX、CX、DX一般作为通用数据寄存器。SP为堆栈指针存器，BP、DI、SI在间接寻址时作为地址寄存器或变址寄存器。总线接口部件设有段寄存器CS、DS、SS、ES和指令指针寄存器IP。段寄存器存放段地址，与偏移地址共同形成存储器的物理地址。IP的内容为下一条将要执行指令的偏移地址，与CS共同形成下一条指令的物理地址。

 8086对存储器的管理为什么采用分段的办法？

答：8086是一个16位的结构，采用分段管理办法可形成超过16位的存储器物理地址，扩大对存储器的寻址范围 (1MB，20位地址)。若不用分段方法，16位地址只能寻址64KB空间。

 在8086中，逻辑地址、偏移地址、物理地址分别指的是什么？具体说明。

微型计算机系统原理及应用

结课论文

基于微机原理的彩灯控制器的设计

摘 要：彩灯的发展也在日新月异，特别是随着我国科学技术的发展，彩灯艺术更是花样翻新，奇招频出，传统的制灯工艺和现代科学技术紧密结合，将电子、建筑、机械、遥控、声学、光导纤维等新技术、新工艺用于彩灯的设计制作，把形、色、光、声、动相结合，思想性、知识性、趣味性、艺术性相统一。本设计以 8088、8255芯片为中心，利用开关实现对各种花色的控制，输出采用 8个共阳极二极管显示花色。本电路设计的彩灯控制器不但能实现基本的0—7的依次显示，奇数灯依次显示和偶数灯依次显示，而且还能根据各开关的状态来控制增加或减少彩灯显示的花样，还能控制彩灯工作/暂停。

关键词：彩灯，8088、8255芯片，阳极二极管，奇数灯，偶数灯

前言

电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。

本设计通过对彩灯的设计，训练对电气、电子技术等内容的应用能力，掌握对电子产品设计的流程以及各种要求。彩灯技术已广泛得在霓虹灯、广告彩灯、汽车车灯等领域中应用。单片机的控制电路的设计是彩灯应用的一个瓶颈。课程设计主要培养学生综合运用所学的知识与技能分析与解决问题的能力，并巩固和扩大学生的课堂知识。通过毕业设计学会查阅、使用各种专业资料和网上资源，并以严肃认真、深入研究的工作作风完成设计任务，逐步向工程技术员转变,培养毕业生独立完成任务的能力，体现和检验综合设计能力，大力提高毕业生的技术水平，培养新一代既有理论、又有动手能力的实用性人才，以适应国际建设和发展的需要。了解彩灯线路的基本理论，掌握单片机编程的基本设计方法和分析方法，对能够熟练地进行彩灯应用电路的设计与制作是十分必要和重要的。

一 、 彩灯控制器设计要求与设计方案

1.1 彩灯控制器的方案选择与比较

本课程设计所设计的彩灯控制器的主要功能有：0—7依次显示、奇数灯依次显示、偶数灯依次显示、向右递增显示、向中递推显示、间隔闪烁、向外发散显示等功能。输出采用8个共阳极二极管显示。本电路设计的彩灯控制器不但能实现基本的显示，而且还能手动来增

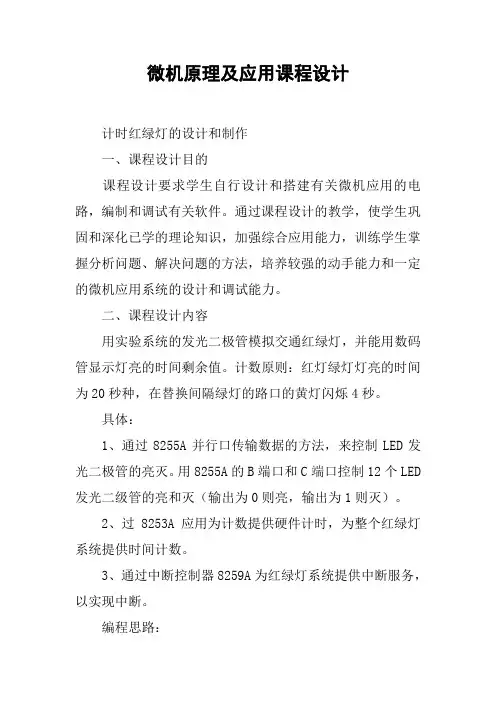

微机原理及应用课程设计

计时红绿灯的设计和制作

一、课程设计目的

课程设计要求学生自行设计和搭建有关微机应用的电路，编制和调试有关软件。通过课程设计的教学，使学生巩固和深化已学的理论知识，加强综合应用能力，训练学生掌握分析问题、解决问题的方法，培养较强的动手能力和一定的微机应用系统的设计和调试能力。

二、课程设计内容

用实验系统的发光二极管模拟交通红绿灯，并能用数码管显示灯亮的时间剩余值。计数原则：红灯绿灯灯亮的时间为20秒种，在替换间隔绿灯的路口的黄灯闪烁4秒。

具体：

1、通过8255A并行口传输数据的方法，来控制LED发光二极管的亮灭。用8255A的B端口和C端口控制12个LED发光二级管的亮和灭（输出为0则亮，输出为1则灭）。

2、过8253A应用为计数提供硬件计时，为整个红绿灯系统提供时间计数。

3、通过中断控制器8259A为红绿灯系统提供中断服务，以实现中断。

编程思路： 要完成本实验，首先必须了解交通路灯的亮灭规律。设有一个十字路口，1、3为南，北方向，2、4为东，西方向。初始化之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。延迟一段时间（20秒）后，1、3路口的绿灯熄灭，而1、3路口的黄灯开始闪烁。闪烁若干次（延时4秒）后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。延迟一段时间（20秒）后，2、4路口的绿灯熄灭，而黄灯开始闪烁。闪烁若干次（延时4秒）后，再切换到1、3路口方向。之后，重复上述过程。

各集成块接线：

8253连线：（1）8253的GATE0接+5V。

（2）8253的CLK0插孔接分频器74LS393（左上方）的T5插孔。

（3）8253OUT0插孔和8259的3号中断IR3插孔相连。

8259连线：（1）8259模块上的INT连8088的INTR（在主板键盘矩阵下面）。
