半导体物理与器件 工作岗位

1. P-N结雪崩击穿、隧道击穿和热击穿的原理

2. 简述晶体管开关的原理

3. 简述晶体管4个频率参数的定义并讨论它们之间的大小关系

4. 简述弗仑克耳缺陷和肖特基缺陷的特点、共同点和关系

5. 以NPN型晶体管为例，试论述晶体管在不同工作模式下基区少数载流子分布特征及与晶体管输出特性间的关系

6. 请阐述MOSFET的基本结构并结合示意图说明在不同外置电压情况下其工作状态和输出特性

7. 叙述非平衡载流子的产生和复合过程，并描述影响非平衡载流子寿命的因素

8. 论述在外加直流电压下P-N结势垒的变化、载流子运动以及能带特征

9. 试叙述P-N结的形成过程以及P-N结外加电压时其单向导电特征

10. 何谓截止频率、特征频率及振荡频率，请叙述共发射极短路电流放大系数与频率间的关系

11. 请叙述晶体管四种工作模式并分析不同模式下基区少数载流子的分布特征

12. 请画出P型半导体理想MOS的C-V曲线，并叙述曲线在不同外加电信号作用下的曲线特征及原因

13. 影响MOS的C-V特性的因素有哪些？它们是如何影响C-V曲线的

14. MOS中硅-二氧化硅，二氧化硅层中有哪些影响器件性能的不利因素

15. 介绍MIS结构及其特点，并结合能带变化论述理想MIS结构在加不同偏压时半导体表面特征

16. 晶体管具备放大能力须具备哪些条件

17. 饱和开关电路和非饱和开关电路的区别（各自有缺点）是什么

18. 简述势垒区正负空间电荷区的宽度和该区杂质浓度的关系

19. 结合能带图简述绝缘体、半导体及导体的导电能力

20. 说明晶体管具有电信号放大能力的条件并画出不同情况下晶体管的输入输出曲线并描述其特征

21. 请画图并叙述晶体管电流放大系数与频率间的关系

22. 请画出MOSFET器件工作中的输出特性及转移特性曲线并描述其特征

23. 请叙述双极型晶体管和场效应晶体管的工作原理及区别

24. 画出CMOS倒相器的工作图并叙述其工作原理

1

半导体物理

1、半导体的五大基本特性

答：(1)负电阻温度系数：温度升高，电阻减小。

(2)光电导效应：由辐射引起的被照射材料的电导率改变的现象。

(3)整流效应：加正向电压时，导通；加反向电压时，不导通。

(4)光生伏特效应：半导体和金属接触时，在光照射下产生电动势。

(5)霍尔效应：通有电流的导体在磁场中受力的作用，在垂直于电

流和磁场的方向产生电动势的现象。

2、简述肖特基缺陷和弗伦克尔缺陷的异同之处。

答：（1）共同点：都是热缺陷（本征缺陷）。

（2）不同点：弗伦克尔缺陷：空位和间隙原子成对出现，晶体体积不发生改变；肖特基缺陷：正离子和负离子空位成比例出现，伴随体积的增加而增加，并且只形成空位而无间隙原子。

3、什么是施主杂质？什么是受主杂质？以Si为例说明。

答：Ⅴ族元素在硅中电离时能够释放电子而产生导电电子并形成正电中心，称此类杂质为施主杂质；Ⅲ族元素在硅中电离时能够接受电子而产生导电空穴并形成负电中心，称此类杂质为受主杂质。

4、什么是本征激发？什么是本征半导体？本征半导体的特征是什么？

答: （1）电子从价带直接向导带激发，成为导带电子的过程就是本

征激发。

（2）完全不含杂质且无晶格缺陷的纯净半导体称为本征半导体。2

（3）电子浓度等于空穴浓度，载流子少，导电性差，温度稳定

性差。

5、在半导体中掺入杂质的作用：掺入杂质可以改变半导体的导电性能，半导体中杂质对电阻的影响非常大。掺入微量杂质时，杂质原子附近的周期势场受到干扰并形成附加的束缚状态，在禁带中产生杂质能级，使得电阻大大下降，从而导电性大大提升。

6、阐述深能级杂质的特点。

答：（1）不容易电离，对载流子浓度影响不大；

（2）一般会产生多重能级，甚至既产生施主能级，也产生受主

能级；

（3） 能起到复合中心作用，使少数载流子寿命降低。

7、浅能级杂质和深能级杂质对半导体性质的影响是什么？

答：深能级杂质主要是产生复合中心，缩短少数载流子的寿命；

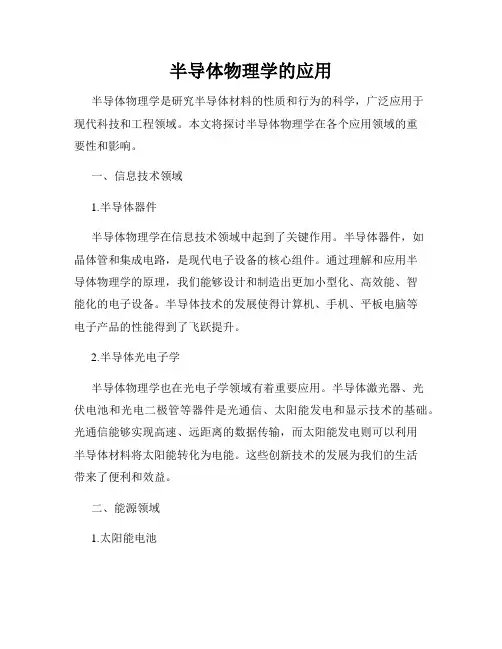

半导体物理学的应用

半导体物理学是研究半导体材料的性质和行为的科学，广泛应用于现代科技和工程领域。本文将探讨半导体物理学在各个应用领域的重要性和影响。

一、信息技术领域

1.半导体器件

半导体物理学在信息技术领域中起到了关键作用。半导体器件，如晶体管和集成电路，是现代电子设备的核心组件。通过理解和应用半导体物理学的原理，我们能够设计和制造出更加小型化、高效能、智能化的电子设备。半导体技术的发展使得计算机、手机、平板电脑等电子产品的性能得到了飞跃提升。

2.半导体光电子学

半导体物理学也在光电子学领域有着重要应用。半导体激光器、光伏电池和光电二极管等器件是光通信、太阳能发电和显示技术的基础。光通信能够实现高速、远距离的数据传输，而太阳能发电则可以利用半导体材料将太阳能转化为电能。这些创新技术的发展为我们的生活带来了便利和效益。

二、能源领域

1.太阳能电池 半导体物理学在能源领域的应用也非常重要。太阳能电池是将光能直接转化为电能的器件，其工作原理正是基于半导体物理学的知识。通过在半导体材料中引入特定的组分和结构设计，能够实现高效率的太阳能电池。这一技术的发展对于实现可持续能源和减少对化石燃料的依赖具有重要意义。

2.燃料电池

半导体物理学还在燃料电池领域有着应用价值。燃料电池是一种将化学能转化为电能的装置，其中的质子交换膜燃料电池（PEMFC）就是基于半导体材料的工作原理。半导体物理学的原理应用于燃料电池的设计和优化，可以提高电池的效率、稳定性和寿命。

三、医疗领域

1.医学成像

半导体物理学在医学成像领域的应用也十分广泛。例如，X射线和CT扫描技术都使用了半导体探测器来获取图像和诊断信息。通过掌握半导体物理学原理，可以提高成像设备的分辨率、减少辐射剂量，从而保证医学诊断的准确性和安全性。

2.生物传感器

半导体物理学还在生物传感器领域有着重要应用。生物传感器是一种能够检测生物分子、细胞和生理参数的器件，其工作原理基于半导体材料的特性和可调控性。通过对半导体电子和生物分子交互作用的研究，可以提高生物传感器的灵敏度、选择性和响应速度。这为医学诊断和生物研究提供了有效工具和手段。

半导体物理方面的研究生

半导体物理是研究半导体材料及其电子性质的学科。随着半导体技术的迅猛发展，对半导体物理的研究需求也日益增加。因此，选择半导体物理作为研究生专业方向可以为学生提供广阔的发展空间和良好的就业前景。

在半导体物理领域，研究生可以选择从事以下方面的研究：

1. 半导体材料与器件设计：研究新型半导体材料的物理性质，改善材料的电子结构和导电性能，设计制造高效的半导体器件，如太阳能电池、发光二极管、晶体管等。

2. 半导体器件物理：研究半导体器件的工作原理、电子输运机制、载流子动力学等，探索改善器件性能的方法，提高器件的功率、速度和可靠性。

3. 量子物理与纳米电子学：研究半导体纳米结构中的量子效应，如量子点、量子阱和量子线等，探索利用量子效应设计和制造新型纳米电子器件，用于量子计算、量子通信和量子传感等领域。

4. 半导体光电子学：研究半导体材料对光的相互作用，如光吸收、光发射和光调制等现象，开发新型的光电子器件，如光电二极管、激光器和光通信器件等。

5. 半导体表面与界面物理：研究半导体材料表面和界面的物理特性，如表面缺陷、界面能级和界面反应等，探索改善半导体材料的界面品质和界面电学性能的方法。

在研究生阶段，学生将通过参与实验室研究、课程学习和学术交流等方式，深入学习半导体物理的基础理论和实验技术，并逐步发展自己的研究方向和专长。同时，研究生还可以参与国内外学术会议和期刊发表自己的研究成果，与国内外知名学者进行学术交流，拓宽自己的学术视野。

半导体物理研究生毕业后，可以选择从事学术研究、高科技产业、教育等领域的工作。在学术界，可以从事大学教师、科研机构研究员等职业，推动半导体物理的前沿研究。在高科技产业领域，可以在半导体芯片设计、制造和测试企业中从事研发、工艺优化、器件测试等工作。此外，还可以从事光电子器件、能源器件、传感器等相关领域的研发工作。

总之，选择半导体物理作为研究生专业方向，将为学生提供广阔的发展机会和丰富的职业选择。随着半导体技术的不断发展和应用的不断深入，半导体物理研究将继续具有重要的科学和工程价值。
