线路保护定值计算

继电保护定值计算书

一、 元件参数

兴隆Ⅰ回线：LGJ—95mm2 L=2.96km

兴隆Ⅱ回线：LGJ---95mm2 L=2.97km

地面变压器： 1# S11—M—500/35/0.4 接线组别： Y, yn0 阻抗：4.23%

10KV侧额定电流：Ie1=28.87A 0.4KV侧额定电流：Ie2=721.7A

2# S9—315/35/0.4 接线组别： Y, yn0 阻抗：4.03%

10KV侧额定电流：Ie1=18.18A 0.4KV侧额定电流：Ie2=454.7A

井下中变所变压器： 1# KBSG—315/10/0.69 接线组别： Y, y0 阻抗：3.83%

10KV侧额定电流：Ie1=18.2A 0.69KV侧额定电流：Ie2=262.4A

2# KBSG—100/10/0.69 接线组别： Y, y0 阻抗：4..5%

10KV侧额定电流：Ie1=5.774A 0.69KV侧额定电流：Ie2=83.31A

连接电缆： 10kv侧进线：YJLV22—3×150mm2 L=0.02km

本站10KV系统继电保护装置：JGL—13/Ⅱ二相过流继电器进线保护

JGL—13/Ⅱ二相过流继电器地变保护

JGL—13/Ⅱ二相过流继电器分段保护

JGL—13/Ⅱ二相过流继电器电容器保护

二、 上级下达定值参数

电流互感器变比： 75/5 CT=15

最大运行方式：S（3）Kmax＝31.496MVA

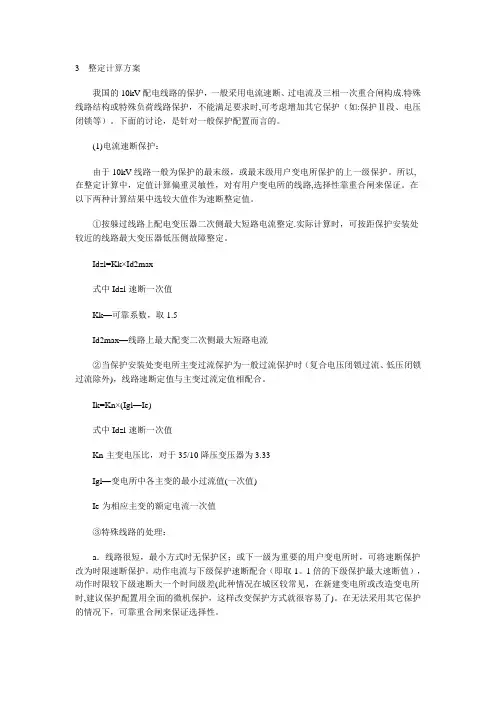

3 整定计算方案

我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成.特殊线路结构或特殊负荷线路保护，不能满足要求时,可考虑增加其它保护（如:保护Ⅱ段、电压闭锁等）。下面的讨论，是针对一般保护配置而言的。

(1)电流速断保护：

由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。所以,在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路,选择性靠重合闸来保证。在以下两种计算结果中选较大值作为速断整定值。

①按躲过线路上配电变压器二次侧最大短路电流整定.实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。

Idzl=Kk×Id2max

式中Idzl-速断一次值

Kk—可靠系数，取1.5

Id2max—线路上最大配变二次侧最大短路电流

②当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。

Ik=Kn×(Igl—Ie)

式中Idzl-速断一次值

Kn-主变电压比，对于35/10降压变压器为3.33

Igl—变电所中各主变的最小过流值(一次值)

Ie-为相应主变的额定电流一次值

③特殊线路的处理：

a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。动作电流与下级保护速断配合（即取1。1倍的下级保护最大速断值），动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时,建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。在无法采用其它保护的情况下，可靠重合闸来保证选择性。 b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。

c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1。3~1.5.此种情况一般能同时保证选择性与灵敏性.

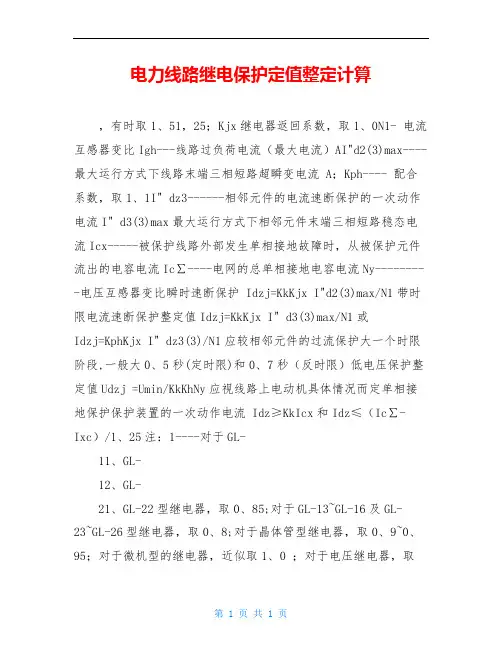

第 1 页 共 1 页 电力线路继电保护定值整定计算

，有时取1、51，25；Kjx继电器返回系数，取1、0N1- 电流互感器变比Igh---线路过负荷电流（最大电流）AI"d2(3)max----最大运行方式下线路末端三相短路超瞬变电流 A；Kph---- 配合系数，取1、1I" dz3------相邻元件的电流速断保护的一次动作电流I" d3(3)max最大运行方式下相邻元件末端三相短路稳态电流Icx-----被保护线路外部发生单相接地故障时，从被保护元件流出的电容电流Ic∑----电网的总单相接地电容电流Ny---------电压互感器变比瞬时速断保护 Idzj=KkKjx I"d2(3)max/N1带时限电流速断保护整定值Idzj=KkKjx I" d3(3)max/N1或Idzj=KphKjx I" dz3(3)/N1应较相邻元件的过流保护大一个时限阶段,一般大0、5秒(定时限)和0、7秒（反时限）低电压保护整定值Udzj =Umin/KkKhNy应视线路上电动机具体情况而定单相接地保护保护装置的一次动作电流 Idz≥KkIcx和Idz≤（Ic∑-Ixc）/1、25注：1----对于GL-

11、GL-

12、GL-

21、GL-22型继电器，取0、85;对于GL-13~GL-16及GL-23~GL-26型继电器，取0、8;对于晶体管型继电器，取0、9~0、95；对于微机型的继电器，近似取1、0 ；对于电压继电器，取

第 1 页 共 1 页 1、25。2----时限阶差△T，对于电磁型继电器，可取0、5 s ；对于晶体管型或数字式时间继电器，可取0、3s。(1)

灵敏度校验。

⑴过电流灵敏度校验 : Km =Kmax I"d2(3)min/Idz≥1、5式中：Kmax------相对灵敏度系数。I dz------保护装置一次动作电流（A）， Idz= IdzjN1/ Kjx; I"d2(3)min-----最小运行方式下末端三相短路稳态电流 。

第 1 页 共 2 页 线路保护定值计算

（原创版）

目录

1.线路保护定值计算的概述

2.线路保护定值计算的方法

3.线路保护定值计算的实际应用

4.线路保护定值计算的发展趋势

正文

一、线路保护定值计算的概述

线路保护定值计算，是指根据电力系统的特点和线路的电气特性，通过一定的计算方法和公式，确定线路保护装置的动作定值。动作定值是线路保护装置判断系统是否发生故障的依据，其设定的合理性直接影响到电力系统的安全稳定运行。

二、线路保护定值计算的方法

线路保护定值计算主要包括以下几种方法：

1.短路电流法：根据线路的短路电流和保护装置的整定电流，计算出保护装置的动作时间，从而确定动作定值。

2.距离保护法：根据线路的电气特性和故障点的位置，计算出保护装置的动作距离，从而确定动作定值。

3.纵联保护法：通过比较线路两侧的电压差和电流差，判断故障是否发生在线路上，从而确定动作定值。

三、线路保护定值计算的实际应用

线路保护定值计算在电力系统的运行和维护中起着重要作用，主要包括以下几个方面： 第 2 页 共 2 页 1.确保电力系统的安全稳定运行：合理的动作定值可以有效防止电力系统发生故障，保证电力供应的稳定性。

2.提高线路保护装置的可靠性：准确的动作定值可以避免保护装置误动或拒动，提高保护装置的工作效率。

3.指导电力系统的运行和维护：通过线路保护定值计算，可以了解线路的电气特性和故障特性，为电力系统的运行和维护提供参考。

四、线路保护定值计算的发展趋势

随着电力系统的发展和技术的进步，线路保护定值计算将呈现出以下发展趋势：

1.智能化：利用人工智能和数据挖掘技术，实现线路保护定值计算的自动化和智能化。

2.精确化：通过引入更精确的计算方法和数据，提高线路保护定值计算的准确性。
