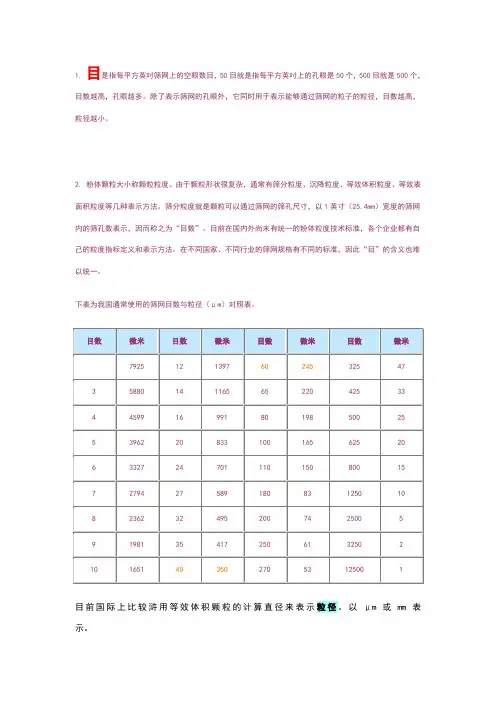

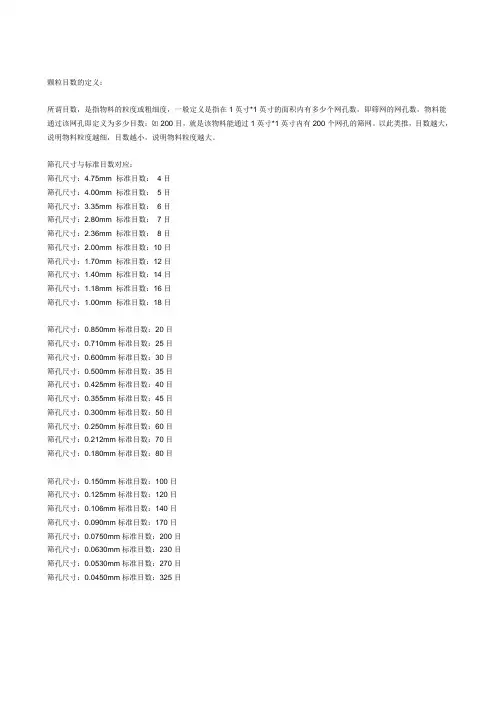

常用筛网目数与粒径对照表
- 格式：docx
- 大小：157.28 KB
- 文档页数：17
常用筛网目数与粒径对照表
目数(mesh) 微米(μm) 目数(mesh) 微米(μm)
2 8000 100 150
3 6700 115 125
4 4750 120 120
5 4000 125 115
6 3350 130 113
7 2800 140 109
8 2360 150 106
10 1700 160 96
12 1400 170 90
14 1180 175 86
16 1000 180 80
18 880 200 75
20 830 230 62
24 700 240 61
28 600 250 58
30 550 270 53
32 500 300 48
35 425 325 45
40 380 400 38
42 355 500 25
45 325 600 23
48 300 800 18
50 270 1000 13
60 250 1340 10
65 230 2000 6.5
70 212 5000 2.6
80 180 8000 1.6
90 160 10000 1.3
目数，就是孔数，就是每平方英寸上的孔数目。目数越大，孔径越小。一般来说，目数×孔径（微米数）＝15000。比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。我国使用的是美国标准，也就是可用上面给出的公式计算。
筛网丝径|孔径对照表： 中国GB2014-80
蚕丝合纤筛网 英、美制
中国旧筛网型号 德国
DIN4195
丝织筛网
型号 苏联TPCT
4403-67
丝织筛网
型号 泰勒标准筛
型号 筛孔近似
宽度/μ GG XX 目数/英寸
CQ4 2149 粉筛 粗筛
CQ5 1665
CQ6 1353
CQ7 1140 18 1120 14
CQ8 970 20-22 1000 16
CQ9 850 24 850 20
CQ10 752 26 750 24
CQ11 676 28 670
CQ12 605 30-32 600 28
CQ13 548 34 560
CQ14 505 36 500 15 150 32
CQ15 466 38-40 475
CQ16 437 42 450
CQ17 408 44 425 19 170 35
CQ18 385 46 392
CQ19 358 48-50 1 355 21 190 42
CQ20 336 52 335
CQ21 318 54 2 315 23 200 CQ22 302 56 48
CQ23 284 58-60 3 280 25 230
CQ24 270 62 4
CQ25 258 64
CQ26 251 66 5 250 27 250
CQ27 242 68-70 60
CQ28 230 72
CQ29 227 6 211 29 280
CB30 198 74 7 193 65
CB33 CP30 181 82 8 180 80
CB36 CP33 160 86 9 156 38
CB39 CP36 147 97 152 43 100
CB42 CP39 137 109 10 137 46-49
CB46 CP42 123 116 11 125 115
CB50 CP46 114 125 12 112 52-55
CB54 CP50 105 129 13 104 150
CB58 CP54 95 139 14-15 90
CB62 CP58 92 157 16 170
目数|目数定义|粒度|孔径对照表
标准筛目数：
????1.目是指每平方英寸筛网上的空眼数目，50目就是指每平方英寸上的孔眼是50个，500目就是500个，目数越高，孔眼越多。除了表示筛网的孔眼外，它同时用于表示能够通过筛网的粒子的粒径，目数越高，粒径越小,标准筛需要配合标准振筛机才能准确测定2.粉体颗粒大小称颗粒粒度。由于颗粒形状很复杂，通常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为“目数”。目前在国内外尚未有统一的粉体粒度技术标准，各个企业都有自己的粒度指标定义和表示方法。在不同国家、不同行业的筛网规格有不同的标准，因此“目”的含义也难以统一。目前国际上比较浒用等效体积颗粒的计算直径来表示粒径。以μm或mm表示??
标准筛目数|粒度对照表：
ParticleSizeConversionChart
B.S.S
MESH
MESH TYLER
MESH I.S.S
MESH MICRON INMM
4 5 5 — 4000 4.00
6 7 7 280 2812 2.81
8 10 9 200 2057 2.05
10 12 10 170 1680 1.68
12 14 12 150 1405 1.40
14 16 14 120 1240 1.20
16 18 16 100 1003 1.00
18 20 20 85 850 0.85
22 25 24 70 710 0.71
30 35 32 50 500 0.50
36 40 35 40 420 0.42
44 45 42 35 355 0.35
52 50 48 30 300 0.30
60 60 60 25 250 0.25
72 70 65 20 210 0.21
85 80 80 18 180 0.18
100 100 100 15 150 0.15
120 120 115 12 125 0.12
150 140 150 10 105 0.10
170 170 170 9 90 0.09
200 200 200 8 75 0.075
240 230 250 6 63 0.063
300 270 270 5 53 0.053
350 325 325 4 45 0.045 400 400 400 — 37 0.037
500 500 500 — 25 0.025
625 625 625 — 20 0.020
英国标准筛 美国标准筛 泰勒标准筛 国际标准筛 微米对照 毫米对照
筛网丝径|孔径对照表：
中国GB2014-80
蚕丝合纤筛网 英、美制
中国旧筛网型号 德国
DIN4195
丝织筛网
型号 苏联TPCT
4403-67
丝织筛网
型号 泰勒标准筛
型号 筛孔近似
宽度/μ GG XX 目数/英寸
CQ4 2149 粉筛 粗筛
CQ5 1665
CQ6 1353
CQ7 1140 18 1120 14
CQ8 970 20-22 1000 16
CQ9 850 24 850 20
CQ10 752 26 750 24
CQ11 676 28 670
CQ12 605 30-32 600 28
CQ13 548 34 560
CQ14 505 36 500 15 150 32
CQ15 466 38-40 475
CQ16 437 42 450 CQ17 408 44 425 19 170 35
CQ18 385 46 392
CQ19 358 48-50 1 355 21 190 42
CQ20 336 52 335
CQ21 318 54 2 315 23 200
CQ22 302 56 48
CQ23 284 58-60 3 280 25 230
CQ24 270 62 4
CQ25 258 64
CQ26 251 66 5 250 27 250
CQ27 242 68-70 60
CQ28 230 72
CQ29 227 6 211 29 280
CB30 198 74 7 193 65
CB33 CP30 181 82 8 180 80
CB36 CP33 160 86 9 156 38
CB39 CP36 147 97 152 43 100
CB42 CP39 137 109 10 137 46-49 CB46 CP42 123 116 11 125 115
CB50 CP46 114 125 12 112 52-55
CB54
CP50 105 129 13 104 150
CB58 CP54 95 139 14-15 90
CB62 CP58 92 157 16 170
CQ意思，通常目数表示一平方英寸的面积中有多少个孔，是目数。由此可知，目数小，孔径大。筛孔710μm约相当于GB2014规定的CQ10；筛孔500μm约相当于GB2014规定的CQ14；筛孔200μm约相当于GB2014规定的CQ30。
粗细度的测定：国家标准规定一律以蚕丝材质的筛绢进行，也就是前边提到的CB、CQ筛绢。规格有：CB30、CB36、CB42、CQ20、CQ27五个筛型，型号中的最后一个汉语拼音字母表示织构形成，前边的一个或几个表示材质，最后的数字表示单位面积内的目数。如CB30，表示的是蚕(C)丝材质，半(B)绞形式(单绞)，每平方厘米有30个目。在生产上用的筛绢有复合材质的，其型号表示上在织物表示字母的前头上有两个以上的字母，要注意的是这样的筛绢不能用粗细度的检验。
目数越大，um值越小，越细
筛号
【词语】筛号
【注音】shāihào
【英文】screensize；sievemesh
【释义】
表示筛子的筛孔大小的一种编号，筛网上每英寸直线长度中平行金属丝的数目(筛孔数)即为筛号。
用以表示筛孔大小的一种数值。有筛孔数/厘米、筛孔数/英寸和筛孔数/厘米等几种表示方法。筛孔数愈大，则筛号愈
