微波通信系统的优点和挑战
作者：韩 钧
来源：《中国新通信》 2020年第15期
韩钧 辽宁省广播电视沈阳辽中转播站
【摘要】 微波指的是频率在300MHZ至300GHZ范围内的电磁波。依靠空间电磁波来传递信息的一种通信方式。微波是卫星，光纤，微波，电缆几大传输方式之一。数字微波通信指的是利用微波携带一定的数字信息，而后可以通过电波空间，传送若干信息，进行再生中继的通信方式。在终端设备中将各种信号先转换为数字信号，然后合并成基带信号，再将基带信号的频谱搬移到微波频段，最后以接力的形式进行传输的一种通信方式。通过地面多座中继站建立通信线路，相邻的中继站叫做视距，视距约为50KM。通过这种方式把信号一段一段的往前传达。
【关键词】 微波通信 基带信号 微波频段
韩钧，女，汉族， 籍贯：辽宁辽中，单位：辽宁省广播电视沈阳辽中转播站，学历：本科，职称：助理工程师，研究方向：微波传输系统。
引言：我国是在20世纪60年代开始一系列微波的研究工作，经过长时间的发展，取得了一定的研究成果。微波通信系统有很多的优点，其优点是，具有快速安装的能力，容易穿越复杂地形的能力。自然灾害后快速恢复通信的能力，不易受自然灾害影响的能力。
一、微波传输的优点
微波传输使得通信的灵活性较大。在很多地区，在建设数字节点和分配网络时，数字微波是常常是和电缆相较的一种可行方案，因为埋设地下电缆发热费用非常昂贵，而且在市区中挖管道常常会对城市破坏严重，影响城市交通秩序，往往都是难以得到批准。
在欧美发达国家，目前还是大部分都采用数字微波系统。微波链路接力传输也是非常重要的大容量传输媒介，在千里林区，山地，草原，沙漠，等困难地区显现的更为明显。微波电路另一方面的优点即是不易受到大自然的灾害影响，同时也不易受到人为的破坏。
能很好的应对突发情况，抵御自然灾害的能力强。由于微波传输没有固定的介质，铺设简单，突发情况中可以迅速铺设开来，保证两地正常通信。在唐山大地震，20世纪90年代的特大洪水中，当其他手段均失效后，微波传输都能及时保证各路通信的畅通，在出现山洪，地震或者战争等不可避免的灾难时，微波抵御自然灾害的能力就会很强，可以在突发情况中保障正常的通信，满足信息沟通渠道顺畅运行。
电磁场与微波
微波通信系统的自适应ＥＣＣＭ技术研究
王赘，吴律
（中国电子科技集团公司第五十四研究所，河北石家庄０５００８１）
摘要探讨了微波通信系统进行自适应ＥＣＣＭ技术研究的方法。结合应用实例，提出了根据实时监测的信息
资源，按照预设的ＥＣＣＭ管理策略控制设备运行，实现自适应抗干扰、抗截获效果的技术方案。该技术已经应用于
微波通信系统的研制。实践证明，该方法具有反应速度快、适应能力强、稳定性好等优点，是一种有效的电子反对
抗措施。 关键词微波通信；自适应；电子对抗；电子反对抗
中图分类号ＴＮ９２５＋．９１ 文献标识码 Ａ 文章编号 １００３—３１０６（２００８）０７—００４７—０２
Ｒｅｓｅａｒｃｈ ｏｎ Ｓｅｌｆ－ａｄａｐｔｉｖｅ ＥＣＣＭ ｉｎ Ｍｉｃｒｏｗａｖｅ
Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ Ｓｙｓｔｅｍ
ＷＡＮＧ Ｙｕｎ．ＷＵ Ｌｎ
（Ｔｈｅ ５４ｔｈ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆＣＥＴＣ，Ｓｈｉｊｉａｚｈｕａｎｇ Ｈｅｂｅｉ ０５００８１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｒｅｓｅａｒｃｈ ｍｅｔｈｏｄ ｏｆ ｓｅｌｆ－ａｄａｐｔｉｖｅ ＥＣＣＭ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｍｉｃｒｏｗａｖｅ ｃｏｍｍｕｎｉｃａｔｉｏｎｓ ｓｙｓｔｅｍ ｉｓ ｄｉｓｃｕｓｓｅｄ，ａｎｄ ａ ｔｅｃｈｎｉｃａｌ
ｓｃｈｅｍｅ ｉｓ ｐｒｅｓｅｎｔｅｄ ｔｈａｔ ｃａｎ ｃｏｎｔｒｏｌ ｔｈｅ ｅｑｕｉｐｍｅｎｔ ｂａｓｅｄ ｏｎ ｔｈｅ ｐｒｅｄｅｆｌｎｅｄ ｍａｎａｇｅｍｅｎｔ ｓｔｒａｔｅｇｙ ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｒｅａｌ—ｔｉｍｅ ｉｎｆｏｒｍａｔｉｏｎ，ａｎｄ ｔｈｅ
ｓｃｈｅｍｅ ｃａｎ ｒｅａｌｉｚｅ ｓｅｆ－ａｄａｐｔｉｎｇ ａｎｔｉ—ｊａｍｍｉｎｇ ａｎｄ ａｎｔｉ—ｉｎｔｅｒｃｅｐｔｉｏｎ．Ｔｈｉｓ ｔｅｃｈｎｏｌｏｇｙ ｈａｓ ｂｅｅｎ ａｐｐｌｉｅｄ ｔｏ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｍｉｃｒｏｗａｖｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍｓ，ａｎｄ ｈａｓ ｐｒｏｖｅｄ ｔｏ ｂｅ ａｎ ｅｆｆｅｃｔｉｖｅ ｅｌｅｃｔｒｏｎｉｃ ａｎｔｉ－ｃｏｕｎｔｅｒｍｅａｓｕｒｅ ｍｅｔｈｏｄ ｗｉｔｈ ａｄｖａｎｔａｇｅｓ ｏｆ ｒａｐｉｄ ｒｅａｃｔｉｏｎ，ｓｔｒｏｎｇ
第２８卷第１７３期 电力系统通信 ２００７年３月１ ０日Ｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓ ｆｏｒ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｓｙｓｔｅｍ Ｖ０１．２８ Ｎｏ．１７３ Ｍａｒ．１０，２００７ ・１・

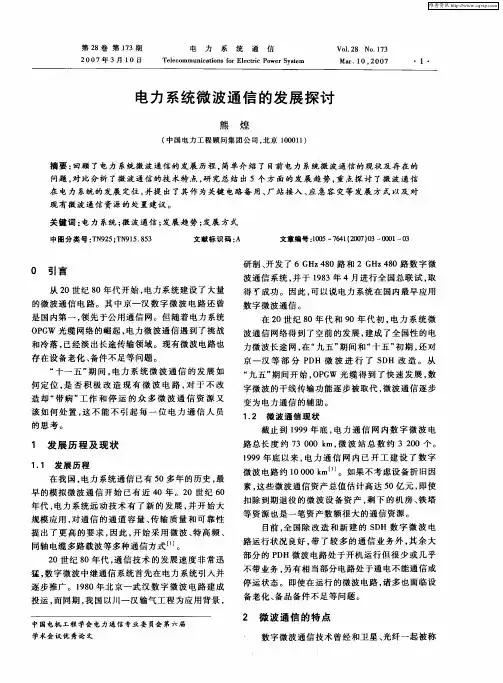

电力系统微波通信的发展探讨
熊煌 （中国电力工程顾问集团公司，北京１０００１１） 摘要：回顾了电力系统微波通信的发展历程，简单介绍了目前电力系统微波通信的现状及存在的 问题，对比分析了微波通信的技术特点，研究总结出５个方面的发展趋势，重点探讨了微波通信 在电力系统的发展定位，并提出了其作为关键电路备用、厂站接入、应急容灾等发展方式以及对 现有微波通信资源的处置建议。 关键词：电力系统；微波通信；发展趋势；发展方式 中图分类号：ＴＮ９２５；ＴＮ９１５．８５３ 文献标识码：Ａ 文章编号：１００５—７６４１（２００７）０３—０００１—０３
０ 引言 从２０世纪８０年代开始，电力系统建设了大量 的微波通信电路。其中京一汉数字微波电路还曾 是国内第一，领先于公用通信网。但随着电力系统 ＯＰＧＷ光缆网络的崛起，电力微波通信遇到了挑战 和冷落，已经淡出长途传输领域。现有微波电路也 存在设备老化、备件不足等问题。 “十一五”期间，电力系统微波通信的发展如 何定位，是否积极改造现有微波电路，对于不改 造却“带病”工作和停运的众多微波通信资源又 该如何处置，这不能不引起每一位电力通信人员 的思考。 １ 发展历程及现状 １．１ 发展历程 在我国，电力系统通信已有５０多年的历史，最 早的模拟微波通信开始已有近４０年。２０世纪６０ 年代，电力系统远动技术有了新的发展，并开始大 规模应用，对通信的通道容量、传输质量和可靠性 提出了更高的要求，因此，开始采用微波、特高频、 同轴电缆多路载波等多种通信方式¨ 。 ２０世纪８０年代，通信技术的发展速度非常迅 猛，数字微波中继通信系统首先在电力系统引入并 逐步推广。１９８０年北京一武汉数字微波电路建成 投运，而同期，我国以川一汉输气工程为应用背景， 中国电机工程学会电力通信专业委员会第六届 学术会议优秀论文 研制、开发了６ ＧＨｚ ４８０路和２ ＧＨｚ ４８０路数字微 波通信系统，并于１９８３年４月进行全国总联试，取 得了成功。因此，可以说电力系统在国内最早应用 数字微波通信。 在２０世纪８０年代和９０年代初，电力系统微 波通信网络得到了空前的发展，建成了全国性的电 力微波长途网，在“九五”期间和“十五”初期，还对 京一汉等部分ＰＤＨ微波进行了ＳＤＨ改造。从 “九五”期间开始，ＯＰＧＷ光缆得到了快速发展，数 字微波的干线传输功能逐步被取代，微波通信逐步 变为电力通信的辅助。 １．２微波通信现状 截止到１９９９年底，电力通信网内数字微波电 路总长度约７３ ０００ ｋｍ，微波站总数约３ ２００个。 １９９９年底以来，电力通信网内已开工建设了数字 微波电路约１０ ０００ ｋｍ【１ 。如果不考虑设备折旧因 素，这些微波通信资产总值估计高达５０亿元，即使 扣除到期退役的微波设备资产，剩下的机房、铁塔 等资源也是一笔资产数额很大的通信资源。 目前，全国除改造和新建的ＳＤＨ数字微波电 路运行状况良好，带了较多的通信业务外，其余大 部分的ＰＤＨ微波电路处于开机运行但很少或几乎 不带业务，另有相当部分电路处于通电不能通信或 停运状态。即使在运行的微波电路，诸多也面临设 备老化、备品备件不足等问题。 ２微波通信的特点 ’
第一章 通信系统概述
1.1 通信系统模型
一、通信的定义
1.信息：对收信者来说未知的、待传送、交换、存储或提取的内容
﹙包括语音、图象、文字等﹚
人与人之间要互通情报，交换消息，这就需要消息的传递。古代的烽火台、金鼓、旌旗，现代的书信、电报、电话、传真、电子信箱、可视图文等，都是人们用来传递信息的方式。
2.信号：与消息一一对应的电量。它是消息的物质载体，即消息是寄托在电信号的某一参量上。
3．通信就是由一地向另一地传递消息。
二、电通信
1．定义
利用“电”来传递信息，是一种最有效的传输方式，这种通信方式称为电通信。
2．特点
电通信方式能使消息几乎在任意的通信距离上实现既迅速、有效，而又准确、可靠的传递。
电通信一般指电信，即指利用有线电、无线电、光和其它电磁系统，对于消息、情报、指令、文字、图象、声音或任何性质的消息进行传输。
（1）模拟信号与数字信号：按信号随时间分布的特性信号可分为模拟和数字信号。
模拟信号：信号的取值是连续的。
数字信号：信号的取值是离散的。
（2）基带信号与频带信号：按信号随频率分布的特性信号可分为基带和频带信号。
基带信号：发信源发出的信号。
频带信号：通过调制将基带信号变换为频带信号。
基带传输：在信道中直接传输的信号 (如直流电报、实线电话和有线广播等)。
频带传输: 通过调制将基带信号变换为更适合在信道中传输的形式。（FM、AM、MODEM）
三、通信系统的模型
1.通信系统的一般模型
(1)通信系统：通信系统是指完成信息传输过程的全部设备和传输媒介。
(2)通信系统的基本模型
收信者 发信源 发送设备 信 道 接收设备
噪声源
发信源：是消息的产生来源，其作用是将消息变换成原始电信号。变换：将非电物理量转换为掂量。
信源可分为模拟信源和离散信源。模拟信源(如电话机、电视摄像机)输出幅度连续的信号；离散信源(如电传机、计算机)输出离散的数字信号。
