剖面线的画法

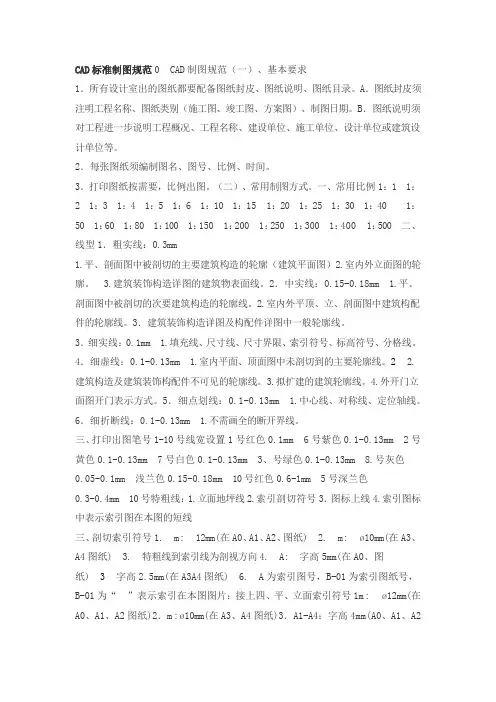

CAD标准制图规范0 CAD制图规范（一）、基本要求

1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。（二）、常用制图方式。一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40 1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型1．粗实线：0.3mm

1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。 3.建筑装饰构造详图的建筑物表面线。2．中实线：0.15-0.18mm 1.平、剖面图中被剖切的次要建筑构造的轮廓线。2.室内外平顶、立、剖面图中建筑构配件的轮廓线。3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。4．细虚线：0.1-0.13mm 1.室内平面、顶面图中未剖切到的主要轮廓线。2 2.建筑构造及建筑装饰构配件不可见的轮廓线。3.拟扩建的建筑轮廓线。4.外开门立面图开门表示方式。5．细点划线：0.1-0.13mm 1.中心线、对称线、定位轴线。6．细折断线：0.1-0.13mm 1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm 2号黄色0.1-0.13mm 7号白色0.1-0.13mm 3、号绿色0.1-0.13mm 8.号灰色0.05-0.1mm 浅兰色0.15-0.18mm 10号红色0.6-1mm 5号深兰色0.3-0.4mm 10号特粗线：1.立面地坪线2.索引剖切符号3．图标上线4.索引图标中表示索引图在本图的短线

2、楼梯剖面图

楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图

楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法

（1）楼梯平面图

1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、梯段宽度和长度，如图8.34a所示。 2）采用两平行线间距任意等分的方法划分踏步宽度，如图8.34b所示。 3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。 完成后的楼梯平面图见图8.32。

（2）楼梯剖面图

1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置

2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。

剖面讲解

剖面讲解

工程构造物内部的不可见部分，在视图中用虚线表示，如果不可见部分比较复杂，视图中就会出现较多的虚线，甚至虚、实线相互重叠或交叉，使图形很不清晰，也不便标注尺寸。在土建工程中，通常还要表达出结构的材料，因此广泛应用剖切的画法。

一、剖面图的基本概念和画法

假想用剖切平面在适当的位置将物体剖开，然后把观察者和剖切平面之间的部分移去，而将其余部分向相应的投影面投影，这样得到的视图称为剖面图。图5一21是台阶的剖面图。

剖面图的画法要点如下：

1．确定剖切位置

为了能够清楚地表达物体内部不可见部分的真实形状，剖切平面一般应通过物体内部结构的对称面或轴线，并平行于相应的投影面。

2．画出剖面图

假想将物体剖开后，然后画出剖切平面截切物体所得断面图形，以及剖切平面后方可见部分的轮廓线．通常把剖切到的断面轮廓线画得粗些，若图形简单或者比例较小时，可采用同一宽度的粗实线，如图5一21(b）所示。为使图样清晰，在剖面图中一般不画表示看不见部分的虚线。

由于剖切是假想的，除剖面图外，其余视图仍按完整的物体来画。剖面图中已表达清楚的物体内部结构，在其它视图上投影为虚线时，一般不予画出，但对没有表达清楚的内部形状，仍应画上必要的虚线。 3．画上材料图例

在剖切平面剖到的实体部分应画建筑材料图例，常用材料图例必须遵照建筑制图标准的规定画法，参阅表5一1。当不指明材料种类时，可用等间距、同方向的45。细实线（称为图例线）来表示。

绘制建筑材料图例时，应注意画得简明而形象化，例如： 混凝土或钢筋混凝土图例中的徒手画三角形，不必画得太多、太密，也不必画得很有“规律”，而且不要画成小圆圈，以免和其他材料的图例混淆。图例中的点也不必太多、太密，注意点得清晰而不带“毛”。 圆木横向截断面的木纹是间距向外逐渐加大的徒手画“同心圆”，不必画得太多、太密，也不宜曲折太多；矩形横向截断面的木纹，则应按圆木的某一部分来画。 图例中的倾斜细线，也称图例线，其倾斜度一般为450；斜线的间距大小，将随图形的比例大小及复杂程度而不同，即比例较大的图形，间距可大些，比较复杂的图形，则间距小些。注意，这种图例线必须画得互相平行、间距相等。 金属图例的450倾斜线，其宽间距一般为窄间距的两倍宽。 砂、灰土图例与粉刷图例的区别是，前者在靠近轮廓线内点较密的点，中间部分则点得较稀，且不分稀密。这两种图例中的点，都应点得清晰而匀称，也不可带“毛”。 自然土壤图例中的“三角形”，不是一个个涂黑的“三角形”，而是徒手画横划叠积成的“三角形”。

装修知识常识，希望对您有帮助，谢谢

剖面图怎么画？剖面图方向怎么看？

导读:本文介绍在房屋装修，注意事项的一些知识事项，如果觉得很不错，欢迎点评和分享。

成为一名合格的设计师是很多人的梦想，设计师有很多种，无论是服装方面的还是室内方面都有，那么我们不管学习哪方面的设计，都要知道怎么画剖面图，因为这个图是用来给客户看成品效果的，只有客户看了剖面图的效果才会决定要不要做这样的，画剖面图是根据方向来画的，那么剖面图方向怎么看呢。

剖面图怎么画？

1、所谓＂剖＂，其实就是＂切＂在CAD中，剖切面一般用平面的方法，也就是所谓的＂剖切平面＂，比如一个西瓜，画出的轮廓线，只能看到这个瓜的外部形状．看不到内部的结构．这时，假想有一把刀，把它切开，就可以看到这个西瓜的表皮，内皮，瓤，籽。

2、这个假想的“刀”就是剖切平面。看到的内部结构，就是“剖面图”。注意，不是真的切开，是为了看到内部而“假想”切开。目的是看到内部结构。

3、剖面图，简单理解就是将物体剖切的面表示出来，一半可以分为半剖、全剖和局部剖，当然全剖还有单面、双面之分。在CAD中，对于一些需要表达内部结构的图形，就 装修知识常识，希望对您有帮助，谢谢

要用到剖面图。根据零件的具体情况，可用半剖（一半图形表达的是外部轮廓，另一半图形表达的是内部），

4、全剖，有时用的是局部剖，只在需要剖切的局部剖开，还有阶梯剖，旋转剖，复合剖，等等，目的都是表达内部的结构。既然是假想的剖开，在剖切面上，就要用特殊的图线来区分，在CAD制图中，一般用“剖面线”表填充剖切平面。又根据零件或物体的材料，选择不同的“剖面线”．

5、在CAD界面内，先勾勒出剖面图的轮廓；调用剖面填充命令；分别设置好需要的参数，比如剖面线的样式、间距这些，当然，还有框定剖切的范围；确定后就可以看到效果了，完成。
