织物强力测试方法
织物强力测试是评估织物在受力情况下的承受能力的方法。一般情况下，测试方法有以下几个步骤：
1.准备样品：选用与实际应用场景相似的织物材料，根据标准要求剪裁成一定大小的样品。
2.浸泡：按照标准规定将样品浸泡一定时间（一般为24小时）。
3.烘干：将样品烘干并等待恢复到室温下。
4.夹持：用夹具夹住样品，确保样品完全伸直且不会滑动。
5.施力：施加标准化的拉力，常用的测试方法有单向拉伸法、横向拉伸法、撕裂法等。
6.记录结果：记录织物被施加拉力前后的长度、宽度、厚度等信息，根据标准计算出样品的强力值和力学特性。
通过以上步骤可以获得织物的强力值和性能特征，对于衣物、家纺、鞋帽等相关产品的生产、设计、质量检验等方面具有重要的参考价值。
标准集团（香港）有限公司
StandardInternationalGroup(HK)Limited 标准集团（香港）有限公司

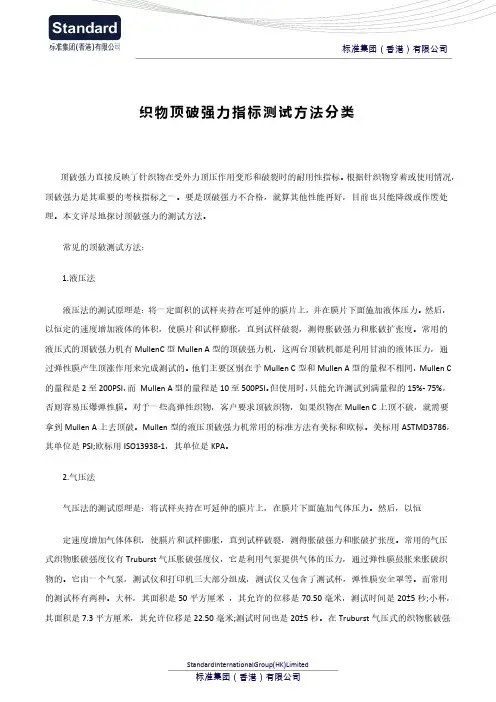

织物顶破强力指标测试方法分类
顶破强力直接反映了针织物在受外力顶压作用变形和破裂时的耐用性指标。根据针织物穿着或使用情况，
顶破强力是其重要的考核指标之一。要是顶破强力不合格，就算其他性能再好，目前也只能降级或作废处
理。本文详尽地探讨顶破强力的测试方法。
常见的顶破测试方法：
1.液压法
液压法的测试原理是：将一定面积的试样夹持在可延伸的膜片上，并在膜片下面施加液体压力。然后，
以恒定的速度增加液体的体积，使膜片和试样膨胀，直到试样破裂，测得胀破强力和胀破扩张度。常用的
液压式的顶破强力机有MullenC型Mullen A型的顶破强力机，这两台顶破机都是利用甘油的液体压力，通
过弹性膜产生顶涨作用来完成测试的。他们主要区别在于Mullen C型和Mullen A型的量程不相同，Mullen C
的量程是2至200PSI，而 Mullen A型的量程是10至500PSI。但使用时，只能允许测试到满量程的15%- 75%，
否则容易压爆弹性膜。对于一些高弹性织物，客户要求顶破织物，如果织物在Mullen C上顶不破，就需要
拿到Mullen A上去顶破。Mullen型的液压顶破强力机常用的标准方法有美标和欧标。美标用ASTMD3786，
其单位是PSI;欧标用ISO13938-1，其单位是KPA。
2.气压法
气压法的测试原理是：将试样夹持在可延伸的膜片上，在膜片下面施加气体压力。然后，以恒
定速度增加气体体积，使膜片和试样膨胀，直到试样破裂，测得胀破强力和胀破扩张度。常用的气压
式织物胀破强度仪有Truburst气压胀破强度仪，它是利用气泵提供气体的压力，通过弹性膜鼓胀来胀破织
物的。它由一个气泵，测试仪和打印机三大部分组成，测试仪又包含了测试杯，弹性膜安全罩等。而常用
的测试杯有两种。大杯，其面积是50平方厘米 ，其允许的位移是70.50毫米，测试时间是20±5秒;小杯，
标准集团（香港）有限公司
Standard International Group(HK) Limited 标准集团（香港）有限公司 织物撕破强力测试梯形法浅析 织物撕破强力测试实验是很多纺织企业必须做的一个检测实验，该实验主要功能是掌握织物的几种撕破强力测定方法与撕特征和原理，并了解几种撕破强力测定结果产生差异的原因和适用范围。梯形法（在织物强力机上测试）。 1.在距布样布边1/10幅宽（幅宽100cm以上的,距布边10cm）内,沿纱路裁剪经、纬向试样各5条，条样尺寸为5.5X30cm扯去长度方向边纱,宽度精确修正至5cm. 2.按图40-1尺寸,用笔在条样上划出两个夹住标记线,并在梯形短边的正中处,开剪一条10mm长的剪缝。 3.仪器使用前的检查及准备工作同拉伸试验，上、下夹距离至10cm。 4.放下制动器，固定上布夹，并将准备好的试样一端置入上布夹中间位置，使布夹钳口与条样上的斜线相吻合，再拧紧上布夹。 5.将条样另一端沿斜线夹入下布夹，其开口一边，应使之垂直，放松上布夹制动器，拧紧下布夹。 6.拉动扳手，下布夹下降，直至条样全部撕裂，读取最疝撕破强力值，并记录。梯形试样若试样在撕破过程中从钳口滑出，或者钳口附近断裂而使实验结果有显著变化的，经确认是操作或仪器的机械性能上问题，可剔除，并在原布样上重新裁取再做。
1
机织物缝线断裂强力的试验方法
ASTM D1683-17（2018）
1. 范围
1.1 该方法通过施加垂直于缝线的力来测量机织物的缝线强力。
1.1.1 垂直于缝线的轴线可以代表经纱轴线或纬纱轴线，即使用抓样法D5034所测试的同一轴线。
该测试方法适用于已缝制好的样品，也适用于用按规定的缝线、针距等要求缝好的样品以及成衣。
1.2 使用该测试方法来测量机织物缝线的最大断裂强力。
1.2.1 当需要测量机织缝线接缝的接缝效率时，使用此测试方法。
1.2.2 该测试方法用于确定缝线强度阈值，在该阈值处发生缝合失败，而不损坏织物，从而可以修复纺织品。
1.2.3 该测试方法用于确定接缝强度导致经纱，纬纱或这些纱的任何组合发生滑移和滑脱的力。
1.3 该测试方法无法预测接缝的实际磨损性能。
1.4 以SI单位或英寸-磅单位表示的值应分别视为标准值。每个系统中规定的值可能不完全相同；因此，每个系统应独立使用。将两个系统的值合并可能会导致不符合标准。
1.5 本标准并不旨在解决与使用相关的所有安全问题。本标准的使用者有责任建立适当的安全和健康管理条例，并在使用前确定法规限制的适用性。
1.6 该国际标准是根据世界贸易组织技术性贸易壁垒（TBT）委员会发布的《关于制定国际标准，指南和建议的原则的决定》中确立的国际公认的标准化原则制定的。
2. 引用标准
ASTM D76纺织品拉伸强力仪的说明；
ASTM D123纺织品的相关术语；
ASTM D1776纺织品测试的调湿；
ASTM D5034纺织品断裂强力及伸长率的测试（抓样法）；
ASTM D6193针迹和接缝的标准实施规程；
ASTM D7722有关工业纺织品针迹和接缝的标准术语；
ASTM E177在ASTM测试方法中使用术语“精度和偏差”的标准实践；
ASTM E691进行实验室间研究以确定测试方法精度的标准实践 2
3. 原理
3.1将缝制好的试样置于测试仪器中，对缝线施加垂直的力，直至出现以下现象之一：
纺织品剥离强力测试标准汇总？
答：以下是几个常见的纺织品剥离强力测试标准：
1. FZ/T 01031-2016：针织物和弹性机织物接缝强力及伸长率的测定-抓样法。本标准规定了测定纺织品直线接缝型式的接缝强力和伸长率的两种拉伸试验方法，包括平行拉伸法和垂直拉伸法。适用于针织物和弹性机织物。
2. FZ/T 01030-2016：针织物和弹性机织物接缝强力及扩张度的测定。本标准规定了测定纺织品接缝强力和顶破扩张度的两种顶破试验方法，包括钢球顶破法和膜片胀破法。适用于针织物和弹性机织物，不适用于较大弯曲的接缝。
3. GB/T 13773.1-2008：织物及其制品的接缝拉伸性能第1部分：条样法接缝强力的测定。本部分规定了采用条样法对接缝的缝合处施加垂直方向的力，测定其接缝承受最大力的方法。
4. FZ/T 70007-2015：针织上衣腋下接缝强力试验方法。
5. FZ/T 20019-2006：毛机织物脱缝程度试验方法。
这些标准是用于测定纺织品的剥离强力，但具体标准和测试方法可能会因产品类型、测试要求等因素而有所不同。如果需要了解更多关于这些标准的信息，建议查阅相应的官方文档或联系专业机构获取详细信息。
