某大厦基坑工程监测方案

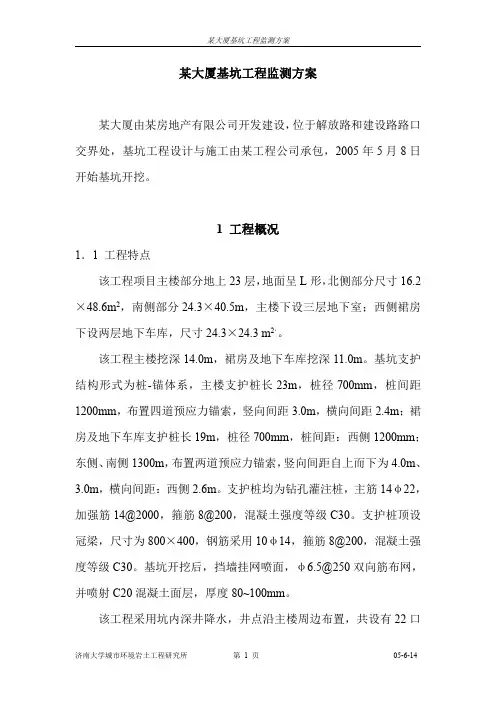

济南大学城市环境岩土工程研究所第1页05-6-14某大厦基坑工程监测方案某大厦由某房地产有限公司开发建设，位于解放路和建设路路口交界处，基坑工程设计与施工由某工程公司承包，2005年5月8日开始基坑开挖。1工程概况1．1工程特点该工程项目主楼部分地上23层，地面呈L形，北侧部分尺寸16.2×48.6m2，南侧部分24.3×40.5m，主楼下设三层地下室；西侧裙房下设两层地下车库，尺寸24.3×24.3m2，。该工程主楼挖深14.0m，裙房及地下车库挖深11.0m。基坑支护结构形式为桩-锚体系，主楼支护桩长23m，桩径700mm，桩间距1200mm，布置四道预应力锚索，竖向间距3.0m，横向间距2.4m；裙房及地下车库支护桩长19m，桩径700mm，桩间距：西侧1200mm；东侧、南侧1300m，布置两道预应力锚索，竖向间距自上而下为4.0m、3.0m，横向间距：西侧2.6m。支护桩均为钻孔灌注桩，主筋14φ22，加强筋14@2000，箍筋8@200，混凝土强度等级C30。支护桩顶设冠梁，尺寸为800×400，钢筋采用10φ14，箍筋8@200，混凝土强度等级C30。基坑开挖后，挡墙挂网喷面，φ6.5@250双向筋布网，并喷射C20混凝土面层，厚度80~100mm。该工程采用坑内深井降水，井点沿主楼周边布置，共设有22口某大厦基坑工程监测方案
济南大学城市环境岩土工程研究所第2页05-6-14深井，最深降至坑底以下8m。1．2建设地点及环境特征该工程位于解放路和建设路路口交界处，东邻建设路，南邻解放路，北侧距离坑边4.5~6.5m处有已使用的新建住宅2栋，西侧距离坑边5.5m处有两栋正在使用的商住楼。该工程位于城市繁华闹市区，开挖基坑造成的地层位移影响范围内（1~3倍基坑深度）有重要的城市主干道（埋设有煤、电、水等管线）和需保护的建筑物，且施工场地狭窄，环境特征复杂。1．3工程地质及水文地质条件场区地层自上而下为：杂填土、粉质粘土、中砂、粉质粘土、粗砂，地下水埋深12.31m（资料见岩土工程勘察报告）。1．4基坑工程安全等级评价依据现行的《建筑地基基础工程施工质量验收规范》GB50202-2002、《建筑基坑支护技术规程》JGJ120-99、《建筑基坑监测技术规范》DBJ14-024-2004有关规定，该基坑工程安全等级属于一级基坑工程，应按一级基坑工程实施监测。2监测目的、任务、依据和程序2．1监测目的为基坑工程优化设计、指导基坑工程施工，确保基坑稳定和保护周边环境安全提供科学依据。2．2监测任务某大厦基坑工程监测方案
建筑基坑工程监测技术规程
一、总则
为了规范基坑工程监测，保证基坑工程质量，防止施工中发生意外情况，根据《中华人民共和国技术监督法》、《建筑施工安全保障条例（试行）》以及《建筑施工现场安全规定(初发布行)》等有关规定，制定本技术规程。
二、适用范围
本技术规程适用于建筑基坑工程的监测。
三、定义
1.基坑工程：是指在有意外因素构成的有利和不利因素的规划范围空间内，以夯实建筑地基或增大顶岩体安全系数为目的，采用有限空间内施工方案和有效工艺施工的土工工程。
2.监测：是指为获取基坑工程汇水位和地基运动量等信息，采用相应设备和手段对基坑工程进行实时监控和质量控制。
四、施工准备
1.建设单位应根据基坑工程设计文件，准备好相关监测设备，并安排技术人员专门负责基坑监测。
2.监测设备初次安装、定期检查和校准时，应按照设备出厂标定说明书执行。
五、工程监测程序
1.观察：夯击基坑底面前，应由技术人员现场观测基坑底面条件，确定夯击模式及击度深度。
2.监控：基坑施工施工初期应根据现场条件安装深层重力位移仪、水准仪、埋放式仪器等。
3.报警：如发生基坑汇水位、设备损坏、现场变化等应立即通知施工方采取措施，避免重大事故的发生。
六、记录保存
1.每次监测数据应实时记录、保存，以防数据丢失或被篡改。 2.基坑施工结束后，应将全部测量记录存入施工档案，以供日后参考。
七、违规措施
对于违反本技术规程而发生的安全事故和质量问题，勘查单位应按照《建筑施工安全保障条例（试行）》等有关规定予以处罚，尤其要重视检查和监测不到位“四类三严重”的情况。
《建筑基坑工程监测技术标准》
条文说明
《建筑基坑工程监测技术标准》
的条文说明。
详见以下内容：
总则
本章节说明了标准制定的目的和意义，以及标准中涉及的相
关术语和定义。
重点强调了基坑监测在保障基坑安全中的重要性，
以及促进监测工作的规范化、科学化和标准化。
术语和符号
本章节对标准中涉及的术语进行了定义，并对常用的符号进
行了说明。例如，基坑、围护结构、支撑结构、地表沉降、地下
水位等，为后续的条文解释提供了基础。
监测方案设计
本章节主要涉及监测方案的内容和制定过程。首先，强调了
监测方案的重要性，
并根据不同的工程地质条件、
基坑设计方案、
周边环境等因素制定了相应的监测方案。其次，明确了监测方案
的基本内容，包括监测目的、监测项目、监测方法、监测频率、
监测预警值等。最后，介绍了监测方案的设计过程，包括对监测
数据的处理和分析，以及对监测方案的调整和完善。
监测点布设与仪器设备
本章节主要涉及监测点的布设原则和仪器设备的选择。首先，
根据不同的监测项目和地质条件，
制定了相应的监测点布设原则。例如，对于土体内部位移监测，需要在土体内部设置测斜仪；对
于支撑轴力监测，需要在支撑结构上设置钢筋计等。其次，介绍
了常用的仪器设备及其选择原则，包括测斜仪、钢筋计、水位计
等。同时，强调了仪器设备的精度和可靠性对监测结果的影响。
监测频率与记录
本章节主要涉及监测频率的确定和监测记录的管理。首先，
根据不同的工程特点和地质条件，
制定了相应的监测频率。
例如，
对于重大工程或地质条件较差的情况，需要增加监测频率；对于
工程较小或地质条件较好的情况，
可以适当减少监测频率。
其次，
介绍了监测记录的管理要求，包括记录的及时性、准确性、完整
性等。
同时，
强调了监测记录在工程验收和后期评估中的重要性。
数据分析与预警
本章节主要涉及监测数据的处理和分析方法，以及预警机制
的建立。首先，介绍了常用的数据处理和分析方法，包括统计分
析和回归分析等。同时，强调了数据处理和分析在揭示基坑安全
4 监 测 项 目
4、1 一般规定
4、1、1 基坑工程得现场监测应采用仪器监测与巡视检查相结合得方法.
４、１、2 基坑工程现场监测得对象应包括：
1 支护结构。
２ 地下水状况.
3 基坑底部及周边土体。
4 周边建筑.
5 周边管线及设备。
6 周边重要得道路。
７ 其她应监测得对象。
４、１、３ 基坑工程得监测项目应与基坑工程设计、施工方案相匹配。应针对监测对象得关键部位，做到重点观测、项目配套并形成有效得、完整得监测系统。
4、2 仪器监测
4、2、1 基坑工程仪器监测项目应根据表4、2、1进行选择。
表4、2、1 建筑基坑工程仪器监测项目表
基坑类别
监测项目 一级 二级 三级
围护墙（边坡)顶部水平位移 应测 应测 应测
围护墙(边坡)顶部竖向位移 应测 应测 应测 续表4、2、1
基坑类别
监测项目 一级 二级 三级
深层水平位移 应测 应测 宜测
立柱竖向位移 应测 宜测 宜测
围护墙内力 宜测 可测 可测
支撑内力 应测 宜测 可测
立柱内力 可测 可测 可测
锚杆内力 应测 宜测 可测
土钉内力 宜测 可测 可测
坑底隆起（回弹） 宜测 可测 可测
围护墙侧向土压力 宜测 可测 可测
孔隙水压力 宜测 可测 可测
地下水位 应测 应测 应测
土体分层竖向位移 宜测 可测 可测
周边地表竖向位移 应测 应测 宜测
周边建筑 竖向位移 应测 应测 应测
倾斜 应测 宜测 可测
水平位移 应测 宜测 可测
周边建筑、地表裂缝 应测 应测 应测
周边管线变形 应测 应测 应测
注:基坑类别得划分按照现行国家标准《建筑地基基础工程施工质量验收规范》GB ５0202－20０2执行。
４、２、2 当基坑周边有地铁、隧道或其她对位移有特殊要求得建筑及设施时，监测项目应与有关管理部门或单位协商确定.
4、3 巡视检查
