吸声墙面施工方案

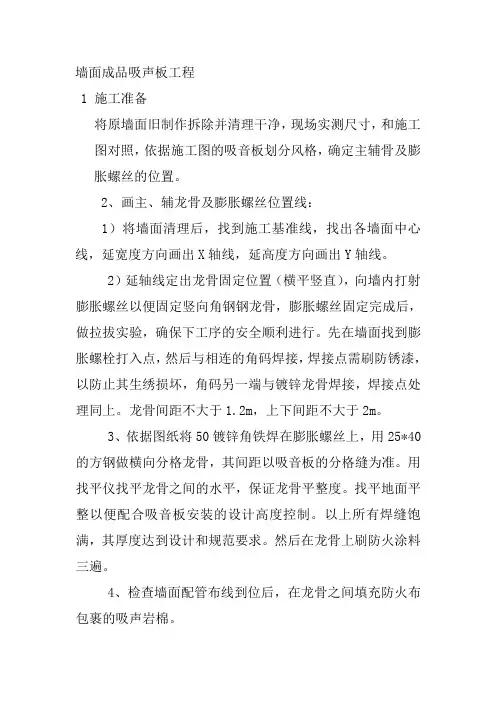

墙面成品吸声板工程

1 施工准备

将原墙面旧制作拆除并清理干净，现场实测尺寸，和施工图对照，依据施工图的吸音板划分风格，确定主辅骨及膨胀螺丝的位置。

2、画主、辅龙骨及膨胀螺丝位置线：

1）将墙面清理后，找到施工基准线，找出各墙面中心线，延宽度方向画出X轴线，延高度方向画出Y轴线。

2）延轴线定出龙骨固定位置（横平竖直），向墙内打射膨胀螺丝以便固定竖向角钢钢龙骨，膨胀螺丝固定完成后，做拉拔实验，确保下工序的安全顺利进行。先在墙面找到膨胀螺栓打入点，然后与相连的角码焊接，焊接点需刷防锈漆，以防止其生绣损坏，角码另一端与镀锌龙骨焊接，焊接点处理同上。龙骨间距不大于1.2m，上下间距不大于2m。

3、依据图纸将50镀锌角铁焊在膨胀螺丝上，用25*40的方钢做横向分格龙骨，其间距以吸音板的分格缝为准。用找平仪找平龙骨之间的水平，保证龙骨平整度。找平地面平整以便配合吸音板安装的设计高度控制。以上所有焊缝饱满，其厚度达到设计和规范要求。然后在龙骨上刷防火涂料三遍。

4、检查墙面配管布线到位后，在龙骨之间填充防火布包裹的吸声岩棉。 5、墙面板安装采用角码与龙骨连接，板与板之间留10mm缝隙，用泡沫棒填实，然后用瓷白玻璃胶密封。

6、吸音棉采用现场填塞的方式，保证填塞均匀，厚薄一致。

7、墙面安装完毕后，应检查其平整度是否符合规范要求后，用找平仪全面找平，发现问题及时整改，最终达到交工要求。最后用抹布全部清理干净。蜂窝铝板简介:

蜂窝铝板在过去仅仅用于航空领域，近年来随着经济的发展,其用途逐渐发展到民用领域,如高档建筑材料、隔墙板，天花板，推拉门，车辆、船舶的装饰墙板、隔舱等。铝蜂窝板由全铝材料制造，面板、底板、蜂窝芯均采用高强度铝合金，经辊压复合制造而成，具有重量轻、刚强度高，防火防潮效果优秀、安装方便、耐腐蚀、硬度好、耐候性佳，性能稳定等特点，属于绿色环保产品，易于回收再度利用，是今后新型建材产品的发展趋势。

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 101号科研试验中心等2项（101号科研试验中心） 交底日期 2018年4月8日

施工单位 北京城建八建设发展有限责任公司 分项工程名称 矿棉板墙面

交底提要 地下室非人防进排风机房、泵房及地上2-8层新风机房、2层空调机房矿棉吸声板墙面技术交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、 施工准备

1、材料准备

（1）材料进场运到指定地点进行验收，核对材料出场证明、及相关资料。

（2）材料应干燥、平整、无明显质量问题。

2、施工条件

（1）吸音板安装前，应昨完屋面、砌体施工、顶棚和墙面的施工项目，并保证基层平整洁净。已确定灯位、通风口及各种照明孔口、插座的位置，管道保温结束。作完前道工序后应及时完成前道工序的验收。1米标高控制线在墙、柱上，安装现场保持干燥，地面经过清理，无积水，无灰尘、杂物。

二、施工工艺

1.施工流程

基层处理---弹线---排版---裁板---安板---安装T型压条---打孔固定--安装铝合金护角收口。

2施工方法

1、基层处理：将墙面松散杂物灰尘清理干净，要求原墙面平整度垂直度不超过5mm。

2、弹线：根据水平1m控制线弹出房间墙面水平线，弹出墙顶垂直线，按照吸音板的规格弹出分格线。

3、排版：根据弹出的水平线和垂直线进行排版，排版应美观大方，整齐一致。板与板相邻之间不能色差较大，特别是对不规则的梁柱小板做到均匀拼缝严密。

4、裁板：裁板应用壁纸刀和直尺，要小心谨慎地进行裁板，保证板面平直不掉边角。

5、安板：按要求放置好水平线和垂直线，预留100～120MM踢脚（根据现场需要）。在板的背面涂刷建筑胶或点状耐水腻子（至少5个点）由下往上依次安装吸音板，随时检查吸音板的平整度和垂直度。板与板之间紧密结合，板边接缝处平面压T型压条，板角对角处用固定压盘胀栓固定,胀栓的深浅要合适，不可过深，过深会使胀栓松动不牢固，过浅会使胀栓不能完全打开，压盘起到固定作用。一定要保证压盘密实的压在吸音板上。

技术交底记录 编 号

表C2-1

工程名称 望京新城B区6-10#地B区商业楼 交底日期 2005-

施工单位 中天建设集团有限公司第四建设公司 分项工程名称 墙面装饰工程

交底提要 空调机房墙面吸声板安装技术交底 交底内容：

1、施工准备

1.1 材料要求

1.1.1 龙骨料一般采用红白松烘干料，含水率不大于12%，材质不得有腐朽、节疤、劈裂、扭曲等缺陷。

1.1.2 面板：1.8米以下采用12厚的矿棉吸声板，1.8米以上采用铝板网。

1.1.3 辅料：1.5厚丙聚酯防水涂膜，建筑胶粘剂。

1.2 机具准备

小电动台锯、小电动台刨、手电钻、冲击电锤、汽动码钉枪、螺丝刀、方尺、小钢尺、割角尺、靠尺板、线坠、胶刷、墨斗等。

1.3 作业条件

1.3.1 骨架安装应在安好门窗口、窗台板后进行，钉装面板应在室内抹灰及地面做完后进行。

1.3.2 木材应干燥，其含水率不应大于12%，龙骨应在非铺贴面（镂空部分）刨平后涂刷防腐、防火剂。

1.3.3 施工机具设备要在使用前安装好，接好电源，并进行试运转。

2、施工工艺

2.1 工艺流程

找位与弹线→检查预埋件及洞口→龙骨配置与安装→钉装面板

2.2 找位与弹线：安装前应根据设计及要求，事先找好标高、弹好平面位置和竖向尺寸线。

2.3 检查预埋件及洞口：弹线后检查预埋件是否符合设计要求，其间距尺寸、位置是否满足安装龙骨的要求；量测门窗及其他洞口位置尺寸是否方正垂直且与设计要求是否相符。

2.4 龙骨配置与安装：

首先量好房间尺寸，根据房间四角和上下龙骨的位置，进行边框龙骨找位，钉装平直，然后根据龙骨间距要求，钉装横竖龙骨。龙骨的规格为40×40，正面刨光，满涂氟化钠防腐剂，双向中距600。木龙骨安装必须找方、找直，骨架与墙面之间的空隙应垫木垫，用双线中距600 M6×80膨胀螺栓将木龙骨固定于墙体基面。

2.5 粘结玻璃棉毡：木龙骨固定好后，在木龙骨档内用建筑胶点粘40厚的玻璃棉毡。

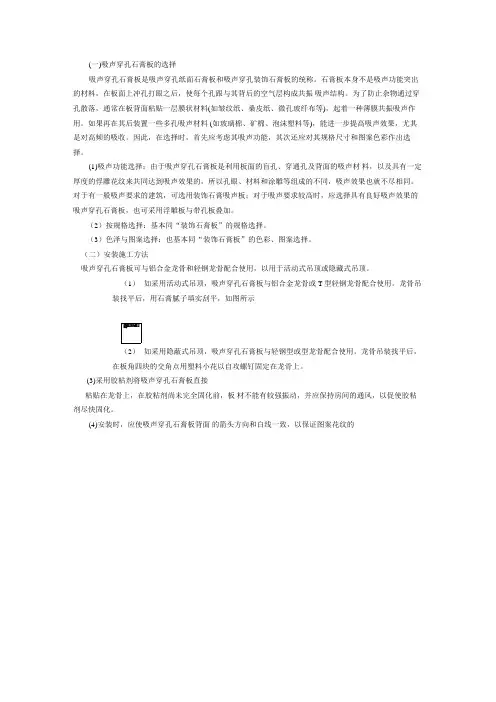

(一)吸声穿孔石膏板的选择

吸声穿孔石膏板是吸声穿孔纸面石膏板和吸声穿孔装饰石膏板的统称。石膏板本身不是吸声功能突出的材料，在板面上冲孔打眼之后，使每个孔跟与其背后的空气层构成共振 吸声结构。为了防止杂物通过穿孔散落，通常在板背面粘贴一层膜状材料(如皱纹纸、桑皮纸、微孔玻纤布等)，起着一种薄膜共振吸声作用。如果再在其后装置一些多孔吸声材料 (如玻璃棉、矿棉、泡沫塑料等)，能进一步提高吸声效果，尤其是对高频的吸收。因此，在选择时，首先应考虑其吸声功能，其次还应对其规格尺寸和图案色彩作出选择。

(1)吸声功能选择；由于吸声穿孔石膏板是利用板面的盲孔、穿通孔及背面的吸声材 料，以及具有一定厚度的俘雕花纹来共同达到吸声效果的，所以孔眼、材料和涂雕等组成的不同，吸声效果也就不尽相同。对于有一般吸声要求的建筑，可选用装饰石膏吸声板；对于吸声要求较高时，应选择具有良好吸声效果的吸声穿孔石膏板，也可采用浮雕板与带孔板叠加。

（2）按规格选择：基本同“装饰石膏板”的规格选择。

（3）色泽与图案选择：也基本同“装饰石膏板”的色彩、图案选择。

（二）安装施工方法

吸声穿孔石膏板可与铝合金龙骨和轻钢龙骨配合使用，以用于活动式吊顶或隐藏式吊顶。

（1） 如采用活动式吊顶，吸声穿孔石膏板与铝合金龙骨或T型轻钢龙骨配合使用。龙骨吊装找平后，用石膏腻子填实刮平，如图所示

（2） 如采用隐蔽式吊顶，吸声穿孔石膏板与轻钢型或型龙骨配合使用。龙骨吊装找平后，在板角四块的交角点用塑料小花以自攻螺钉固定在龙骨上。

(3)采用胶粘剂将吸声穿孔石膏板直接

粘贴在龙骨上，在胶粘剂尚未完全固化前，板 材不能有较强振动，并应保持房间的通风，以促使胶粘剂尽快固化。

(4)安装时，应使吸声穿孔石膏板背面 的箭头方向和白线一致，以保证图案花纹的
