第三章嵌入式硬件平台设计优秀课件

第三章嵌入式硬件平台设计优秀课件
在此基础上加入必要的接口及其他电路，就构成了具体的 S3C2410应用系统
LCD 显 示 及触摸屏
32M字 节 Flash(BIOS)
64MB SDRAM 系统内存
16M字 节 NAND FLASH
基 于 ARM920T的 32位 微 处 理 器
35
电源电路-参考电路
36
时钟电路
时钟电路用于向CPU及其它电路提供工作时钟，S3C2410使用无 源晶振，晶振的接法如下图所示
1、主时钟电路 2、RTC时钟电路 3、主时钟及USB时钟滤波
主时钟 电路
RTC时钟 电路
主时钟及USB 时钟滤波
37
时钟电路
1、S32410有两个锁相环，一个用于FCLK、HCLK和 PCLK，另一个专门用于USB模块
S3C2410扩展系统
S3C2410最小系统 + SDRAM + FLASH电路可构成一个完全的 嵌入式系统
可运行于SDRAM中的程序，也可以运行FLASH中的程序
程序大小可以很大，如果将程序保存到FLASH中，掉电后不 会丢失，因此，既可以通过JTAG接口调试程序，也可以将程序 烧写到FLASH，然后运行FLASH中的程序
33
电源电路-需求分析
1、一般是多电源系统，I/O一般为3.3V供电，内核为2.5V （S3C44B0）、 1.8V（S3C2410）供电，有可能还包含 5V或12V等电源； 2、 一般将数字电源和模拟电源分别供电； 3、要求电源纹波比较小，一般采用LDO（low dropout regulator，低压差线性稳压器 ）供电；
38
复位电路
由RC电路及施密特触发器组成：
39
JTAG调试接口电路

嵌入式系统开发平台

嵌入式系统开发平台

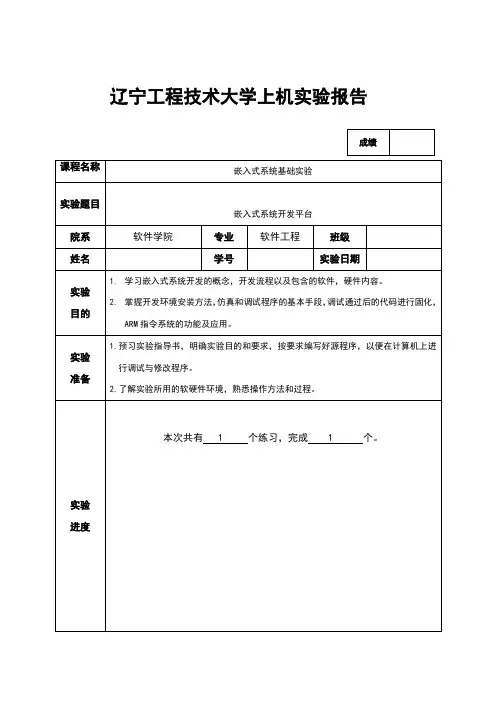

辽宁工程技术大学上机实验报告
实验内容一、实验内容
1．建立一个工程文件。

2．建立一个汇编程序，实现数据段大量数据的复制功能，并添加到工程中。

3．设置编译连接控制选项
4．编译连接工程
5．使用AXD调试工程，方法可以采用
（1）模拟指令集形式
（2）下载到SDRAM或FLASH中硬件调试。

二、实验原理
1. H-JTAG软件是免费JTAG调试和Flasher擦写软件，通过并口线连接目标板。

此软件针对EEliod开发平台和XSBASE 270-S开发板（或其它PXA270的开发板），需要进行配置才能正常工作。

2. ADS 是ARM 系统的一个集成开发环境，提供程序编写、编译、连接、生成映像的功能，可以用来调试PXA270开发板
三、实验步骤
1.配置实验环境
（1）建立工作文档
复制选中的两个文件夹并且粘贴至C盘根目录下
导入ADS许可证
（2）连接开发板和电脑
2.调试软件环境
(1)打开H-JTAG软件，显示出开发板的CPU型号为PXA270,说明电脑与开发板连接
成功。

（2）配置ADS软件。

3.将程序传送到开发板
实验分析调试方法和运行结果
1.编译并运行程序
2 .观察开发板
开发板的8个发光二极管从左到右依次发光，说明程序正确运行。

3.修改源程序，再次运行。

开发板的8个发光二极管从右到左依次发光，修改后的程序运行正确。

嵌入式系统(第章 嵌入式系统硬件平台与接口设计)ppt课件

嵌入式系统(第章 嵌入式系统硬件平台与接口设计)ppt课件
28
Bank5：RTL8019AS，ISA总线兼容的10M以太网（ PHY＋MAC层）控制芯片。占用系统外部中断1，16位 数据总线；扩展IO口
Bank6：SDRAM，起始地址为0xC000000。在 SDRAM中，前512Kbyte的空间划分出来，作为系统 的LCD显示缓冲区使用（更新其中的数据，就可以更新 LCD的显示）。系统的程序存储空间从0xC080000开 始。也就是，引导系统的时候，需要把system.bin文件 复制到0xC080000开始的地址空间，把PC指针指向 0xC080000。
9
详细设计阶段-硬件设计
1. 设计硬件子系统：top-down方法 1. 分成模块 2. 设计框图 3. 例：CPU子系统、存储器子系统等
2. 定义硬件接口 1. I/O端口 2. 硬件寄存器 3. 共享内存 4. 硬件中断 5. 存储器空间分配 6. 处理器的运行速度
10
详细设计阶段-软件设计
29
3) Boot Loader的任务
Boot Loader是系统加电后首先运行的一段代码，完成 整个系统的加载启动任务。它首先完成系统硬件的初始 化，包括时钟的设置、存储器的映射等。并设置堆栈指 针，然后跳转到操作系统内核入口，如系统在加电或复 位时通常从地址0x00000000处开始执行，而在这个地 址处安排的通常就是系统的Boot Loader程序。
7
2）体系结构设计
决定因素
1. 系统是硬实时系统还是软实时系统 2. 操作系统是否需要嵌入 3. 物理系统的成本、尺寸和耗电量是否是产
品成功的关键因素 4. 选择处理器和相关硬件 5. 其他
8
3）详细设计阶段-硬件与软件划分 决定哪些用硬件实现，哪些用软件实现？ 例如：

嵌入式系统硬件平台

嵌入式系统硬件平台
▪SoC 嵌入式系统微处理器所具有的其他的好处可以分 为下列几点：
✓利用改变内部工作电压，降低芯片功耗。
✓减少芯片对外管脚数，简化制造过程。
✓减少外围驱动接口单元及电路板之间的信号传递， 可以加快微处理器数据处理的速度。
✓内嵌的线路可以避免外部电路板在信号传递时所 造成系统杂讯。
12
嵌入式片上系统(System On Chip)（4）
13
嵌入式硬件开发工具（1）
嵌入式开发需要提供强大的硬件开发工具和软件包 支持。 1.硬件：速度、功能、成本。 更强大的嵌入式处理器如32 位、64位RISC芯片或信 号处理器、DSP 增强处理能力，同时增加功能接口， 如USB，扩展总线类型，如CAN BUS，加强对多媒体、 图形等的处理，逐步实施片上系统（SOC）的概念。

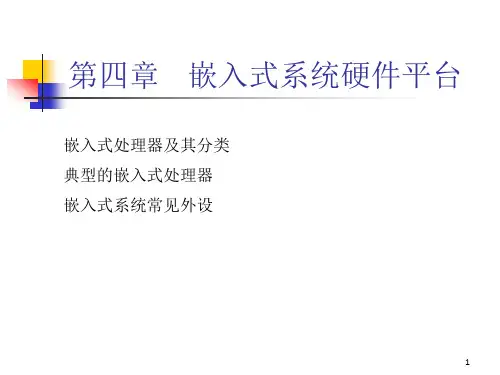

第四章 嵌入式系统硬件平台
嵌入式处理器及其分类 典型的嵌入式处理器 嵌入式系统常见外设
1
嵌入式系统硬件体系结构
2
嵌入式微处理器
3
嵌入式微控制器
典型代表：单片机这种８位的电子器件，目前 在嵌入式设备中仍然有着极其广泛的应用。
单片机芯片内部集成ROM/EPROM 、RAM 、总 线、总线逻辑、定时/计数器、看门狗、I/O 、 串行口、脉宽调制输出、A/D 、D/A 、Flash RAM 、EEPROM 等各种必要功能和外设
常友好的用户界面。手写文字输入、语音拨号上网、收发电
子邮件以及彩色图形、图像都会使使用者获得自由的感受。
17
典型的嵌入式微处理器（1）
1 ．ARM/StrongARM
ARM （Advanced RISC Machines ）公司是全球领先的16/32 位 RISC 微处理器知识产权设计供应商。ARM 公司通过转让它的 高性能、低成本、功耗低的RISC 微处理器、外围和系统芯片设 计技术给合作伙伴来生产各具特色的芯片。ARM 公司已成为移 动通信、手持设备、多媒体数字消费嵌入式解决方案的RISC 标 准。

嵌入式系统 嵌入式系统硬件平台与接口设计PPT课件

嵌入式系统 嵌入式系统硬件平台与接口设计PPT课件
第11页/共120页
4）系统集成
把系统的软件、硬件和执行装置集成在一起， 进行调试，发现并改进设计过程中的错误。
5）系统测试
对设计好的系统进行测试，看其是否满足给 定的要求。
第12页/共120页
嵌入式系统的硬件体系结构
通用微处理器
可重构计算机
ASIC
应用软件
配置存储器
通用嵌入式 微处理器
可重构 计算部件
第32页/共120页
但在具有MMU的ARM系统中，存储管理 单元MMU主要完成工作： • 虚拟存储空间到物理存储空间的映射。在 ARM中采用了页式虚拟存储管理。 • 存储器访问权限的控制。 • 设置虚拟存储空间的缓冲的特性。
第33页/共120页
2410的UART
• S3C2410A 的UART (Universal Asynchronous Receiver and Transmitter) 提供了三个独立的异步 串行I/O口，每一个都可以工作在中断模式或DMA模式， 即UART可以产生中断或DMA请求以在CPU和UART之 前传送数据，使用系统时钟，UART最高可以支持 230.4K bps 的位传输率。
第5页/共120页
需求分析-罗列用户的需求
（11）系统的响应时间是多少？ （12）需要什么安全措施？ （13）系统在什么样的环境下运行？ （14）外部存储媒介和内存需要多大？ （15）系统的可拆装性，可靠性和牢固性的期望值是什么 （16）如何给系统供电？ （17）系统如何向用户通报故障？ （18）是否需要任何手动或机械代用装置？ （19）系统是否将具有远程诊断或更正问题的功能？ （20）其他问题

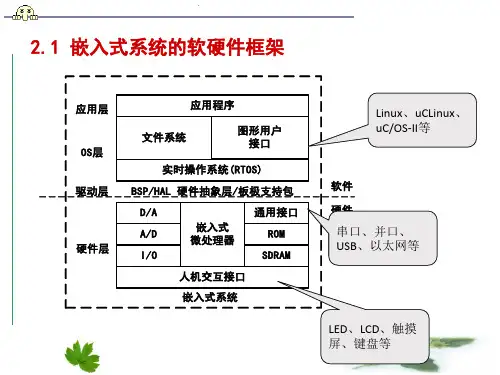

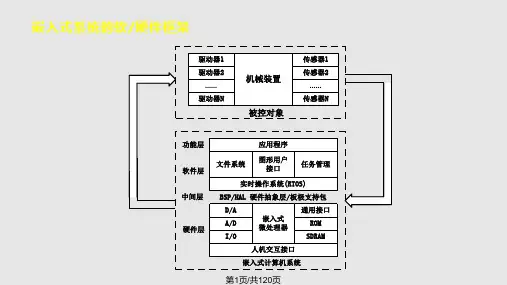

嵌入式系统的软/硬件框架
驱动器1 驱动器2
...... 驱动器N

嵌入式系统原理与开发(第三版)课件：嵌入式硬件平台

嵌入式系统原理与开发(第三版)课件：嵌入式硬件平台
本章在3.2节简要介绍嵌入式硬件平台。3.3节分析总线 系统，内容包括总线协议、DMA、总线配置、总线实例。 3.4节介绍嵌入式系统的存储设备，包括嵌入式系统存储器 子系统的结构、RAM、ROM和Flash。在3.5节中介绍嵌入式 系统的I/O设备，其中具体分析了定时器/计数器、ADC和
嵌入式硬件平台
嵌入式硬件平台
嵌入式硬件平台

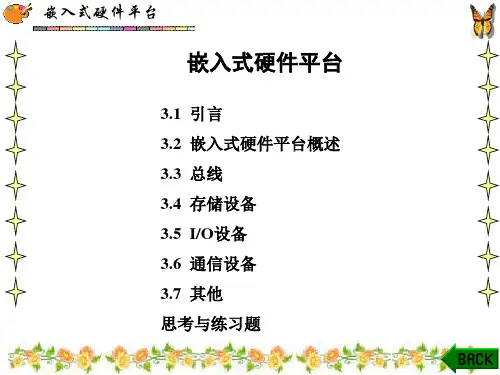

3.1 引言 3.2 嵌入式硬件平台概述 3.3 总线 3.4 存储设备 3.5 I/O设备 3.6 通信设备 3.7 其他 思考与练习题
嵌入式硬件平台
3.1 引 言
嵌入式系统的硬件除了核心部件——嵌入式处理器外， 还包括存储器系统、外围接口部件以及连接各种设备的总线 系统。其中，存储器是嵌入式系统存放数据和程序的功能部 件，而外围设备则决定了应用于不同领域的嵌入式系统的独 特功能。
嵌入式硬件平台
2．总线读/写 微处理器总线在握手基础上为CPU和系统其他部分建立 通信。基本的总线操作包括读和写。图3-3说明了一个支持 读和写的典型总线结构。
嵌入式硬件平台 图3-3 典型的微处理器总线
嵌入式硬件平台
➢ Clock提供总线组件各部分的同步。 ➢ 当总线读时，R/W‘ 为1；当总线写时，R/W’ 为0。 ➢ Address是一个a位信号束，为访问提供地址。 ➢ Data是一个n位信号束，它可以从CPU得到数据或向 CPU传送数据。 ➢ 当数据线上的值合法时，Data ready' 发信号。
嵌入式硬件平台
总线行为经常用时序图来说明，时序图表示了总线上的 信号如何随时间变化。图3-4所示为某总线的时序图，包括 读和写两部分。由于读不改变设备和存储器的任何状态，因 此总线通常处于读状态。CPU可以忽略数据线直到它要使用 读操作的结果为止。此外，还要注意在双向线路上数据的传 输方向并未在时序图中指定。在读过程中，外设或存储器在 数据线上发送数据；而在写过程中，CPU控制数据线。

嵌入式系统硬件平台ppt

嵌入式系统硬件平台ppt

嵌入式片上系统(System On Chip)（1）
▪SoC 就是System on Chip ，SoC 嵌入式系统微处理器就是一
种电路系统。
▪它结合了许多功能区块，将功能做在一个芯片上，像是ARM
RISC 、MIPS RISC 、DSP 或是其他的微处理器核心，加上通信 的接口单元，像是万用串行端口（USB ）、TCP/IP 通信单元、 GPRS通信接口、GSM 通信接口、IEEE1394 、蓝牙模块接口等 等，这些单元以往都是依照各单元的功能做成一个个独立的处理 芯片。
嵌入式硬件开发工具（2）
2.工具：三星在推广Arm7 ，Arm9 芯片的同 时还提供开发板和板级支持包（BSP ），而 WindowCE 在主推系统时也提供Embedded VC ＋＋作为开发工具，还有Vxworks 的 Tonado 开发环境，DeltaOS 的Limda 编译环 境等等。
嵌入式硬件开发工具（3）
服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共享文档下载特权，一次 发放，全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP，生发效放起数每量月由发您放购一买次，赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月续 取共发费 消享放， 。文一前档次往下，我载持的特续账权有号，效-自
与计算机处理器不同的是，在实际嵌入式应用中，只保 留和嵌入式应用紧密相关的功能硬件，去除其他的冗余 功能部分，这样就以最低的功耗和资源实现嵌入式应用 的特殊要求。

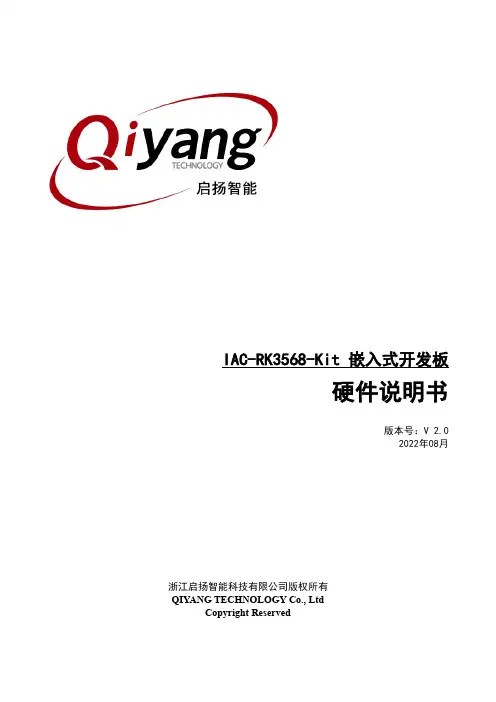

IAC-RK3568-Kit嵌入式开发板硬件说明书

IAC-RK3568-Kit嵌入式开发板硬件说明书

IAC-RK3568-Kit 嵌入式开发板硬件说明书版本号：V 2.02022年08月浙江启扬智能科技有限公司版权所有QIYANG TECHNOLOGY Co., LtdCopyright Reserved有任何技术问题或需要帮助，请联系：***********************第2页 共48页 购买产品，请联系销售：********************更多信息请访问：技术支持如果您对文档有疑问，可在办公时间（周一至周五 8:30-12:00，13:30-17:30），通过以下方式联系我们：技术邮箱：***********************技术支持电话：*************-805官网：(中文）/(英文）资料更新与获取1、资料的更新产品相关资料会不断完善更新；当您在使用这些内容时，请确保其为最新状态。

2、更新通知启扬智能产品资料更新通过微信公众号进行推送通知，敬请关注！3、资料如何获取产品购买后，请联系我公司相关销售人员获取。

有任何技术问题或需要帮助，请联系：*********************** 第3页 共48页 购买产品，请联系销售：********************更多信息请访问：版本更新记录目录阅读前须知：本手册主要介绍该开发板的硬件接口 (5)一、前言 (5)1.1、公司简介 (5)1.2、IAC-RK3568-KIT 开发/评估板的使用建议 (6)二、系统组成 (7)2.1、芯片概述 (7)2.2、开发板资源 (12)2.3、核心板资源 (15)三、底板接口功能 (16)3.1、基本接口功用说明 (18)3.2、接口引脚定义 (20)四、尺寸结构图 (40)4.1、核心板尺寸 (40)4.2、底板尺寸 (42)五、器件连接示图 (44)六、电气特性 (45)六、软件描述 (46)七、附注 (47)有任何技术问题或需要帮助，请联系：***********************第4页共48页购买产品，请联系销售：********************阅读前须知：本手册主要介绍该开发板的硬件接口一、前言1.1、公司简介浙江启扬智能科技有限公司2007年成立于杭州，是一家专注于ARM嵌入式产品研发、生产与销售的国家高新技术企业。

嵌入式硬件平台

嵌入式硬件平台

应答 等待
等待
CPU
设备
3.3 总线
➢ 3.3.1 总线协议 ➢ 3.3.2 DMA ➢ 3.3.3 总线配置 ➢ 3.3.4 总线实例
3.3 总线
3.3.2 DMA
标准总线事务要求CPU在每个读写事务中间，解决 了CPU与其他设备的信息交换问题。
存在的问题 某些数据传输不需要CPU介入，如I/O设备和存储
第三章 嵌入式硬件平台
3.1 引言 3.2 嵌入式硬件平台概述 3.3 总线 3.4 存储设备 3.5 I/O设备 3.6 通信设备 3.7 其它
3.3 总线
➢ 3.3.1 总线协议 ➢ 3.3.2 DMA ➢ 3.3.3 总线配置 ➢ 3.3.4 总线实例
3.3 总线
3.3.1 总线协议
1. 握手协议 2. 总线读写
高速总线通常提供较宽的数据连接。 高速总线通常要更昂贵的电路和连接器，可以通过 使用较慢的、比较便宜的总线来降低低速设备成本。 桥允许总线独立操作，因此可以在I/O操作中提供 并行性。
3.3 总线
➢ 3.3.1 总线协议 ➢ 3.3.2 DMA ➢ 3.3.3 总线配置 ➢ 3.3.4 总线实例
Address Data ready’
Data
数据1
数据2
数据3
数据4
时间
1.2.2嵌入式系统的特点
2．总线读写
获 数总取 据 线事务的完成状态机是对时序发 数送 据图的有效释 应补放 答充。
当CPU决定地址执行起一始个位置读事务，它转换地到址新状起态始位，置 并转分 应发 换析 答 给 图让 捕设 获备 了正它确这工一作端的的总总线线应答信协号议； 状而 态设 。备状态
3.2 嵌入式硬件平台概述

第二章嵌入式系统硬件平台

第二章嵌入式系统硬件平台

NOR Flash 和NAND Flash的对比
2、接口对比 NOR Flash带有SRAM接口，有足够的地址引脚来寻
址，可以很容易地存取其内部的每一个字节。 NAND Flash地址、数据和命令共用8位总线/16位总
线，每次读写都要使用复杂的I/O接口串行地存取 数据，8位总线/16位总线用来传送控制、地址和 资料信息。
S2层为芯片外的高速缓存（SRAM、DRAM、 DDRAM）
S3层为主存储器（Flash、PROM、EPROM、 EEPROM）
S4层为外部存储器（磁盘、光盘、CF、SD 卡）
S5层为远程二级存储（分布式文件系统、 Web服务器）
2.3.2 嵌入式系统存储设备分类
1．按在系统中的地位分类
主存：在系统中，存储器可分为主存储器（Main Memory简称 内存，内存是计算机主机的一个组成部分，一般都用快速存储 器件来构成，内存的存取速度很快，但内存空间的大小受到地 址总线位数的限制。内存通常用来容纳当前正在使用的或要经 常使用的程序和数据，CPU可以直接对内存进行访问。
ARM生产模式-Chipless：ARM公司的成功经验 80年代末90年代初半导体行业产业链刚刚出现
分工，台积电，联电等半导体代工厂正悄悄崛起， 美国硅谷中的一些Fabless公司也如雨后春笋一样涌 现出来，所谓的Fabless公司自己设计芯片，但是生 产过程则包给台积电等代工厂生产。而ARM更是为 天下先，12年前首创了Chipless的生产模式，即该公 司既不生产芯片，也不设计芯片，而是设计出高效 的IP内核，授权给半导体公司使用，半导体公司在 ARM技术的基础上添加自己的设计并推出芯片产品， 最后由OEM客户采用这些芯片来构建基于ARM技 术的系统产品。

嵌入式linux开发平台

嵌入式linux开发平台

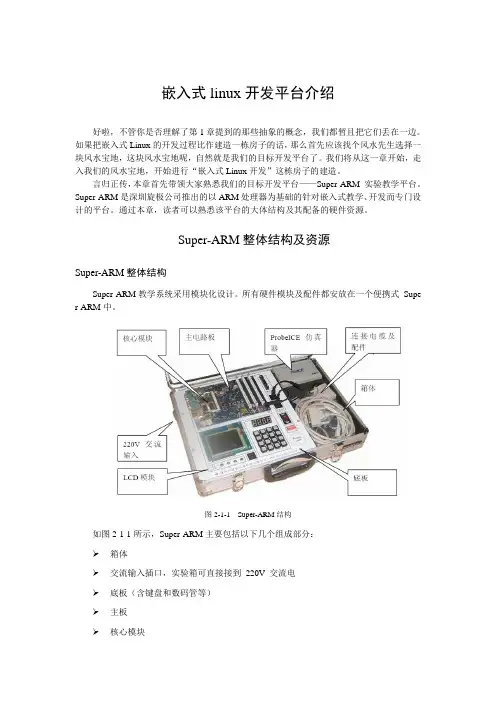

嵌入式linux开发平台介绍好啦，不管你是否理解了第1章提到的那些抽象的概念，我们都暂且把它们丢在一边。

如果把嵌入式Linux的开发过程比作建造一栋房子的话，那么首先应该找个风水先生选择一块风水宝地，这块风水宝地呢，自然就是我们的目标开发平台了。

我们将从这一章开始，走入我们的风水宝地，开始进行“嵌入式Linux开发”这栋房子的建造。

言归正传，本章首先带领大家熟悉我们的目标开发平台——Super-ARM 实验教学平台。

Super-ARM是深圳旋极公司推出的以ARM处理器为基础的针对嵌入式教学、开发而专门设计的平台。

通过本章，读者可以熟悉该平台的大体结构及其配备的硬件资源。

Super-ARM整体结构及资源Super-ARM整体结构Super-ARM教学系统采用模块化设计。

所有硬件模块及配件都安放在一个便携式Supe r-ARM中。

图2-1-1 Super-ARM结构如图2-1-1所示，Super-ARM主要包括以下几个组成部分：箱体交流输入插口，实验箱可直接接到220V 交流电底板（含键盘和数码管等）主板核心模块LCD 模块扩展板（可选）ProbeICE 仿真器各种连接电缆及配件Super-ARM教学系统主要资源（1）ARM 处理器系统采用三星公司的处理器S3C2410X(ARM9)。

该处理器是基于ARM920T 内核，主频高达203MHz，带MMU（内存管理单元），片上资源丰富，性价比极高，是目前ARM9处理器中，使用较多的一种。

其结构图如图2-1-2所示：图2-1-2 S3C2410处理器结构图S3C2410集成的片上功能如下：内核工作电压为1.8/2.0V、存储器供电电压3.3V、外部I/O设备的供电电压3.3V；16KB的指令Cache和16KB的数据Cache；LCD控制器，最大可支持4K色STN和256色TFT；4通道的DMA请求；3通道的UART（IrDA1.0、16字节TxFIFO、16字节RxFIFO），2通道的SPI接口；2通道的USB（Host/Slave）；4路PWM和1个内部时钟控制器；117个通用I/O，24路外部中断；272Pin FBGA封装；16位的看门狗定时器；1通道的IIC/IIS控制器；带有PLL片上时钟发生器；S3C2410 ARM处理器支持大/小端模式存储字数据，其寻址空间可达1GB，每个Bank 为128MB，对于外部I/O设备的数据宽度，可以是8/16/32位，所有的存储器Bank（共有8个）都具有可编程的操作周期，而且支持NOR/NAND Flash、EEPROM等多种ROM引导方式。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 外部设备也有寄存器，是一种存储单 元，其物理结构跟内存单元不一样，但作 用跟内存单元一样，都能保存信息。
在设计时，给外部设备的每个寄存器 都分配一个地址，CPU可以根据地址访问 某个寄存器，则该寄存器发生相应的动作： 或接收数据总线上的数据（对应于写操 作），或把自己的数据送到数据总线上 （对应于读操作）。当CPU访问某个寄存 器时，同一个外设的其他寄存器和其他外 设的寄存器由于没有CPU的指令不会发生 动作。
• NAND Flash不能直接在Flash内运行应用 程序，需要将数据复制到RAM中运行。
• NAND Flash的特点是容量大。
3、JTAG接口
• JTAG（Joint Test Action Group，联合测 试行动小组）是一种国际标准测试协议 （IEEE 1149.1兼容），主要用于芯片内部 测试。
（2）异步时序协议的握手协议
• 握手协议是总线异步时序的基本构件。 • 握手协议数据传送过程的4个周期：
4、I/O端口
• I/O端口又称为I/O接口，它是微处理器对外 控制和信息交换的必经之路，是CPU与外 部设备连接的桥梁，它在CPU与外部设备 之间起信息转换和匹配的作用。I/O端口有 串行和并行之分，串行I/O端口一次只能传 送一位二进制数信息，而并行I/O端口一次 能传送一组二进制数信息。
• 若希望两边亮，中间暗，则：
PD7 PD6 PD5 PD4 PD3 PD2 PD1
PD0
0 11
1 11 1
0
• 十六进制编码为：7EH。
2.2 嵌入式系统硬件平台
图2.5 嵌入式系统硬件结构
1、嵌入式处理器
• 嵌入式处理器通常包括几个部分：处理器 内核、地址总线、数据总线、控制总线、 片上I/O接口电路及辅助电路（如时钟、复 位电路等）。
• （1）总线时序协议 • （2）异步时序协议的握手协议 • （3）总线仲裁方式 • （4）总线标准
（1）总线时序协议
• 同步时序： • 总线上所有事件共用同一时钟脉
冲进行操作过程的控制，所有事件都 在时钟周期的开始发生。 • 异步时序： • 操作由源或目的模块发出的特定 信号确定。双方相互提供联络信号。
• 嵌入式处理器可以分为3类： 嵌入式微处理器、 嵌入式微控制器、 嵌入式DSP（Digital Signal Processor，
数字信号处理器），
2、嵌入式系统中的存储设备
（1）RAM、SRAM、DRAM
• RAM即是我们通常所说的内存。RAM又可 分为SRAM（静态存储器）和DRAM（动 态存储器）。
• 图2.3 I/O接口电路的位置
• CPU对外设I/O端口物理地址的编址方式有 两种：
• 一种是I/O映射方式（I/O－mapped）；
• 另一种是内存映射方式（Memory－ mapped）。
• 具体采用哪一种则取决于CPU的体系结构。
5、中断
• 中断方式是指，当外部设备准备与CPU进 行数据传输时，外部设备首先向CPU发出 中断请求，CPU接收到中断请求并在一定 条件下，暂时停止原来的程序并执行中断 服务处理程序，执行完毕以后再返回原来 的程序继续执行。
图2.4 中断处理的各个阶段
6、数据编码
• 设用微处理器控制一串彩灯（发光二极管） 的亮灭。如图2.4所示。
• 我们设不发光的口线（高电平）为1，发 光的口线（低电平）为0。
• 当彩灯L1发光时，PD0口线为低电平， 而其余口线均为高电平。
则可以表示为以下对应值：
PD7 PD6 PD5 PD4 PD3 PD2 PD1 PD0
（2）Flash
• Flash是一种非易失闪存，它具有和ROM 一样掉电后数据不会丢失的特性。Flash是 目前嵌入式系统中广泛采用的主流存储器， 它的主要特点是按整体/扇区擦除和按字节 编程，具有低功耗、高密度、小体积等优 点。
Flash分为 NOR Flash、NAND Flash两种。
• NOR Flash的特点是在芯片内执行，可以 直接读取芯片内储存的数据，因而速度比 较快。应用程序直接在Flash内运行，不必 把代码读到系统RAM中运行。
2、寄存器
• 所谓寄存器（register），是CPU内部 用来存放数据的一些小型存储区域， 用于暂时存放参与运算的数据ห้องสมุดไป่ตู้运算 结果。
• 寄存器是一种时序逻辑电路，但这种时 序逻辑电路只包含存储电路。寄存器的存 储电路是由锁存器或触发器构成的，因为 一个锁存器或触发器能存储1位二进制数， 所以由N个锁存器或触发器可以构成N位寄 存器。寄存器是CPU内部的元件，寄存器 拥有非常高的读写速度，所以在寄存器之 间的数据传送非常快。
本章要点
学习完本章读者将掌握如下内容： • 1、嵌入式硬件的相关基础知识 • 2、嵌入式硬件平台基本组成 • 3、ARM系列微处理器简介 • 4、S3C2410及PXA270微处理器的结构
2.1 相关基础知识
1、微处理器
• 中央微处理器，简称CPU，它是计算机中 最重要的一个部分，它决定嵌入式系统的 主要功能特性。CPU又由运算器和控制器 两大部分组成。
• 我们经常用简易 JTAG接口直接烧写 嵌入式系统Flash存 储器。这种烧写方式
是通过一根并口电缆
和一块信号转换集成 电路板以建立PC机与 开发板之间的通信。
3、总线
• 总线（BUS）是接口电路与CPU或者接口 电路与I/O外部设备之间连接的主要形式， 是各功能部件之间传送信息的公共通路。
• 采用一组公共的信号线作为嵌入式系统各 部件之间的通信线，这组公共信号线就称 为总线。
通信协议
• 通信协议是指通信双方的一种约定。约定 包括对数据格式、同步方式、传送速度、 传送步骤等问题做出统一规定，通信双方 必须共同遵守。
1 11
1 11 1
0
用二进制数表示为：11111110。 用十六进制编码 ，其值为：FEH 。
• 再如，要彩灯L8发光，其余均不发光，则 有：
则可以表示为以下对应值：
PD7 PD6 PD5 PD4 PD3 PD2 PD1
PD0
0 11
1 11 1 1
• 用二进制数表示为：01111111。 • 十六进制编码为：7FH。
