变频器在离心机、工业脱水机上的应用
- 格式:pdf
- 大小:289.28 KB
- 文档页数:3

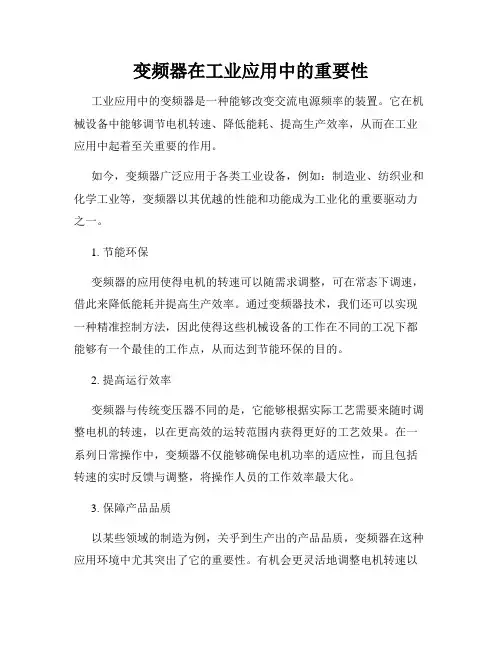

变频器在工业应用中的重要性工业应用中的变频器是一种能够改变交流电源频率的装置。
它在机械设备中能够调节电机转速、降低能耗、提高生产效率,从而在工业应用中起着至关重要的作用。
如今,变频器广泛应用于各类工业设备,例如:制造业、纺织业和化学工业等,变频器以其优越的性能和功能成为工业化的重要驱动力之一。
1. 节能环保
变频器的应用使得电机的转速可以随需求调整,可在常态下调速,借此来降低能耗并提高生产效率。
通过变频器技术,我们还可以实现一种精准控制方法,因此使得这些机械设备的工作在不同的工况下都能够有一个最佳的工作点,从而达到节能环保的目的。
2. 提高运行效率
变频器与传统变压器不同的是,它能够根据实际工艺需要来随时调整电机的转速,以在更高效的运转范围内获得更好的工艺效果。
在一系列日常操作中,变频器不仅能够确保电机功率的适应性,而且包括转速的实时反馈与调整,将操作人员的工作效率最大化。
3. 保障产品品质
以某些领域的制造为例,关乎到生产出的产品品质,变频器在这种应用环境中尤其突出了它的重要性。
有机会更灵活地调整电机转速以
适应工作要求后,产品制造过程中就可以更加准确和稳定,在保障产品品质的同时还能提高生产效率,让每个环节都得到最大的利用。
结论:变频器在工业应用中的作用无法忽视。
变频器在工业制造中所扮演的角色是不可替代的。
不仅是为了保护环境和节约能源,更为重要的是,其可以提升设备的运行效率,并将设备的运转水平提升至最高水平。
同时,它还可以提高产品品质,更好地满足客户的需求。
因此,我们应该更加重视和应用变频器技术,为工业发展做出更多的贡献。

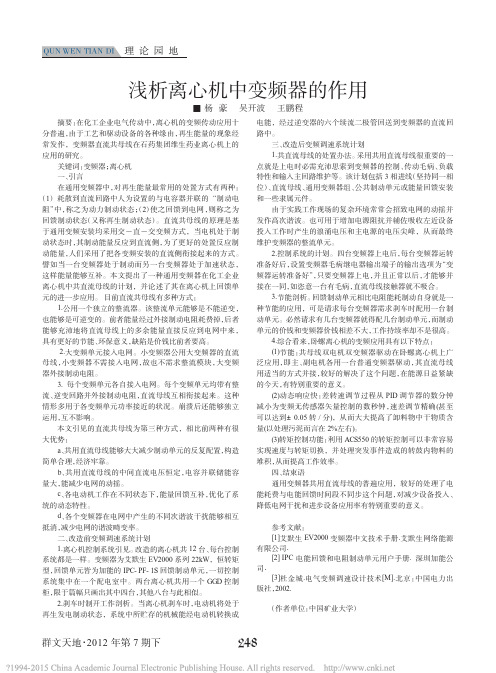

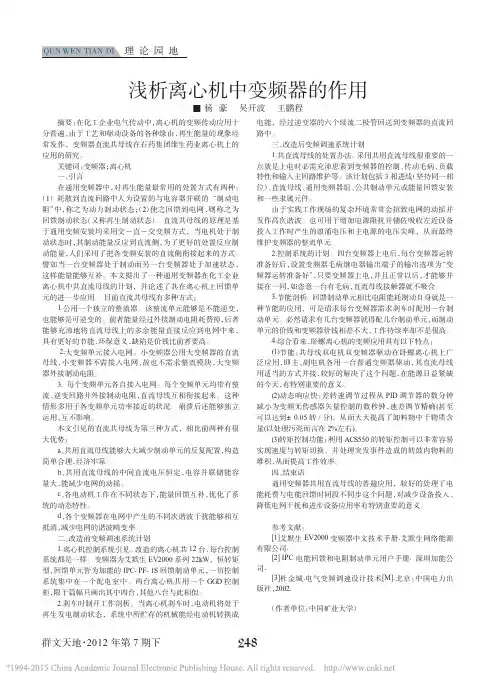

QUN WEN TIAN DI群文天地·2012年第7期下理论园地浅析离心机中变频器的作用■杨豪吴开波王鹏程摘要:在化工企业电气传动中,离心机的变频传动应用十分普遍,由于工艺和驱动设备的各种缘由,再生能量的现象经常发作,变频器直流共母线在石药集团维生药业离心机上的应用的研究。
关键词:变频器;离心机一、引言在通用变频器中,对再生能量最常用的处置方式有两种:(1)耗散到直流回路中人为设置的与电容器并联的“制动电阻”中,称之为动力制动状态;(2)使之回馈到电网,则称之为回馈制动状态(又称再生制动状态)。
直流共母线的原理是基于通用变频安装均采用交-直-交变频方式,当电机处于制动状态时,其制动能量反应到直流侧,为了更好的处置反应制动能量,人们采用了把各变频安装的直流侧衔接起来的方式。
譬如当一台变频器处于制动而另一台变频器处于加速状态,这样能量能够互补。
本文提出了一种通用变频器在化工企业离心机中共直流母线的计划,并论述了其在离心机上回馈单元的进一步应用。
目前直流共母线有多种方式:1.公用一个独立的整流器。
该整流单元能够是不能逆变,也能够是可逆变的。
前者能量经过外接制动电阻耗费掉,后者能够充沛地将直流母线上的多余能量直接反应到电网中来,具有更好的节能、环保意义,缺陷是价钱比前者要高。
2.大变频单元接入电网。
小变频器公用大变频器的直流母线,小变频器不需接入电网,故也不需求整流模块,大变频器外接制动电阻。
3.每个变频单元各自接入电网。
每个变频单元均带有整流、逆变回路并外接制动电阻,直流母线互相衔接起来。
这种情形多用于各变频单元功率接近的状况。
崩溃后还能够独立运用,互不影响。
本文引见的直流共母线为第三种方式,相比前两种有很大优势:a 、共用直流母线能够大大减少制动单元的反复配置,构造简单合理,经济牢靠。
b 、共用直流母线的中间直流电压恒定,电容并联储能容量大,能减少电网的动摇。
c 、各电动机工作在不同状态下,能量回馈互补,优化了系统的动态特性。

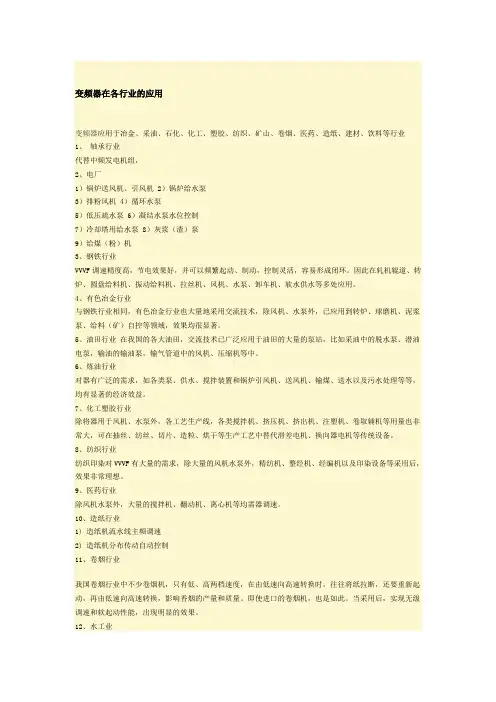

变频器在各行业的应用变频器应用于冶金、采油、石化、化工、塑胶、纺织、矿山、卷烟、医药、造纸、建材、饮料等行业1、轴承行业代替中频发电机组,2、电厂1)锅炉送风机、引风机 2)锅炉给水泵3)排粉风机 4)循环水泵5)低压疏水泵 6)凝结水泵水位控制7)冷却塔用给水泵 8)灰浆(渣)泵9)给煤(粉)机3、钢铁行业VVVF调速精度高,节电效果好,并可以频繁起动、制动,控制灵活,容易形成闭环。
因此在轧机辊道、转炉、圆盘给料机、振动给料机、拉丝机、风机、水泵、卸车机、软水供水等多处应用。
4、有色冶金行业与钢铁行业相同,有色冶金行业也大量地采用交流技术,除风机、水泵外,已应用到转炉、球磨机、泥浆泵、给料(矿)自控等领域,效果均很显著。
5、油田行业在我国的各大油田,交流技术已广泛应用于油田的大量的泵站,比如采油中的脱水泵、潜油电泵,输油的输油泵,输气管道中的风机、压缩机等中。
6、炼油行业对器有广泛的需求,如各类泵、供水、搅拌装置和锅炉引风机、送风机、输煤、送水以及污水处理等等,均有显著的经济效益。
7、化工塑胶行业除将器用于风机、水泵外,各工艺生产线,各类搅拌机、挤压机、挤出机、注塑机、卷取辅机等用量也非常大,可在抽丝、纺丝、切片、造粒、烘干等生产工艺中替代滑差电机、换向器电机等传统设备。
8、纺织行业纺织印染对VVVF有大量的需求,除大量的风机水泵外,精纺机、整经机、经编机以及印染设备等采用后,效果非常理想。
9、医药行业除风机水泵外,大量的搅拌机、翻动机、离心机等均需器调速。
10、造纸行业1) 造纸机流水线主频调速2) 造纸机分布传动自动控制11、卷烟行业我国卷烟行业中不少卷烟机,只有低、高两档速度,在由低速向高速转换时,往往将纸拉断,还要重新起动,再由低速向高速转换,影响香烟的产量和质量。
即使进口的卷烟机,也是如此。
当采用后,实现无级调速和软起动性能,出现明显的效果。
12、水工业水工业关系着工业生产和人民生活。

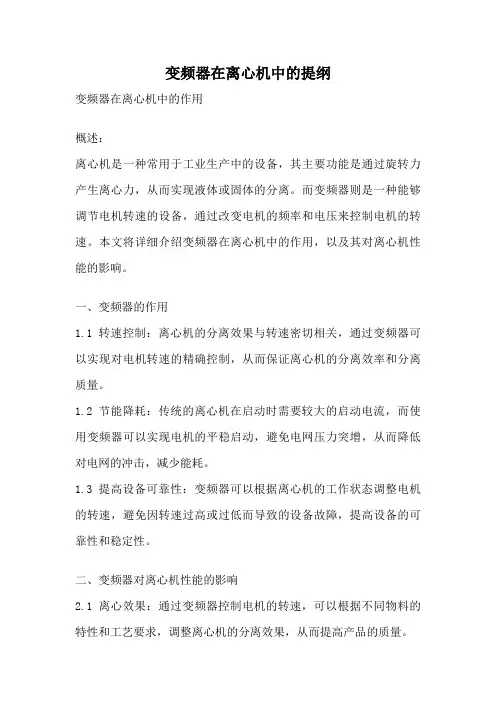

变频器在离心机中的提纲变频器在离心机中的作用概述:离心机是一种常用于工业生产中的设备,其主要功能是通过旋转力产生离心力,从而实现液体或固体的分离。
而变频器则是一种能够调节电机转速的设备,通过改变电机的频率和电压来控制电机的转速。
本文将详细介绍变频器在离心机中的作用,以及其对离心机性能的影响。
一、变频器的作用1.1 转速控制:离心机的分离效果与转速密切相关,通过变频器可以实现对电机转速的精确控制,从而保证离心机的分离效率和分离质量。
1.2 节能降耗:传统的离心机在启动时需要较大的启动电流,而使用变频器可以实现电机的平稳启动,避免电网压力突增,从而降低对电网的冲击,减少能耗。
1.3 提高设备可靠性:变频器可以根据离心机的工作状态调整电机的转速,避免因转速过高或过低而导致的设备故障,提高设备的可靠性和稳定性。
二、变频器对离心机性能的影响2.1 离心效果:通过变频器控制电机的转速,可以根据不同物料的特性和工艺要求,调整离心机的分离效果,从而提高产品的质量。
2.2 能耗:使用变频器可以实现电机的精确控制,避免电机长时间运行在高负荷状态下,从而降低能耗,提高能源利用效率。
2.3 设备寿命:变频器能够根据离心机的工作状态自动调整电机的转速,避免设备长时间运行在高负荷状态下,延长设备的使用寿命。
2.4 自动化控制:通过变频器与控制系统的配合,可以实现离心机的自动化控制,提高生产效率和工作效益。
三、变频器在离心机中的应用案例3.1 食品工业:在食品加工过程中,离心机广泛应用于榨菜、果汁、酱油等的分离和浓缩。
通过变频器控制离心机的转速,可以实现对食品中固体和液体的分离效果的调节,提高产品的质量和产量。
3.2 医药工业:在制药过程中,离心机用于药物的分离和纯化。
通过变频器控制离心机的转速,可以实现对不同药物成分的分离效果的调节,提高药物的纯度和产量。
3.3 环保工业:在废水处理过程中,离心机用于固液分离和污泥脱水。
通过变频器控制离心机的转速,可以根据废水的性质和处理要求,调整离心机的分离效果,提高废水处理的效率和效益。

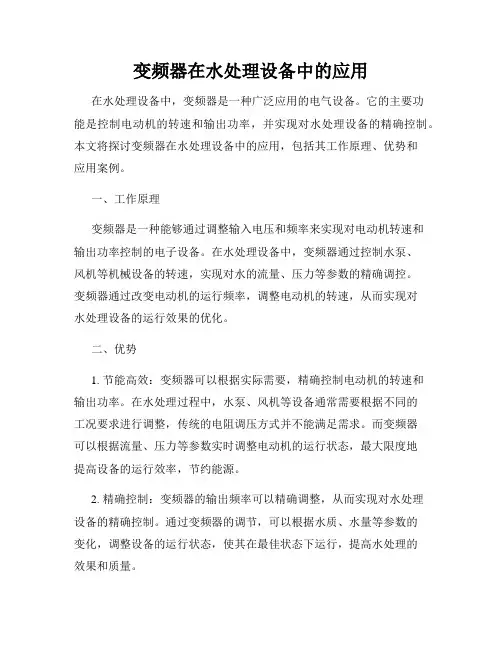

变频器在水处理设备中的应用在水处理设备中,变频器是一种广泛应用的电气设备。
它的主要功能是控制电动机的转速和输出功率,并实现对水处理设备的精确控制。
本文将探讨变频器在水处理设备中的应用,包括其工作原理、优势和应用案例。
一、工作原理变频器是一种能够通过调整输入电压和频率来实现对电动机转速和输出功率控制的电子设备。
在水处理设备中,变频器通过控制水泵、风机等机械设备的转速,实现对水的流量、压力等参数的精确调控。
变频器通过改变电动机的运行频率,调整电动机的转速,从而实现对水处理设备的运行效果的优化。
二、优势1. 节能高效:变频器可以根据实际需要,精确控制电动机的转速和输出功率。
在水处理过程中,水泵、风机等设备通常需要根据不同的工况要求进行调整,传统的电阻调压方式并不能满足需求。
而变频器可以根据流量、压力等参数实时调整电动机的运行状态,最大限度地提高设备的运行效率,节约能源。
2. 精确控制:变频器的输出频率可以精确调整,从而实现对水处理设备的精确控制。
通过变频器的调节,可以根据水质、水量等参数的变化,调整设备的运行状态,使其在最佳状态下运行,提高水处理的效果和质量。
3. 起动平稳:传统的水泵、风机等设备在起动过程中往往存在起动电流大、压力波动等问题。
而采用变频器控制的设备,由于能够对电动机的运行进行平稳调节,可以实现设备的平稳起动,减少对设备和管道的冲击,延长设备的使用寿命。
4. 维护成本低:由于变频器可以实现对设备的精确控制,可以减少设备的磨损和损坏。
同时,变频器还具有故障自诊断功能,可以实时监测设备的运行状态,提前发现故障,减少维修和更换的成本。
三、应用案例1. 污水处理:污水处理是一项关键的环保工作。
通过采用变频器控制水泵和风机设备的运行,可以根据实际需求调整流量和压力,实现对污水处理的精确控制。
同时,变频器的节能特性也可以降低运行成本。
2. 自来水供应:自来水供应需要保证稳定的水压和水量。
通过使用变频器控制水泵设备的运行,可以根据管网压力、水质需求等参数,实现对自来水供应的精确控制,提高供水质量和稳定性。

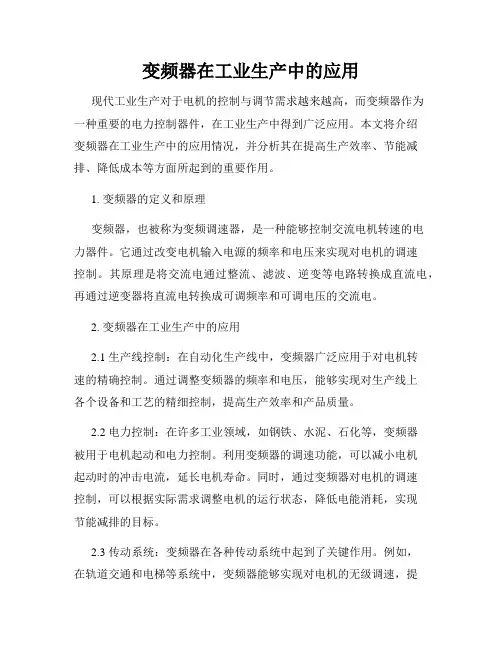

变频器在工业生产中的应用现代工业生产对于电机的控制与调节需求越来越高,而变频器作为一种重要的电力控制器件,在工业生产中得到广泛应用。
本文将介绍变频器在工业生产中的应用情况,并分析其在提高生产效率、节能减排、降低成本等方面所起到的重要作用。
1. 变频器的定义和原理变频器,也被称为变频调速器,是一种能够控制交流电机转速的电力器件。
它通过改变电机输入电源的频率和电压来实现对电机的调速控制。
其原理是将交流电通过整流、滤波、逆变等电路转换成直流电,再通过逆变器将直流电转换成可调频率和可调电压的交流电。
2. 变频器在工业生产中的应用2.1 生产线控制:在自动化生产线中,变频器广泛应用于对电机转速的精确控制。
通过调整变频器的频率和电压,能够实现对生产线上各个设备和工艺的精细控制,提高生产效率和产品质量。
2.2 电力控制:在许多工业领域,如钢铁、水泥、石化等,变频器被用于电机起动和电力控制。
利用变频器的调速功能,可以减小电机起动时的冲击电流,延长电机寿命。
同时,通过变频器对电机的调速控制,可以根据实际需求调整电机的运行状态,降低电能消耗,实现节能减排的目标。
2.3 传动系统:变频器在各种传动系统中起到了关键作用。
例如,在轨道交通和电梯等系统中,变频器能够实现对电机的无级调速,提高减速机传动系统的运行效率;在矿山和石油钻井等重载工况中,变频器能够实现对电机的高扭矩输出,提高传动系统的负载能力。
2.4 机械设备:在机械设备中,变频器能够实现对电机转矩和速度的精确控制,提高设备的运行精度和生产效率。
例如,在纺织、印刷、造纸等行业,变频器被广泛应用于纺纱机、织布机、印刷机等电机驱动系统中,实现对纱线张力、布匹张力、印刷速度等参数的精确控制。
3. 变频器在工业生产中的优势3.1 提高生产效率:变频器能够实现电机的精确控制和调速,使得生产设备在不同负载和工艺要求下都能够保持最优的运行状态,从而提高生产效率。
3.2 节能减排:通过变频器对电机的调速控制,可以降低电机的能耗,减少电能损耗,实现节能减排的目标。
变频器在离心机中应用分析-管理资料分离机械是将液体与固体颗粒混合物进行分离的设备,主要分为离心机、分离机、压滤机、滤油器、过滤器等设备,从分离机械的发展来看,数字交流变频器将替代原来的电磁调速、直流调速、液力偶合调速、多速电机,而逐步成为分离机械的主要驱动装置。
本文将介绍的是ABB公司的新品ACS550变频器在分离机械的设计和应用。
ACS550是ABB公司最新推出的智能性变频器,该系列变频器用于0.75KW~355KW低压交流传动。
它能精确地控制速度和转矩,能匹配现有的标准鼠笼异步电动机。
ACS550具有三种控制方式,即标量V/F控制、无传感器矢量控制、转矩控制,所以该款变频器不仅能够适合于最简单的电机运转,同时也可以应用在复杂的工作场合。
其可靠的过载能力设计,也可以同时满足普通负载和重载工作。
分离机械的驱动电机一般分为单电机驱动和多电机驱动两种,本文将主要介绍ACS550变频器在作为单电机驱动的典型案例三足式离心机的应用和作为多电机取得驱动的典型案例卧螺离心机的应用。
2、变频器在三足式离心机中的应用三足式离心机是一种结构简单、对物料的适应性很强、应用面最广的立式离心机,在本应用中,变频器驱动的是离心机的转鼓,启动平稳,分离因数可调;彻底克服了传统直流碳刷式离心机噪音大、故障率高、使用寿命短、转速不稳定等缺点,是重力沉降分离设备更新换代产品。
交流变频离心机在减震系统和变频电机等几项重要指标上具有鲜明的特色和独创性。
常见的三足式离心机的单机驱动功率在3KW与55KW之间,ACS550完全可以胜任。
ACS550在三足式离心机中的应用原理ACS550变频器的原理,在其外围线路中,主要分三个部分:(1)直流母线UDC、UDC-端接制动单、?端,然后根据不同的选择(如回馈制动接电网三相、能耗制动则接制动电阻),Tk为制动单元的内部继电器,当本单元出现故障时,Tk动作,通过变频器的端子DI4定义,瞬间封锁U/V/W输出。

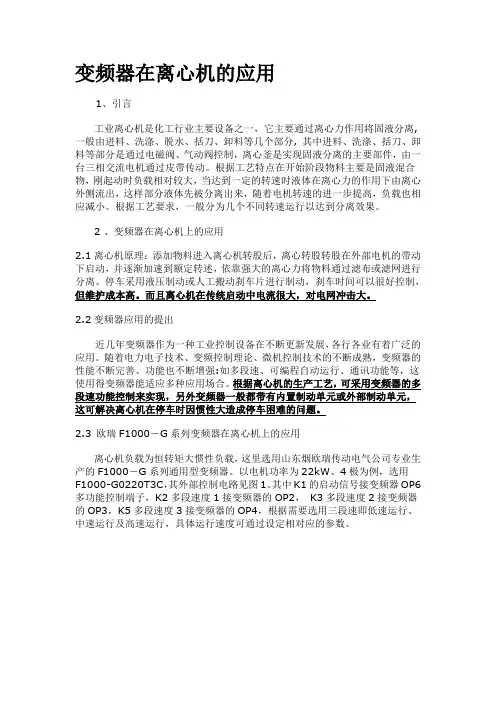

变频器在离心机的应用1、引言工业离心机是化工行业主要设备之一,它主要通过离心力作用将固液分离, 一般由进料、洗涤、脱水、括刀、卸料等几个部分, 其中进料、洗涤、括刀、卸料等部分是通过电磁阀、气动阀控制,离心釜是实现固液分离的主要部件,由一台三相交流电机通过皮带传动。
根据工艺特点在开始阶段物料主要是固液混合物,刚起动时负载相对较大,当达到一定的转速时液体在离心力的作用下由离心外侧流出,这样部分液体先被分离出来,随着电机转速的进一步提高,负载也相应减小。
根据工艺要求,一般分为几个不同转速运行以达到分离效果。
2 、变频器在离心机上的应用2.1离心机原理:添加物料进入离心机转股后,离心转股转股在外部电机的带动下启动,并逐渐加速到额定转述,依靠强大的离心力将物料通过滤布或滤网进行分离。
停车采用液压制动或人工搬动刹车片进行制动,刹车时间可以很好控制,但维护成本高。
而且离心机在传统启动中电流很大,对电网冲击大。
2.2变频器应用的提出近几年变频器作为一种工业控制设备在不断更新发展,各行各业有着广泛的应用。
随着电力电子技术、变频控制理论、微机控制技术的不断成熟,变频器的性能不断完善、功能也不断增强:如多段速、可编程自动运行、通讯功能等,这使用得变频器能适应多种应用场合。
根据离心机的生产工艺,可采用变频器的多段速功能控制来实现,另外变频器一般都带有内置制动单元或外部制动单元,这可解决离心机在停车时因惯性大造成停车困难的问题。
2.3 欧瑞F1000-G系列变频器在离心机上的应用离心机负载为恒转矩大惯性负载,这里选用山东烟欧瑞传动电气公司专业生产的F1000-G系列通用型变频器。
以电机功率为22kW、4极为例,选用F1000-G0220T3C,其外部控制电路见图1。
其中K1的启动信号接变频器OP6多功能控制端子,K2多段速度1接变频器的OP2,K3多段速度2接变频器的OP3,K5多段速度3接变频器的OP4,根据需要选用三段速即低速运行、中速运行及高速运行,具体运行速度可通过设定相对应的参数。
三晶变频器在离心机、工业脱水机上的应用
一,工业离心机是化工行业主要设备之一,它主要通过离心力作用将固液分离, 一般由进料、洗涤、脱水、括刀、卸料等几个部分, 其中进料、洗涤、括刀、卸料等部分是通过电磁阀、气动阀控制,离心釜是实现固液分离的主要部件,由一台三相交流电机通过皮带传动。
根据工艺特点在开始阶段物料主要是固液混合物,刚起动时负载相对较大,当达到一定的转速时液体在离心力的作用下由离心外侧流出,这样部分液体先被分离出来,随着电机转速的进一步提高,负载也相应减小。
根据工艺要求,一般分为几个不同转速运行以达到分离效果。
二, 变频器在离心机上的应用 2.1 变频器应用的提出
近几年变频器作为一种工业控制设备在不断更新发展,各行各业有着广泛的应用。
随着电力电子技术、变频控制理论、微机控制技术的不断成熟,变频器的性能不断完善、功能也不断增强:如多段速、可编程自动运行、通讯功能等,这使用得变频器能适应多种应用场合。
根据离心机的生产工艺,可采用变频器的多段速功能控制来实现,另外变频器一般都带有内置制动单元或外部制动单元,这可解决离心机在停车时因惯性大造成停车困难的问题。
2.2三晶SA-J8000 系列变频器在离心机上的应用
离心机负载为恒转矩大惯性负载,这里选用广州三晶公司专业生产的SAJ-8000G 系列通用型变频器。
以电机功率为5.5kW 、6极为例,选用SAJ-80007R5G3变频器,其外部控制电路见图1。
其中K1的启动信号接变频器FWD 多功能控制端子,K2多段速度1接变频器的MI1,
K3多段速度2接变频器的MI2,K4多段速度3接变频器的MI3,根据需要选用三段速即低速运行、中速运行及高速运行,具体运行速度可通过设定相对应的参数。
图1 离心机变频外部控制示意图
2.3 三晶变频器主要参数设定 通用型变频器的主电路下图所示。
w
w
w
.s a
j b
p .
c o
m
根据离心机负载特性,设定以下主要参数:
功能代码 参数设定备 注 功能代码参数设定备 注 F000 50.00HZ 主频率 F026 20S 中速运行减速时间 F001 200S 加速时间 F027 48HZ
高速运行频率 F002 200S 减速时间 F028 20S 高速运行加速时间 F005
1.0HZ
制动起始频率
F029
20S 高速运行减速时间 F006 5% 制动电压 F030
0 减速制动方式停车 F007 22S 直流动作时间 F031 1 禁止反转
F008 0.5 直流动作延迟时间 F033 2 启动放电刹车回路 F021 30.00HZ 低速运行频率
F039
2.0 外部端子控制 F022 20s 低速运行加速时间 F040 0.08 运行频率设定选择 F023 20S 低速运行减速时间 F041 4 MI1端子功能选择 F024 40HZ 中速运行频率
F042
3 MI2端子功能选择 F025 20S 中速运行加速时间 F043 2
MI3端子功能选择
2.4 三晶制动单元的应用
离心机为大惯性负载,采用变频器控制时都要求增加制动单元才能满足要求,但三晶变频器15KW 及15KW 以下的内置制动单元,这样不仅为用户节省了安装空间,同时更节省了成本。
由电机的运行特性知道当电机的实际转速高于同步转速时电机运行在发电机状态,当离心机开始停机时变频器的输出频率开始按减速时间下降,由于负载惯性离心机此时转速变化不大,造成电机实际转速高于同步转速,电机处于发电制动状态,由变频器的主回路知道,此时电机侧反馈回的能量将通过逆变回路的续流二极管D1-D6反馈到直流回路的滤波电容C1、C2上,这时变频器的母线电压Ud 会升高(即泵升电压),过高的泵升电压将使变频器出现过压保护,甚至会损坏变频器,为此,必须加装制动组件,当制动单元控制回路检测到直流母线电压达到一定值时控制其开关管IGBT 开通,制动电阻RB 接到回路中,将电机的反馈的制动能量消耗在电阻上,以维持正常的母线电压Ud 。
w
w
w
.s a
j b
p .
c o
m
3 调试注意问题
根据离心机负载特性,在调试时应注意:
(1) 离心机负载起动转矩要求较高,可能出现起动困难的情况,这时可适当提升变频器的转矩补偿值,SAJ-8000-G 系列F009设定参数为3,但起动转矩补偿不可太大,否则可能出现过流(故障代码为O.C.)、过载(故障代码为O.L.)等报警,若在加速中出现过流报警应适当延长加速时间;
(2) 离心机惯性大,若要变频器按减速时间停车,必须加装制动单元,其制动电阻的选择变频器说明手册上都有,可根据操作手册选择,正常工作时制动电阻会因消耗能量而发热,可适当放大电阻的功率和制动动作时间。
(3) 一般离心机安装在操作现场,多台变频器集中置于控制室内,如果现场与离心机距离超过变频器的允许范围应采相应的处理措施,如合理分布主回路线与控制线、加装输出电抗器或滤波器,以防变频器输出电压的衰减,或考虑加大变频器的容量。
4 结束语
离心机采用变频调速可以根据不同工艺要求进行调速,根据物料的不同可方便地选择多段速运行,同时采用变频控制实现电机的软启动,减少对电网的冲击,变频器具有过流、过载、过压等丰富的保护功能,当负载或电机出现异常时变频器因故障停机并快速封锁输出,这样可及时保护
电机。
