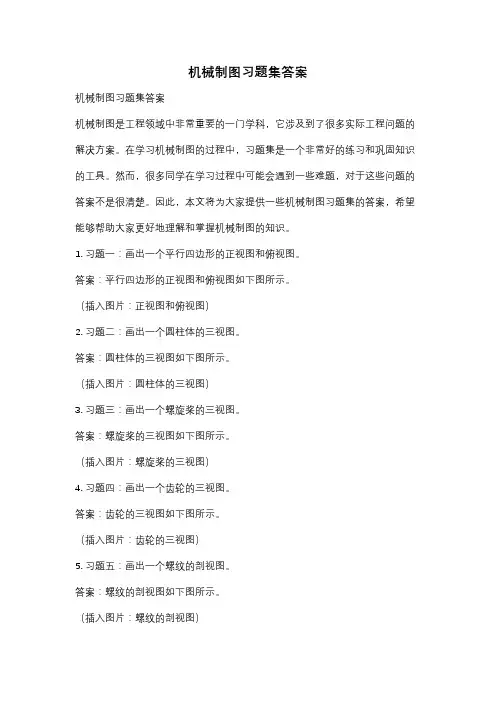

机械制图习题集答案机械制图习题集答案机械制图是工程领域中非常重要的一门学科，它涉及到了很多实际工程问题的解决方案。

在学习机械制图的过程中，习题集是一个非常好的练习和巩固知识的工具。

然而，很多同学在学习过程中可能会遇到一些难题，对于这些问题的答案不是很清楚。

因此，本文将为大家提供一些机械制图习题集的答案，希望能够帮助大家更好地理解和掌握机械制图的知识。

1. 习题一：画出一个平行四边形的正视图和俯视图。

答案：平行四边形的正视图和俯视图如下图所示。

（插入图片：正视图和俯视图）2. 习题二：画出一个圆柱体的三视图。

答案：圆柱体的三视图如下图所示。

（插入图片：圆柱体的三视图）3. 习题三：画出一个螺旋桨的三视图。

答案：螺旋桨的三视图如下图所示。

（插入图片：螺旋桨的三视图）4. 习题四：画出一个齿轮的三视图。

答案：齿轮的三视图如下图所示。

（插入图片：齿轮的三视图）5. 习题五：画出一个螺纹的剖视图。

答案：螺纹的剖视图如下图所示。

（插入图片：螺纹的剖视图）通过以上几个习题的答案，我们可以看到机械制图的基本原理和方法。

在练习机械制图的过程中，我们需要掌握正视图、俯视图、三视图以及剖视图的画法。

同时，还需要了解不同物体的特点和形状，以便正确地绘制出它们的视图。

在学习机械制图的过程中，除了练习习题集，还可以通过参考相关的教材和资料来加深理解。

同时，也可以参加一些机械制图的实践活动，例如参观工厂、实地考察等，以便更好地掌握机械制图的实际应用。

总之，机械制图是一门非常重要的学科，它对于工程领域的发展和实践起着至关重要的作用。

通过练习习题集并掌握正确的答案，我们可以更好地理解和应用机械制图的知识，为实际工程问题的解决提供有效的方案。

希望本文提供的机械制图习题集答案能够对大家的学习有所帮助。

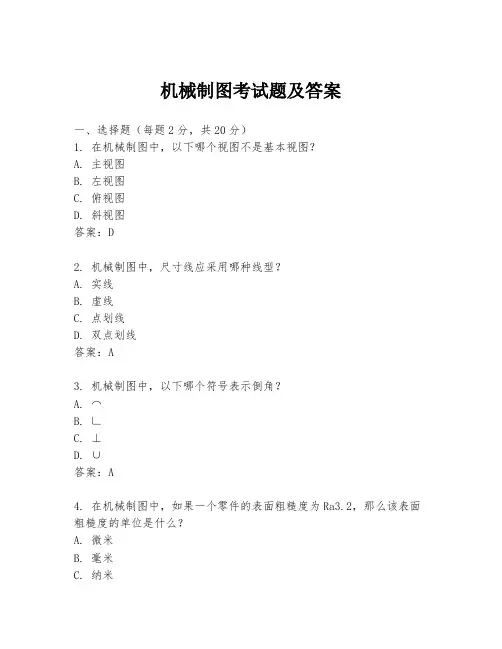

机械制图考试题及答案一、选择题（每题2分，共20分）1. 在机械制图中，以下哪个视图不是基本视图？A. 主视图B. 左视图C. 俯视图D. 斜视图答案：D2. 机械制图中，尺寸线应采用哪种线型？A. 实线B. 虚线C. 点划线D. 双点划线答案：A3. 机械制图中，以下哪个符号表示倒角？A. ⌒B. ∟C. ⊥D. ∪答案：A4. 在机械制图中，如果一个零件的表面粗糙度为Ra3.2，那么该表面粗糙度的单位是什么？A. 微米B. 毫米C. 纳米答案：A5. 机械制图中，标注尺寸时，如果尺寸线与被标注的线段不平行，应如何处理？A. 直接标注B. 画箭头指向被标注线段C. 用引线标注D. 不标注答案：C6. 在机械制图中，孔的直径通常如何表示？A. 用字母“D”表示B. 用字母“φ”表示C. 用字母“d”表示D. 用字母“O”表示答案：B7. 机械制图中，以下哪个符号表示焊接符号？A. ⊕B. ⊗C. ⊕⊗D. ⊕⊕答案：B8. 在机械制图中，如果一个零件的表面需要进行热处理，通常在图纸上如何表示？A. 使用特殊标记B. 使用颜色标记C. 使用文字说明D. 使用符号标记9. 机械制图中，以下哪个符号表示螺纹？A. ∞B. ∅C. ∥D. ∞∥答案：D10. 在机械制图中，标注尺寸时，如果尺寸线与被标注的线段平行，应如何处理？A. 直接标注B. 画箭头指向被标注线段C. 用引线标注D. 不标注答案：A二、填空题（每题2分，共20分）1. 在机械制图中，____线用于表示物体的中心线或对称线。

答案：中心2. 机械制图中，标注尺寸时，尺寸数字应写在____上。

答案：尺寸线3. 在机械制图中，____线表示物体的可见轮廓线。

答案：实线4. 机械制图中，如果需要表示物体的轴线，应使用____线。

答案：点划线5. 在机械制图中，____符号用于表示物体的对称平面。

答案：中心6. 机械制图中，标注尺寸时，如果尺寸线与被标注的线段不平行，应使用____。

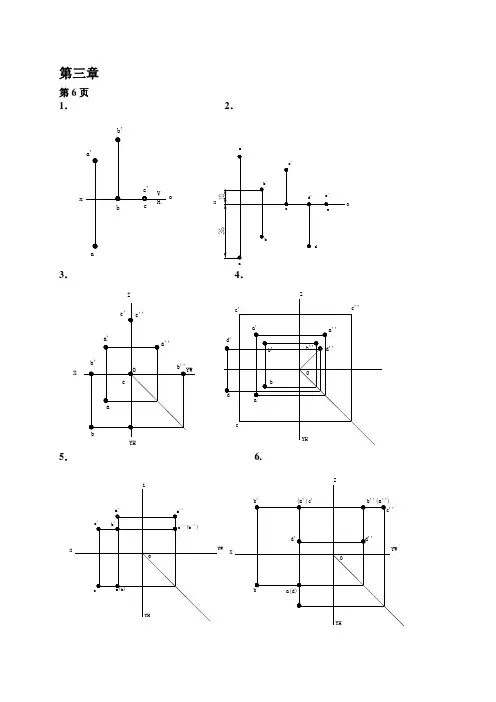

第三章第6页1． 2．xoab'XOa 'a3． 4．Z XYH5．6.XX4. 5.Z第8页 6.真长第9页 6.7.oc ox4.5.xom'of''z6.7.oxs'b'8. 9.ooz第四章第12页1.2.e'' 4.1.3.6.2.3.5.1.5.6.7.第16页1.第五章第19页34第22页54211.4.第七章第35页1.2.球面与圆柱体相交4.1.4.1.4.2．A-A第41页 3.C-C第八章1.2.3.外螺纹4.4.根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm，螺距3mm，单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属（2）细牙普通螺纹，公称直径30mm，螺距2mm，单线，右旋，螺纹公差带：中径5g，大径6g，旋合长度属于中等的一组。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

（4）梯形螺纹，公称直径30mm，螺距6mm，双线，左旋。

5.5根据标注的螺纹代号，查表并说明螺纹的各要素：（2）（1）螺距为 mm; 线数为 ; 旋向为 ; 螺纹公差带为 。

该螺纹为 螺纹； 尺寸代号为 ； 大径为 mm; 小径为 mm; 螺距为 mm。

梯形204双线左旋7H55o非密封管1/220.95518.6311.814。

《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。

正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。

正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。

正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。

正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。

正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。

3、AB、CD直线的正面投影应标记为（）。

正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。

正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。

正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。

正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。

正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。

正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。

正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。

正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。

第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

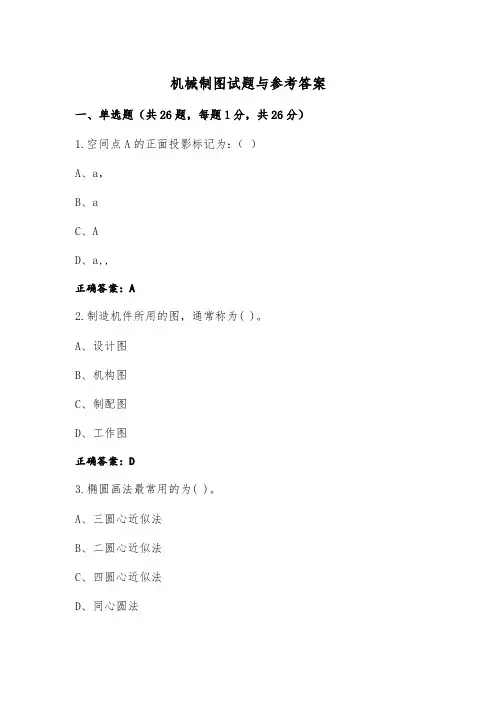

机械制图试题与参考答案一、单选题（共26题，每题1分，共26分）1.空间点A的正面投影标记为：（）A、a，B、aC、AD、a,,正确答案：A2.制造机件所用的图，通常称为( )。

A、设计图B、机构图C、制配图D、工作图正确答案：D3.椭圆画法最常用的为( )。

A、三圆心近似法B、二圆心近似法C、四圆心近似法D、同心圆法正确答案：C4.下列比例当中表示缩小比例的是（）。

A、1B、2:1C、1:2D、1:1正确答案：C5.在绘制草图时，线条加深的顺序是（）。

A、一边加深图形一边注尺寸和写字;B、加深图形和注尺寸及写字不分先后C、先注尺寸和写字后加深图形;D、先加深圆或圆弧后加深直线;正确答案：D6.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于oy轴正确答案：A7.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A8.轴上键槽的移出断面图主要是为了表达键槽的（）。

A、高度B、长度C、宽度D、深度正确答案：D9.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、极限尺寸D、尺寸偏差正确答案：A10.允许尺寸变化的两个界限值，称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：D11.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、剖面符号C、箭头D、标注正确答案：C12.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、粗实线B、细实线C、细点画线D、波浪线正确答案：D13.螺纹的公称直径指的是（）。

A、大径B、中径C、小径D、直径正确答案：A14.Α0 图纸的大小为Β×L：（）A、841×1189B、841×594C、210×297D、420×297正确答案：A15.下列线条中如在图形上重复时，最优先者为( )。

❖1-3 平面机构具有确定的运动条件是什么？答：必须使原动件数目等于机构的自由度数。

❖1-5 试确定下列平面机构的自由度（图中绘有箭头的活动构件为原动件）：a)推土机的推土机构；d)渣口堵塞机构；f)筛料机机构。

❖解：a)推土机的推土机构活动构件数n＝5，低副PL＝7（6个转动副，一个移动副）高副PH＝0。

F＝3×5－2×7－0＝1 等于原动件数∴有确定运动。

❖d) 渣口堵塞机构由分析可知与杆1相连的滚子2，属于局部自由度∴计算机构自由度时应排除。

则n＝6 PL＝8（7个转动副，1个移动副）PH＝1∴F＝3×6－2×8－1＝1等于原动件数f) 筛选机的筛料机构由图：杆1和杆2焊在一起属于一体，与杆3相连的滚子4绕其中心的转动是一个局部自由度∴n＝6 PL＝8（6个转动副，2个移动副）PH＝1∴F＝3×6－2×8－1＝1等于原动件数3-5.已知一曲柄滑块机构的滑块行程H=60mm,偏距e=20mm,行程速比系数K=1.4,试确定曲柄和连杆的长度l2和l3。

（规定用作图法求之）解：(1) 由行程速比系数K，求出极位夹角θ。

θ＝180°×(K－1)／(K+1)＝180°×(1.4－1) ／(1.4＋1)＝30°选比例尺u＝1:2，作图，可得：(2) 连接C1和C2，并作C1M垂直于C1C2,C1C2＝H;(3) 作∠C1C2N＝90°－θ＝60°，C2N与C1M相交于P点, 由图可见, ∠C1PC2＝θ＝30°;4)作三角形PC1C2的外接圆O,则曲柄的固定铰链中心A必在该圆上。

(5)作与C1C2线相距为e的平行线，与外接圆O交于的点即为A点，连接AC1、AC2，则∠C1AC2＝θ。

(6)因极限位置处曲柄与连杆共线，故AC1＝l3－l2,AC2= l3＋l2，所以曲柄长度l2=(AC2－AC1) ／2;由比例尺量得：AC1＝28mm,AC2＝82mm,所以l2＝(82－28) ／2＝27mm。

机械制图习题含参考答案一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.后视图是（）。

A、由后向前投影B、由右向左投影C、由前向后投影D、由左向右投影正确答案：A3.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A4.绘制局部放大图时，如果同一机件上有几处被放大的部位，各处的放大比例可以不同，但必须用（）依次编号，表明被放大的部位。

A、罗马数字B、大写中文数字C、阿拉伯数字D、英文大写字母正确答案：A5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、放大一倍B、1×2C、1:2D、2:1正确答案：D6.机件的真实大小以图样上标注的( )为依据，与图形的大小及绘制的准确度无关。

A、文字说明B、比例C、尺寸数值D、标题栏正确答案：C7.重合断面的轮廓用（）画出。

A、波浪线B、点划线C、粗实线D、细实线正确答案：D8.机械图样中，表示轴线、对称中心线等采用（）。

A、细点画线B、波浪线C、细实线D、粗实线正确答案：A9.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、3B、4C、2.5D、2正确答案：D10.截交线所围成的截面图形称为（）。

A、截断面B、截切体C、截交线D、截平面正确答案：A11.图样上的尺寸是零件的（）尺寸。

A、修理B、毛胚C、最后完工D、下料正确答案：C12.图纸装订成册折迭时，图面之标题栏必须折在( )。

A、底面B、上面C、内侧D、背面正确答案：B13.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：D14.图纸中汉字应写成（）体，采用国家正式公布的简体字。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。

大学机械制图考试题及答案详解一、选择题（每题2分，共20分）1. 在机械制图中，第一角投影法与第三角投影法的主要区别在于（）。

A. 视图的放置角度B. 观察者的位置B. 视图的数量D. 视图的表达方式答案：B2. 下列哪个符号表示螺纹（）。

A. ⊥B. ∅C. M20×1.5D. φ20答案：C3. 在机械制图中，尺寸线通常使用（）绘制。

A. 粗实线B. 细实线C. 虚线D. 点画线答案：B4. 机械零件图中，表面粗糙度的标注通常使用（）。

A. 符号B. 文字C. 数字D. 图形答案：A5. 以下哪个视图不是基本视图之一（）。

A. 正视图B. 侧视图C. 俯视图D. 斜视图答案：D6. 在机械制图中，局部视图用于表达零件的（）。

A. 整体形状B. 局部细节C. 尺寸大小D. 材料特性答案：B7. 螺纹的公称直径是指（）。

A. 外径B. 中径C. 内径D. 任意直径答案：B8. 在机械制图中，断裂视图的画法是（）。

A. 使用虚线表示断裂部分B. 使用细实线表示断裂部分C. 使用粗实线表示断裂部分D. 不使用任何线条表示断裂部分答案：A9. 机械制图中，中心线通常用来表示（）。

A. 对称特征B. 尺寸线C. 螺纹D. 倒角答案：A10. 下列哪个标注不是尺寸标注（）。

A. 长度B. 宽度C. 粗糙度D. 高度答案：C二、填空题（每题2分，共20分）11. 在机械制图中，剖面线通常用于表示零件的_________。

答案：内部结构12. 第三角投影法中，主视图位于_________的前方。

答案：物体13. 机械制图中，倒角的符号是_________。

答案：一个倒置的“V”14. 标注尺寸时，线性尺寸的起点通常使用_________表示。

答案：箭头15. 在机械制图中，局部放大图可以更清晰地显示零件的_________。

答案：局部细节16. 螺纹的螺距是指相邻两个螺纹之间的_________。

答案：轴向距离17. 机械制图中，虚线通常用于表示_________。
