315MHz无线模块总结与注意事项

315M无线模块数据传输常用的近距离无线传输有很多种方式：1）CC1100/NRF905433MHz无线收发模块；2）NRF24012.4GHz无线收发模块；3）蓝牙模块；4）Zigbee系列无线模块；以上1/2/3模块，一个大概要几十块钱，一套加起来要一百多块，4就更贵了，单个就要上百块钱。

而常用的315M遥控模块就便宜很多了，收发一套淘宝上才卖8块钱。

这种模块用途极其广泛，例如遥控开关/汽车/门禁/防盗等，大部分是配合2262/2272编解码芯片实现开关的功能。

如果能够利用315M模块实现数据传输，透明传输串口数据，那将是无线数据传输最廉价的方式。

就是这种模块，不带编码解码芯片的，淘宝价一套8块钱：发送电路图，使用声表，工作稳定：接收电路图，超外差接收，用了一片LM358：试验一：单片机串口发送端TX直接接315M发送模块的TXD，另外一个串口的接收端RX直接接315M 接收模块的DATE输出端：结果如上图所示，串口发送单字节0x50的时候，串口TX端的波形如上图上半部分所示，一个开始位，一个停止位，8个数据位（低位在前高位在后）。

下半部分是通过315M模块无线传输之后，在串口接收端RX收到的波形。

接收下来之后，发现数据传输错误，发送0x50，收到的是0x05，发0x40收到0x01，发送0x41收到0x50，发送0x42收到0x28。

传输错误的原因：在有数据时候，波形是正确的。

但是串口TX端在空闲的时候，是高电平状态，而通过315M无线传输之后，空闲时候却是低电平状态！结果就是接收电路读出的数据错开了一位，数据传输错误。

试验二：串口TX经过反相后，再通过315M模块传输，接收端再反相一下，电路图如下：这次数据传输成功了！1）在1200bps和2400bps速率下，在数据传输期间，数据是正确的，但是数据发送完成后，接收端会收到一大堆的乱码；2）在4800bps速率下，首字节丢失，其他字节传输正常，发送完成后仍然跟着一堆乱码。

315MHz无线模块总结与注意事项315MHz无线模块总结与注意事项：1.发射和接收模块接天线时，最好选用25厘米长的导线，远距离传输时最好能够竖立起来。

2.发射模块工作电压：DC 3～12V ；接收模块工作电压：DC 5V ，输出方式：TTL电平 .3.TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统。

4.编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平。

5.PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441种地址码,PT2262/2272最多可有6位(D0-D5)数据端管脚，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用。

6.地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

7.振荡电阻还必须匹配，否则接收距离会变近甚至无法接收。

8.PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L 表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。

M 表示非锁存输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。

后缀的6和4表示有几路并行的控制通道，当采用4路并行数据时（PT2272-M4)，对应的地址编码应该是8位，如果采用6路的并行数据时(PT2272-M6)，对应的地址编码应该是6位。

9.推荐学习模块：24L01模块，蓝牙无线模块 PT2262 PT22721.3M200K 1.5M270K 2.2M 390K PT2262 PT2272 3.3M 680K 4.3M 820K。

关于无线遥控315模块的发射与接收最近为了开发无线数据传输项目，看了不少无线数据发送与接收的资料，其中无线遥控315模块比较便宜和应用比较广泛，以下是单片机模拟2272软件解码；在无线遥控领域，PT2262/2272是目前最常用的芯片之一，但由于芯片要求配对使用，在很大程度上影响了该芯片的使用，笔者从PT2262波形特征入手，结合应用实际，提出软件解码的方法和具体措施。

一、概述PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出。

PT2262/2272必须用相同地址码配对使用，当需要增加一个通讯机时，用户不得不求助于技术人员或厂家来设置相同地址码，客户自己设置相对比较麻烦，尤其对不懂电子的人来说。

随着人们对操作的要求越来越高，PT2262/2272的这种配对使用严重制约着使用的方便性，人们不断地要求使用一种无须请教专业人士，无须使用特殊工具，任何人都可以操作的方便的手段来弥补PT2262/2272的缺陷，这就是PT2262软件解码。

二、解码原理上面是PT2262的一段波形，可以看到一组一组的字码，每组字码之间有同步码隔开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然后对后面的字码进行脉冲宽度识别即可。

2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。

因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃下面我们来仔细看一下PT2262的波形特征：振荡频率f=2*1000*16/Rosc(kΩ) kHz 其中Rosc为振荡电阻这里我们选用的是一种比较常用的频率f≈10 kHz, Rosc=3.3MΩ(以下同)。

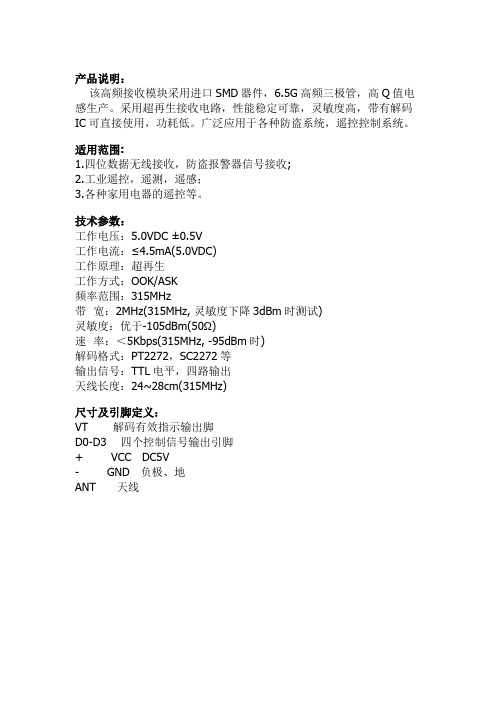

产品说明：该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产。

采用超再生接收电路，性能稳定可靠，灵敏度高，带有解码IC可直接使用，功耗低。

广泛应用于各种防盗系统，遥控控制系统。

适用范围:1.四位数据无线接收，防盗报警器信号接收;2.工业遥控，遥测，遥感；3.各种家用电器的遥控等。

技术参数：工作电压：5.0VDC ±0.5V工作电流：≤4.5mA(5.0VDC)工作原理：超再生工作方式：OOK/ASK频率范围：315MHz带宽：2MHz(315MHz, 灵敏度下降3dBm时测试)灵敏度：优于-105dBm(50Ω)速率：＜5Kbps(315MHz, -95dBm时)解码格式：PT2272，SC2272等输出信号：TTL电平，四路输出天线长度：24~28cm(315MHz)尺寸及引脚定义：VT 解码有效指示输出脚D0-D3 四个控制信号输出引脚+ VCC DC5V- GND 负极、地ANT 天线下图中左从至右分别为：VT、D3、D2、D1、D0、VCC、GND可与下面的遥控器配套使用:使用注意事项：1、天线用软导线或其它硬质金属（如拉杆天线），长度大约28cm （315MHz）或24cm（433MHz），尽量拉直使用。

不要靠近金属物体。

2、电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。

3、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。

4、注意编码IC和解码IC的速率一致和码的格式一致（即振荡电阻要匹配），否则将会影响距离乃至不能通讯。

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

【质量特点】：1、该发射模块可和市场上固定码、学习码的同频率接收模块任意配套使用，可配套本店无线接收模块。

2、声表稳频、性能稳定；工作电压范围宽；产品一致性好，性价比高。

【注意事项】：亲请详细的参考我们的脚位顺序，同时对照您的主机脚位顺序，看是否相同。

无线发射模块无线发射头发射板 3-12V通用电压脚位及使用说明：脚位（从左到右）及使用说明：脚位名称功能说明1 ATAD 数据输入脚2 VCC 电源正极3 GND 电源负极发射模块一共有三个外部接口，上面有英文表示。

"VCC"表示接电源正极，" ATAD"表示"GND"表示接电源负极。

用途：遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域一、技术参数产品名称：不带编码发射模块型号：MX-F01工作电压：3-12V工作频率：315MHz待机电流：0mA工作电流：20-28mA传输距离：>500m（开阔地接收板灵敏度在-103dBm以上距离）输出功率：16dBm (40mW)传输速率：<10Kbps调制方式：OOK（调幅）工作温度： -10℃~+70℃尺寸：19×19×8mm备注：如亲对距离要求较远，可接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度的约为23cm，433M的约为17cm；天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及源的地方；。

用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW 稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

315M/433M接收解码模块说明
-关键词：遥控器，编码器，解码器，解码模块，滚动码解码器，固定码解码器，学习码解码器，智能家居灯控解码器，安防解码器，嵌入式解码器，嵌入式解码模块。

1．特性说明
●采用高灵敏度的接收芯片，接收灵敏度可达-107dBm
●可解12bit固定码，20bit学习码，滚动码
●透明转换传输，标准UART接口，
●功耗低
●宽压供电
●结构简单，安装方便
2．应用领域
●智能家居
●遥控键盘
●遥控玩具
●远距离RFID
●遥控门
3．模块结构图
模块板框尺寸：
模块实物图：
4．引脚功能说明引脚图：
5．电气特性
6．典型应用电路
以上是RF-315M-1的模块跟其他类型的MCU标准TTL电平串口通讯，注意需要交叉。

以上是RF-315M-1的模块跟PC电脑之间的通讯，需要使用232的电平转换芯片，注意信号线需要交叉。

8．封装尺寸图
9．支持与服务
9．1．针对产品如何使用，提供技术指导；用户无需了解射频知识和编码知识，即可快速开发产品推上市场
9．2．如果在运输中造成损坏，请第一时间与我们联系，请返回并无条件免费更换9．3．产品保质一年，永久保修，期间如因人为损坏（短路），请返回仅收成本费即可更换
9．4．遇到问题，请及时向我们反馈细节，欢迎在线交流，必要时会主动电话技术交流9．5．提供定制化服务，电路定制化和程序定制化。

9．6．技术扣扣：二七四九七六三六五一
158+58=216。

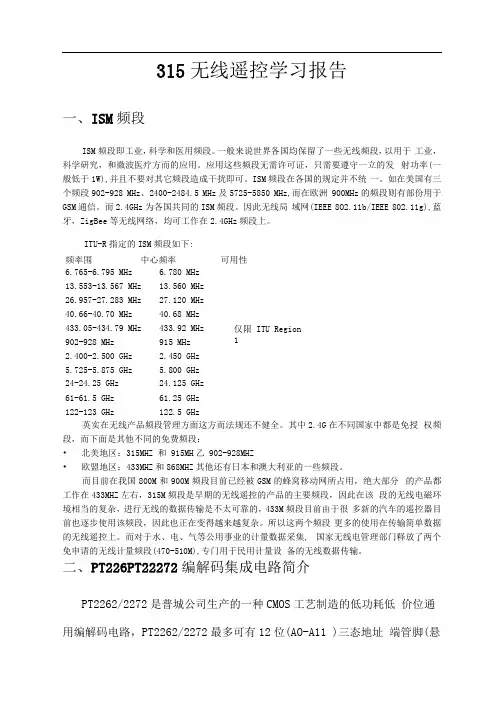

315无线遥控学习报告一、ISM 频段ISM 频段即工业，科学和医用频段。

一般来说世界各国均保留了一些无线频段，以用于 工业，科学研究，和微波医疗方而的应用。

应用这些频段无需许可证，只需要遵守一立的发 射功率(一般低于1W),并且不要对其它频段造成干扰即可。

ISM 频段在各国的规定并不统 一。

如在美国有三个频段902-928 MHz 、2400-2484.5 MHz 及5725-5850 MHz,而在欧洲 900MHz 的频段则有部份用于GSM 通信。

而2.4GHz 为各国共同的ISM 频段。

因此无线局 域网(IEEE 8O2.11b/IEEE 802.11g),蓝牙，ZigBee 等无线网络，均可工作在2.4GHz 频段上。

英实在无线产品频段管理方面这方而法规还不健全。

其中2.4G 在不同国家中都是免授 权频段，而下面是其他不同的免费频段：•北美地区：315MHZ 和 915MH 乙 902-928MHZ • 欧盟地区：433MHZ 和868MHZ 其他还有日本和澳大利亚的一些频段。

而目前在我国800M 和900M 频段目前已经被GSM 的蜂窝移动网所占用，绝大部分 的产品都工作在433MHZ 左右，315M 频段是早期的无线遥控的产品的主要频段，因此在该 段的无线电磁环境相当的复杂，进行无线的数据传输是不太可靠的，433M 频段目前由于很 多新的汽车的遥控器目前也逐步使用该频段，因此也正在变得越来越复杂。

所以这两个频段 更多的使用在传输简单数据的无线遥控上。

而对于水、电、气等公用事业的计量数据采集, 国家无线电管理部门释放了两个免申请的无线计量频段(470-510M),专门用于民用计量设 备的无线数据传输。

二、PT226PT22272编解码集成电路简介PT2262/2272是普城公司生产的一种CMOS 工艺制造的低功耗低 价位通用编解码电路，PT2262/2272最多可有12位(AO-A11 )三态地址 端管脚(悬频率围 中心频率6.765-6.795 MHz 6.780 MHz13.553-13.567 MHz13.560 MHz 26.957-27.283 MHz27.120 MHz 40.66-40.70 MHz40.68 MHz 433.05-434.79 MHz433.92 MHz 902-928 MHz915 MHz 2.400-2.500 GHz2.450 GHz 5.725-5.875 GHz5.800 GHz 24-24.25 GHz24.125 GHz 61-61.5 GHz61.25 GHz 122-123 GHz 122.5 GHz 仅限 ITU Region 1 仅限 ITU Region ITU-R 指定的ISM 频段如下:可用性空，接高电平，接低电平)，任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚，设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

315m发射模块电路原理随着科技的不断进步，无线通信技术也在不断发展。

315m发射模块是一种常用的无线通信模块，广泛应用于无线遥控、车载防盗、安防监控等领域。

本文将从基本原理、电路结构和工作方式三个方面介绍315m发射模块电路的原理。

一、基本原理315m发射模块采用超外差技术，即将待发送的信号频率与一定的参考频率进行相减，得到中频信号。

然后通过射频调制电路将中频信号调制成射频信号，再经过功放电路放大后，通过天线发送出去。

接收方收到射频信号后，经过解调电路解调出中频信号，再经过滤波电路得到原始信号。

二、电路结构315m发射模块的电路结构主要包括射频调制电路、功放电路、天线和供电电路等部分。

射频调制电路由射频振荡器、混频器和滤波器等组成，其中射频振荡器产生参考频率信号，混频器将待发送信号与参考频率信号相减得到中频信号，滤波器对中频信号进行滤波以去除杂散频率。

功放电路负责将中频信号放大到适合发送的射频信号功率。

天线将放大后的射频信号辐射出来。

供电电路为模块提供工作所需的电源。

三、工作方式315m发射模块的工作方式主要分为调制和发射两个阶段。

在调制阶段，待发送的信号通过射频调制电路进行调制，即与参考频率信号相减得到中频信号。

调制的方式可以是幅度调制、频率调制或相位调制等。

在发射阶段，中频信号经过功放电路放大后，通过天线辐射出去。

需要注意的是，315m发射模块的工作频率是固定的，一般为315MHz。

这是因为在无线通信领域，为了避免干扰和冲突，不同设备需要使用不同的工作频率。

总结起来，315m发射模块电路的原理是基于超外差技术，通过射频调制电路将待发送信号调制成射频信号，再经过功放电路放大后，通过天线发送出去。

它的电路结构包括射频调制电路、功放电路、天线和供电电路等部分。

工作方式主要分为调制和发射两个阶段。

315m发射模块的应用广泛，为无线通信提供了便利，使得遥控、防盗、监控等领域得以快速发展。

希望通过本文的介绍，读者对315m发射模块电路原理有更清晰的了解。
