论大体积混凝土施工技术

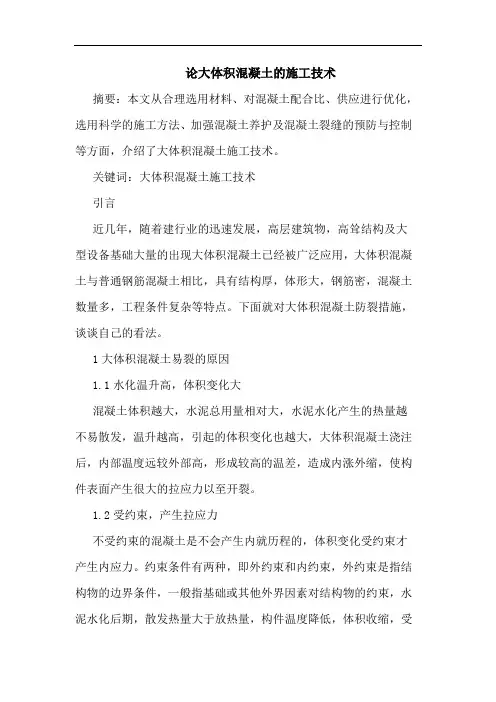

论大体积混凝土的施工技术摘要：本文从合理选用材料、对混凝土配合比、供应进行优化，选用科学的施工方法、加强混凝土养护及混凝土裂缝的预防与控制等方面，介绍了大体积混凝土施工技术。

关键词：大体积混凝土施工技术引言近几年，随着建行业的迅速发展，高层建筑物，高耸结构及大型设备基础大量的出现大体积混凝土已经被广泛应用，大体积混凝土与普通钢筋混凝土相比，具有结构厚，体形大，钢筋密，混凝土数量多，工程条件复杂等特点。

下面就对大体积混凝土防裂措施，谈谈自己的看法。

1大体积混凝土易裂的原因1.1水化温升高，体积变化大混凝土体积越大，水泥总用量相对大，水泥水化产生的热量越不易散发，温升越高，引起的体积变化也越大，大体积混凝土浇注后，内部温度远较外部高，形成较高的温差，造成内涨外缩，使构件表面产生很大的拉应力以至开裂。

1.2受约束，产生拉应力不受约束的混凝土是不会产生内就历程的，体积变化受约束才产生内应力。

约束条件有两种，即外约束和内约束，外约束是指结构物的边界条件，一般指基础或其他外界因素对结构物的约束，水泥水化后期，散发热量大于放热量，构件温度降低，体积收缩，受边界条件约束，产生拉应力。

抗拉能力低。

混凝土是脆性材料，抗压能力较高，抗拉能力较低，抗拉强度仅为抗压强度的1/10左右；极限拉伸也很小，大体积混凝土温度变形受约束时产生的拉应变很容易产生裂缝。

以上三方面同时存在，并达到相当程度必然会发生裂缝，缺少其中一个，或其中一个没有达到相当程度，裂缝可能不会发生，大体积混凝土裂缝产生的最根本原因是水化温升的引起的体积变化。

2大体积混凝土防裂的措施2．1应选好原材料2．1．1水泥的选用混凝土主要考虑抗裂缝性能好，兼顾低热和高强两方面的要求，部分表层混凝土，除抗裂性能外，还要求抗冻融性，耐磨性，抗蚀性，强度高及干缩较小，故此施工一般可用低热矿渣水泥，中、高标号的中低热硅酸水泥，此外，采用的水泥应对其品种，级别，包装和散装仓号，出厂日期等进行检查，并应对其强度，安定性及其他必要的性能进行复检，其质量必须符合现行国家标准的规定方可使用。

论土木工程中大体积混凝土结构施工技术随着城市化进程的加快，土木工程中对大体积混凝土结构的需求也越来越大。

大体积混凝土结构通常用于建筑物的地下结构、水工建筑、桥梁等工程中，其施工技术与普通混凝土结构有很大的差异。

掌握大体积混凝土结构的施工技术对于土木工程的工程师和施工人员来说都至关重要。

本文将就土木工程中的大体积混凝土结构施工技术展开探讨。

一、大体积混凝土结构概述大体积混凝土结构是指单体体积较大的混凝土结构，通常用于基础、水利工程、地下结构等工程中。

与普通混凝土结构相比，大体积混凝土结构具有以下特点：1. 结构体积大，需要使用大量的混凝土；2. 一次浇筑量大，需要考虑混凝土的温度控制和裂缝的防治；3. 对模板支撑和钢筋加工要求高，需要有足够的施工技术和经验；4. 难度较大，施工周期长，要求施工单位有一定的施工实力。

由于大体积混凝土结构的特殊性，其施工技术也相对复杂。

1. 混凝土的搅拌与浇筑大体积混凝土结构通常需要大量的混凝土，因此在现场搅拌和浇筑过程中需要有足够的搅拌设备和浇筑工艺。

在选择混凝土搅拌站和输送设备时，需要考虑搅拌站的产能、混凝土的配合比和输送距离等因素，确保能够满足工程需要。

需要注意控制混凝土的温度，避免过早脱模和温度裂缝的产生。

浇筑时需要采用层层浇筑的方式，避免一次性浇筑过多的混凝土导致温度控制和收缩裂缝的问题。

2. 模板支撑与施工工艺大体积混凝土结构的模板支撑是关键的一环，需要根据工程要求和结构特点设计合理的模板结构，以及合理的支撑方式。

在模板支撑和拆除过程中，需要严格按照工程质量标准和安全要求进行操作，确保模板支撑的安全和稳定。

对于大体积混凝土结构的钢筋加工和绑扎也有较高的要求，需要经验丰富的施工人员进行操作，以确保钢筋的质量和布置符合设计要求。

3. 温度控制与裂缝防治由于大体积混凝土结构的浇筑量较大，混凝土内部的温度产生和收缩变形将对结构的稳定性造成一定影响。

在施工过程中需要加强温度控制和监测，通过控制混凝土的温度和湿度来减小温度应力和收缩应力，减少温度和湿度对混凝土结构的影响。

大体积混凝土的施工技术在现代建筑工程中，大体积混凝土的应用越来越广泛。

大体积混凝土结构厚实、混凝土量大、工程条件复杂，施工技术要求高。

若施工不当，极易产生裂缝等质量问题，影响结构的安全性和耐久性。

接下来，让我们深入探讨一下大体积混凝土的施工技术。

一、大体积混凝土的特点大体积混凝土与普通混凝土相比，具有以下显著特点：1、体积大这是其最直观的特点，混凝土浇筑量通常在几百立方米以上，甚至可达上万立方米。

2、结构厚实大体积混凝土的构件尺寸较大，最小断面尺寸常在 1 米以上。

3、水泥水化热大由于混凝土量大，水泥在水化过程中释放的热量聚集在内部不易散发，导致内部温度升高。

4、施工技术要求高需要采取特殊的施工措施来控制温度应力、防止裂缝产生，并保证混凝土的整体性和耐久性。

二、大体积混凝土施工前的准备工作1、原材料选择（1）水泥：应选用水化热低的水泥，如大坝水泥、矿渣硅酸盐水泥等，以降低水泥水化热。

（2）骨料：粗骨料宜选用粒径较大、级配良好的石子，细骨料宜选用中粗砂，以减少水泥用量和混凝土的收缩。

（3）掺合料：适量掺入粉煤灰、矿渣粉等掺合料，可改善混凝土的和易性，降低水化热。

（4）外加剂：根据需要添加缓凝剂、减水剂等外加剂，以延长混凝土的凝结时间，减少水泥用量。

2、配合比设计通过试验确定合理的配合比，在满足设计强度和施工要求的前提下，尽量减少水泥用量，降低水胶比，以减少水化热和收缩。

3、施工方案制定根据工程特点、现场条件等因素，制定详细的施工方案，包括浇筑顺序、振捣方法、养护措施、温度控制方案等。

4、现场准备（1）清理施工现场，保证场地平整、坚实，排水畅通。

（2）搭建临时设施，如搅拌站、材料堆场、运输通道等。

（3）安装测温设备，为温度监测做好准备。

三、大体积混凝土的浇筑1、浇筑方法（1）分层浇筑：可分为全面分层、分段分层和斜面分层三种方式。

全面分层适用于平面尺寸不大的结构；分段分层适用于厚度不大而面积或长度较大的结构；斜面分层适用于结构的长度超过厚度 3 倍的情况。

大体积混凝土施工论文大体积混凝土施工论文一、设计措施(1)设计中大体积混凝土宜选用中低强度混凝土，强度等级宜在c20－c35范围内，避免采用高强混凝土。

(2)设计和采取合理的结构形式和合理的分块。

大体积混凝土工程施工中如果允许设置水平施工缝，应根据温度裂缝的要求进行分块，且设置必要的连接方式。

(3)合理设置分布钢筋，尽量采用小直径、密间距布置；(4)在改善结构物的约束条件不影响使用时(如承压式基础)，宜在混凝土垫层上设置滑动层。

二、原材料的选择选择合适的混凝土原材料，优化混凝士配合比有利于减少大体积混凝土的裂缝。

1使用低热水泥，并尽量降低水泥用量大体积混凝土产生温度裂缝的主要原因是水泥水化产生的水化热。

由于矿物成分及掺加混合材数量不同，水泥的水化热差异比较大，铝酸三钙和硅酸三钙含量高的，水化热亦高，而混合材掺量多的水泥水化热则较低。

为降低水化绝热温升、减小体积变形，大体积混凝土一般应使用水化热较低的中热硅酸盐水泥和低热矿渣水泥。

同时，在满足强度的要求下，尽量降低水泥用量，通常有多种方法可以达到这个目的，如选用级配良好的骨料、采用后期强度作为设计强度、掺入混合料和减水剂等。

因此，使用低热水泥和降低水泥用量能有效控制大体积混凝土的内部最高温度，降低混凝土的内外温差。

减少大体积混凝土的裂缝。

2骨料选择粗骨料宜优先选用自然连续级配和碎石，连续级配骨料配制混凝土具有较好的和易性，可以适当减少水泥用量，达到相应的强度，使混凝土均匀、易密实。

而用碎石拌制的混凝土有较高的强度、良好的抗裂性能。

细骨料宜选用中粗砂。

通过试验表明每立方混凝土能够减少水泥用量20－25kg，通常，每立方混凝土减少10kg水泥，在绝热温升中，温度就会降低1℃。

3掺加粉煤灰掺加粉煤灰可以有效改善混凝土的干缩性和脆性，也可以降低混凝土的水化热。

粉煤灰是大体积混凝土中防裂效果最好的一种外加剂。

但粉煤灰的掺量不宜过大。

否则会出现早期强度低、低温泌水大的缺点。
