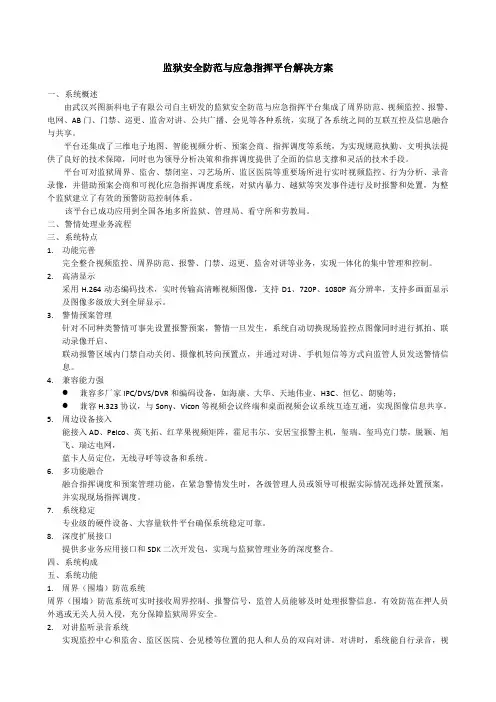

监狱安全防范与应急指挥平台解决方案一、系统概述由武汉兴图新科电子有限公司自主研发的监狱安全防范与应急指挥平台集成了周界防范、视频监控、报警、电网、AB门、门禁、巡更、监舍对讲、公共广播、会见等各种系统，实现了各系统之间的互联互控及信息融合与共享。
平台还集成了三维电子地图、智能视频分析、预案会商、指挥调度等系统，为实现规范执勤、文明执法提供了良好的技术保障，同时也为领导分析决策和指挥调度提供了全面的信息支撑和灵活的技术手段。
平台可对监狱周界、监舍、禁闭室、习艺场所、监区医院等重要场所进行实时视频监控、行为分析、录音录像，并借助预案会商和可视化应急指挥调度系统，对狱内暴力、越狱等突发事件进行及时报警和处置，为整个监狱建立了有效的预警防范控制体系。
该平台已成功应用到全国各地多所监狱、管理局、看守所和劳教局。
二、警情处理业务流程三、系统特点1.功能完善完全整合视频监控、周界防范、报警、门禁、巡更、监舍对讲等业务，实现一体化的集中管理和控制。
2.高清显示采用H.264动态编码技术，实时传输高清晰视频图像，支持D1、720P、1080P高分辨率，支持多画面显示及图像多级放大到全屏显示。
3.警情预案管理针对不同种类警情可事先设置报警预案，警情一旦发生，系统自动切换现场监控点图像同时进行抓拍、联动录像开启、联动报警区域内门禁自动关闭、摄像机转向预置点，并通过对讲、手机短信等方式向监管人员发送警情信息。
4.兼容能力强●兼容多厂家IPC/DVS/DVR和编码设备，如海康、大华、天地伟业、H3C、恒亿、朗驰等；●兼容H.323协议，与Sony、Vicon等视频会议终端和桌面视频会议系统互连互通，实现图像信息共享。
5.周边设备接入能接入AD、Pelco、英飞拓、红苹果视频矩阵，霍尼韦尔、安居宝报警主机，玺瑞、玺玛克门禁，脱颖、旭飞、瑞达电网，蓝卡人员定位，无线寻呼等设备和系统。
6.多功能融合融合指挥调度和预案管理功能，在紧急警情发生时，各级管理人员或领导可根据实际情况选择处置预案，并实现现场指挥调度。
数字化监狱安全防范与应急指挥平台解决方案2012-8-20目录第一章系统概述 (5)1.1、设计原则 (5)1、标准化 (5)2、可靠性 (6)3、实用性 (6)4、安全性 (6)5、先进性 (6)6、开放性 (6)7、联动性 (7)8、易管理、易维护 (7)1.2、设计依据 (7)1.3、系统原理图 (9)1.4、建设目标 (10)1、业务协同性强 (10)2、应用集成度深 (10)3、智能化程度高 (10)4、操作简易性好 (11)1.5、各个系统之间的联动 (11)1、与报警系统的联动 (11)2、与门禁系统的联动 (12)4、与电子巡更系统联动 (13)6、与警务通系统的联动 (14)第二章视频监控报警系统 (15)2.1、系统概述 (15)2.2、监控点的选择 (15)2.3、监控报警系统联网示意图 (16)第三章周界报警防范管理系统 (17)3.1、系统概述 (17)3.2、报警系统功能 (18)一般警示性报警 (18)人工手动报警 (18)3.3、周界防范系统的类别 (19)3.4、设计思路 (19)3.5、设备选型 (20)1、监控中心报警主机（AL-7416） (20)2、遮挡式微波入侵探测器AL-150D (21)3、单防区总线接入报警输入输出模块（PTK-7560） (23)4、8光束红外多光对射 (24)5、监狱高分贝语音报警喇叭 (26)6、防盗报警专用UPS开关稳压后备电源（DS-450） (27)7、真人语音LED报警显示屏（DS-450） (28)3.6、报警联动 (29)3.7、监控系统与周界报警系统对接 (30)第四章互助自卫报警系统 (31)4.1、系统概述 (31)4.2、系统特点 (31)1、报警联动 (31)2、电子地图功能 (32)3、多个报警排队功能 (32)4、短信及EMAIL报警功能 (32)5、可实现布防撤防功能 (32)6、报警解除功能 (32)7、信息发布功能 (32)8、定时提醒功能 (33)9、与门禁一卡通整合功能 (33)10、与报警和消防、技防联动功能 (33)第五章巡更管理系统 (34)5.1、系统介绍 (34)5.2、电子地图、巡更路线和巡更点 (35)5.3、巡更人员和巡更班组 (36)5.4、巡更班次、排班规律和排班 (36)5.5、巡更计划 (36)5.6、报警记录显示和查询 (37)5.7、报警确认信息查询及打印 (37)5.8、巡更记录查询 (37)5.9、重新统计未巡更点 (37)5.10、操作员权限 (38)第六章车辆管理系统 (39)6.1、系统概述 (39)6.2、车辆管制系统图 (39)第七章 AB门管理系统 (44)7.1、概述 (44)7.2、监狱二道门门禁设计 (44)1、二道门控制功能 (44)2、监狱二道门禁系统管理功能 (44)3、监狱二道门禁系统查询功能 (45)第八章门禁管理系统 (46)8.1、软件对报警及联动部分的控制 (47)8.2、系统集成软件特点： (48)8.3、电子地图监控和控制 (50)8.4、一键锁死 (52)8.5、反潜回、防跟随功能 (53)8.6、防胁迫 (53)第九章会见管理系统 (54)第十章警务通管理系统 (56)10.1、警务通特点 (56)1、分权限管理 (56)2、显示界面直观 (56)3、系统联动 (57)4、声音提示 (57)5、状态显示 (57)6、权限关闭开通返回 (57)7、统一的数据库管理 (58)8、进出记录查询 (58)9、可手工开通或屏蔽手机信号 (59)10、可扩展性强 (59)10.2、警务通在监狱现场分布示意图 (60)10.3、干警在进入、外出监狱时警务通信号处理流程 (62)第一章系统概述近年来，在省司法厅、省监狱局的正确领导下，经过近几年设施改造和内部布局的调整，发挥了系统的效率和稳定性，减少了工作人员的工作强度并提高了工作效率，但随着行业的发展，对各个职能部门在各项工作管理、安保工作等方面也提出了更高要求，如何更好的保障各监狱的安全运行，也对监狱科学管理提出了更严格的要求，而现有的系统功能较为简单，联网程度较低。
科达公安图像信息综合应用解决方案封二：广告页●全面整合多个部门、多种类型的图像资源，实现全省图像信息资源联网共享●拓展视频调度、图像信息库、网上督查、智能分析、信息报送、治安防控、重大活动保卫、要员警卫、3G无线监控、可视指挥调度等多项业务功能，并实现统一管控●与公安数字审讯、监所管理、治安卡口、电子警察等系统实现对接，全面升级系统功能应用●省、市、区(县)三级平台级联部署，实现全省视频资源分级、分域管理与应用行业背景近年来，在党委、政府的重视支持下，各级公安机关根据省公安厅的统一部署，积极推进“金盾工程”建设，目前已卓有成效。
为进一步实现科技强警，提高公安部门指挥决策、侦查破案、治安防控和执法监督能力，各省公安厅提出了全省公安图像信息综合应用平台建设新目标，通过对现有公安各类图像信息资源进行整合，实现全省图像信息资源的联网共享、存储查询以及交通管理、网上督察、智能识别、轨迹分析等功能。
通过对图像信息资源的整合再应用，可提升各级公安指挥中心的应急指挥能力，建立协调有序、反应快速、指挥畅通的公安应急指挥体系，为公安刑侦破案提供线索服务，为各业务部门提供图像信息共享和应用服务。
目前公安图像资源系统的现状可归纳为四点：一是各地视频监控系统以部门和区域建设为主，标准不统一，系统独立、不能互联互通,无法实现资源共享；二是部分监控点重复建设、管理不规范，不能发挥整体效益；三是没有把图像资源转换为信息资料，为公安打防管控、情报研判、侦察破案和内部监督管理工作起到的实战辅助效用不够；四是各业务系统相互独立，不能实现业务统一，公安管理的便捷性及效率得不到有效提升。
科达推出公安图像信息综合应用解决方案针对这一现状，领先的视讯厂商——科达，率先推出了业内首套完整的公安图像信息综合应用解决方案，基于科达图像信息综合应用平台以及相应的管理与控制软件，可全面整合多种公安内部及社会面图像资源，实现全省资源共享；提供统一的业务登录与管理界面，实现视频资源调阅、智能分析应用、网上督察、预案管理、治安防控圈、信息报送等多项业务功能于一体。

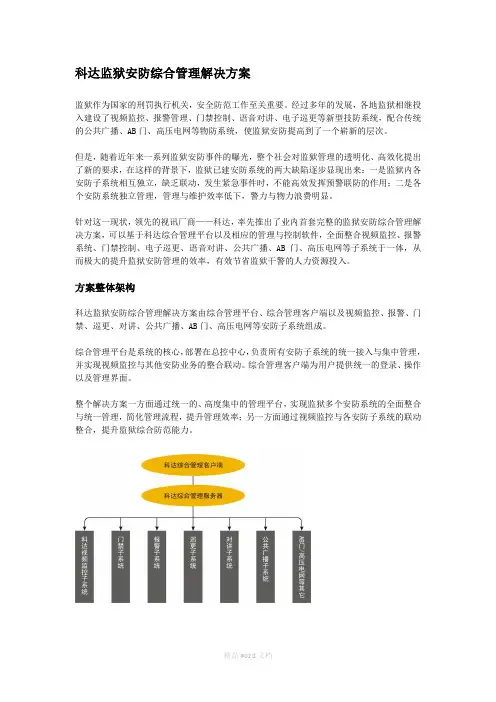

科达监狱安防综合管理解决方案监狱作为国家的刑罚执行机关，安全防范工作至关重要。
经过多年的发展，各地监狱相继投入建设了视频监控、报警管理、门禁控制、语音对讲、电子巡更等新型技防系统，配合传统的公共广播、AB门、高压电网等物防系统，使监狱安防提高到了一个崭新的层次。
但是，随着近年来一系列监狱安防事件的曝光，整个社会对监狱管理的透明化、高效化提出了新的要求，在这样的背景下，监狱已建安防系统的两大缺陷逐步显现出来：一是监狱内各安防子系统相互独立，缺乏联动，发生紧急事件时，不能高效发挥预警联防的作用；二是各个安防系统独立管理，管理与维护效率低下，警力与物力浪费明显。
针对这一现状，领先的视讯厂商——科达，率先推出了业内首套完整的监狱安防综合管理解决方案，可以基于科达综合管理平台以及相应的管理与控制软件，全面整合视频监控、报警系统、门禁控制、电子巡更、语音对讲、公共广播、AB门、高压电网等子系统于一体，从而极大的提升监狱安防管理的效率，有效节省监狱干警的人力资源投入。
方案整体架构科达监狱安防综合管理解决方案由综合管理平台、综合管理客户端以及视频监控、报警、门禁、巡更、对讲、公共广播、AB门、高压电网等安防子系统组成。
综合管理平台是系统的核心，部署在总控中心，负责所有安防子系统的统一接入与集中管理，并实现视频监控与其他安防业务的整合联动。
综合管理客户端为用户提供统一的登录、操作以及管理界面。
整个解决方案一方面通过统一的、高度集中的管理平台，实现监狱多个安防系统的全面整合与统一管理，简化管理流程，提升管理效率；另一方面通过视频监控与各安防子系统的联动整合，提升监狱综合防范能力。
各安防子系统的统一管理通过科达监狱安防综合管理解决方案，可实现视频监控、报警、门禁、巡更、对讲、公共广播等各安防子系统的统一管理。
视频监控子系统的管理视频监控是监狱非常重要的一个技防手段，主要用于实现监狱内重点部位现场图像的实时监控和录像回放。
科达高清视频监控解决方案科达高清监控全面涵盖高清网络摄像机、高清NVR、高清管理平台、高清存储以及高清解码，可为用户提供从前端高清图像采集与传输、中心高清图像管理与存储、后端高清解码与显示在内的一套完整的端到端高清监控解决方案。
款型丰富的高清网络摄像机科达高清网络摄像机拥有功能完善、款型丰富的多个系列高清网络摄像机，包括高清枪机、高清球机、高清半球机、高清云台机、高清红外机、高清激光机等，能够满足用户绝大多数场合下的部署需求。
科达高清网络摄像机均采用H.264编码技术，采用百万像素图像传感器，实现1080P和720P高清视频分辨率，可为用户在各种应用场合实现完善的高清监控应用。
卓越的低照度/宽动态性能视频监控需要涉及各类场所，现场光线也都较复杂，针对此，科达高清网络摄像机既可在没有红外灯辅助的情况下实现最低达0.01 lux的低照度监控，又可实现动态范围达100dB以上的强光场所监控，因而能够完全适应各种光线复杂的监控场所应用。
拥有光纤接口在道路、广场、围墙、野外等监控场所，往往要采用光纤组网的方式，科达高清网络摄像机具有光纤接口，省去了额外部署光电转换器的麻烦，并可大大增加音视频的传输距离，传输信号也不易受到外界电磁辐射的干扰，确保了高清视频的质量。
适应各类室外环境科达专用于室外的高清枪机、高清球机和高清云台机均达到了IP66等级，有强大的防水防尘功能。
尤其是科达高清云台机，它不仅配置了防护罩、雨刷、加热器以适应大雨、低温等恶劣环境，卓越的防震性能还能够保证在大风环境或车载监控中使用时监控图像不抖动，从而可以满足任何极端室外环境下的部署需求。
包括交通行业的高速公路等场地空旷且有大风的场所，以及军工厂等高危机构，科达高清云台机都可以很好的实现应用。
优秀的红外成像性能针对需要进行24小时监控的部署场合，科达推出了红外监控距离从十几米到几百米不等的各类高清红外机。
科达高清红外机采用双滤光片自动切换技术，避免了传统红外机在彩色成像时产生色偏的问题，充分保障红外成像的清晰度。
安防综合管理平台解决方案一安防综合管理平台简介早期的安防产品还处在模拟时代，各子系统之间的关联只能依靠最低层硬件设备的直接连接来实现最简单的联动功能。
在一个监控中心内，各子系统会有各自独立的管理小平台，各平台之间无法实现综合的管理。
各子系统均独立地拥有一套管理程序，各子系统间毫无关联，整个安防子系统设备配置繁杂和重复，管理混乱。
随着楼宇智能化的发展，各类新系统纷纷投入应用，比如楼宇自控BA系统、门禁系统、停车场管理系统、消防系统等都进驻安防管理中心。
但各系统仍各行其事，各自形成不同的报表和处理流程，稍有不慎，管理就出现混乱，最终设备和管理人员越来越多、浪费也越来越严重、机构越来越臃肿。
在这种情形之下，市场就针对管理平台提出了更高的要求。
现在，随着计算机技术、网络技术和软件业的发展，使得各子系统的软连接成为了现实。
网络的发展，又使得不同地域的设备实现了关联和无距离连接。
安防综合管理平台是以IP网络为基础,利用统一的数据库，实现对系统中所有监控设备与各安防子系统的统一管理、报警联动和集中控制的软件系统。
系统在稳定性、集成性、可操控性、数据安全性、存储效率与可靠性均有全面的设计，用户根据需要灵活组合，以满足不同规模的项目需求。
安防综合管理平台，不但实现了多个安防系统的全面整合与统一管理，简化管理流程，提升管理效率；还通过视频监控与各安防子系统的联动整合，提升了各行业的综合防范能力；平台包括专用的视频管理服务器、数据管理服务器、客户端，视频管理服务器是用于集中认证、注册、配置、控制、报警转发控制的专用信令服务器，可以实现完善的视频编解码设备网络管理功能，支持多台信令管理服务器相互协同工作组建多级多域的管理平台。
数据管理服务器主要功能为管理存储设备、存储资源和视频数据，支持对系统所有存储资源进行全方位的监控和管理，支持不间断的视频检索、回放等业务。
客户端可以提供友好方便的人机界面功能，包括对监控对象的实时监视、监听、查询、云台控制、接警处理，并集成了基本的GIS功能方便用户操作。
福建省监狱管理局采用科达高效信息化管理视讯平台
佚名
【期刊名称】《电信网技术》
【年(卷),期】2011(000)008
【摘要】近日,科达一套集办公、培训、管理、应急等多种业务的视讯平台成功应用于福建省监狱管理局。
此套系统包括省局指挥中心和党委会议室2个高清主会场,20个覆盖福建省各地市监狱系统的标清分会场。
该系统利用视讯技术把散布于福建全省各地的监狱联系起来，实现大范围的跨区域联网，搭建覆盖全省监狱的可视化沟通网络，使省管理局第一时间掌握各监狱的实时资料，实现了统一指挥和集中管理。
【总页数】1页(P80-80)
【正文语种】中文
【中图分类】TN919.8
