机电一体化系统概述机电一体化系统(Mechatronics System)是指将机械工程、电子工程和控制工程有机结合的一种综合性系统。
它融合了机械结构、传感器、执行器、电机、电子元件、控制系统和计算机等多种技术手段,实现了机械运动、能量转换和信息处理的一种智能化系统。
机电一体化系统的应用领域非常广泛,如机械制造、自动化生产线、汽车工业、航天航空、能源设备等。
机电一体化系统的组成包括多个子系统,如机械结构子系统、电子子系统、能源子系统和控制子系统等。
机械结构子系统主要由机械传动装置、机构部件和传感器等组成,它们协同工作,通过运动变换和能量转换实现特定的机械功能。
电子子系统则负责信号的采集、处理和控制执行器的工作,例如传感器可以感知环境信息,电机可以驱动机械运动。
能源子系统则是为整个系统提供能量,例如电源、电池或气压等。
控制子系统是机电一体化系统的“大脑”,通过对信号的处理和控制算法的实现,实现系统的自动化和智能化。
机电一体化系统的设计和开发需要考虑多种因素。
首先,需要对系统所应用的工作环境进行充分的分析和调研,包括温度、湿度、振动、噪声等,以便选择合适的机械结构和电子元件。
其次,需要对系统的功能要求进行明确,包括速度、精度、负载承载能力等。
此外,还需要对系统的可靠性、可维护性和安全性等进行全面的考虑。
机电一体化系统的应用领域非常广泛。
在机械制造领域,它可以用于自动化生产线的搬运、组装和装配等工作,提高生产效率和质量。
在汽车工业中,机电一体化系统可以实现汽车的自动驾驶和智能控制,提高行车安全性和舒适性。
在航天航空领域,机电一体化系统可以用于飞行器的导航、定位和控制,实现飞行器的自主飞行。
在能源设备领域,机电一体化系统可以用于风力发电、太阳能发电和水力发电等,提高能源利用效率和环境保护。
总之,机电一体化系统是一种综合性的系统,将机械工程、电子工程和控制工程有机结合,实现了机械运动、能量转换和信息处理的一种智能化系统。
第一章1、机电一体化系统的构成要素与功能特征五大功能构成要素:机械系统(机构)、信息处理系统(计算机)、动力系统(动力源)、传感检测系统(传感器)、执行元件系统(如电动机)五个子系统组成。
·2、机电一体化系统(产品)设计的考虑方法:1) 机电互补法机电互补法又称取代法。
该方法的特点是利用通用或专用电子部件取代传统机械产品(系统)中的复杂机械功能部件或功能子系统,以弥补其不足。
例如:用PLC或计算机取代机械式的变速器、凸轮机构、离合器等。
可简化机械结构、提高性能。
2) 结合(融合)法它是将各组成要素有机结合为一体构成专用或通用的功能部件(子系统),其要素之间机电参数的有机匹配比较充分。
例如:将电机的转子轴作为扫描镜的转轴。
3) 组合法它是将结合法制成的功能部件(子系统)、功能模块,像积木那样组合成各种机电一体化系统(产品),故称组合法。
3、机电一体化系统的设计类型1)开发性设计它是没有参照产品的设计,仅仅是根据抽象的设计原理和要求,设计出在质量和性能方面满足目的要求的产品或系统。
2)适应性设计它是在总的方案原理基本保持不变的情况下,对现有产品进行局部更改,或用微电子技术代替原有的机械结构或为了进行微电子控制对机械结构进行局部适应性设计,以使产品的性能和质量增加某些附加价值。
3)变异性设计它是在设计方案和功能结构不变的情况下,仅改变现有产品的规格尺寸使之适应于量的方面有所变更的要求。
第二章1.机电一体化的机械系统与一般机械系统相比,具有一定的特殊要求:(1)较高的定位精度。
(2)良好的动态响应特性。
——响应快、稳定性好。
(3)无间隙、低摩擦、低惯量、大刚度。
(4)高的谐振频率、合理的阻尼比。
2.滚珠丝杠副特点具有传动阻力小;传动效率高(92%~98%);轴向刚度高;传动平稳;传动精度高;不易磨损、使用寿命长等优点;缺点:但不能自锁;因而用于高精度传动和升降传动时,需制动定位装置。
3.消除和减小丝杠轴向间隙的主要方法:双螺母螺纹预紧调整特点:结构简单,刚性好,预紧可靠,使用中调整方便; 但不能精确定量调整。
机电一体化知识点总结机电一体化知识点总结一、概述机电一体化是指在机械设计、制造和电子控制技术相结合的过程中,形成的一种全新的综合性技术。
随着科技的不断进步,机电一体化技术在机械工程、电子工程、航空航天、汽车工业等领域得到了广泛应用。
二、知识点总结1、机械部分(1)机械结构设计:主要包括传动系统、导向系统、支撑系统等的设计。
在机电一体化中,机械结构的设计应考虑精度、刚度、耐磨性等要求,同时要考虑制造、装配、调试和维护的便利性。
(2)材料选择:选择适合于机电一体化应用的材料,如铝合金、钢材、工程塑料等。
材料的选择应考虑其力学性能、物理性能和化学性能等。
2、电子部分(1)传感器技术:传感器在机电一体化系统中主要用于信息的采集,如位移、速度、力矩、温度等。
传感器技术的发展趋势是小型化、智能化和集成化。
(2)控制系统:控制系统是机电一体化系统的核心部分,主要包括硬件电路设计、软件编程和系统调试等。
控制系统的设计应考虑系统的稳定性、可靠性和实时性。
3、机电一体化应用(1)工业自动化:机电一体化技术在工业自动化领域得到了广泛应用,如数控机床、自动化生产线等。
这些设备能够实现高效、精确的生产,大大提高了工业生产效率。
(2)机器人技术:机器人是机电一体化技术的典型应用,具有感知、决策和执行能力。
机器人的发展经历了从简单到复杂、从低级到高级的过程,现已广泛应用于工业、医疗、军事等领域。
(3)汽车技术:在汽车工业中,机电一体化技术的应用使得汽车的性能更加完善,如自动驾驶、智能泊车等。
同时,机电一体化技术也使得汽车的安全性、舒适性和可靠性得到了显著提高。
4、发展前景随着科技的不断发展,机电一体化技术的应用前景越来越广阔。
未来,机电一体化将与人工智能、物联网等技术进一步融合,实现更加智能化、自动化的生产和制造。
同时,随着环保意识的日益增强,节能减排成为机电一体化技术的重要研究方向,如采用新型材料、优化设计等手段,降低能源消耗和环境污染。

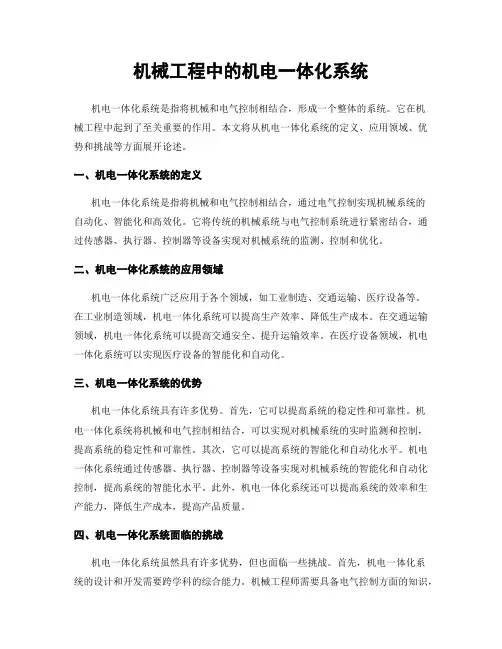

机械工程中的机电一体化系统机电一体化系统是指将机械和电气控制相结合,形成一个整体的系统。
它在机械工程中起到了至关重要的作用。
本文将从机电一体化系统的定义、应用领域、优势和挑战等方面展开论述。
一、机电一体化系统的定义机电一体化系统是指将机械和电气控制相结合,通过电气控制实现机械系统的自动化、智能化和高效化。
它将传统的机械系统与电气控制系统进行紧密结合,通过传感器、执行器、控制器等设备实现对机械系统的监测、控制和优化。
二、机电一体化系统的应用领域机电一体化系统广泛应用于各个领域,如工业制造、交通运输、医疗设备等。
在工业制造领域,机电一体化系统可以提高生产效率、降低生产成本。
在交通运输领域,机电一体化系统可以提高交通安全、提升运输效率。
在医疗设备领域,机电一体化系统可以实现医疗设备的智能化和自动化。
三、机电一体化系统的优势机电一体化系统具有许多优势。
首先,它可以提高系统的稳定性和可靠性。
机电一体化系统将机械和电气控制相结合,可以实现对机械系统的实时监测和控制,提高系统的稳定性和可靠性。
其次,它可以提高系统的智能化和自动化水平。
机电一体化系统通过传感器、执行器、控制器等设备实现对机械系统的智能化和自动化控制,提高系统的智能化水平。
此外,机电一体化系统还可以提高系统的效率和生产能力,降低生产成本,提高产品质量。
四、机电一体化系统面临的挑战机电一体化系统虽然具有许多优势,但也面临一些挑战。
首先,机电一体化系统的设计和开发需要跨学科的综合能力。
机械工程师需要具备电气控制方面的知识,电气工程师需要具备机械方面的知识,这对工程师的综合能力提出了更高的要求。
其次,机电一体化系统的维护和管理需要专业的技术人员。
机电一体化系统的维护和管理需要专业的技术人员进行操作和维护,提高了系统的维护成本。
此外,机电一体化系统还面临着技术更新和升级的挑战。
随着科技的不断进步,机电一体化系统需要不断更新和升级,以适应新的技术发展。
五、结语机电一体化系统在机械工程中具有重要的地位和作用。
机电一体化的机械系统组成机电一体化是指将机械、电气和控制等多个学科的知识进行融合,形成一个统一的系统。
机电一体化的机械系统由多个组成部分组成,这些组成部分相互协调、相互作用,以实现特定的功能。
本文将重点介绍机电一体化的机械系统的组成部分。
1. 机械传动部分机械传动部分是机电一体化的机械系统的核心组成部分,它负责将电机的转动传递给工作机构,实现所需的运动。
常见的机械传动方式有齿轮传动、带传动和链传动等。
齿轮传动具有传动效率高、传动比稳定等优点,广泛应用于机电一体化的机械系统中。
2. 电机部分电机部分是机电一体化的机械系统的能量转换部分,它通过将电能转化为机械能,驱动机械系统的工作。
常见的电机有直流电机、交流电机和步进电机等。
电机的选择应根据机械系统的需求来确定,以确保系统的稳定运行。
3. 传感器部分传感器部分是机电一体化的机械系统的感知部分,它通过感知周围环境的变化,将这些变化转化为电信号,供控制系统使用。
常见的传感器有温度传感器、压力传感器、光电传感器等。
传感器的选择应根据机械系统的需求来确定,以确保系统的可靠性和精度。
4. 控制器部分控制器部分是机电一体化的机械系统的控制中心,它根据传感器的信号和预设的控制策略,对机械系统进行控制和调节。
常见的控制器有PLC(可编程逻辑控制器)、单片机和微处理器等。
控制器的选择应根据机械系统的需求来确定,以确保系统的稳定性和可靠性。
5. 人机界面部分人机界面部分是机电一体化的机械系统与操作人员之间的交互界面,它通过显示器、键盘、触摸屏等设备,将机械系统的状态和参数展示给操作人员,并接受操作人员的指令。
人机界面的设计应简单直观、易于操作,以提高机械系统的使用效率。
6. 机械结构部分机械结构部分是机电一体化的机械系统的支撑和承载部分,它负责将各个组成部分连接在一起,并提供稳定的结构支撑。
机械结构的设计应考虑机械系统的功能需求和载荷要求,以确保系统的稳定性和可靠性。
