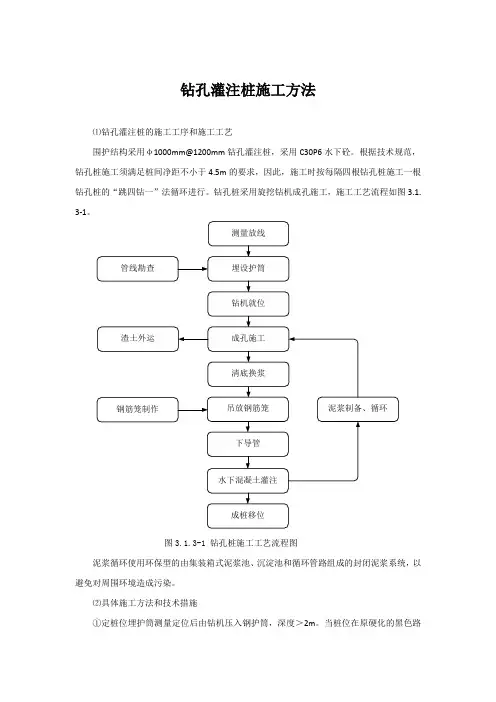

钻孔灌注桩施工方法⑴钻孔灌注桩的施工工序和施工工艺围护结构采用φ1000mm@1200mm钻孔灌注桩,采用C30P6水下砼。
根据技术规范,钻孔桩施工须满足桩间净距不小于4.5m的要求,因此,施工时按每隔四根钻孔桩施工一根钻孔桩的“跳四钻一”法循环进行。
钻孔桩采用旋挖钻机成孔施工,施工工艺流程如图3.1. 3-1。
图3.1.3-1 钻孔桩施工工艺流程图泥浆循环使用环保型的由集装箱式泥浆池、沉淀池和循环管路组成的封闭泥浆系统,以避免对周围环境造成污染。
⑵具体施工方法和技术措施①定桩位埋护筒测量定位后由钻机压入钢护筒,深度>2m。
当桩位在原硬化的黑色路面或砼路面上时,应以人工清除路面层后再压入钢护筒。
②成孔旋挖钻机就位时与平面最大倾角不超过4°,孔位钻机平台周围必需碾压密实。
进行桩位放样,将钻机行驶到要施工的孔位,调整桅杆角度,操作卷扬机,将钻头中心与钻孔中心对准,并放入孔内,调整钻机垂直度参数,使钻杆垂直,同时稍微提升钻具,确保钻头环刀自由浮动孔内。
钻进过程中,操作人员随时观察钻杆是否垂直,并通过深度计数器控制钻孔深度。
当旋挖斗钻头顺时针旋转钻进时,底板的切削板和筒体翻板的后边对齐。
钻屑进入筒体,装满一斗后,钻头逆时针旋转,底板由定位块定位并封死底部的开口,之后,提升钻头到地面卸土。
开始钻进时采用低速钻进,主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%,以保证孔位不产生偏差。
钻进护筒以下3m可以采用高速钻进,钻进速度与压力有关,采用钻头与钻杆自重摩擦加压,150MPa压力下,进尺速度为20cm/min;200MPa压力下,进尺速度为30cm/min;260MPa压力下,进尺速度为50cm/min。
③清孔为确保沉渣厚度符合规范要求,旋挖钻机仍需按常规清孔。
清孔分两次进行,第一次清孔在成孔完成后立即进行;第二次在下钢筋笼和导管安装完毕后进行。
第二次清孔时是利用灌注砼导管,输入密度小于1.15g/cm3的泥浆进行清孔。

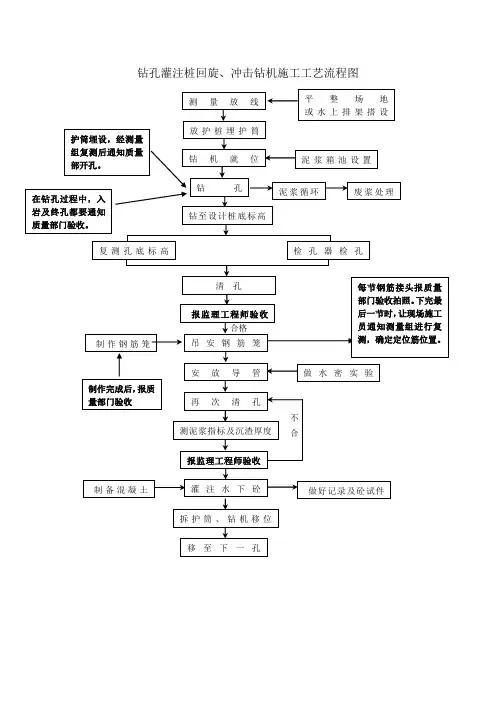

钻孔灌注桩回旋、冲击钻机施工工艺流程图
平整场地 或水上排架搭设
不
合
格合格
测
量
放
线
放护桩埋护筒 钻机
就位
钻孔
钻至设计桩底标高
复测孔底标高
报监理工程师验收
吊安钢筋笼 安
放导管 再
次
清
孔
测泥浆指标及沉渣厚度 报监理工程师验收
检孔器检孔
灌注水下砼 拆护筒、钻机移位 移至下一孔
泥浆循环 泥浆箱池设置
废浆处理
制作钢筋笼
做水密实验
制备混凝土
做好记录及砼试件
清 孔
制作完成后,报质量部门验收
每节钢筋接头报质量部门验收拍照。
下完最后一节时,让现场施工员通知测量组进行复测,确定定位筋位置。
护筒埋设,经测量
组复测后通知质量
部开孔。
在钻孔过程中,入岩及终孔都要通知质量部门验收。
钻孔灌注桩工序流程钻孔灌注桩流程图一、准备工作施工平台(1)场地为浅水时,宜采用筑岛法施工.筑岛的技术要求应符合沉井基础施工的有关规定。
筑岛面积应按钻孔方法、机具大小等要求决定,高度应高于最高施工水位0.5~1.0m.(2)场地为深水时,可采用钢管桩施工平台、双壁钢围堰平台等固定式平台,也可采用浮式施工平台。
平台须牢靠稳定,能承受工作时所有静、动荷载。
平台的设计与施工可按本规范的有关规定执行。
二、开挖埋设护筒护筒设置(1)护筒内径宜比桩径大200~400mm。
(2)护筒中心竖直线应与桩中心线重合,除设计另有规定外,平面允许误差为50mm,竖直线倾斜不大于l%,干处可实测定位,水域可依靠导向架定位。
(3)旱地、筑岛处护筒可采用挖坑埋设法,护筒底部和四周所填粘质土必须分层夯实。
(4)水域护筒设置,应严格注意平面位置、竖向倾斜、倾斜角(指斜桩)和两节护筒的连接质量均需符合上述要求。
沉入时可采用压重、振动、锤击并辅以筒内除土的办法。
(5)护筒高度宜高出地面0。
3m或水面1。
0~2。
0m.当钻孔内有承压水时,应高于稳定后的承压水位2。
0m以上.若承压水位不稳定或稳定后承压水位高出地下水位很多,应先做试桩,鉴定在此类地区采用钻孔灌注桩基的可行性。
当处于潮水影响地区时,应高出最高施工水位1。
5~2.0m,并应采取稳定护筒内水头的措施。
(6)护筒埋置深度应根据设计要求或桩位的水文地质情况确定,一般情况埋置深度宜为2~4m,特殊情况应加深以保证钻孔和灌注混凝土的顺利进行.有冲刷影响的河床,应沉入局部冲刷线以下不小于1。
0~1.5m。
(7)护筒连接处要求筒内无突出物,应耐拉、压,不漏水。
三、钻机就位(1)钻机就位前,应对钻孔各项准备工作进行检查.(2)钻孔时,应按设计资料绘制的地质剖面图,选用适当的钻机和泥浆。
(3)钻机安装后的底座和顶端应平稳,在钻进中不应产生位移或沉陷,否则应及时处理。
(4)钻孔作业应分班连续进行,填写钻孔施工记录,交接班时应交待钻进情况及下一班应注意事项。
技术、安全、环保交底记录
D—桩孔直径(m)
H1—桩孔底至导管底端间距一般为0.4m
H2—导管初次埋置深度(m)
d---导管内径(m)
h1—孔内砼达到埋置深度H2时,导管内砼柱平衡导管外压力所需高即h1=HwΥw/ΥC
Hw-井孔内砼面以上泥浆的深度(m)
Υw-井孔内泥浆的重度(KN/m3)
ΥC-砼拌和物的重度(取24 KN/m3)
按导管离孔底0.4m,首次砼浇注导管埋深1.0m计算,灌注时见封底混凝土计算表。
灌注过程中,技术人员应及时测量孔内砼面的标高,以便调整埋管深度。
导管埋深控制在2~6米。
灌注应连续进行,中途不得中断,并尽量缩短拆除导管的时间。
砼应徐徐灌注,防止在砼中产生高压气囊,影响砼的密实度。
灌注过程中保持孔内水位高度,防止发生塌孔、缩孔。
在提升导管过程中,要轻拉慢提,速度适中,切忌猛提导管,避免碰挂钢筋笼,造成卡管或钢筋笼上浮。
当砼灌注至距桩顶4~6m时,砼的坍落度调为规范要求内的较小值。
当砼灌注至接近设计标高时,工地值班技术人员要准确计算所需砼的数量,通知拌和站按需供应,以免造成浪费。
灌筑的桩顶标高比设计高出50-100cm(根据地质可适当增加高度,保证质量),以保证在剔除浮浆后的桩顶高程符合设计要求。
五、旋挖钻孔主要工序及注意事项。

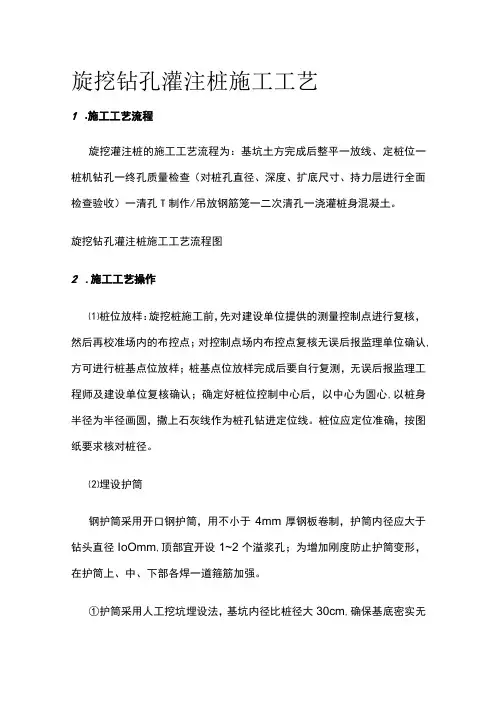

旋挖钻孔灌注桩施工工艺1.施工工艺流程旋挖灌注桩的施工工艺流程为:基坑土方完成后整平一放线、定桩位一桩机钻孔一终孔质量检查(对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收)一清孔T制作/吊放钢筋笼一二次清孔一浇灌桩身混凝土。
旋挖钻孔灌注桩施工工艺流程图2.施工工艺操作⑴桩位放样:旋挖桩施工前,先对建设单位提供的测量控制点进行复核,然后再校准场内的布控点;对控制点场内布控点复核无误后报监理单位确认,方可进行桩基点位放样;桩基点位放样完成后要自行复测,无误后报监理工程师及建设单位复核确认;确定好桩位控制中心后,以中心为圆心,以桩身半径为半径画圆,撒上石灰线作为桩孔钻进定位线。
桩位应定位准确,按图纸要求核对桩径。
⑵埋设护筒钢护筒采用开口钢护筒,用不小于4mm厚钢板卷制,护筒内径应大于钻头直径IoOmm,顶部宜开设1~2个溢浆孔;为增加刚度防止护筒变形,在护筒上、中、下部各焊一道箍筋加强。
①护筒采用人工挖坑埋设法,基坑内径比桩径大30cm,确保基底密实无扰动,然后回填不透水粘土50cm并分层夯实(每层厚度不大于30cm),采用装载机或小型吊车吊放钢护筒就位。
②埋设护筒时通过定位的控制桩放样,把钻孔中心的位置标注于孔底。
再把护筒吊放进孔内,找出护筒的圆心位置,用十字线挂在护筒顶部或底部,然后移动钢护筒,使护筒中心与钻孔中心位置重合,护筒中心与桩中心的偏差不得大于50mm。
同时用水平尺或垂球检查,使护筒竖直。
此后即在护筒周围对称地、均匀地回填最佳含水量的粘土,要分层夯实,达到最佳密实度,以保证其垂直度及防止泥浆流失及位移、掉落。
③根据设计要求和场地的水文地质情况;护筒的埋设深度在粘性土中不宜小于1.0m,沙土中不宜小于1.5m,孔口以高于周围地面0.3~0.5m、高出施工水位1.0~2.0m为准。
④埋设完毕后的护筒倾斜度不得大于1%,平面位置的偏差不得大于5cm o⑤护筒埋好后,需再一次进行桩位中心测量,如有误差进行调整,并在护筒旁边做一标高点,以随时检查孔底标高。

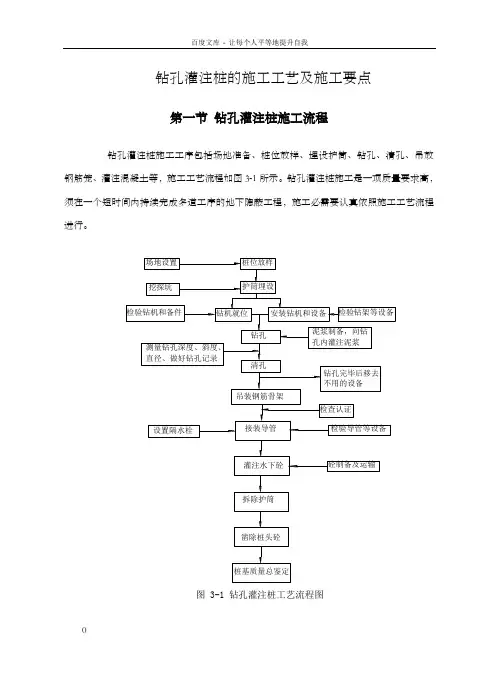

钻孔灌注桩的施工工艺及施工要点第一节钻孔灌注桩施工流程钻孔灌注桩施工工序包括场地准备、桩位放样、埋设护筒、钻孔、清孔、吊放钢筋笼、灌注混凝土等,施工工艺流程如图3-1所示。
钻孔灌注桩施工是一项质量要求高,须在一个短时间内持续完成多道工序的地下隐蔽工程,施工必需要认真依照施工工艺流程进行。
图 3-1 钻孔灌注桩工艺流程图第二节施工准备放桩放桩是指将设计好的桩中心点位的坐标用相关仪器投放到施工厂地中。
放桩流程为:查对坐标→架设仪器→输入座标→放点。
(1)查对坐标此进程往往被众多测量人员所忽略,图纸中给定的坐标可能会是错误的,因此在实地放桩前需要进行坐标核算,查对坐标可用Execel表格。
(2)架设仪器将全站仪位于控制点位处,固定两支架,伸缩第三只架。
使圆水准器泡偏向的方向与固定两只架中的一个处于同一直线上,然后固定支架再调节和气泡在一直线上的支架。
一般情况只要精平后再对中精平就可以够了,棱镜立于另一控制点位处作为后视。
(3)输入座标将要测放桩号的点位坐标输入到全站仪中,全站仪就可以够计算出控制点位与测放点位的距离与角度。
(4)放点调整全站仪使镜头方向指向测放点位的方向,误差在2”左右之内,将棱镜立于测放点位周围,不断调整棱镜的位置,是全站仪对准棱镜头,然后通过全站仪测距后给定的移动距离移动棱镜,直到全站仪通过测算后给定的移动距离1mm左右之内为止,再将木桩或钢桩钉在棱镜架设处并喷漆,此时一个桩的桩位即投放完成。
人工挖探坑施工厂区内地下管线复杂,为保证管线安全及施工正常进行,在钻孔桩施工前需进行人工挖探坑探明管线准确位置,并加以保护后方可施工钻孔桩。
探坑深度不小于(挖到原状土),若是以下仍然为回填土,不能肯定管线位置的,必需继续挖,直到原状土或肯定管线位置为止。
为保证施工安全必需浇注混凝土护壁,探坑开挖至1m后必需开始施做混凝土护壁,严防土质疏松致使孔口坍塌。
符桩符桩的进程大致与放桩相同,略有不同的是桩位标识是安放在人工挖探坑后的盖板上,以便钻机中心对准标识准确下钻。

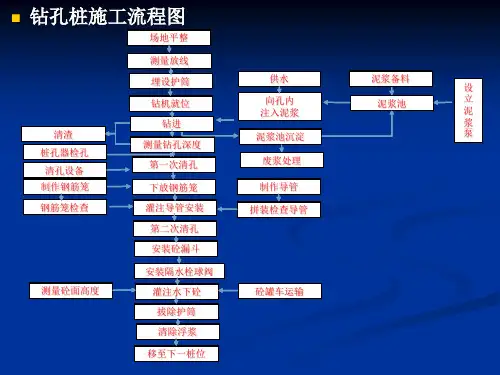

钻孔桩施工工艺流程图
美文欣赏
1、 走过春的田野,趟过夏的激流,来到秋天就是安静祥和的世界。
秋天,虽没有玫瑰的芳香,却有秋菊的淡雅,没有繁花似锦,却有硕果累累。
秋天,没有夏日的激情,却有浪漫的温情,没有春的奔放,却有收获的喜悦。
清风落叶舞秋韵,枝头硕果醉秋容。
秋天是甘美的酒,秋天是壮丽的诗,秋天是动人的歌。
2、 人的一生就是一个储蓄的过程,在奋斗的时候储存了希望;在耕耘的时候储存了一粒种子;在旅行的时候储存了风景;在微笑的时候储存了快乐。
聪明的人善于储蓄,在漫长而短暂的人生旅途中,学会储蓄每一个闪光的瞬间,然后用它们酿成一杯美好的回忆,在四季的变幻与交替之间,散发浓香,珍藏一生!
3、 春天来了,我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀,乘着吹动彩云的熏风,捧着湿润江南的霡霂,唱着荡漾晨舟的渔歌,沾着充盈夜窗的芬芳,回到久别的家乡。
我翻开解冻的泥土,挖出埋藏在这里的梦,让她沐浴灿烂的阳光,期待她慢慢长出枝蔓,结下向往已久的真爱的果实。
4、 好好享受生活吧,每个人都是幸福的。
人生山一程,水一程,轻握一份懂得,将牵挂折叠,将幸福尽收,带着明媚,温暖前行,只要心是温润的,再遥远的路也会走的安然,回眸处,愿阳光时时明媚,愿生活处处晴好。
5、 漂然月色,时光随风远逝,悄然又到雨季,花,依旧美;心,依旧静。
月的柔情,夜懂;心的清澈,雨懂;你的深情,我懂。
人生没有绝美,曾经习惯漂浮的你我,曾几何时,向往一种平实的安定,风雨共度,淡然在心,凡尘远路,彼此守护着心的旅程。
沧桑不是自然,而是经历;幸福不是状态,而是感受。
6、 疏疏篱落,酒意消,惆怅多。
阑珊灯火,映照旧阁。
红粉朱唇,腔板欲与谁歌?画脸粉色,凝眸着世间因果;未央歌舞,轮回着缘起缘落。
舞袖舒广青衣薄,何似院落寂寞。
风起,谁人轻叩我柴扉小门,执我之手,听我戏说?
7、 经年,未染流殇漠漠清殇。
流年为祭。
琴瑟曲中倦红妆,霓裳舞中残娇靥。
冗长红尘中,一曲浅吟轻诵描绘半世薄凉寂寞,清殇如水。
寂寞琉璃,荒城繁心。
流逝的痕迹深深印骨。
如烟流年中,一抹曼妙娇羞舞尽半世清冷傲然,花祭唯美。
邂逅的情劫,淡淡刻心。
那些碎时光,用来祭奠流年,可好?
8、 缘分不是擦肩而过,而是彼此拥抱。
你踮起脚尖,彼此的心就会贴得更近。
生活总不完美,总有辛酸的泪,总有失足的悔,总有幽深的怨,总有抱憾的恨。
生活亦很完美,总让我们泪中带笑,悔中顿悟,怨中藏喜,恨中生爱。
开挖埋设护筒
钻机就位 制作护筒 钻 进
清孔 设立钢筋笼 设立导管
灌注水下砼 拔除护筒
截除桩头、无损检测
制作钢筋笼 测量沉碴厚度 测量砼面高度 钻孔注浆
泥浆沉淀 供水 泥浆池 设置泥浆泵
泥浆备料 组拼及检验导管
吊运砼 备制砼 准备工作
