机床数控技术-第1章习题及答案(2015.9新增)

第一章绪论1-1数控机床由哪些部分组成，各有什么作用？答：数控机床一般由数控系统、伺服单元、驱动单元、检测反馈装置和机床本体等组成。

其中，数控系统主要由数控装置、控制面板以及通讯接口等组件组成。

(1) 数控装置。

数控装置是数控系统的核心，一般选用专用计算机或通用计算机。

数控装置的作用是读取键盘输入的数据和进给驱动单元反馈的位置信息，完成程序编译和运行，输出控制信号和指令；与PLC单元协同工作，实现机床各部件的控制。

(2) 控制面板。

用于显示机床的运行状态和选择工作模式。

提供手动进给控制、速度调节以及辅助指令等功能。

(3) 伺服与驱动单元。

由伺服控制电路、功率放大电路和伺服电动机组成。

接收数控装置的指令，并驱动传动装置和运动部件，实现刀具的运动轨迹。

(5) 检测反馈装置。

包括检测元件和反馈电路，用于检测执行元件（如电动机）的转角和运动部件的位移，并将其转化为电信号反馈给数控系统。

(6) 机床本体。

包括主轴传动装置、进给传动装置、床身、工作台和辅助运动装置等。

提供机械结构支撑和动力传递功能。

1-2 数控系统中的PLC，主要承担什么控制功能？答：主要用于开关量信号的读取和输出控制，如移动部件行程开关、气动或液压系统压力开关（传感器）、控制面板上的按钮等信号读取、控制面板上的指示灯、电磁阀和电磁铁等元件开闭控制等。

1-3数控机床的工作流程是什么？答：工作流程如下：(1) 编制数控程序。

加工零件前，先要根据零件图样将零件加工的全部工艺过程、工艺参数、几何参数及操作步骤等，按规定的代码及程序格式进行编写。

(2) 输入。

主要是把数控程序、控制参数和补偿数据输入到数控装置。

(3) 译码。

译码程序如同翻译，按一定的语法规则将上述信息转化成计算机能够识别的数据格式，并按一定的规则存放在指定的内存专用区域。

(4) 刀具补偿。

数控加工程序通常是按零件轮廓轨迹编写的，而数控机床在加工过程中控制的是刀具中心轨迹，因此在加工前必须将零件轮廓变换成刀具中心的轨迹。

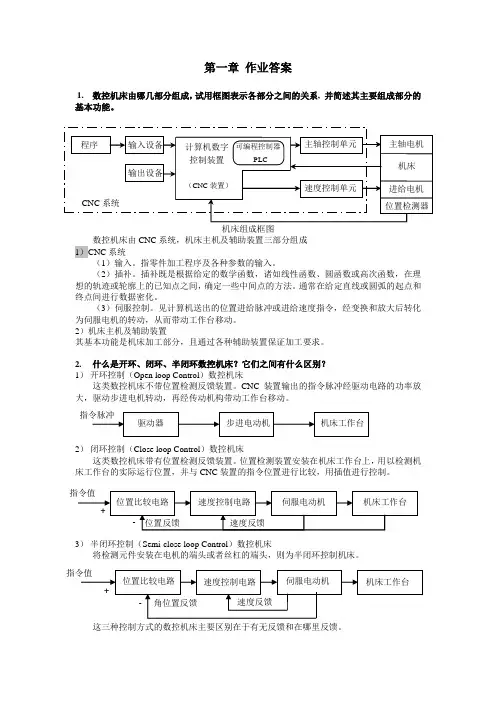

第一章 作业答案1. 数控机床由哪几部分组成，试用框图表示各部分之间的关系, 并简述其主要组成部分的基本功能。

机床组成框图数控机床由CNC 系统，机床主机及辅助装置三部分组成1）CNC 系统（1）输入。

指零件加工程序及各种参数的输入。

（2）插补。

插补既是根据给定的数学函数，诸如线性函数、圆函数或高次函数，在理想的轨迹或轮廓上的已知点之间，确定一些中间点的方法。

通常在给定直线或圆弧的起点和终点间进行数据密化。

（3）伺服控制。

见计算机送出的位置进给脉冲或进给速度指令，经变换和放大后转化为伺服电机的转动，从而带动工作台移动。

2）机床主机及辅助装置其基本功能是机床加工部分，且通过各种辅助装置保证加工要求。

2. 什么是开环、闭环、半闭环数控机床？它们之间有什么区别？1） 开环控制（Open loop Control ）数控机床这类数控机床不带位置检测反馈装置。

CNC 装置输出的指令脉冲经驱动电路的功率放大，驱动步进电机转动，再经传动机构带动工作台移动。

2） 闭环控制（Close loop Control ）数控机床这类数控机床带有位置检测反馈装置。

位置检测装置安装在机床工作台上，用以检测机床工作台的实际运行位置，并与CNC 装置的指令位置进行比较，用插值进行控制。

3） 半闭环控制（Semi-close loop Control ）数控机床将检测元件安装在电机的端头或者丝杠的端头，则为半闭环控制机床。

这三种控制方式的数控机床主要区别在于有无反馈和在哪里反馈。

3.简述数控加工原理？在数控机床上加工零件时，首先要将被加工零件图上的几何信息和工艺信息数字化。

先根据零件加工图样的要求确定零件加工的工艺过程、工艺参数、刀具参数，再按数控机床规定采用的代码和程序格式，将与加工零件有关的信息如工件的尺寸、刀具运动中心轨迹、位移量、切削参数(主轴转速、切削进给量、背吃刀量)以及辅助操作(换刀、主轴的正转与反转、切削液的开与关)等编制成数控加工程序，然后将程序输入到数控装置中，经数控装置分析处理后，发出指令控制机床进行自动加工。

第1章1．数控（NC）和计算机数控（CNC）的联系和区别是什么答：数字控制（NC）简称数控，是指用数字化信号对控制对象进行控制的方法也称数控技术。

我们把以计算机系统作为数控装置构成的数控系统称为计算机数控系统（CNC）。

CNC系统的数字处理功能主要由软件实现，因而十分灵活，并可以处理数字逻辑电路难以处理的复杂信息，使数控系统的功能大大提高。

2．数控机床由哪几部分组成，各组成部分的功能是什么答：（1）程序介质：用于记载机床加工零件的全部信息。

（2）数控装置：控制机床运动的中枢系统，它的基本任务是接受程序介质带来的信息，按照规定的控制算法进行插补运算，把它们转换为伺服系统能够接受的指令信号，然后将结果由输出装置送到各坐标的伺服系统。

（3）伺服系统：是数控系统的执行元件，它的基本功能是接受数控装置发来的指令脉冲信号，控制机床执行元件的进给速度、方向和位移量，以完成零件的自动加工。

（4）机床主体（主机）：包括机床的主运动、进给运动部件。

执行部件和基础部件。

3．简述闭环数控系统的控制原理，它与开环数控系统有什么区别答：控制原理：闭环控制数控机床是在机床移动部件上直接安装直线位移检测装置，直接对工作台的实际位移进行检测，将检测量到的实际位移值反馈到数控装置中，与输入的指令位移值进行比较，用差值对机床进行控制，使移动部件按照实际需要的位移量运动，最终实现移动部件的精确运动和定位。

区别：闭环控制系统有反馈装置，而开环没有。

4．选择数控机床的时候应该考虑哪几方面的问题答：(1)机床的类别(车、铣、加工中心等)、规格(行程范围)、性能(加工材料)。

(2)数控机床的主轴功率、扭矩、转速范围，刀具以及刀具系统的配置情况。

(3)数控机床的定位精度和重复定位精度。

(4)零件的定位基准和装夹方式。

(5)机床坐标系和坐标轴的联动情况。

(6)控制系统的刀具参数设置，包括机床的对刀、刀具补偿以及ATC等相关的功能。

5．数控技术的发展趋势表现在哪几个方面答：高速高精度、智能化、开放式数控系统、网络数控技术、提高数控系统的可靠性、实现数控装备的复合化、CAD/CAM/CNC一体化，实现数字化制造。

第一章绪论简答题答案，没有工艺题的1 什么是数控机床答：简单地说，就是采用了数控技术（指用数字信号形成的控制程序对一台或多台机床机械设备进行控制的一门技术）的机床；即将机床的各种动作、工件的形状、尺寸以及机床的其他功能用一些数字代码表示，把这些数字代码通过信息载体输入给数控系统，数控系统经过译码、运算以及处理，发出相应的动作指令，自动地控制机床的道具与工件的相对运动，从而加工出所需要的工件。

2 数控机床由哪几部分组成？各组成部分的主要作用是什么？答：（1）程序介质：用于记载机床加工零件的全部信息。

（2）数控装置：控制机床运动的中枢系统，它的基本任务是接受程序介质带来的信息，按照规定的控制算法进行插补运算，把它们转换为伺服系统能够接受的指令信号，然后将结果由输出装置送到各坐标的伺服系统。

（3）伺服系统：是数控系统的执行元件，它的基本功能是接受数控装置发来的指令脉冲信号，控制机床执行元件的进给速度、方向和位移量，以完成零件的自动加工。

（4）机床主体（主机）：包括机床的主运动、进给运动部件。

执行部件和基础部件。

3 数控机床按运动轨迹的特点可分为几类？它们特点是什么？答：（1）点位控制数控机床：要求保证点与点之间的准确定位（它只能控制行程的终点坐标，对于两点之间的运动轨迹不作严格要求；对于此类控制的钻孔加工机床，在刀具运动过程中，不进行切削加工）。

（2）直线控制数控机床：不仅要求控制行程的终点坐标，还要保证在两点之间机床的刀具走的是一条直线，而且在走直线的过程中往往要进行切削。

（3）轮廓控制数控机床：不仅要求控制行程的终点坐标值，还要保证两点之间的轨迹要按一定的曲线进行；即这种系统必须能够对两个或两个以上坐标方向的同时运动进行严格的连续控制。

4 什么是开环、闭环、半闭环伺服系统数控机床？它们之间有什么区别？答：（1）开环：这类机床没有来自位置传感器的反馈信号。

数控系统将零件程序处理后，输出数字指令后给伺服系统，驱动机床运动；其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

一、单选题1、铣削宽度为100mm的平面，切除效率较高的铣刀为（）。

A.槽铣刀B.鼓形铣刀C.面铣刀D.侧铣刀正确答案：C2、数控系统中G54与（）代码的用途相同。

A.G01B.G56C.G03D.G50正确答案：B3、数控机床上加工零件时，刀具相对于零件运动的起始点，称为（）A.编程原点B.换刀点C.机械原点D.对刀点正确答案：D4、在G54 中设置的数值是（）A.工件坐标系原点相对机床坐标系原点的偏置值B.刀具的长度偏置值C.工件坐标系原点坐标值D.工件坐标系原点相对对刀点的偏置值正确答案：A5、下列有关FANUC系统的宏程序编程语法的描述，正确的是（）。

A.SIN[#j]函数中#j的单位是弧度B. #198保存的值断电后变为空C.非模态调用的宏程序只能在被调用后执行1次D.#130与#30都是全局变量正确答案：B6、数控铣床是一种加工功能很强的数控机床，但不具有（）功能。

A.钻孔B.铰孔C.外螺纹加工D.镗孔正确答案：C7、数控车削时，N10 G90X35.0Z20.0 F50指令含义为（）A.轴径35的外圆柱切削多重符合循环加工B.轴径70的单一外圆柱切削循环加工C.轴径35的单一外圆柱切削循环加工D.轴径70的外圆柱切削多重符合循环加工正确答案：C8、在凹槽加工中，可获得较好加工效果的走刀路线是（）。

A.环切B.行切C.先行切再环切D.先环切再行切正确答案：C9、数控机床的“回零”操作是指回到（）。

A.编程原点B.对刀点C.换刀点D.机床的参考点正确答案：D10、在图形交互编程系统的组成模块中，（）模块的功能是形成不同类型数控机床的数控加工程序文件。

A.加工编辑模块B.加工轨迹生成C.几何造型D.后置处理正确答案：D11、下列关于G54与G92指令说法中不正确的是（）A.G54所设定的加工坐标系原点与当前刀具所在位置无关B.G92所设定的加工坐标系原点与当前刀具所在位置无关C.G54与G92都是用于设定工件加工坐标系D.G92是通过程序来设定加工坐标系的，G54是通过CRT/MDI在设置参数方式下设定工件加工坐标系正确答案：B12、关于刀具半径补偿，下列说法正确的是( )。

第一章1-1数控技术旳构成?答：数控技术由机床本体、数控系统、外围技术构成。

机床本体包括：主运动部件、进给运动部件（工作台、拖板以及对应旳传动机构）、-支承件（立柱、床身等）、-特殊装置（刀具自动互换系统、工件自动互换系统）、辅助装置（如排屑装置等）；数控系统由输入输出装置、CNC 装置、伺服驱动、检测装置等；外围技术包括工具技术、编程技术。

1-2. 为何数控系统旳联动轴数越多，则控制越复杂？答：联动轴数规定旳插补计算越多、指令输出也越多、位置控制规定旳动作越复杂等。

1-3. 数控机床与一般机床相比较，在哪些方面是基本相似旳，最主线旳不一样是什么?答：表面形成措施相似；实现自动化控制旳原理和措施不一样。

一般机床是人工过程，数控机床是自动化过程。

1-4. 数控机床由哪几种部分构成?答：编程及程序载体、输入装置、CNC装置及强电控制装置、伺服驱动系统及位置检测装置、机床旳机械部件。

1-5. CNC装置对输入旳加工程序进行运算处理旳关键部分有哪三步?答：迫近处理、插补运算、指令输出。

1-6. 什么是点位控制系统？答：仅能实现刀具相对于工件从一点到另一点旳精确定位运动；对轨迹不作控制规定；运动过程中不进行任何加工。

1-7 开环、闭环和半闭环系统，它们在构造形式、精度、成本和影响系统稳定原因方面，各有何特点？1-8 数控技术旳发展趋势？答：发展趋势为：运行高速化、加工高精化、功能复合化、控制智能化、驱动并联化、交互网络化第二章2-1 数控机床最合用于哪些类型零件旳加工？答：复杂、高精、多种批量尤其是单件小批量。

2-2 数控机床坐标系各进给轴运动旳正方向总是假定为怎样旳方向?答：假设工件不动，刀具远离工件旳方向为正。

2-3 数控程序段旳一般格式及各字旳含义？字地址程序段旳一般格式为：N_ G_ X_ Y_ Z_ … F_ S_ T_ M_ ；其中N——程序段号字；G——准备功能字；X、Y、Z——坐标功能字；F——进给功能字；S——主轴转速功能字；T——刀具功能字；M——辅助功能字。

机床数控技术及应用课后答案【篇一：课后习题答案(数控技术)】>第一章绪论1．数控机床是由哪几部分组成，它的工作流程是什么？答：数控机床由输入装置、cnc装置、伺服系统和机床的机械部件构成。

2．按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？答：（1）开环控制的数控机床；其特点：a.驱动元件为步进电机；b.采用脉冲插补法：逐点比较法、数字积分法；c.通常采用降速齿轮；d. 价格低廉，精度及稳定性差。

（2）闭环控制系统；其特点：a. 反馈信号取自于机床的最终运动部件（机床工作台）；b. 主要检测机床工作台的位移量；c. 精度高，稳定性难以控制，价格高。

（3）半闭环控制系统：其特点：a. 反馈信号取自于传动链的旋转部位；b. 检测电动机轴上的角位移；c. 精度及稳定性较高，价格适中。

应用最普及。

3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？答：（1）点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。

如：数控钻床、数控镗床和数控冲床等。

（2）直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相关点之间的位移速度和路线。

b.通常具有刀具半径补偿和长度补偿功能，以及主轴转速控制功能。

如：简易数控车床和简易数控铣床等。

（3）连续控制数控机床（轮廓控制数控机床）：对刀具相对工件的位置，刀具的进给速度以及它的运动轨迹严加控制的系统。

具有点位控制系统的全部功能，适用于连续轮廓、曲面加工。

4．数控机床有哪些特点？答：a．加工零件的适用性强，灵活性好；b．加工精度高，产品质量稳定；c．柔性好；d．自动化程度高，生产率高；e．减少工人劳动强度；f．生产管理水平提高。

适用范围：零件复杂、产品变化频繁、批量小、加工复杂等第二章数控加工编程基础1．什么是“字地址程序段格式”，为什么现代数控系统常用这种格式？答：字地址程序段的格式：nxxgxxxxxyxxzxxsxxfxxtxxmxx；特点是顺序自由。

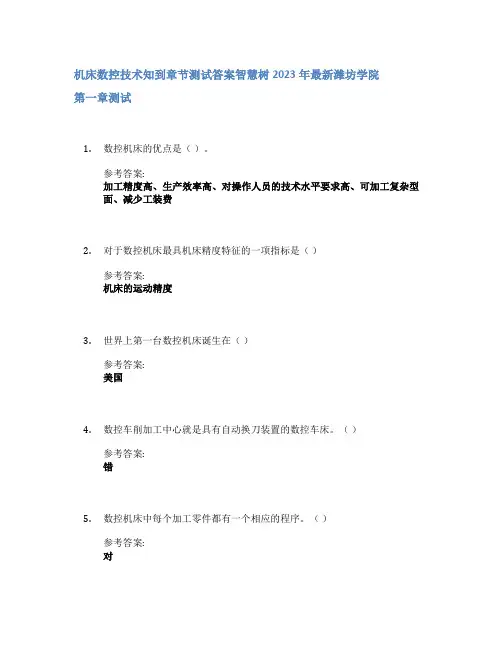

机床数控技术知到章节测试答案智慧树2023年最新潍坊学院第一章测试1.数控机床的优点是（）。

参考答案:加工精度高、生产效率高、对操作人员的技术水平要求高、可加工复杂型面、减少工装费2.对于数控机床最具机床精度特征的一项指标是（）参考答案:机床的运动精度3.世界上第一台数控机床诞生在（）参考答案:美国4.数控车削加工中心就是具有自动换刀装置的数控车床。

（）参考答案:错5.数控机床中每个加工零件都有一个相应的程序。

（）参考答案:对第二章测试1.车削精加工时，最好不选用（）。

参考答案:高浓度乳化液2.车端面时，当刀尖中心低于工件中心时，易产生（）参考答案:表面粗糙度太高3.数控机床不适用于加工（）零件。

参考答案:大型;大批量;高精度4.机床、刀具和夹具制造误差是工艺系统的误差。

（）参考答案:对5.铣削封闭的内轮廓表面时，进刀方式应选择沿内轮廓表面的法向切入。

（）参考答案:错1.在数控程序中，G00指令命令刀具快速到位，但是在应用时（）。

参考答案:必须有地址指令2.下列表示子程序结束的程序代码是哪一个（）参考答案:M993.可用作插补的准备功能代码是（）。

参考答案:G01;G03;G024.孔加工自动循环中，G98指令的含义是使刀具返回初始平面。

（）参考答案:对5.FANUC数控系统中，M98的含义是宏指令调用。

（）参考答案:错C系统中的PLC是（）。

参考答案:可编程序逻辑控制器2.根据控制运动方式不同，机床数控系统可分为（）参考答案:点位控制系统和连续控制系统3.数控装置不包括（）。

参考答案:位置检测与反馈装置;步进电机和驱动装置;机床本体4.在闭环系统中，光栅传感器可用于检测运动件的直线位移量。

（）参考答案:对5.数控系统每发出一个进给脉冲，机床机械运动机构就产生一个相应的位移量，这个位移量称为单位插补。

（）参考答案:错1.现代数控机床的进给工作电机一般都采用（）参考答案:伺服电机2.在数控机床的数控装置组成中，其核心部分是（）参考答案:运算控制装置3.加工中心或数控铣床中的刀具半径补偿代码中存放的值可以是（）。

机床数控技术习题及答案机床数控技术习题及答案机床数控技术是现代制造业中不可或缺的重要技术之一。

它以计算机技术为基础，通过编程控制机床的运动，实现零件加工的自动化。

为了帮助学习者更好地掌握机床数控技术，下面将给出一些习题及答案，供大家参考。

习题一：什么是机床数控技术？它的主要特点有哪些？答案：机床数控技术是利用计算机技术对机床进行控制的一种技术。

它通过编写程序，将加工工艺参数输入计算机，再通过计算机对机床进行控制，实现零件的自动化加工。

机床数控技术的主要特点包括高精度、高效率、灵活性强、加工质量稳定等。

习题二：机床数控技术的发展历程是怎样的？答案：机床数控技术的发展经历了几个重要阶段。

20世纪50年代，数控技术开始发展，但由于计算机技术的限制，数控系统规模较大，应用范围有限。

20世纪60年代，随着计算机技术的进步，数控技术得到了快速发展，开始应用于大型机床。

20世纪70年代，随着集成电路技术的成熟，数控系统规模进一步缩小，应用范围扩大。

20世纪80年代以后，随着计算机技术和通信技术的飞速发展，机床数控技术得到了广泛应用，并不断向高速、高精度、多功能方向发展。

习题三：机床数控技术的应用领域有哪些？答案：机床数控技术广泛应用于航空航天、汽车制造、电子设备、模具制造等领域。

在航空航天领域，机床数控技术可以用于加工飞机零件、火箭发动机等；在汽车制造领域，机床数控技术可以用于加工汽车发动机、车身零件等；在电子设备领域，机床数控技术可以用于加工电子元件、电路板等；在模具制造领域，机床数控技术可以用于加工各种模具。

习题四：机床数控技术的未来发展趋势是什么？答案：机床数控技术的未来发展趋势主要包括高速化、高精度化、智能化和柔性化。

随着计算机技术和通信技术的不断进步，机床数控系统的运算速度将进一步提高，加工精度将进一步提升。

同时，人工智能技术的应用将使机床数控系统具备更强的自主学习和决策能力。

此外，柔性制造技术的发展将使机床数控系统更加适应不同产品的加工需求。

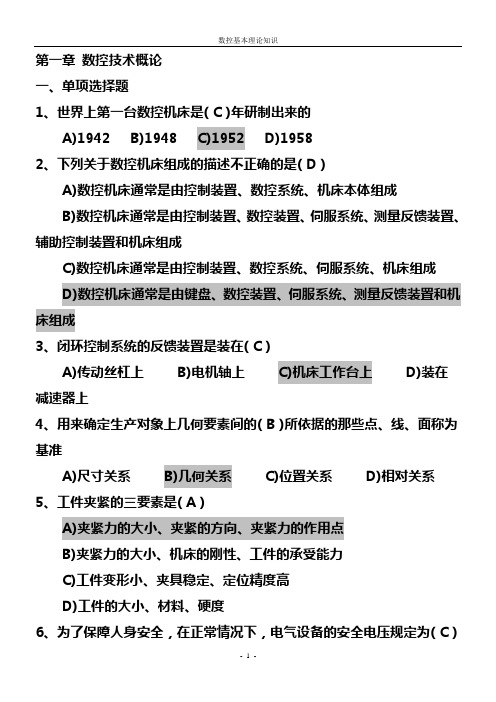

第一章数控技术概论一、单项选择题1、世界上第一台数控机床是( C )年研制出来的A)1942 B)1948 C)1952 D)19582、下列关于数控机床组成的描述不正确的是( D )A)数控机床通常是由控制装臵、数控系统、机床本体组成B)数控机床通常是由控制装臵、数控装臵、伺服系统、测量反馈装臵、辅助控制装臵和机床组成C)数控机床通常是由控制装臵、数控系统、伺服系统、机床组成D)数控机床通常是由键盘、数控装臵、伺服系统、测量反馈装臵和机床组成3、闭环控制系统的反馈装臵是装在( C )A)传动丝杠上B)电机轴上C)机床工作台上D)装在减速器上4、用来确定生产对象上几何要素间的( B )所依据的那些点、线、面称为基准A)尺寸关系 B)几何关系 C)位臵关系D)相对关系5、工件夹紧的三要素是( A )A)夹紧力的大小、夹紧的方向、夹紧力的作用点B)夹紧力的大小、机床的刚性、工件的承受能力C)工件变形小、夹具稳定、定位精度高D)工件的大小、材料、硬度6、为了保障人身安全，在正常情况下，电气设备的安全电压规定为( C )7、利用计算机辅助设计与制造技术，进行产品的设计和制造，可以提高产品质量，缩短产品研制周期。

它又称为( C )A) CD/CM B) CAD/COM C) CAD/CAM D) CAD/CM8、数控装臵将所用到的信号进行一系列处理后，再将其处理结果以( D )形式向伺服系统发出执行命令A)输入信号 B)位移信号 C)反馈信号 D)脉冲信号9、开环伺服系统的主要特征是系统内( B )位臵检测反馈装臵A)有B)没有 C) 某一部分有 D)可能有10、CNC系统中的PLC是( A )。

A)可编程序逻辑控制器B)显示器 C)多微处理器 D)环形分配器11、对于配有设计完善的位臵伺服系统的数控机床，其定位精度和加工精度主要取决于( C )。

A)机床机械结构的精度B)驱动装臵的精度C)位臵检测元器件的精度D)计算机的运算速度12、按照机床运动的控制轨迹分类，加工中心属于( A )A) 轮廓控制B)直线控制C)点位控制 D)远程控制13、数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为( C )A)控制介质B)数控装臵C)伺服系统D)机床本体14、数控机床的联动轴数是指机床数控装臵的( C )同时达到空间某一点的坐标数目A)主轴B)坐标轴C)工件D)电机15、只要数控机床的伺服系统是开环的，一定没有( B )装臵A)检测B)反馈C)I/O通道D)控制二、填空题1、NC机床的含义是数控机床，CNC机床的含义是( 计算机控制数控机床 )， FMS的含义是( 柔性制造系统 )， ( CIMS )的含义是计算机集成制造系统。

机床数控技术课后答案许德章一、选择题（每题2分，共50分）1、功率步进电机一般在（）作为伺服驱动单元。

[单选题] *A、开环(正确答案)B、半闭环C、闭环D、混合闭环2、闭环控制系统比开环控制系统（）。

[单选题] *A、稳定性好B、故障率低C、精度高(正确答案)D、价格低3、数控系统的核心是（）。

[单选题] *A、伺服装置B、数控装置(正确答案)C、反馈装置D、检测装置4、将数控系统分为- -般数控机床、数控加工中心机床、多坐标数控机床，是按照下面哪种分类方法进行分类的?( )[单选题] *A、工艺用途(正确答案)B、工艺路线C、有无检测装置D、是否计算机控制5、按照机床运动的控制轨迹分类，铣床属于（） [单选题] *A、轮廓控制(正确答案)B、直线控制C、点位控制D、远程控制6、在光栅装置中，可以随运动部件一起运动的是（） [单选题] *A、指示光栅B、标尺光栅(正确答案)C、光栅读数头D、光敏元件7、同一时间内控制一个坐标方向上的移动的系统是（）控制系统。

[单选题] *A、点位(正确答案)B、直线C、轮廓D、连续8、数控机床的位置检测装置中（）属于旋转型检测装置。

[单选题] *A、感应同步器B、脉冲编码器(正确答案)C、光栅D、磁栅9、数控装置将所接收的信号进行一系列处理后，再将其处理结果以（）形式向伺服系统发执行的指令。

[单选题] *A、输入信号B、脉冲信号(正确答案)C、位移信号D、输出信号10、光栅尺刻线的不透光宽度a 和透光宽度b, 之间的比值是（）。

[单选题] *A、1:1(正确答案)B、1:2C、2:2D、2:111、在直线行感应同步器中，滑尺两个激磁绕组在空间相差（）节距。

[单选题] *A、1/4(正确答案)B、1/2C、3/8D、3/412、闭环控制系统比开环控制系统（）。

[单选题] *A、稳定性好B、故障率低C、精度高(正确答案)D价格低13、下面哪种检测装置不是基于电磁感应原理?（） [单选题] *A、感应同步器B、旋转变压器C、光栅(正确答案)D、电磁式编码盘14、如果直线式感应同步器的定尺绕组的节距为6mm 那么滑尺绕组的节距应该为多少才能保证检测精度?（） [单选题] *A、2mmB、4mmC、6mm(正确答案)D、8mm15、下面哪种检测装置的检测精度高，且可以安装在油污或灰尘较多的场合?（）[单选题] *A、感应同步器B 、旋转变压器C、磁栅(正确答案)D、光栅16、若光栅栅距d = 0.01mm，光栅指示光栅与标尺光栅夹角θ = 0.01rad , 则可得莫尔条纹宽度W= （）。

一、选择题第一章1.数控机床按运动控制方式分类，可分为点位控制数控机床、直线控制数控机床和轮廓控制数控机床。

2.数控系统中的CNC的中文含义是_计算机数字控制_。

3.数控机床大体由输入输出装置、数控装置、伺服驱动装置、辅助控制装置测量反馈装置和机床本体组成。

4.数控机床是用数字化代码来控制_刀具和工件_的相对运动，从而完成零件的加工。

5.列举两个数控特种加工机床，如_数控电火花成形机床_、_火焰切割机_。

数控激光切割机床，数控线切割机床6.按照机床运动的控制轨迹分类，加工中心属于_轮廓控制_的数控机床。

第三章7.数控机床实现插补运算广泛应用的是直线插补和圆弧插补。

8.所谓插补就是在已知特征点之间插入一些中间点的过程，换言之，就是“数据点的密化”过程。

9.平面轮廓加工属于两轴加工方式。

10.沿刀具前进方向观察，刀具偏在工件轮廓的左边是G41 指令，刀具偏在工件轮廓的右边是G42 指令，刀具中心轨迹和编程轨迹生重合是G40指令。

11．刀具半径补偿的建立与取消都须在G00或G01指令下进行。

12.数控车床的刀具补偿分为两种情况，即刀具的位置补偿和刀尖_半径_补偿。

13.数控车床中的G41／G42是对刀具的__半径_进行补偿。

14.逐点比较法的四个节拍分别是偏差判别、坐标进给、偏差计算和终点判别。

15.偏差函数F(x，y)反映了刀具偏离工件廓形曲线的情况。

若刀具在曲线上方，则F(x，y) >0，若刀具在曲线上，则F(x，y)=0；若刀具在曲线下方，则F(x，y) <0。

第四章16.程序编制的方法有手动编程和自动编程两种方法。

17.在坐标平面设定中，一般用G17 来设定XY平面，用G19来设定YZ平面。

18.各几何元素间的联结点称为基点。

19.常见的刀库的类型可分为盘式刀库和链式刀库两种。

20.G91 G01 X3.0 Y4.0 F100执行后，刀具移动了5.0mm 。

21. 走刀路线是指加工过程中，刀位点相对于工件的运动轨迹和方向。

机床数控技术及应用课后答案【篇一：课后习题答案(数控技术)】>第一章绪论1．数控机床是由哪几部分组成，它的工作流程是什么？答：数控机床由输入装置、cnc装置、伺服系统和机床的机械部件构成。

2．按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？答：〔1〕开环控制的数控机床；其特点：a.驱动元件为步进电机；b.采用脉冲插补法：逐点比较法、数字积分法；c.通常采用降速齿轮；d. 价格低廉，精度及稳定性差。

〔2〕闭环控制系统；其特点：a. 反馈信号取自于机床的最终运动部件〔机床工作台〕；b. 主要检测机床工作台的位移量；c. 精度高，稳定性难以控制，价格高。

〔3〕半闭环控制系统：其特点：a. 反馈信号取自于传动链的旋转部位；b. 检测电动机轴上的角位移；c. 精度及稳定性较高，价格适中。

应用最普及。

3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？答：〔1〕点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。

如：数控钻床、数控镗床和数控冲床等。

〔2〕直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相关点之间的位移速度和路线。

b.通常具有刀具半径补偿和长度补偿功能，以及主轴转速控制功能。

如：简易数控车床和简易数控铣床等。

〔3〕连续控制数控机床〔轮廓控制数控机床〕：对刀具相对工件的位置，刀具的进给速度以及它的运动轨迹严加控制的系统。

具有点位控制系统的全部功能，适用于连续轮廓、曲面加工。

4．数控机床有哪些特点？答：a．加工零件的适用性强，灵活性好；b．加工精度高，产品质量稳定；c．柔性好；d．自动化程度高，生产率高；e．减少工人劳动强度；f．生产管理水平提高。

适用范围：零件复杂、产品变化频繁、批量小、加工复杂等第二章数控加工编程基础1．什么是“字地址程序段格式”，为什么现代数控系统常用这种格式？答：字地址程序段的格式：nxxgxxxxxyxxzxxsxxfxxtxxmxx；特点是顺序自由。

一、填空题（共20分，每空1分）1．数控机床主要由机床主体、数控装置和伺服系统三大部分组成。

1.矢量变换控制法的应用使交流电动机变频调速后的机械特性和动态性能足以和直流电机相媲美。

2.PLC具有响应快、性能可靠、易于使用、编程和修改程序并可直接控制机床电气等特点，现已广泛用于数控机床的辅助控制装置。

3．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环、闭环和半闭环控制等。

4.一般数控加工的程序的编制分为三个阶段完成，即工艺处理、数学处理和程序调试。

4．编程时的数值计算，主要是计算零件的节点和基点的坐标。

直线段和圆弧段的交点和切点是基点，逼近直线段和圆弧小段轮廓曲线的交点和切点是节点。

5.位置检测元件可分为两类，常见的光栅尺和直线感应同步器属于直接测量元件，光电编码器和旋转变压器属于间接测量元件。

6.数控加工中心的主轴部件上设有准停装置，又称主轴定位功能。

它是自动换刀所必须的功能。

可分为机械准停和电气准停。

6.进给伺服系统实际上是一种高精度的位置跟踪与定位系统。

7.数控机床上导轨形式主要有滑动导轨、滚动导轨和静压导轨。

8．数控机床是按数字信号形式控制的，每一脉冲使机床移动部件产生的位移称为脉冲当量。

8.位置检测系统所能测量到的最小位移量称为分辨率。

二、选择题（共30分，每小题2分）1．对刀操作是用来确定（ B ）原点在机床坐标系中的位置的。

A、机床坐标B、工件坐标C、编程坐标D、相对坐标1．数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，总是采用（ B ）的原则来编写程序的。

A 刀具固定不动、工件移动B 工件固定不动、刀具移动C 根据机床实际移动情况决定D . A或B2. “CNC”的含义是（ B ）。

A．数字控制 B. 计算机数字控制 C.网络控制2. 用于控制主轴的启停、换向、切削液启停、刀库选换刀、液压夹紧和松开等的接口是（ B ）。

数控机床习题(第一章)1填空题（1）数控机床一般由控制介质、数控系统、伺服系统、机床本体、反馈装置和各种辅助装置组成。

（2）数控机床采用数字控制技术对机床的加工过程进行自动控制的一类机床。

（3）突破传统机床结构的最新一代的数控机床是并联机床。

（4）自适应控制技术的目的是要求在随机变化的加工过程中，通过自动调节加工过程中所测得的工作状态、特性，按照给定的评价指标自动校正自身的工作参数，以达到或接近最佳工作状态。

2选择题（1）一般数控钻、镗床属于（ C ）（A）直线控制数控机床（B）轮廓控制数控机床（C）点位控制数控机床（D）曲面控制数控机床（2）（ D ）是数控系统和机床本体之间的电传动联系环节（A）控制介质（B）数控装置（C）输出装置（D）伺服系统（3）适合于加工形状特别复杂（曲面叶轮）、精度要求较高的零件的数控机床是（ A ）（A）加工中心（B）数控铣床（C）数控车床（D）数控线切割机床（4）闭环控制系统的位置检测装置装在（ D ）（A）传动丝杠上（B）伺服电动机轴上（C）数控装置上（D）机床移动部件上（5）根据控制运动方式的不同，数控机床可分为（B ）（A）开环控制数控机床、闭环控制数控机床和半闭环控制数控机床（B）点位控制数控机床、直线控制数控机床和轮廓控制数控机床（C）经济型数控机床、普及型数控机床和高档型数控机床（D）NC机床和CNC机床3 判断题（1）通常一台数控机床的联动轴数一般会大于或等于可控轴数。

（×）（2）数控机床是通过程序来控制的。

（√）（3）数控机床只用于金属切削类加工。

（×）（4）数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在。

（√）（5）机床本体是数控机床的机械结构实体，是用于完成各种切割加工的机械部分。

（√）4 简答题（1）简述数控机床的发展趋势。

P91、高速度与高精度化2、多功能化3、智能化4、高的可靠性（2）简述数控机床各基本组成部分的作用。

数控技术各章节习题数控技术各章节习题集机械制造系数控技术各章节习题第⼀章思考题：1、数控机床、数控技术的基本概念2、数控机床的特点、组成、各部分作⽤、分类3、数控机床的加⼯原理、使⽤范围4、数控技术的发展趋势5、什么是点位控制、直线控制、轮廓控制数控机床？6、按伺服系统的控制原理数控机床分哪⼏类？7、数控机床的发展趋势主要有哪些？8、如何提⾼数控机床的精度、速度和可靠性/doc/eff6741f2e60ddccda38376baf1ffc4ffe47e2b2.html C装置的主要技术指标有哪些？第⼆章思考题⼀、判断题1．（）⽴铣⼑的⼑位点是⼑具中⼼线与⼑具底⾯的交点。

2．（）球头铣⼑的⼑位点是⼑具中⼼线与球头球⾯交点。

3．（）由于数控机床的先进性，因此任何零件均适合在数控机床上加⼯。

4．（）换⼑点应设置在被加⼯零件的轮廓之外，并要求有⼀定的余量。

5．（）为保证⼯件轮廓表⾯粗糙度，最终轮廓应在⼀次⾛⼑中连续加⼯出来。

⼆、简答题1、何谓对⼑点？2、何谓⼑位点？3、何谓换⼑点？4、数控⼯艺与传统⼯艺相⽐有哪些特点？5、数控编程开始前，进⾏⼯艺分析的⽬的是什么？6、如何从经济观点出发来分析何种零件在数控机床上加⼯合适？7、确定对⼑点时应考虑哪些因素？8、指出⽴铣⼑、球头铣⼑和钻头、车⼑和镗⼑的⼑位点。

9、什么是数控编程？简要说明数控编程的内容与步骤10、准备功能（G）与辅助功能（M）在数控编程中的作⽤如何？11、M00、M01、M02、M30的区别在哪⾥？12、编程中如何选择对⼑点、换⼑点？13、简述数控机床的坐标系及编程特点。

14、什么是“字地址程序段各式”有何特点？15、数控机床的X、Y、Z坐标轴及其⽅向如何确定？16、数控机床坐标系和⼯件坐标系之间的关系如何？17、F、S、T功能指令各⾃的作⽤？18、G00、G01、G02、G03的不同点在哪⾥？19、什么是零件的加⼯路线？确定加⼯路线应遵循的原则？20、什么是基点和节点？21、G40、G41、G42、G43、G44的含义如何22、何谓模态代码和⾮模态代码？举列说明23第三章思考题1、数控机床对位置检测装置的要求有哪些？2、位置检测装置可按哪些⽅式分类？3、分析感应同步器与旋转变压器的结构特点。

第1章 概论习题及答案
1数控技术包括哪些内容？
参考答案：数控技术包括：数控系统、数控机床及外围技术
2 数控机床是如何进行工作的？
参考答案：
3 叙述数控机床的分类特点。

参考答案：
机床数控系统的种类很多，为了便于了解和研究，可从不同的角度对其进行分类。

（1）按运动控制的特点分类；
（2）按伺服系统的控制方式分类 ；
（3）按数控系统功能水平分类 ；
（4）按工艺用途分类 ；
（5）按所用数控装置的构成方式分类；
4 数控技术发展趋势是什么？
参考答案：
(1) 高精密化加工
(2) 高速和高效加工
(3) 全数字化产品设计、制造
(4) 智能化、网络化、柔性化、集成化
(5) 开放性
(6) 工序集约化
(7) 重视新技术标准、规范的建立
5 数控编程技术发展趋势是什么？
参考答案：
数控编程技术正在从专用结构向开放体系架构发展；从被动控制向主动智能方向发展；从简单的几何加工仿真向实时工况集成监控和物理建模仿真优化方向发展；传统的数控编程G/M代码加工数据流控制模式向产品数据模型直接驱动模式转化。

一、选择题第一章1.数控机床按运动控制方式分类，可分为点位控制数控机床、直线控制数控机床和轮廓控制数控机床。

2.数控系统中的CNC的中文含义是_计算机数字控制_。

3.数控机床大体由输入输出装置、数控装置、伺服驱动装置、辅助控制装置测量反馈装置和机床本体组成。

4.数控机床是用数字化代码来控制_刀具和工件_的相对运动，从而完成零件的加工。

5.列举两个数控特种加工机床，如_数控电火花成形机床_、_火焰切割机_。

数控激光切割机床，数控线切割机床6.按照机床运动的控制轨迹分类，加工中心属于_轮廓控制_的数控机床。

第三章7.数控机床实现插补运算广泛应用的是直线插补和圆弧插补。

8.所谓插补就是在已知特征点之间插入一些中间点的过程，换言之，就是“数据点的密化”过程。

9.平面轮廓加工属于两轴加工方式。

10.沿刀具前进方向观察，刀具偏在工件轮廓的左边是G41 指令，刀具偏在工件轮廓的右边是G42 指令，刀具中心轨迹和编程轨迹生重合是G40指令。

11．刀具半径补偿的建立与取消都须在G00或G01指令下进行。

12.数控车床的刀具补偿分为两种情况，即刀具的位置补偿和刀尖_半径_补偿。

13.数控车床中的G41／G42是对刀具的__半径_进行补偿。

14.逐点比较法的四个节拍分别是偏差判别、坐标进给、偏差计算和终点判别。

15.偏差函数F(x，y)反映了刀具偏离工件廓形曲线的情况。

若刀具在曲线上方，则F(x，y) >0，若刀具在曲线上，则F(x，y)=0；若刀具在曲线下方，则F(x，y) <0。

第四章16.程序编制的方法有手动编程和自动编程两种方法。

17.在坐标平面设定中，一般用G17 来设定XY平面，用G19来设定YZ平面。

18.各几何元素间的联结点称为基点。

19.常见的刀库的类型可分为盘式刀库和链式刀库两种。

20.G91 G01 X3.0 Y4.0 F100执行后，刀具移动了5.0mm 。

21. 走刀路线是指加工过程中，刀位点相对于工件的运动轨迹和方向。
