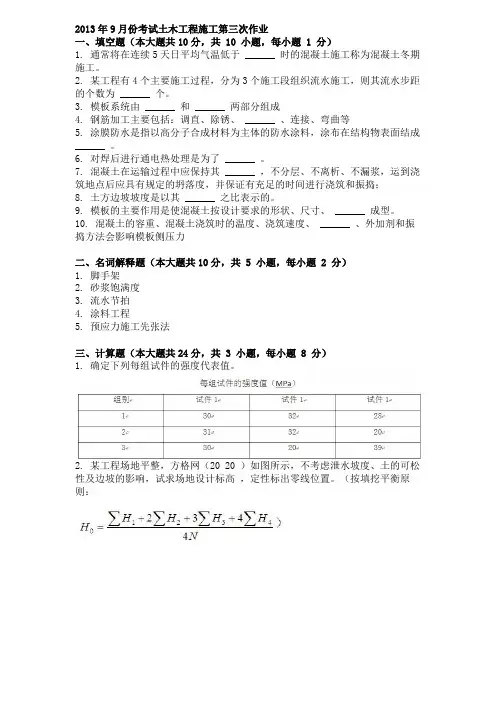

2013年9月份考试土木工程施工第三次作业一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 通常将在连续5天日平均气温低于 ______ 时的混凝土施工称为混凝土冬期施工。
2. 某工程有4个主要施工过程，分为3个施工段组织流水施工，则其流水步距的个数为 ______ 个。
3. 模板系统由 ______ 和 ______ 两部分组成4. 钢筋加工主要包括：调直、除锈、 ______ 、连接、弯曲等5. 涂膜防水是指以高分子合成材料为主体的防水涂料，涂布在结构物表面结成______ 。
6. 对焊后进行通电热处理是为了 ______ 。
7. 混凝土在运输过程中应保持其 ______ ，不分层、不离析、不漏浆，运到浇筑地点后应具有规定的坍落度，并保证有充足的时间进行浇筑和振捣；8. 土方边坡坡度是以其 ______ 之比表示的。
9. 模板的主要作用是使混凝土按设计要求的形状、尺寸、 ______ 成型。
10. 混凝土的容重、混凝土浇筑时的温度、浇筑速度、 ______ 、外加剂和振捣方法会影响模板侧压力二、名词解释题（本大题共10分，共 5 小题，每小题 2 分）1. 脚手架2. 砂浆饱满度3. 流水节拍4. 涂料工程5. 预应力施工先张法三、计算题（本大题共24分，共 3 小题，每小题 8 分）1. 确定下列每组试件的强度代表值。
2. 某工程场地平整，方格网（20 20 ）如图所示，不考虑泄水坡度、土的可松性及边坡的影响，试求场地设计标高，定性标出零线位置。
（按填挖平衡原则：3.某18米跨屋架采用两点绑扎法吊装，屋架重49.5kN，索具重2.0kN，绑扎点至构件底面的距离为2.6m，索具高度为3.0m，柱顶标高为10.5m，停机面标高为－0.3m，试确定其起升载荷和起升高度。
四、简答题（本大题共56分，共 8 小题，每小题 7 分）1. 哪些土不宜作回填土？2. 简述单位工程组织设计的内容。
年春季学期土木工程施工第三次作业一、引言本文档是年春季学期土木工程施工课程的第三次作业，主要内容是对土木工程施工中的相关问题进行分析和探讨。
二、背景土木工程施工是土木工程学科的重要组成部分，涉及到道路、桥梁、建筑等方面的实际建设工作。
在施工过程中，常常面临一系列的问题和挑战。
本次作业旨在对这些问题进行深入分析，并提出相应的解决方案。
三、问题分析在土木工程施工中，常见的问题包括但不限于：1.施工进度延误问题：由于各种原因，施工进度可能出现延误，影响整个工程的进展。
2.质量控制问题：施工过程中需要确保工程质量，包括材料的选择、施工工艺的控制等。
3.安全隐患问题：土木工程施工中存在一定的安全风险，需要采取措施确保工人和设备的安全。
4.资源利用问题：土木工程施工需要消耗大量的资源，如人力、材料和设备等，如何有效利用资源成为一个重要问题。
四、解决方案针对上述问题，可以采取以下解决方案：1.施工进度延误问题：建立科学合理的施工计划，严格按照计划执行，并根据实际情况进行及时调整和优化。
2.质量控制问题：建立严格的质量管理体系，制定清晰的质量标准和验收标准，加强对施工过程的监督和检查。
3.安全隐患问题：加强施工现场的安全管理，培训工人的安全意识，配备必要的安全设备和安全措施，确保施工过程中的安全。
4.资源利用问题：优化资源配置，避免资源的浪费和闲置，合理调配人力、材料和设备等资源，提高资源利用效率。
五、实施步骤根据上述解决方案，可以采取以下实施步骤：1.进行前期准备工作：包括施工计划编制、资源准备、施工方案制定等。
2.严格执行施工计划：按照计划进行施工，确保进度的顺利进行。
3.加强质量管理：设立质量控制中心，对施工进行监督和检查，及时发现和解决质量问题。
4.安全管理措施：设立安全管理部门，加强对施工现场的安全管理，培训工人安全意识，定期进行安全检查和演练。
5.资源利用优化：建立资源管理系统，监控和分析资源使用情况，根据需要进行调整和优化。
2013年9月份考试土木工程施工第三次作业一、填空题（本大题共10分，共10小题，每小题1分）1.通常将在连续5天日平均气温低于______时的混凝土施工称为混凝土冬期施工。
2.某工程有4个主要施工过程，分为3个施工段组织流水施工，则其流水步距的个数为______个。
3.模板系统由______和______两部分组成4.钢筋加工主要包括：调直、除锈、______、连接、弯曲等5.涂膜防水是指以高分子合成材料为主体的防水涂料，涂布在结构物表面结成______。
6.对焊后进行通电热处理是为了______。
7.混凝土在运输过程中应保持其______，不分层、不离析、不漏浆，运到浇筑地点后应具有规定的坍落度，并保证有充足的时间进行浇筑和振捣；8.土方边坡坡度是以其______之比表示的。
9.模板的主要作用是使混凝土按设计要求的形状、尺寸、______成型。
10.混凝土的容重、混凝土浇筑时的温度、浇筑速度、______、外加剂和振捣方法会影响模板侧压力二、名词解释题（本大题共10分，共5小题，每小题2分）1.脚手架2.砂浆饱满度3.流水节拍4.涂料工程5.预应力施工先张法三、计算题（本大题共24分，共3小题，每小题8分）1.确定下列每组试件的强度代表值。
2.某工程场地平整，方格网（2020）如图所示，不考虑泄水坡度、土的可松性及边坡的影响，试求场地设计标高，定性标出零线位置。
（按填挖平衡原则：3.某18米跨屋架采用两点绑扎法吊装，屋架重49.5kN，索具重2.0kN，绑扎点至构件底面的距离为2.6m，索具高度为3.0m，柱顶标高为10.5m，停机面标高为－0.3m，试确定其起升载荷和起升高度。
四、简答题（本大题共56分，共8小题，每小题7分）1.哪些土不宜作回填土？2.简述单位工程组织设计的内容。
3.简述混凝土使用的主要外加剂。
4.泥浆护壁钻孔灌注桩施工中，泥浆有何特性，其作用主要是什么？5.什么是砂浆饱满度，要求是什么？如何保证？6.简述钢筋机械连接的特点及常用的机械连接方法。
第3次作业一、填空题（本大题共30分，共 10 小题，每小题 3 分）1. 某基槽土方开挖工程量为100m3，已知每人每天可以开挖此类土0.5 m3，即产量定额为0.5 m3/工日，计划安排25人施工，则需要 ______ 可以开挖完。
2. 通常将在连续5天日平均气温低于 ______ 时的混凝土施工称为混凝土冬期施工。
3. 钢筋混凝土预制桩，必须在桩身混凝土强度达到设计强度的 ______ %才能运输。
4. 土方边坡坡度是以其 ______ 之比表示的。
5. 水下或泥浆中浇筑混凝土一般采用 ______6. 设置标筋分为 ______ 和 ______ 两个步骤。
7. 对于边长大于400mm或安装高度超过1m的饰面板，多采用 ______ 法施工8. ______ 用在断面小而钢筋密集的构件9. 履带式起重机的臂长一定时,随着起重仰角的增大,起重量 ______ ，起重半径 ______ ，起重高度 ______ 。
10. 饰面板的安装方法主要有 ______ 、 ______ 和 ______ 等几种。
二、名词解释题（本大题共20分，共 4 小题，每小题 5 分）1. 场地平整2. 流水节拍3. 预应力施工先张法4. 混凝土冬期施工的临界强度三、计算题（本大题共40分，共 4 小题，每小题 10 分）1. 某工程场地平整，方格网（20 20 ）如图所示，不考虑泄水坡度、土的可松性及边坡的影响，试求场地设计标高，定性标出零线位置。
（按填挖平衡原则：2. 某一施工过程包括A、B、C、D、E、F、G、H八项工作，其逻辑关系及工作持续时间如下：①A工作持续时间为2天，B工作持续时间为4天，A、B均为第一项工作，同时开始；②C工作在A完成之后开始，持续时间为10天；③A、B工作均完成后，D工作开始，D工作持续时间为4天；⑤B工作完成后，E工作开始，E工作持续时间为6天；⑥D、E工作均完成后，F工作开始，F工作持续时间为3天；⑦C、D工作均完成后，G工作开始，G工作持续时间为4天；⑧H工作在G、F均完成后开始，H工作持续时间为2天。

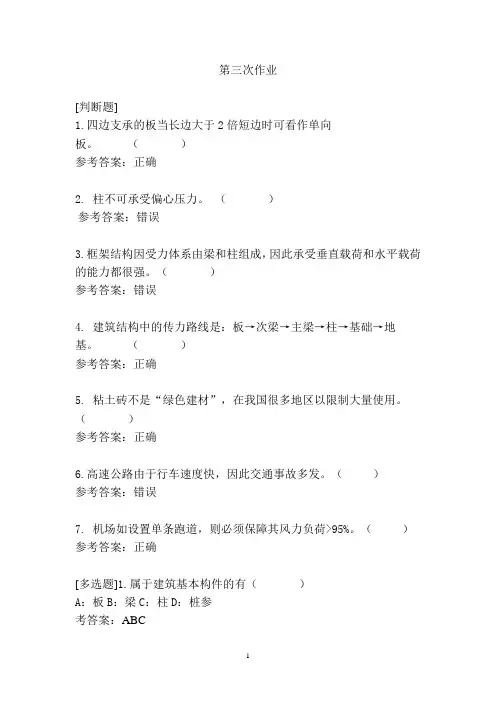

第三次作业[判断题]1.四边支承的板当长边大于2倍短边时可看作单向板。
（）参考答案：正确2. 柱不可承受偏心压力。
（）参考答案：错误3.框架结构因受力体系由梁和柱组成，因此承受垂直载荷和水平载荷的能力都很强。
（）参考答案：错误4. 建筑结构中的传力路线是：板→次梁→主梁→柱→基础→地基。
（）参考答案：正确5. 粘土砖不是“绿色建材”，在我国很多地区以限制大量使用。
（）参考答案：正确6.高速公路由于行车速度快，因此交通事故多发。
（）参考答案：错误7. 机场如设置单条跑道，则必须保障其风力负荷>95%。
（）参考答案：正确[多选题]1.属于建筑基本构件的有（）A：板B：梁C：柱D：桩参考答案：ABC[单选题]2.民用单层建筑一般采用的结构是（）A砖混结构B排架结构C刚架结构D框架结构参考答案：A[多选题]3. 常见的大跨度结构包括（）A：网架结构B：框架结构C：索结构D：薄壳结构参考答案：ACD[多选题]4. 框架结构的特点包括（）A：强度高B：自重轻C：整体性好D：抗震性好参考答案：ABCD[多选题] 5. 结构设计的基本目标包括（）A：经济性B：可靠性C：适用性D：观赏性参考答案：ABC[单选题]6. 公路等级划分的标准是（）A：使用年限B：车道数C：交通量D：所处地理位置参考答案：C[单选题] 7. 铁路现代化重要标志是大幅度提高列车的（）A：运行距离B：通行量C：运行速度D：服务质量参考答案：C[多选题]8.工地上常用的对钢筋进行冷加工方法包括()A：冷拉B：冷拔C：热轧D：热拉参考答案：AB[多选题]9. 确保浇灌混凝土工程质量的关键是( )A：均匀性B：整体性C：振捣的密实性D：连续性参考答案：AC[单选题]10.任何法律都以一定的（B）为其调整对象。
A：生产关系B：社会关系C：生产力D：人的关系[论述题]1.土木工程的内容为何？答：土木工程的内容包括修建房屋、道路、铁路、桥涵、隧洞、河流、港口码头、机场、特种工程和市政卫生工程等的生产活动和工程技术。
2020年国家开放大学《土木工程力学（本）》形考任务（1-6）试题及答案解析形考任务一一、选择填空题（每空1分，共20分）题目1正确获得3.00分中的3.00分标记题目题干从几何角度，结构通常可以分为三类：（1）回答 C通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。
（2）回答B厚度远小于其长度和宽度。
（3）回答A长、宽、高三个方向尺度大小相近（属于同一数量级）。
从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。
A．实体结构 B．板壳结构（薄壁结构） C．杆件结构 D．拱结构题目2正确获得3.00分中的3.00分标记题目题干结点通常简化为以下三种类型：回答C 回答B回答A从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。
A．铰结点 B．刚结点 C．组合结点题目3正确获得4.00分中的4.00分标记题目题干请把文字与选项对应起来。
（1）回答B不允许结构在支承处发生任何方向的移动和转动。
（2）回答A不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。
（3）回答C只允许结构在支承处绕铰转动，而不能发生任何移动。
（4）回答D只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。
从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。
A．定向支座 B．固定支座 C．固定铰支座D．活动铰支座题目4正确获得6.00分中的6.00分标记题目题干请把文字与选项对应起来。
根据荷载的作用时间不同，荷载可以分为：回答B——永久作用在结构上的不变荷载。
回答C——暂时作用在结构上的可变荷载。
根据作用的性质可以分为：回答A——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。
回答F——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

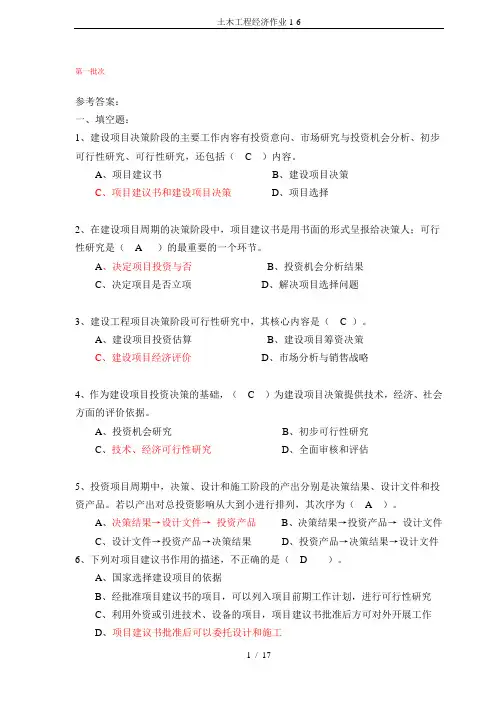

第一批次参考答案：一、填空题：1、建设项目决策阶段的主要工作内容有投资意向、市场研究与投资机会分析、初步可行性研究、可行性研究，还包括（ C ）内容。
A、项目建议书B、建设项目决策C、项目建议书和建设项目决策D、项目选择2、在建设项目周期的决策阶段中，项目建议书是用书面的形式呈报给决策人；可行性研究是（ A ）的最重要的一个环节。
A、决定项目投资与否B、投资机会分析结果C、决定项目是否立项D、解决项目选择问题3、建设工程项目决策阶段可行性研究中，其核心内容是（ C ）。
A、建设项目投资估算B、建设项目筹资决策C、建设项目经济评价D、市场分析与销售战略4、作为建设项目投资决策的基础，（ C ）为建设项目决策提供技术，经济、社会方面的评价依据。
A、投资机会研究B、初步可行性研究C、技术、经济可行性研究D、全面审核和评估5、投资项目周期中，决策、设计和施工阶段的产出分别是决策结果、设计文件和投资产品。
若以产出对总投资影响从大到小进行排列，其次序为（ A ）。
A、决策结果→设计文件→投资产品B、决策结果→投资产品→设计文件C、设计文件→投资产品→决策结果D、投资产品→决策结果→设计文件6、下列对项目建议书作用的描述，不正确的是（ D ）。
A、国家选择建设项目的依据B、经批准项目建议书的项目，可以列入项目前期工作计划，进行可行性研究C、利用外资或引进技术、设备的项目，项目建议书批准后方可对外开展工作D、项目建议书批准后可以委托设计和施工7、项目建议书编制工作在建设项目决策阶段工作内容中所处位置为（ C ）A、初步可行性之后，可行性研究之前B、投资意向之后，市场研究之前C、投资意向之后，初步可行性研究之前D、可行性研究之后，建设项目决策之前8、项目建议书中市场前景分析的目的是（B ）A、项目产出品购买力的预测B、为确定项目建设规模和产品方案提供依据C、项目是否建设前景预测D、对项目获利情况的初步预测9、项目建议书中建设地点是指建设项目的大体地理位置。
土木工程施工第三次作业 Ting Bao was revised on January 6, 20021判断题题目说明:（分）1.7.抹灰层的底层主要起招聘作用。
（）正确错误纠错（分）2.9.装饰抹灰的底层一般采用1：2的水泥砂浆打底。
（）正确错误纠错（分）3.2.采用旋转法吊装柱子时，起重机边升钩、边升臂。
（）正确错误纠错（分）4.4.刚性防水屋面中宜采用标号不低于325的普通硅酸盐水泥或硅酸盐水泥。
（）正确错误纠错（分）5.5.在较干燥的基层上铺第一层油毡时，不能采用撒油法。
（）正确错误纠错（分）6.8.对大面积的室外墙面抹灰，必须设置分格缝。
（）正确错误纠错（分）7.6.对于一级防水的屋面，其防水层的耐用年限为20年。
（）正确错误纠错（分）8.3.抹灰一般遵循先外墙后内墙，先上面后下面，先顶棚、墙面后地面的顺序。
（）正确错误纠错（分）9.1.屋架绑扎时，吊索与水平线的夹角不宜小于45°，以免屋架承受过大的横向压力。
（）正确错误纠错论述题题目说明:（分）10.二、简答题1.简述采用“表上作业法”确定土方调配最优方案的过程？2.影响填土压实质量的主要因素有哪些？3.预制桩沉桩质量控制原则是什么？4.简述打桩顺序对成桩质量的影响？5.如何计算钢筋的下料长度？6.简述混凝土制备“二次投料”法的特点？7.试述混凝土浇注时施工缝留设的原则和处理方法？8.简述路面工程中胀缝与缩缝的区别？9.在张拉程序中为什么要超张拉、持荷2分钟？10.分批张拉时如何弥补混凝土弹性压缩损失？11.砌筑时为什么要做到横平竖直，砂浆饱满？12.悬臂施工法有何特点1、答："表上作业法”简要过程： 1）、作初始方案调配，对运距最小者优先满足土方调配要求； 2）、判断是否为左右方案，采用"假想价格系数法”来验证是否为最优方案； 3）、方案调整，该调整方案是否为最优方案，仍需用"检验数”来判断，如果检验中仍有负数出现，那就仍按上述步骤继续调整，直到全部检验数λij≥0 ，找出最优方案为止。

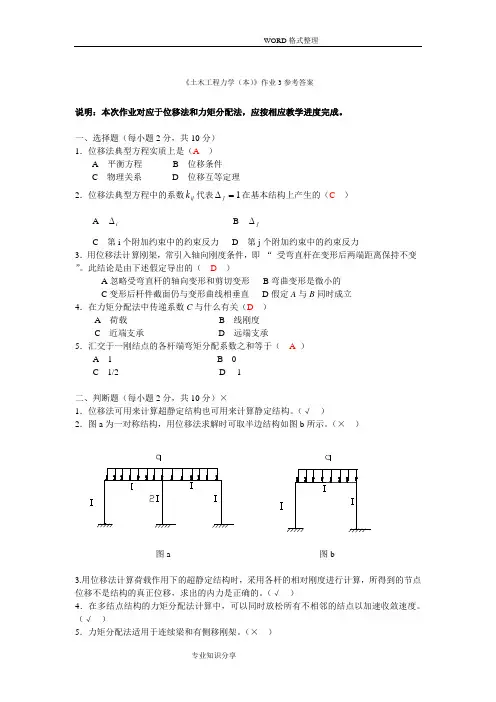

《土木工程力学（本）》作业3参考答案说明：本次作业对应于位移法和力矩分配法，应按相应教学进度完成。
一、选择题（每小题2分，共10分） 1．位移法典型方程实质上是（A ）A 平衡方程B 位移条件C 物理关系D 位移互等定理 2．位移法典型方程中的系数ij k 代表1=∆j 在基本结构上产生的（C ）A i ∆B j ∆C 第i 个附加约束中的约束反力D 第j 个附加约束中的约束反力三、用位移法计算图示连续梁，并绘出弯矩图。
各杆EI 相同且为常数。
（10分）解：1、选取基本结构（只有一个结点角位移）2、确定基本结构、基本未知量Δ1 建立位移法方程01111=+∆P F k3、绘1M 图和P M 图，利用结点力矩平衡条件4、求系数和自由项设12=EI 也可用EI 直接代入3==EI i AB 2==EI i BC1421211=+=K5. 代入方程求Δ12120143401111-=-=-=∆k P F6、求杆端弯矩4ｍ6ｍk 11M 1图4ｍ6ｍF 1pM p 图M 图专业知识分享四、用位移法计算图示刚架，并绘制弯矩图解：1.取基本结构，确定基本未知量2.列位移法方程3.绘出 图4.计算系数和自由项.令5.代入方程求未知量4k 22k 2M i 830PM PF 2301M 2M P M 4EI l EI i ==0022221211212111=+∆+∆⋅=+∆+∆⋅p p F k k F k k kNql F P 401243012221=⨯==01=∑Mi i i i k 2048811=++=i k k 42112==ii i k 124822=+=401=P F kNF P 302-=i68.21-=∆i4.32=∆专业知识分享五、用位移法计算图示刚架，并绘出弯矩图。
（10分）1.（对称性简化后）确定基本未知量10.72 305.366.8 16.4 13.67.84 18.56 50.72B Cl l lqF 4242ql 482ql 4852ql M专业知识分享2.列位移法方程3.绘出4.计算系数和自由项.令5.代入方程求未知量6.绘 M 图六、用位移法计算图示刚架(利用对称性)，并绘出弯矩图。
电大《土木工程力学（本科）》形考任务3答案1. 引言本文档是针对电大《土木工程力学（本科）》形考任务3的答案。
本次形考任务主要涉及以下内容：1.内力和应变2.梁的弯曲3.悬臂梁的挠度计算4.杆件受力分析下面将依次回答这些问题。
2. 内力和应变内力指的是梁、桁架等结构中每个截面上的作用力。
根据平衡条件和变形关系，可以通过静力学方法来计算内力。
内力分为正内力（拉力）和负内力（压力）。
应变是材料在受力时发生的形变，通常是指单位长度的变化量。
应变分为纵向应变和横向应变。
纵向应变是材料沿受力方向的变化量与原始长度之比，横向应变是材料垂直受力方向的变化量与原始长度之比。
3. 梁的弯曲梁的弯曲是指梁在受到外力作用下发生的变形。
梁的弯曲可以通过弯曲方程来描述，常用的弯曲方程为：$$ M = -EI \\frac{d^2y}{dx^2} $$其中，M是弯矩，E是弹性模量，I是截面惯性矩，y是梁的挠度。
在梁的弯曲中，通常会出现最大正应力和最大负应力。
最大正应力发生在梁的上部纤维，最大负应力发生在梁的下部纤维。
4. 悬臂梁的挠度计算悬臂梁是一种近似于杆件的结构，通过悬挂在一端的支承来支撑梁的另一端。
悬臂梁的挠度可以通过以下公式计算：$$ \\delta = \\frac{F \\cdot L^3}{3 \\cdot E \\cdot I} $$其中，F是施加在悬臂梁顶端的外力，L是悬臂梁的长度，E是弹性模量，I是截面惯性矩，δ是悬臂梁的挠度。
5. 杆件受力分析杆件的受力分析是用来确定杆件上各个截面的内力和外力之间的关系。
受力分析的基本原理是根据平衡条件和杆件的变形关系来计算杆件上的内力。
根据杆件的几何形状和外力作用点的位置，可以计算出杆件上的剪力和弯矩。
在杆件受力分析中，常用的方法有静力学方法和力方法。
静力学方法通过平衡条件来计算内力，力方法则通过力的平衡条件来计算内力。
6. 结论本文档回答了电大《土木工程力学（本科）》形考任务3中的问题，包括内力和应变、梁的弯曲、悬臂梁的挠度计算以及杆件受力分析。
综合分析题1、设计资料：屋面材料为石棉水泥波形瓦，干铺油毡一层，20厚木望板，屋面坡度1/2.5，檩条跨度6m，于跨中设一道拉条，水平檩距0.75m，沿坡向斜距0.808m。
钢材Q235。
永久荷载标准值：石棉瓦（含防水及木基层）0.37kN/m2，檩条（包括拉条、支撑）自重设为0.1kN/m。
可变荷载：屋面雪荷载为0.4 kN/m2，均布荷载为0.5 kN/m2，风荷载较小不考虑，由于检修集中荷载1.0 kN的等效均布荷载为2×1/（0.75×6）=0.444 kN/m2，小于屋面均布活荷载，故可变荷载采用0.5 kN/m2。
要求：根据以上条件进行檩条设计。
解：（1）内力计算：檩条线荷载：p k=0.37×0.808+0.1+0.50×0.75=0.774 kN/mP=1.2 ×(0.37+0.808+0.1)+1.4 ×0.50 ×0.75=1.004 kN/mP x=psin21.800=0.373 kN/m Py=pcos21.800=0.932 kN/m弯矩设计值：M x=p y l2/8=0.932×62/8=4.19kN.mM y=p x l2/32=0.373×62/32=0.42kN.m(2)截面选择及强度验算选择轻型槽钢[10，如图所示。
W x=34.8cm3，W ymax=14.2 cm3,Wymin=6.5cm3,I x=173.9cm4，i x=3.99cm，i y=1.37cm。
计算截面有孔洞削弱，考虑0.9的折减系数，则净截面模量为：W nx=0.9×34.8=31.30 cm3，W nymax=0.9×14.2=12.78 cm3，W nymin=0.9×6.5=5.85 cm3。
屋面能阻止檩条失稳和扭转，截面的塑性发展系数γx=1.05，γ=1.20，计算截面a、b点的强度为：σa=M x/γx W nx+M y/γy W nymin=4.19×106/(1.05×31.32×103)+0.42×106/(1.2×5.85×103)=187.2N/mm2<215 N/mm2σb=M x/γx W nx+M y/γy W nymax=4.19×106/(1.05×31.32×103)+0.42×106/(1.05×12.78×103)=158.7N/mm2<215 N/mm2(3)挠度计算υy=5/384·(0.774×cos21.80×60004)/（206×103×173.9×104）=33.85mm<l/150=40mm(无积灰)（4）构造要求λx=600/3.99=150.4<200，λy=300/1.37=219.0>200故此檩条不可兼作屋面平面内的支撑竖杆或刚性系杆，只可兼作柔性系杆。
2、条件：下图所示超静定桁架、两斜杆截面相同，承受竖向荷载P，因竖杆压缩而在两斜杆中产生压力250kN。
桁架的水平荷载则使两斜杆分别产生拉力和压力150kN。
1）两斜杆在交叉点均不中断。
当仅承受竖向荷载时，确定斜杆AD 在桁架平面外的计算长度（m）?2）两斜杆在交叉点均不中断。
当仅承受水平荷载时，确定斜杆AD 在桁架平面外的计算长度（m）?3）两斜杆在交叉点均不中断。
同时作用有竖向荷载和水平荷载时，确定斜杆AD在桁架平面外的计算长度（m）?解：1）解：μ=[0.5(1+N0/N)]1/2=[0.5(1+250/250)]1/2=1.0l=2.828，则平面外：l0=μl=2.828m2）解：μ=[0.5(1-3N0/4N)]1/2=[0.5(1-3×150/4×150)]1/2=0.35＜0.5 取μ=0.5，l0=μl=0.5×2.828=1.414m3）解：斜杆BC：承受250-150=100 kN 压力斜杆AD：承受250+150=400 kN 压力μ=[0.5(1+N0/N)]1/2=[0.5(1+100/400)]1/2=0.791l0=μl=0.791×2.828=2.236m3、设计由两槽钢组成的缀板柱，柱长7.5m，两端铰接，设计轴心压力为1500kN，钢材为Q235-B，截面无削弱。
解：（1）肢件的选择设λy=60 查表φy=0.807 则A≥N/φf=1500000/0.807×215=8645mm2选2[36a查表得A=47.8cm2 i1=2.73cm i y=13.96cm I1=455cm4验算：刚度λy=l0y/i y=7500/139.6=53.7<[λ]=150φy=0.839, N/φA=1500000/0.839×47.8×2×100=187N/mm2 <f=205N/mm2(2)确定分肢间距令λox=λy，λ1=0.5λy=26.85 则λx=(λ2y-λ2x)0.5= (λ2y-λ2x)0.5= 46.5ix=l0x/λx=7500/46.5=161.3则a=2(i2x-i21)0.5=2(161.32-27.32)0.5=318mm取a=320mm验算对虚轴的刚度级稳定性:I x=2[I1+A(a/2)2]=2×[455+47.8×(32/2)2]=25383.6cm4ix=(Ix/A)0.5=[25383.6/(2×47.8)]0.5=16.3cmλx=l0x/i x=75000/163=46λ0x=[λ2x+λ21]0.5=[462+26.852]0.5=53.3查表φx=0.841N/φx A=1500000/(0.841×47.8×2×100)=186.6N/mm2 <f=205N/mm2(3)缀板设计l01=λ1 i1=26.85×27.3=73.3mmd≥2a/3=213mm，取d=220mmt≥a/40=8mm，取t=10mm即采用缀板为-220×10L1=220+733=953mmK b=2×1/12×10×2203/320=55458.3mm3>6I1/l1=6×455×104/953=28620mm3缀板与肢件的连接焊缝设计：取h f=8mm l w=200mm综上缀板式格构截面肢件为2[36a，缀板为-320×220×10。
4、如图所示两槽钢组成的缀板柱，柱长7.5m，两端铰接，设计轴心压力为1500kN，钢材为Q235-B，截面无削弱。
设计该缀板柱柱脚。
（1）计算底面尺寸：故采用的钢板，设锚栓的直径为，则螺栓孔的直径为。
螺栓构造如下图所示。
（2）确定底板厚度：区格①：区格②：区格③：板厚：，故取（3）靴梁设计：取故每条焊缝的长度：故靴梁高度取450mm。
（4）验算靴梁抗弯抗剪承载力：区格①所受的力与其范围内的力近似由靴梁承受故满足要求。
5、某焊接字形截面简支梁楼盖主梁，跨中截面尺寸如图(b)所示，梁端尺寸如图（c），截面无孔眼削弱。
梁整体稳定有保证。
承受均布永久荷载标准值g k=40kN/m（包括梁自重）和可变荷载设计值q k=45 kN/m。
两种荷载作用在梁的上翼缘板上。
钢材为Q235B、F。
①试求梁变截面的理论位置，并画出实际变截面位置。
②若梁的翼缘与腹板采用角焊缝连接，手工焊、E43型焊条，试设计焊缝。
解：①（一）截面几何特征：1、改变前截面几何特征：2、改变后截面几何特征：（二）确定截面理论断点位置在离支座z处（图a）截面的弯矩设计值为：按抗弯强度条件，截面改变后所能抵抗的弯矩设计值为：由取或；为了避免因翼圆截面的突然改变而引起该处较大的应力集中，应分别在宽度方向两侧做成坡度不大于1：2.5的斜面（图c），因而时间边截面拼接的对接焊缝位置到梁端的距离为：梁截面理论变截面和实际变截面位置及形状如图（c）。
（三）在处改变梁翼缘截面后的补充验算：1、在处腹板计算高度边缘处折算应力验算：在处截面的弯矩设计值在处截面的剪力设计值为：腹板计算高度边缘处的弯曲正应力为：腹板计算高度边缘处的剪应力为：梁的翼缘改变后折算应力为：2、翼缘截面改变后梁的整体稳定性验算由于在本题中，梁整体稳定性有保证，所以不需要计算截面改变后梁的整体稳定性。
3、翼缘截面改变后梁的刚度验算对于改变翼缘截面的简支梁，在均布荷载或多个集中荷载作用下，其挠度可采用如下近似计算公式：综上：梁在处改变翼缘是满足要求的。
②（一）焊缝的构造要求：所以取（二）梁端至翼缘截面改变处焊缝强度计算：最大剪力发生在梁端，剪力设计值为：由剪力产生的焊缝中水平力为：由均布荷载产生的焊缝中竖向力为：焊缝强度验算为：（三）翼缘截面改变处至另一支座端焊缝强度计算：最大剪力发生在梁端，剪力设计值为：由剪力产生的焊缝中水平力为：焊缝强度验算为：故焊缝强度能满足要求。
6、某单层工业厂房为钢结构，厂房柱距21m，设置有两台重级工作制的软钩桥式起重机，起重机每侧有四个车轮，最大轮压标准值P kmax=355kN,起重机轨道高度h R=150mm。
每台起重机的轮压分布如图a所示。
起重机梁为焊接工字形截面如图b所示，采用Q345C钢制作，焊条采用E50型。
图中长度单位为mm。
(1)在竖向平面内，起重机梁的最大弯矩设计值M max=14442.5kN.m。
试问，强度计算中，仅考虑M max作用时起重机梁下翼缘的最大拉应力设计值。
解：梁需考虑疲劳，γx取1.0。
M x/γxW nx=14442.5×106/(1.0×5858×104)=246.5N/mm2(2)在计算起重机梁的强度、稳定性及连接强度时，应考虑由起重机摆动引起的横向水平力。
试问，作用在每个起重机轮处由起重机摆动引起的横向水平力标准值H k(kN)。
解：H k=αP kmax=0.1×355=35.5kN(3)在起重机最大轮压作用下，试问，起重机梁在腹板计算高度上边缘的局部压应力设计值。
解：动力系数取1.1，分项系数为1.4.F=1.1×1.4×355×103N=546.7×103Nlz=a+5h y+2h R=50+5×45+2×150=575mmσc=ψF/t w l z=1.35×546.7×103/(18×575)=71.3 N/mm2(4)假定起重机梁采用突缘支座，支座端板与起重机梁腹板采用双面角焊缝连接，焊缝高度h f=10mm。
