材料弹性模量和泊松比的测定

实验三电测法测定材料的弹性模量和泊松比弹性模量E 和泊松比μ是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、电测法、自动检测法，本次实验用的是电测法。

一、 实验目的在比例极限内，验证胡克定律，用应变电测法测定材料的弹性模量E 和泊松比μ。

二、 实验仪器设备和试样1. 材料力学多功能实验台2. 静态电阻应变仪3. 游标卡尺4. 矩形长方体扁试件三、 预习要求1. 预习本节实验内容和材料力学书上的相关内容。

2. 阅读并熟悉电测法基本原理和电阻应变仪的使用操作。

四、实验原理和方法材料在比例极限范围内，正应力σ和线应ε变呈线性关系，即：εσE =比例系数E 称为材料的弹性模量，可由式3－1计算，即：εσ=E （3－1） 设试件的初始横截面面积为o A ，在轴向拉力F 作用下，横截面上的正应力为： o A F =σ 把上式代入式（3－1）中可得：εo A F E = （3－2） 只要测得试件所受的荷载F 和与之对应的应变ε，就可由式（3－2）算出弹性模量E 。

受拉试件轴向伸长，必然引起横向收缩。

设轴向应变为ε，横向应变为ε'。

试验表明，在弹性范围内，两者之比为一常数。

该常数称为横向变形系数或泊松比，用μ表示，即：εεμ'= 轴向应变ε和横向应变ε'的测试方法如下图所示。

在板试件中央前后的两面沿着试件轴线方向粘贴应变片1R 和'1R ，沿着试件横向粘贴应变片2R 和'2R 。

为了消除试件初曲率和加载可能存在偏心引起的弯曲影响，采用全桥接线法。

分别是测量轴向应变ε和横向应变ε'的测量电桥。

根据应变电测法原理基础，试件的轴向应变和横向应变是每台应变仪应变值读数的一半，即：r εε21= '='r εε21 实验时，为了验证胡克定律，采用等量逐级加载法，分别测量在相同荷载增量F ∆作用下的轴向应变增量ε∆和横向应变增量ε'∆。

弹性模量e和泊松比的测定实验报告弹性模量e和泊松比是两个重要的物理参数，用于研究材料的力学特性。

它们的测定实验具有实际意义，可以为材料在应用中提供重要参考。

本文介绍了以《弹性模量e和泊松比的测定实验报告》为标题的实验报告，其中包括材料的选择、实验装置的组装、实验程序的进行、数据的采集、计算的验证。

一、材料的选择在实验中，需要选择测定弹性模量e和泊松比的材料，其中必须考虑材料的力学特性、用途等因素。

本报告选择了6061铝合金形式为实验材料，其性能有较高的强度和弹性，可适用于机械结构零件。

二、实验装置的组装实验装置包括机械力学实验仪、电子测量仪、玻璃垫片等。

实验装置的组装需要根据材料特性，把实验仪与上述装置连接起来，以便测量材料的受力状态。

三、实验程序的进行本报告的实验程序共分为五个步骤。

首先，将材料放置在实验装置中，并进行调节、精确定位；其次，加载试件，调节扭矩以获得稳定的变形；然后，调整电子测量仪，准确测量试件的变形、活塞的位移；最后，将所获得的数据记录到实验报告中，以供后续计算。

四、数据的采集在实验过程中，必须采集规定的实验数据，并记录在实验报告中。

本报告的数据包括材料的应力-应变曲线、变形量与负荷的关系、活塞的位移与负荷的关系等。

这些数据可以用于计算弹性模量e和泊松比。

五、计算的验证根据实验数据，可以计算得出弹性模量e和泊松比。

具体方法是，根据材料的应力-应变曲线，计算其弹性模量e；根据变形量与负荷的关系，求出其泊松比。

最后，还需要对计算出的结果进行标准化，以验证其准确性。

本报告的研究及内容的验证，说明了测定弹性模量e和泊松比的实验是可行的，并且可以得到较高的准确性。

这样，将来可以使用本报告的研究成果，为材料的运用提供依据。

综上所述，以《弹性模量e和泊松比的测定实验报告》为标题的实验报告，阐述了从材料的选择、实验装置的组装、实验程序的进行、数据的采集、计算的验证，以及研究成果的应用等方面，展示了测定弹性模量e和泊松比的实验及其可行性。

1 国外标准概括国内外耐火行业弹性模量测试方法有DIN EN ISO 12680-1、ASTM C 885、ASTM C 1548-2、ASTM C 1419。

标准中制定的均为耐火材料常温测试方法，还没对其高温弹性模量测试方法做具体说明。

目前国际上已经制定的弹性模量标准均采用动态法。

据有关方透露，静态法测试杨氏模量标准也在准备中。

1.1 动态法动态法测试主要分为脉冲激振法、声频共振法、声速法。

脉冲激振法：结构原理见图1。

通过合适的外力给定试样脉冲激振信号，当激振信号中的某一频率与试样的固有频率相一致时，产生共振，此时振幅最大，延时最长，这个波通过测试探针或测量话筒的传递转换成电讯号送入仪器，测出试样的固有频率，由公式计算得出杨氏模量E。

图1 弹性模量测试结构原理图（脉冲激振法）特点：--- 国际通用的一种常温测试方法，如ISO 12680-1、ASTM C 1548；--- 信号激发、接收结构简单，测试测试准确；--- 信号激发、接收均采用非接触式，便于实现高温测试；--- 频谱分析得试样固有频率，准确、直观。

声频共振法：结构原理见图2。

指有声频发生器发送声频电信号，由换能器转换为振动信号驱动试样，再由换能器接收并转换为电信号，分析此信号与发生器信号在示波器上形成的图形，得出试样的固有频率f，由公式 E=C1?w?f2 得出试样的杨氏模量。

图2 弹性模量测试结构原理图（声频共振法）特点： --- 采用标准ASTM C 885 Standard Test Method for Young’s Modulus of Refractory Shapes by Sonic Resonance--- 声频发生器、放大器等组成激发器；--- 换能器接收信号，示波器显示信号；--- 李萨如图形判断试样固有频率。

缺点： --- 激发器结构复杂，必要时激发器需要与试样表面耦合，操作不方便；--- 示波器数据处理及显示单一；--- 可能存在多个李萨如图形，易误判；--- 该方法不方便用于高温测试。

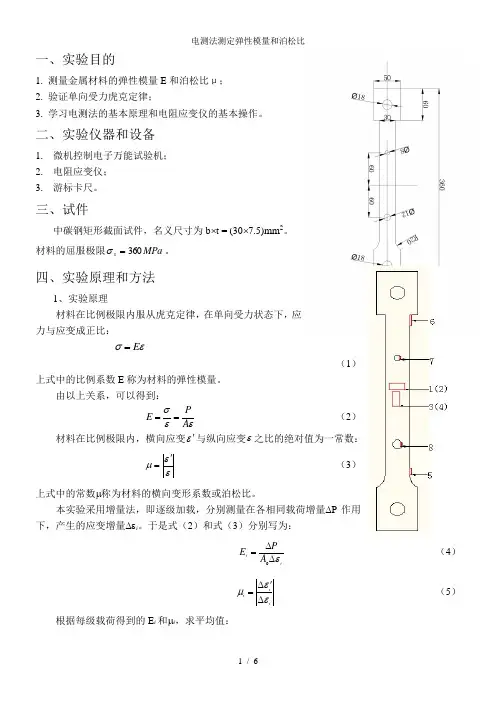

一、实验目的1. 测量金属材料的弹性模量E 和泊松比μ；2. 验证单向受力虎克定律；3. 学习电测法的基本原理和电阻应变仪的基本操作。

二、实验仪器和设备1. 微机控制电子万能试验机；2. 电阻应变仪；3. 游标卡尺。

三、试件中碳钢矩形截面试件，名义尺寸为b ⨯t = (30⨯7.5)mm 2。

材料的屈服极限MPa s 360=σ。

四、实验原理和方法1、实验原理材料在比例极限内服从虎克定律，在单向受力状态下，应力与应变成正比：εσE =（1）上式中的比例系数E 称为材料的弹性模量。

由以上关系，可以得到：PE A σεε== （2）材料在比例极限内，横向应变ε'与纵向应变ε之比的绝对值为一常数：εεμ'=（3） 上式中的常数μ称为材料的横向变形系数或泊松比。

本实验采用增量法，即逐级加载，分别测量在各相同载荷增量∆P 作用下，产生的应变增量∆εi 。

于是式（2）和式（3）分别写为：ii A PE ε∆∆=0 （4） ii i εεμ∆'∆=（5） 根据每级载荷得到的E i 和μi ，求平均值：n E E ni i∑==1（6）nni i∑==1μμ （7）以上即为实验所得材料的弹性模量和泊松比。

上式中n 为加载级数。

2、实验方法2.1电测法电测法基本原理：电测法是以电阻应变片为传感器，通过测量应变片电阻的改变量来确定构件应变，并进一步利用胡克定律或广义胡克定律确定相应的应力的实验方法。

试验时，将应变片粘贴在构件表面需测应变的部位，并使应变片的纵向沿需测应变的方向。

当构件该处沿应变片纵向发生正应变时，应变片也产生同样的变形。

这时，敏感栅的电阻由初始值R 变为R+ΔR 。

在一定范围内，敏感栅的电阻变化率ΔR/R 与正应变ε成正比，即：Rk Rε∆= 上式中，比例常数k 为应变片的灵敏系数。

故只要测出敏感栅的电阻变化率，即可确定相应的应变。

构件的应变值一般都很小，相应的应变片的电阻变化率也很小，需要用专门的仪器进行测量，测量应变片的电阻变化率的仪器称为电阻应变仪，其基本测量电路为一惠斯通电桥。

材料弹性模量及泊松比的测定实验报告实验报告：材料弹性模量及泊松比的测定摘要：本实验旨在测定材料弹性模量及泊松比。

通过应力-应变曲线的测试和一系列实验数据的计算，得出了实验室中使用的材料的弹性模量和泊松比。

研究表明，该材料的弹性模量为 (数值) GPa，泊松比为 (数值)。

介绍：弹性模量和泊松比分别是材料学中的两个关键参数。

前者是一个材料的柔韧性和刚性的直接衡量，后者则是该材料规模下的变形能力。

通过测量这些参数，研究人员可以精确地了解材料的物理性质，从而促进工业和科学在各个领域实现应用。

方法和实验：采用标准测量方法，分别进行了弹性模量和泊松比的测试。

我们使用了实验室中标准化的设备，包括试样夹、应变计和拉伸机等等。

首先，我们将试样夹紧在两个夹具之间，并应用标准的拉伸力以测量应变。

随着施加的拉力增加，试样的应变会逐渐增加。

在此期间，应变计可以帮助测量应变的大小。

我们测试了不同施加的拉力，并记录了相应的应变值。

随后，我们使用应力-应变图分析了每个测试的数据。

通过计算纵向应力值，可以非常准确地得出材料的弹性模量。

根据一组关键的数学公式，我们还计算出了泊松比。

结果和讨论：经过多次测试和计算，我们得出了该试样的弹性模量和泊松比。

实验表明，该材料的弹性模量为 (数值) GPa，泊松比为 (数值)。

这两个值是十分重要的，因为他们可以描述出材料的一些关键物理特性，如材料的硬度、柔韧性、伸长性和脆性等等。

总结：本次实验结果表明，该材料的弹性模量和泊松比非常接近理论数值，从而验证了该实验方法的准确性。

这个实验为进一步研究和探索材料学提供了有力的数据和理论基础。

实验指导-弹性模量e和泊松比μ的测定实验目的：1.了解测定材料弹性模量e和泊松比μ的基本原理和方法。

2.学会使用试验仪器仪表和科学实验的基本操作技能。

3.掌握数据处理和分析方法，能够写出实验报告和分析结果。

实验原理：弹性模量e和泊松比μ是描述物体材料弹性特性的两个基本参数。

提供了材料受应力变形的能力以及有关材料刚度的信息。

在此实验中，我们将测量黄铜材料的弹性模量e和泊松比μ。

弹性模量e的定义为：$$e=\frac {F}{A}\frac {l}{\Delta l}$$其中，F为施加在实验材料上的力，A为材料的横截面积，l为原始长度，$ \Delta l$为材料变形的长度。

弹性模量e与材料的质量、密度、成分等几何关系息息相关，并且通常用于比较材料的刚度。

例如，弹性模量较小的材料称为柔软的（如橡胶和橡皮），而弹性模量较大的材料称为硬的（如铁和钢）。

在此实验中，我们将使用悬挂杆装置轻轻拉伸黄铜材料并测量其伸长量，然后计算出弹性模量。

我们可以通过将某些材料压缩一段距离以使其横向膨胀，并根据样品横向压缩与纵向变形的比例来测量材料的泊松比。

例如，将铝制块放在压力机的支架上，对其施加一定的负载，观察其压缩和拉伸。

实验步骤：实验器材：悬挂杆、黄铜杆、叉子、刻度尺、磅秤、微量计等。

实验流程：1、将悬挂杆固定在支架上并通过一段细线与黄铜杆相连。

2、将黄铜杆悬挂在钩子上，使其垂直悬挂。

3、用微量计最初设置黄铜杆的长度，然后开始测量实验前后黄铜杆的长度变化量。

4、对黄铜杆施加很小的拉力，用磅秤测量小的施力。

5、根据测得的数据计算出弹性模量。

6、用叉子夹住黄铜杆的一端，将杆水平固定在磁铁的底部。

7、在另一端施加压力，引起样品长度变化和横向压缩，然后记录此变化，并测量棒子长和宽，在分析数据以获得材料的泊松比。

1、计算弹性模量：弹性模量e=（F/A）(l/Δl)N/μ2、计算黄铜杆的泊松比：μ=－(Δw/w)/(Δl/l)实验报告：1、简述实验的目的和原理。

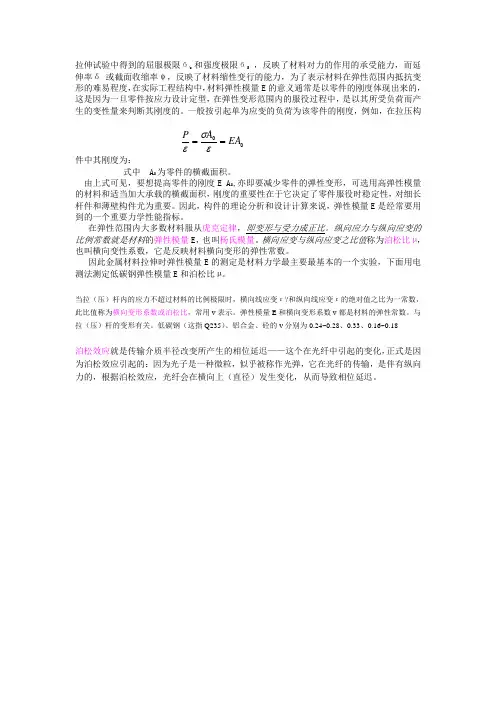

00EA A P==εσε弹性模量E 和泊松比µ的测定拉伸试验中得到的屈服极限бb 和强度极限бS ，反映了材料对力的作用的承受能力，而延伸率δ 或截面收缩率ψ，反映了材料缩性变行的能力，为了表示材料在弹性范围内抵抗变行的难易程度，在实际工程结构中，材料弹性模量E 的意义通常是以零件的刚度体现出来的，这是因为一旦零件按应力设计定型，在弹性变形范围内的服役过程中，是以其所受负荷而产生的变性量来判断其刚度的。

一般按引起单为应变的负荷为该零件的刚度，例如，在拉压构件中其刚度为：式中 A 0为零件的横截面积。

由上式可见，要想提高零件的刚度E A 0,亦即要减少零件的弹性变形，可选用高弹性模量的材料和适当加大承载的横截面积，刚度的重要性在于它决定了零件服役时稳定性，对细长杆件和薄壁构件尤为重要。

因此，构件的理论分析和设计计算来说，弹性模量E 是经常要用到的一个重要力学性能指标。

在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。

纵向应力与纵向应变的比例常数就是材料的弹性模量E，也叫杨氏模量。

横向应变与纵向应变之比值称为泊松比µ，也叫横向变性系数，它是反映材料横向变形的弹性常数。

因此金属才料拉伸时弹性模量E 地测定是材料力学最主要最基本的一个实验，下面用电测法测定低碳钢弹性模量E 和泊松比µ。

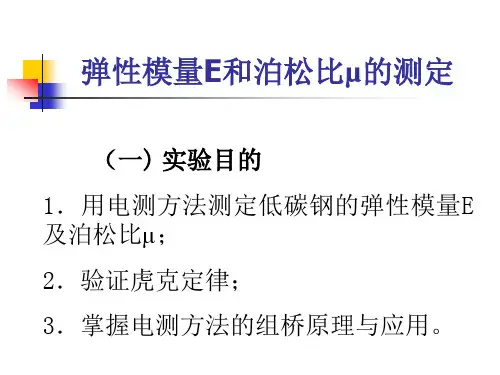

(一） 试验目的1．用电测方法测定低碳钢的弹性模量E 及泊松比µ；2．验证虎克定律；3．掌握电测方法的组桥原理与应用。

(二） 试验原理1．测定材料弹性模量E 一般采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其荷载与变形关系为：0EA PL L ∆=∆ （1）若已知载荷ΔP 及试件尺寸，只要测得试件伸长ΔL 即可得出弹性模量E。

（2） 由于本试验采用电测法测量，其反映变形测试的数据为应变增量，即（3） 所以（2）成为:（4） 式中： ΔP——载荷增量，kN；A 0-----试件的横截面面积，cm 为了验证力与变形的线性关心，采用增量法逐级加载，分别测量在相同载荷增量 ΔP 0)(A L PL E ∆∆∆=0)(L L ∆∆=∆εε∆⋅∆=10A P E作用下试件所产生的应变增量Δε。

00EA A P==εσε拉伸试验中得到的屈服极限бb 和强度极限бS ，反映了材料对力的作用的承受能力，而延伸率δ 或截面收缩率ψ，反映了材料缩性变行的能力，为了表示材料在弹性范围内抵抗变形的难易程度，在实际工程结构中，材料弹性模量E 的意义通常是以零件的刚度体现出来的，这是因为一旦零件按应力设计定型，在弹性变形范围内的服役过程中，是以其所受负荷而产生的变性量来判断其刚度的。

一般按引起单为应变的负荷为该零件的刚度，例如，在拉压构件中其刚度为：式中 A 0为零件的横截面积。

由上式可见，要想提高零件的刚度E A 0,亦即要减少零件的弹性变形，可选用高弹性模量的材料和适当加大承载的横截面积，刚度的重要性在于它决定了零件服役时稳定性，对细长杆件和薄壁构件尤为重要。

因此，构件的理论分析和设计计算来说，弹性模量E 是经常要用到的一个重要力学性能指标。

在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。

纵向应力与纵向应变的比例常数就是材料的弹性模量E ，也叫杨氏模量。

横向应变与纵向应变之比值称为泊松比µ，也叫横向变性系数，它是反映材料横向变形的弹性常数。

因此金属材料拉伸时弹性模量E 的测定是材料力学最主要最基本的一个实验，下面用电测法测定低碳钢弹性模量E 和泊松比µ。

当拉（压）杆内的应力不超过材料的比例极限时，横向线应变ε\'和纵向线应变ε的绝对值之比为一常数，此比值称为横向变形系数或泊松比，常用v 表示。

弹性模量E 和横向变形系数v 都是材料的弹性常数。

与拉（压）杆的变形有关。

低碳钢（这指Q235）、铝合金、砼的v 分别为0.24~0.28、0.33、0.16~0.18泊松效应就是传输介质半径改变所产生的相位延迟——这个在光纤中引起的变化，正式是因为泊松效应引起的：因为光子是一种微粒，似乎被称作光弹，它在光纤的传输，是伴有纵向力的，根据泊松效应，光纤会在横向上（直径）发生变化，从而导致相位延迟。

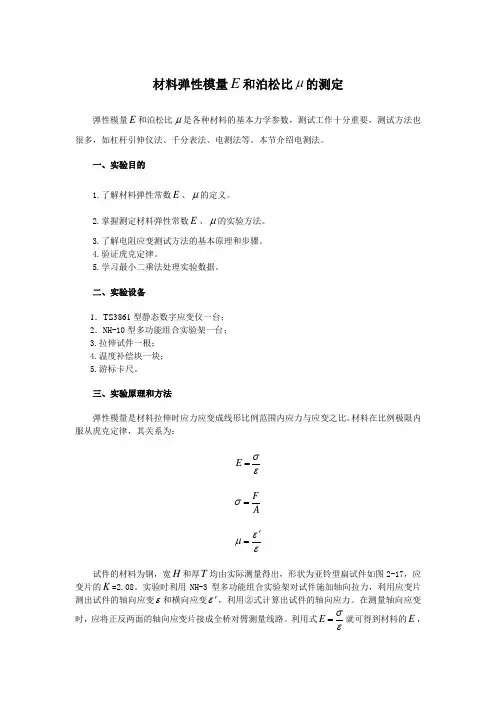

材料弹性模量E 和泊松比μ的测定弹性模量E 和泊松比μ是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、千分表法、电测法等。

本节介绍电测法。

一、实验目的1.了解材料弹性常数E 、μ的定义。

2.掌握测定材料弹性常数E 、μ的实验方法。

3.了解电阻应变测试方法的基本原理和步骤。

4.验证虎克定律。

5.学习最小二乘法处理实验数据。

二、实验设备1．TS3861型静态数字应变仪一台； 2．NH-10型多功能组合实验架一台； 3.拉伸试件一根； 4.温度补偿块一块； 5.游标卡尺。

三、实验原理和方法弹性模量是材料拉伸时应力应变成线形比例范围内应力与应变之比。

材料在比例极限内服从虎克定律，其关系为：E σε=F Aσ=εεμ'=试件的材料为钢，宽H 和厚T 均由实际测量得出，形状为亚铃型扁试件如图2-17，应变片的K =2.08。

实验时利用NH-3型多功能组合实验架对试件施加轴向拉力，利用应变片测出试件的轴向应变ε和横向应变ε'，利用②式计算出试件的轴向应力。

在测量轴向应变时，应将正反两面的轴向应变片接成全桥对臂测量线路。

利用式E σε=就可得到材料的E ，利用式εεμ'=得到材料的泊松比μ。

图2-17四、实验步骤1.实验准备检查试件及应变片和应变仪是否正常。

2.拟定加载方案根据材料手册，拟定加载方案。

（推荐方法： P 0=100N,△P =300N ，P MAX =1300N ）。

3.组成测量电桥测定弹性模量E ，以前后两面轴线上的轴向应变片与温度补偿应变片组成对臂全桥接线方式进行测量如图2-18a 所示，测定泊松比μ，为了消除初曲率和加载可能存在的偏心引起的弯曲影响，同样采用对臂全桥接线方式将两个轴向应变片和两个纵向应变片分别组成两个桥路进行测量，测出试件的轴向应变ε和横向应变ε'。

如图2-18a 、b 所示。

4.进行实验5.检查实验数据6.自主设计数据记录表图2-18 五、实验结果处理1.利用最小二乘法拟合材料的弹性常数E和μ。

二）、弹性模量和泊松比的测定实验弹性模量和泊松比的测定实验大纲1. 通过材料弹性模量和泊松比的测定实验，使学生掌握测定材料变形的基本方法，学会拟定实验加载方案，验证虎克定律。

2. 机测材料的弹性模量，使学生学会用引伸计（球铰式引伸计）测量试样的变形，并通过实验加强实验中的协作及配合精神。

主要设备：材料试验机；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。

3. 电测材料的弹性模量和泊松比，使学生学会用电阻应变计和电阻应变仪测量材料的变形。

主要设备：材料试验机或多功能电测实验装置；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。

拉伸弹性模量（E）及泊松比（?）的测定指导书一、实验目的1 、用电测法测量低碳钢的弹性模量 E 和泊松比?2 、在弹性范围内验证虎克定律二、实验设备1 、多功能电测实验装置。

2 、智能全数字式静态应变仪3 、游标卡尺三、实验原理和方法测定材料的弹性模量 E ，通常采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其关系式为:（3-12 ）由此可得（3-13 ）式中： E ：弹性模量P ：载荷S0 ：试样的截面积ε：应变ΔP 和Δε分别为载荷和应变的增量。

由公式（ 3 －13 ）即可算出弹性模量 E 。

实验方法如图 3 －9 所示，采用矩形截面的拉伸试件，在试件上沿轴向和垂直于轴向的两面各贴两片电阻应变计，可以用半桥和全桥两种方式进行实验。

1 ）、半桥接法：把试件两面各粘贴的沿轴向（或垂直于轴向）的两片电阻应变计（简称工作片）的两端分别接在应变仪的 A 、 B 接线端上，温度补偿片接到应变仪的 B 、 C 接线端上，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变值（或横向应变值）。

再将实际测得的值代入（3-13 ）式中，即可求得弹性模量 E 之值。

2 ）、全桥接法：把两片轴向（或两片垂直于轴向）的工作片和两片温度补偿片按图 3 －9中（a)( 或（b)) 的接法接入应变仪的 A 、 B 、 C 、 D 接线柱中，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变值（或垂直于轴向），因为应变仪所显示的应变是两片应变计的应变之和，所以试件轴向（或垂直于轴向）的应变是应变仪所显示值的一半，即（3-14 ）将所测得的ε值代入（3-13 ）式中，即可求得弹性模量 E 之值。

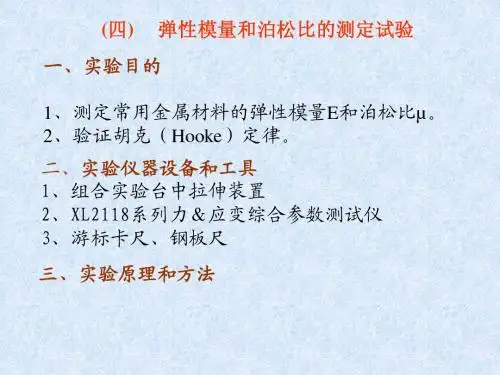

材料弹性模量 E 和泊松比 的测定一,实验目的 1,测定常用金属材料的弹性模量 E 和泊松比 . 2,验证胡克(Hooke)定律. 二,实验仪器设备和工具 1,组合实验台中拉伸装置 2,XL2118 系列力&应变综合参数测试仪 3,游标卡尺,钢板尺 三,实验原理和方法 试件采用矩形截面试件, 电阻应变片布片方式如图 3-4. 在试件中央截面上, 沿前后两面的轴线方向分别对称的贴一对轴向应变片 R1,R1ˊ和一对横向应变 片 R2,R2ˊ,以测量轴向应变ε和横向应变εˊ.PPR1 R2 bR1ˊ R2ˊR1 R2 hRR补偿块 P P图 3-4 拉伸试件及布片图 1,弹性模量 E 的测定 由于实验装置和安装初始状态的不稳定性, 拉伸曲线的初始阶段往往是非线 性的.为了 尽可能减小测量误差,实验宜从一初载荷P0(P0≠0)开始,采用增量法,分级加 载,分别测量在各相同载荷增量△P作用下,产生的应变增量△ε,并求出△ε 的平均值.设试件初始横截面面积为A0,又因ε=△l/l,则有E=εAP0上式即为增量法测 E 的计算公式.△ — 轴向应变增量的平均值 ε 式中 A0 — 试件截面面积 用上述板试件测 E 时, 合理地选择组桥方式可有效地提高测试灵敏度和实验 效率.下面讨论几种常见的组桥方式.单臂测量(图 3-5a) R1 工作片 A 补偿片 R3 机内电阻 D E (a) B R1′ R1 A R3 D E (b) B R1 R Uab A R D E (d) R1′ C A R2′ D E R1′ C R1 B R2 Uab R4 R R Uab C A R3 D E (c) R4 C R1 R1′ B R2 R2′ Uab R4 C R Uab(e) 图 3-5 几种不同的组桥方式 实验时,在一定载荷条件下,分别对前,后两枚轴向应变片进行单片测量, 并取其平均值ε=(ε1+ε1′)/2.显然(εn+ε0)代表载荷(Pn+P0)作用 下试件的实际应变量.而且ε消除了偏心弯曲引起的测量误差. (2)轴向应变片串连后的单臂测量(图 3-5b) 为消除偏心弯曲引起的影响,可将前后两轴向应变片串联后接在同一桥臂 (AB)上,而邻臂(BC)接相同阻值的补偿片.受拉时两枚轴向应变片的电阻变 化分别为△R1 + △RM △R1′-△RM △RM为偏心弯曲引起的电阻变化, 拉, 压两侧大小相等方向相反. 根据桥路原理, AB桥臂有 △R/R = (△R1 + △RM + △R1′-△RM)/( R1 + R1′) =△R1/△R1 因此轴向应变片串联后,偏心弯曲的影响自动消除,而应变仪的读数就等于试件 的应变即 εp =εd,很显然这种测量方法没有提高测量灵敏度. (3)串联后的半桥测量(图 3-5c) 将两轴向应变片串联后接 AB 桥臂;两横向应变片串联后接 BC 桥臂,偏心弯 曲的影响可自动消除,而温度影响也可自动补偿.根据桥路原理 εd=ε1-ε2-ε3+ε4 其中ε1=εp;ε2=-μεp, εp代表轴向应变,μ为材料的泊松比.由于 ε3,ε4 为零,故电阻应变仪的读数应为 εd=εp(1+μ) 有 εp=εd/(1+μ) 如果材料的泊松比已知,这种组桥方式使测量灵敏度提高(1+μ)倍. (4)相对桥臂测量(图 3-5d) 将两轴向应变片分别接在电桥的相对两臂(AB,CD) ,两温度补偿片接在相 对桥臂(BC,DA) ,偏心弯曲的影响可自动消除.根据桥路原理 εd=2εp 测量灵敏度提高 2 倍. (5)全桥测量 按图 3-5(e)的方式组桥进行全桥测量,不仅消除偏心和温度的影响,而 且测量灵敏度比单臂测量时提高 2(1+μ)倍,即; εd=2εp(1+μ) 2,泊松比μ的测定 利用试件上的横向应变片和纵向应变片合理组桥,为了尽可能减小测量误 差,实验宜从一初载荷P0(P0≠0)开始,采用增量法,分级加载,分别测量在各 相同载荷增量△P作用下,横向应变增量△εˊ和纵向应变增量△ε.求出平均 值,按定义 △R=△ˊ εμ=△ ε便可求得泊松比μ. 四,实验步骤 1,设计好本实验所需的各类数据表格. 2,测量试件尺寸.在试件标距范围内,测量试件三个横截面尺寸,取 三处横截面面积的平均值作为试件的横截面面积A0.见附表 1 , 3,拟订加载方案.先选取适当的初载荷P0(一般取P0 =10% Pmax左右) ,分 4～6 级加载. 估算Pmax(该实验载荷范围Pmax≤5000N) 4,根据加载方案,调整好实验加载装置. 5,按实验要求接好线(为提高测试精度建议采用图 3-5d 所示相对桥臂测量方法) ,调整好仪器,检查整个测试系统是否处于正常工作状态. 6,加载.均匀缓慢加载至初载荷P0,记下各点应变的初始读数;然后 分级等增量加载,每增加一级载荷,依次记录各点电阻应变片的应变值, 直到最 终载荷.实验至少重复两次.见附表 2,半桥单臂测量数据表格,其他组桥方式 实验表格可根据实际情况自行设计. 5,作完实验后,卸掉载荷,关闭电源,整理好所用仪器设备,清理实 验现场,将所用仪器设备复原,实验资料交指导教师检查签字. 附表 1 (试件相关数据)试件 截面Ⅰ 截面Ⅱ 截面Ⅲ 平均 弹性模量 E = 210 GPa 泊松比 μ= 0.26 厚度 h(mm) 宽度 b(mm) 横截面面积A0=bh(mm )2附表 2 (实验数据)载 荷 (N) 轴 向 应 变 读 数 με P △P ε1 △ε1 △ε1平均值 ε1ˊ △ε1ˊ △ε1ˊ平均 值 △ε1平均值△ε1平均值ˊ平均 值 横 向 应 变 读 数 με ε2 △ε2 △ε2平均值 ε2ˊ △ε2ˊ △ε2ˊ平均 值 △ε2平均值△ε2平均值ˊ平均 值 1000 1000 2000 1000 3000 1000 4000 5000 1000五,实验结果处理 1,弹性模量计算 E =△P△ ε=A02,泊松比计算△ˊ εμ=△ ε=。

弹性模量和泊松比的测定目录一、弹性模量和泊松比 (2)二、弹性模量测定方法 (2)三、泊松比测定方法 (4)四、结论 (4)五、参考文献 (4)一、弹性模量和泊松比金属材料的弹性模量E为低于比例极限的应力与相应应变的比值；金属材料的泊松比μ指低于比例极限的轴向应力所产生的横向应变与相应轴向应变的负比值（详见GB/T 10623-2008 金属材料力学性能试验术语）。

二、弹性模量测定方法铝合金材料的弹性模量E是在弹性范围内正应力与相应正应变的比值，其表达式为：E=σ/ε式中E为弹性模量；σ为正应力；ε为相应的正应变。

铝合金材料弹性模量E的测定主要有静态法、动态法和纳米压痕法。

1.静态法1.1测量原理静态法测量铝合金材料的弹性模量主要采用拉伸法，即采用拉伸应力-应变曲线的测试方法。

拉伸法是用拉力拉伸试样来研究其在弹性限度内受到拉力的伸长变形。

由上式有：E=σ/ε=FL/A△L式中各量的单位均为国际单位。

可以看出，弹性模量E是在弹性范围所承受的应力与应变之比，应变是必要的参数。

因此，弹性模量E的测试实质是测试弹性变形的直线段斜率，故其准确度由应力与应变准确度所决定。

应力测量的准确度取决于试验机施加的力值与试样横截面积，此时试验机夹具与试样夹持方法也非常关键，夹具与试样要尽量同轴；应变测量的准确度要求引伸计要真实反映试样受力中心轴线与施力轴线同轴受力时所产生的应变。

由于试样受力同轴是相对的，且在弹性阶段试样的变形很小，所以为获得真实应变，应采用高精度的双向平均应变机械式引伸计。

拉伸法测量弹性模量适用于常温测量，由于拉伸时载荷大，加载速度慢，存在弛豫过程，因此采用此法不能真实的反应材料内部的结构变化。

1.2.1试验机：试验机应按GB/T 16825.1进行检验，其准确度应为1级或优于1级。

1.2.2引伸计：引伸计应按GB/T 12160进行检验，其准确度应为0.5级或优于0.5级，最好采用双向平均机械引伸计。

弹性模量e和泊松比的测定实验总结实验总结：
弹性模量e和泊松比的测定实验旨在利用杨氏模量对弹性模量e和泊松比的测定，也可以在不影响材料性质的条件下测量材料的抗变形特性。

实验前准备：
1.实验需要用到具有良好精度的硬度计，放大器和痕实验夹具，以确保实验精确度。

2.用于测试的材料必须完整无缺，确保其强度，以保障实验结果的正确性。

实验步骤：
步骤一：将硬度计放入夹具中，并调节放大器，以确保数据的精确性。

步骤二：加载恒定负荷到材料的径向部分，使其受到痕压，并记录因痕应力和应变而产生的结果。

步骤三：将记录下来的数据用图形标明，以便在其中计算e 和泊松比m。

步骤四：根据计算结果计算弹性模量e和泊松比m，并用该结果来描述材料的抗变形特性。

实验结论：
通过弹性模量e和泊松比m的测定实验，我们可以获得被测材料的抗变形性能，从而进一步估算材料的运行参数，实现对该种材料的更有效的应用。

这也表明了在实际工程中，要将弹性模量e和泊松比m用来工程设计中学习材料运行机理，预测材料的变形以及力学行为，增强设计效益。

材料弹性模量及泊松⽐测试实验教案.材料弹性模量及泊松⽐测试实验教学内容：⼀、电测法原理 1、应变⽚测试原理 2、惠斯登路桥应⽤（1）1/4桥温度补偿⽚(R 2) （2）半桥（3）全桥⼆、应变⽚的粘贴步骤 1、选⽚2、测点表⾯的清洁处理3、贴⽚4、⼲燥处理5、接线6、防潮处理三、材料弹性模量和泊松⽐的测定包括实验⽬的、实验内容、实验（设计）仪器设备和材料清单、实验原理、实验步骤及结果测试等。

四、应变仪的操作⽅法教学要求：理解电测法的原理、应变⽚的粘贴步骤；掌握材料弹性模量和泊松⽐测定的原理及应变仪的使⽤。

重点：电测法原理，实验原理，应变仪的使⽤。

⼀、电测法原理1、应变⽚测试原理电测法是⼯程上常⽤的对实际构件进⾏应⼒分析实验的⽅法之⼀。

它是通过贴在构件被测点处的电阻应变⽚(以下简称应变⽚)，将被测点的应变值转换为应变⽚的电阻变化，再利⽤电阻应变仪测出应变⽚的电阻变量，并直接转换输出应变值，然后依据虎克定律计算出构件被测点的应⼒值的⼤⼩。

在电测法中，主要设备是电阻应变⽚和电阻应变仪。

其中，电阻应变⽚是将应变变化量转变成电阻变化量的转换组件。

应变电测发具有感受元件重量轻，体积⼩；量测系统信号传递迅速、灵敏度⾼、可遥感，便于与计算机连⽤及实现⾃动化等优点。

它的⼯作原理很简单，是依据⾦属丝的电阻R 与其本⾝长度L 成正⽐，与其横截⾯积A 成反⽐这⼀物理学定律⽽得，⽤公式表⽰其电阻即为：/(R L A ID ρ=为电阻系数）当电阻丝受到轴向拉伸或压缩时，上式中的L 、A 、p 均将发⽣变化。

若此时对上式两端同取对数，即有：ln ln ln ln R L A ρ=+-对其进⾏数学求导，有：////dR R d dL L dA A ρρ=+-因为⾦属电阻线受轴向拉伸(或压缩)作⽤时，式中：所以上式可写成：并令式中：u--电阻丝材料的泊松⽐K。

—单丝灵敏系数。

则：对⼤多数电阻丝⽽⾔，K0为常量，对丝栅状应变⽚或箔式应变⽚，考虑到已不是单根丝，故改⽤灵敏系数K代替代。

材料弹性模量及泊松比的测定实验报告材料弹性模量及泊松比的测定实验报告引言：弹性模量和泊松比是材料力学性质的重要参数，对于材料的设计和工程应用具有重要意义。

本实验旨在通过测定材料的弹性模量和泊松比，了解材料的力学性能，为工程应用提供参考。

实验原理：弹性模量是材料在受力时对应变的抵抗能力，是表征材料刚度的指标。

泊松比则是材料在受力时横向收缩与纵向伸长之间的比值，是表征材料变形性能的参数。

实验步骤：1. 实验材料准备：选取一种材料样本，如金属棒或弹簧。

2. 弹性模量测定：将材料样本固定在实验台上，用一定的力对其施加拉伸或压缩力，测量应变和应力的关系，通过斜率计算弹性模量。

3. 泊松比测定：将材料样本固定在实验台上，施加纵向力，测量纵向应变，再施加横向力，测量横向应变，通过应变比值计算泊松比。

实验结果：根据实验数据计算得出材料的弹性模量和泊松比。

实验结果显示，材料的弹性模量为X GPa，泊松比为X。

讨论与分析：根据实验结果，我们可以对材料的力学性能进行分析和讨论。

弹性模量越大，材料的刚度越高，对外力的抵抗能力越强。

而泊松比则反映了材料在受力时的变形性能，泊松比越小，材料的变形能力越差，对外力的响应越迟缓。

实验误差及改进：在实验过程中，可能会存在一定的误差。

例如，由于材料的制备和实验条件的限制，实际测量值与理论值之间可能存在一定的偏差。

为了减小误差，可以增加样本数量，进行多次测量取平均值，或者改进实验装置，提高测量精度。

实验应用：弹性模量和泊松比是材料工程中常用的参数，对于材料的设计和工程应用具有重要意义。

例如，在建筑工程中，需要选取合适的材料来承受外力，弹性模量和泊松比的测定可以帮助工程师选择合适的材料。

此外，在材料科学研究中，弹性模量和泊松比的测定也是评价材料性能的重要手段。

结论：通过本实验的测定，我们成功地得到了材料的弹性模量和泊松比。

这些参数对于材料的力学性能研究和工程应用具有重要意义。
