一建机电案例专题：考施工顺序

第1篇一、工程准备阶段1. 熟悉工程图纸：对工程图纸进行仔细阅读，了解工程的结构、布局、设备选型等基本信息。

2. 编制施工组织设计：根据工程特点，编制施工组织设计，明确施工方案、施工进度、质量保证措施等。

3. 组织施工人员：对施工人员进行技术培训，确保施工人员具备相应的专业技能和素质。

4. 材料设备准备：根据施工进度计划，提前采购、备齐施工所需材料、设备。

5. 施工现场准备：清理施工现场，确保施工环境安全、整洁。

二、基础施工阶段1. 土方开挖：按照设计要求进行土方开挖，确保开挖深度、宽度、坡度等符合规范。

2. 基础垫层：铺设基础垫层，确保垫层平整、密实。

3. 基础施工：按照设计要求进行基础施工，包括混凝土浇筑、钢筋绑扎等。

4. 基础验收：对基础施工质量进行验收，确保基础满足设计要求。

三、主体施工阶段1. 钢结构施工：按照设计要求进行钢结构安装，确保钢结构连接牢固、焊接质量合格。

2. 楼板施工：进行楼板浇筑，确保楼板平整、密实。

3. 墙体施工：按照设计要求进行墙体施工，包括砌筑、抹灰等。

4. 门窗安装：按照设计要求进行门窗安装，确保门窗安装牢固、密封。

四、机电安装施工阶段1. 电气施工：进行电气线路敷设、设备安装、调试等，确保电气系统安全、可靠。

2. 水暖施工：进行水暖管道敷设、设备安装、调试等，确保水暖系统运行正常。

3. 通风空调施工：进行通风管道安装、设备安装、调试等，确保通风空调系统运行稳定。

4. 电梯施工：进行电梯安装、调试等，确保电梯运行安全、舒适。

五、竣工验收阶段1. 工程验收：对工程进行全面验收，包括质量、安全、环保等方面。

2. 验收资料整理：整理工程验收资料，包括施工图纸、施工记录、验收报告等。

3. 工程交付：将工程交付给业主，确保工程顺利投入使用。

六、工程维护阶段1. 工程保修：按照合同约定，对工程进行保修，确保工程在使用过程中出现的问题得到及时解决。

2. 工程维护：定期对工程进行维护保养，确保工程长期稳定运行。

考法2：安排施工顺序——即考施工程序【例题1】设备基础验收合格后，采用卷扬机及滚杠滑移系统将三联供机组二次搬运、吊装就位。

【问题】三联供机组就位后，试运行前还有哪些安装工序？【答案】还有：设备安装调整、设备固定与灌浆、零部件清洗与装配、润滑与设备加油。

【考点】机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

【例题2】监理工程师指出下列发电机施工程序存在不完整的地方。

【问题】指出工艺流程图中①、②、③的工序名称。

【答案】①定子及转子水压试验；②氢冷器安装；③整体气密性试验考法3：储罐（或球罐）焊接中质量问题的分析【例题1】背景资料：球罐的安装工程，拱顶罐和球罐的制作材料某安装公司中标了10台5000m³拱顶罐、5台10000m³都是16MnR，球罐采用的是7带球罐，壁厚为50mm。

项目部建立了质量和安全监督体系，编制了施工方案，储罐采用倒装法施工。

根据进度计划的安排，9、10号储罐焊接时正赶上雨季，安装公司项目部提前编制了质量预控方案。

因为措施得当，储罐焊接顺利完成。

在球罐焊接完成后，施工单位即进行了球罐的外观检查、超声波探伤、热处理，却在球罐水压试验的时候，发现了大量裂纹。

【问题】1.针对9、10号储罐焊接，项目部应如何编制质量预控方案？2.分析球罐产生裂纹的主要原因。

【答案】1.质量预控方案：（1）工序名称：储罐焊接（2）可能出现的质量【问题】气孔、夹渣（3）提出的质量预控措施：焊材烘干；配备焊条保温桶；坡口清理除锈；搭设防雨棚（采取防雨措施）。

2.主要原因是：焊前未进行焊条焊丝的扩散氢复验，焊缝中含扩散氢；预防延迟裂纹的措施有：焊条烘干、减少应力、焊前预热、焊后热处理、焊后热消氢处理，打磨焊缝余高。

考法4：科学地进行现场布置——施工平面布置图改错或优化【例题1】背景资料：A施工单位中标某地区一冶炼厂扩建工程，该地区常年刮西北风。

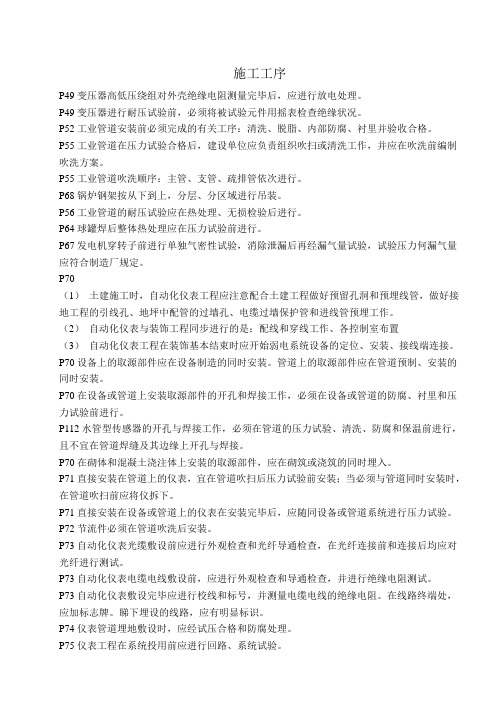

施工工序P49变压器高低压绕组对外壳绝缘电阻测量完毕后，应进行放电处理。

P49变压器进行耐压试验前，必须将被试验元件用摇表检查绝缘状况。

P52工业管道安装前必须完成的有关工序：清洗、脱脂、内部防腐、衬里并验收合格。

P55工业管道在压力试验合格后，建设单位应负责组织吹扫或清洗工作，并应在吹洗前编制吹洗方案。

P55工业管道吹洗顺序：主管、支管、疏排管依次进行。

P68锅炉钢架按从下到上，分层、分区域进行吊装。

P56工业管道的耐压试验应在热处理、无损检验后进行。

P64球罐焊后整体热处理应在压力试验前进行。

P67发电机穿转子前进行单独气密性试验，消除泄漏后再经漏气量试验，试验压力何漏气量应符合制造厂规定。

P70（1）土建施工时，自动化仪表工程应注意配合土建工程做好预留孔洞和预埋线管，做好接地工程的引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管预埋工作。

（2）自动化仪表与装饰工程同步进行的是：配线和穿线工作、各控制室布置（3）自动化仪表工程在装饰基本结束时应开始弱电系统设备的定位、安装、接线端连接。

P70设备上的取源部件应在设备制造的同时安装。

管道上的取源部件应在管道预制、安装的同时安装。

P70在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行。

P112水管型传感器的开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行，且不宜在管道焊缝及其边缘上开孔与焊接。

P70在砌体和混凝土浇注体上安装的取源部件，应在砌筑或浇筑的同时埋入。

P71直接安装在管道上的仪表，宜在管道吹扫后压力试验前安装；当必须与管道同时安装时，在管道吹扫前应将仪拆下。

P71直接安装在设备或管道上的仪表在安装完毕后，应随同设备或管道系统进行压力试验。

P72节流件必须在管道吹洗后安装。

P73自动化仪表光缆敷设前应进行外观检查和光纤导通检查，在光纤连接前和连接后均应对光纤进行测试。

P73自动化仪表电缆电线敷设前，应进行外观检查和导通检查，并进行绝缘电阻测试。

一建机电篇，建筑电气工程施工程序和技术要求建筑电气工程施工技术二、建筑电气工程施工程序(一)变配电工程施工程序1.配电柜（开关柜）的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。

2.干式变压器的施工顺序：开箱检查→变压器二次搬运→变压器本体安装→附件安装→变压器交接试验→送电前检查→送电运行验收。

(二)供电干线施工程序1.母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。

2.管内穿线施工程序：选择导线→管内穿引线→导线与引线绑扎→放护圈（金属导管)→穿导线→导线连接→线路绝缘测试。

(三)电气动力工程施工程序1.明装动力配电箱施工程序：基础框架制作安装→配电箱安装固定→导线连接→送电前检查→送电运行。

2.动力设备施工程序：设备开箱检查→设备安装→电动机检查、接线→电机干燥(受时) →控制设备安装送电前的检查→送电运行。

(五)防雷接地装置施工程序防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆接闪网）施工。

第二节、建筑电气工程施工技术要求一、供电干线及室内配电线路施工技术要求(一)母线槽施工技术要求2.母线槽支架安装要求(1)母线槽支架安装应牢固、无明显扭曲，采用金属吊架固定时，应设有防晃支架。

(2)室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得少于6mm。

(3)水平或垂直敷设的母线槽，每节不得少于一个支架，其间距应符合产品技术文件的要求，距拐弯0.4一0.6m处应设置支架，圆定点位置不应设置在母线槽的连接处或分接单元处。

3.母线槽安装及连接要求(1)母线槽直线段安装应平直。

配电线槽水平度与垂直度偏差不宜大于1.5%，全长最大偏差不宜大于20mm；照明母线槽水平偏差全长不应大于5mm，垂直偏差不应大于10mm。

母线应与外壳同心，允许偏差度为±5mm。

一建机电实务重要施工程序和流程汇总一建机电实务重要施工程序和流程汇总1、工程测量的程序无论是建筑安装还是工业安装的测量，其基本程序都是：1建立测量控制网→2设置纵横中心线→3设置标高基准点→4设置沉降观测点→5安装过程测量控制→6实测记录等。

2、机械设备安装的一般程序：1开箱检查→2基础测量放线→3基础检查验收→4垫铁设置→5吊装就位→6安装精度调整与检测→7设备固定与灌浆→8零部件装配→9润滑与设备加油→10试运转→11工程验收。

3、输配电线路的施工技术--架空线路施工程序架空线路施工的一般程序：施工测量→基础施工→杆塔组立→放线施工→导线连接→竣工验收检查。

4、工业管道安装的施工程序5、长输管道施工程序1线路交桩→2测量放线→3施工作业带清理及施工便道修筑→4管道运输→5布管→6清理管口→7组装焊接一8焊接质量检查与返修→9补口检漏补伤→10管沟开挖→11吊管下沟→12管沟回填→13三桩埋设→14阴极保护→15通球试压测径→16管线吹扫、干燥→17连头（碰死口）→18地貌恢复→19水工保护→20竣工验收。

6、金属储罐的焊接工艺及顺序--罐底焊接顺序与工艺措施（1）原则：采用收缩变形最小的焊接工艺及焊接顺序。

（2）罐底焊接程序：1中幅板焊缝一2罐底边缘板对接焊缝靠边缘的300mm部位一3罐底与罐壁板连接的角焊缝（在底圈壁板纵焊缝焊完后施焊）一4边缘板剩余对接焊缝一5边缘板与中幅板之间的收缩缝。

7、发电机设备的安装技术要求--发电机设备安装程序1定子就位→2定子及转子水压试验→3发电机穿转子→4氢冷器安装→5端盖、轴承、密封瓦调整安装→6励磁机安装→7对轮复找中心并连接→8整体气密性试验8、锅炉钢架安装技术要点---锅炉钢架安装程序基础划线→柱底板安装、找正→立柱、垂直支撑、水平梁、水平支撑安装→整体找正→高强度螺栓终紧→平台、扶梯、栏杆安装等。

9、锅炉本体受热面（组合）安装施工要求---锅炉受热面施工程序锅炉受热面的施工程序为：设备及其部件清点检查→通球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。

开箱检查 → 二次搬运 → 基础框架制作安装 → 柜体固定 → 母线连接 → 二次线路连接 → 试验调整 → 送电试运行验收开箱检查 → 变压器二次搬运 → 变压器本体安装 → 附件安装 → 变压器交接试验 → 送电前检查 → 送电试运行验收i.母线槽施工程序：ii.室内梯架电缆施工程序：iii.线槽配线施工程序：iv.金属导管施工程序：v.管内穿线施工程序：开箱检查 → 支架安装 → 单节母线槽绝缘测试 → 母线槽安装 → 通电前绝缘测试 → 送电验收电缆检查 → 电缆搬运 → 电缆敷设 → 电缆绝缘测试 → 挂标志 → 质量验收测量定位 → 支架制作 → 支架安装 → 线槽安装 → 接地线连接 → 槽内配线 → 线路测试测量定位 → 支架制作、安装（明管敷设时） → 导管预制 → 导管连接 → 接地线跨接选择导管 → 管内穿引线 → 导线与引线的绑扎 → 放护圈（金属导管敷设时） → 穿导线 → 导线并头绝缘 →线路检查 →绝缘测试基础框架制作安装 → 配电箱安装固定 → 导线连接 →送电前检查 → 送电运行设备开箱检查 → 设备安装 → 电动机检查、接线 → 电机干燥（受潮时） → 控制设备安装 → 送电前检查 → 送电运行配电箱固定 → 配管 → 管内穿线 → 导线连接 → 送电前检查 → 送电运行灯具开箱检查 → 灯具组装 → 灯具安装接线 → 送电前的检查 → 送电运行→ 接地干线施工 → 引下线敷设 → 均压环施工 → 接闪带（接a. 母线槽施工技术要求b.梯架、托盘、槽盒 施工技术要求c.导管施工技术要求d.室内电缆敷设安装要求e.导管内穿线和槽盒内导线敷设要求材料进场检查防潮密封良好插接母线槽上的静触头要无缺损、表面光滑、镀层完整有防护等级要求的母线槽要检查产品及附件的防护等级，其标识要完成；防火线母线槽要有防火等级和燃烧报告采用金属吊架固定时，要设有防晃支架室内配电母线槽的圆钢吊架直径要≥8mm室内照明母线槽的圆钢吊架直径要≥6mm水平/垂直敷设的母线槽固定点，要每段设置1个，且每层≥1个支架，间距符合要求；拐弯0.4～0.6m 处要设置支架，固定点不要设置在母线槽的连接处或分接单元处配电母线槽水平度与垂直度偏差要≤ 1.5%，全长最大偏差要≤ 20mm ；照明母线槽水平偏差全长要≤ 5mm ，垂直偏差要≤ 10mm ；母线要与外壳同心，允许偏差要在 ± 5mm 母线槽跨越建筑物变形处时，要设置补偿装置母线槽不宜安装在水管的正下方母线槽段与段的连接口不要设置在穿越楼板或墙体处母线槽垂直穿越楼板处，要设置与建筑物固定的专用部件支座，其孔洞四周要设置高度为≥ 50mm 的防水台，并采取防火封堵措施母线槽的连接紧固要采用力矩扳手母线槽连接的接触电阻要＜0.1Ω母线槽的金属外壳等外露可导电部分，要与保护导体可靠连接；每段母线槽的金属外壳间要可靠连接，且母线槽全长与保护导体可靠连接处要≥ 2处分支母线槽的金属外壳末端，要与保护导体可靠连接高压母线槽 → 交流工频耐压试验低压母线槽 → 绝缘电阻值 ≥ 0.5M Ω检查分接单元检查母线槽与配电柜、电气设备的接线相序要一致插入时 → 接地触头要先于相线触头接触退出时 → 接地触头要后于相线触头脱开塑料槽盒，对阻燃性能有异议时，要按批抽样送有资质的试验室检测建筑钢结构构件上，不得熔焊支架、不得热加工开孔水平安装的支架间距宜为1.5～3m ；垂直安装的间距要≤ 2m采用金属吊架固定时，圆钢直径要 ≥ 8mm ，并设防晃支架；在分支处或端部0.3～0.5m 处要有固定支架子主题配线槽盒与水管同侧上下敷设时，要安装在水管的上方配线槽盒与热水管、蒸汽管平行上下敷设时，要安装在其下方敷设在电气竖井内穿楼板处和穿越不同防火区的梯架、托盘、槽盒，要有防火隔离措施敷设在电气竖井内的电缆梯架、托盘，其固定支架不要安装在固定电缆的横担上，且每隔3～5层应设置承重支架敷设在室外的梯架、托盘、槽盒，当进入室内/配电箱(柜)时，要有防水措施，槽盒底部要有泄水孔梯、槽、盒全长≤ 30m ，要有≥ 2处与保护导体可靠连接梯、槽、盒全长＞ 30m ，每隔20～30m 要增加1个接地连接点，起始端和终点端均应可靠接地非镀锌梯、槽、盒之间连接的两端要跨接保护连接导体镀锌梯、槽、盒不跨接保护连接导体时，连接板每端要有≥ 2个防松螺帽/防松垫圈的连接固定螺栓金属镀锌导管进场检验埋入土壤中的热浸镀锌钢材，其镀锌层厚度要≥ 63um 对镀锌质量有异议时，要按批抽样送至有资质的试验室检测承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔导管采用金属吊架固定时，圆钢直径要≥ 8mm ，并要设置防晃支架；在盒(箱)、分支处或端部0.3～0.5m 处要有固定支架钢导管不得采用对口熔焊连接；镀锌钢导管/壁厚≤ 2mm 的钢导管，不得采用套管熔焊连接镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接暗配导管的表面埋深与建筑物、构筑物表面的距离要≥ 15mm ；当塑料导管在墙体上剔槽埋设时，要采用强度等级≥M10的水泥砂浆抹面保护导管穿越密闭或防护密闭隔墙时，要设置预埋套管，套管两端伸出墙面的长度宜为30～50mm ，导管穿越密闭穿墙套管的两侧，要设置过线盒，并做好封堵导管弯曲半径要求明配管采用的接线盒或过渡盒，要选用明装盒(箱)室外埋地敷设的钢导管，埋深要符合设计要求，壁厚要＞2mm ，导管的管口不要敞口垂直向上非镀锌钢导管采用螺纹连接时，连接处的两端要熔焊焊接保护连接导体[导体宜为圆钢，D ≥ 6mm ，搭接长度 =圆钢直径Dx6]镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护连接导体[导体宜为铜芯软导线，截面积要≥ 4mm²]埋设于墙内或混凝土内的塑料导管，要采用中型及以上的导管沿建筑物、构筑物表面和在支架上敷设的刚性塑料导管，要按设计要求装设温度补偿装置刚性导管经柔性导管与电气设备、器具连接时，柔性导管长度L 的要求动力工程中：L ≤ 0.8m 照明工程中：L ≤ 1.2m电缆支架安装要求设计无要求时，电缆支架层间最小距离要求为：电缆本体敷设要求电缆支架距其他设备的最小净距离要≥ 300mm≥ 电缆外径x 2+10mm对35kV 电缆时，≥ 电缆外径x2 +50mm交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内，固定用的夹具和支架不能形成闭合磁路当电缆通过墙、楼板或室外敷设穿导管保护时，导管的内径要≥电缆外径x1.5导管内穿线要求槽盒内穿线要求绝缘导线接头应设置在专用接线盒或器具内，不得设置在导管和槽盒内同一交流回路的绝缘导线，不要敷设于不同的金属槽盒内或穿于不同金属导管内不同回路、不同电压等级和交流与直流线路的绝缘导线，不要穿于同一导管内槽盒内的绝缘导线总截面（包括外护套）要≤ 槽盒内截面的40%，且载流导体不宜超过30根控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面要≤ 槽盒内截面的50%分支接头处绝缘导线的总截面(包括外护层)要≤ 该点槽盒内截面的75%SPD 安装要求箱内要分别设置中性导体（N ）和保护接地导体（PE ）汇流排；汇流排上同一端子不应连接不同回路的N 线或PE 线照明配电箱不要设置在水管的正下方同一电器器件端子上的导线连接上要≤ 2根SPD 接地导线的位置不宜靠近出线位置，SPD 的连接导线要平直、足够短，且不宜＞ 0.5m灯具现场检查要求灯具的绝缘电阻值要≥ 2M Ω，灯具内部绝缘导线的绝缘层厚度要≥0.6mm ，内部接线要为铜芯绝缘导线，截面积要与灯具功率相匹配，且要≥ 0.5mm²质量＞10kg 的灯具、固定装置及悬吊装置要按灯具重量的5倍恒定均布载荷做强度试验，且持续时间要≥ 15min ，并全数检查质量＞3kg 的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径要＞灯具挂销直径，且要≥6mm采用铜管做灯具吊杆时，其内径要≥ 10mm ，壁厚要≥ 1.5mm灯具防触电保护分类灯具固定要求Ⅰ类灯具外露可导电部分要有专用PE （接地）端子灯具在砌体和混凝土结构上，严禁使用木模、尼龙塞或塑料塞固定检查时按每批次数量抽查5%，且不少于1套露天灯具要有泄水孔，其位置设置在灯具腔体的底部庭院灯、路灯埋地灯灯具接线盒防水等级要求≥IPX5灯具接线盒防水等级要求≥IPX7，盒内绝缘导线接头也要做防水绝缘处理容量≥ 100W 的灯具，引入线要采用瓷管、矿棉等不燃材料做隔热保护消防应急照明灯线路在非燃烧体内穿钢导管暗敷时，暗敷钢导管的保护层厚度要≥30mm 安装高度接线要求插座距地面高度一般为0.3m ，托儿所、幼儿园及小学的插座距地面高度要≥1.8m ，同一场所安装的插座高度应一致单相两孔插座：左零（N ）右火（L ）单相三孔插座：左零（N ）右火（L ），上地（PE ）三相四孔/三相五孔插座：保护接地线（PE ）孔应在上孔，且不得与中性线（N ）端子连接；同一场所的三相插座，其接线的相序要一致接地装置的敷设要求接地装置的搭接要求接地电阻达不到设计要求时的操作埋深要≥ 0.6m ，且要在冻土层以下接地极要垂直埋入地下，间距要≥ 5m人工接地体与建筑物的外墙或基础之间的水平距离要≥ 1m扁钢与扁钢搭接 → ≥ 扁钢宽度x2，且要至少3面施焊圆钢与角钢搭接 → ≥圆钢直径x6，且要双面施焊圆钢与扁钢搭接 → ≥圆钢直径x6，且要双面施焊扁钢与钢管、扁钢与角钢搭接 → 紧贴3/4钢管表面，或紧贴角钢外侧两面，且上下两面施焊采用降阻剂换土接地模块等电位联结要求均匀灌注于垂直接地体周围，接地装置要被降阻剂所包覆先按设计位置开挖模块坑，并将地下接地干线引到模块上，检查确认，再相互焊接接地模块的顶面埋深要≥0.6m ，模块间距要≥ 模块长度x 3～5接地模块应集中引线，并采用干线将接地模块并联焊接成一个环路采用焊接时，要符合焊接搭接长度的规定采用螺栓连接时，螺栓、垫圈、螺母等要为热镀锌制品，且应连接牢固与卫生间内金属零部件的外界可导电部分，要设置专用接线螺栓与等电位连接导体连接，并设置标识在地下暗敷时，等电位联结导体与导体间的连接不得采用螺栓压接接闪器施工要求接闪线与接闪带安装要平正顺直、无急弯固定支架高度要≥150mm ，间距要均匀引下线施工要求每个固定支架要能承受49N 的垂直拉力接闪带/网在经过建筑物变形缝处的跨接要有补偿措施接闪器与防雷引下线必须采用焊接或卡接器连接；防雷引下线与接地装置必须采用焊接或螺栓连接。

机电安装工程施工的顺序随着科技的发展，机电安装工程在各种建筑中起着至关重要的作用。

机电安装工程施工顺序从初步规划到最终验收，需要经历许多重要的步骤。

本文将详细介绍机电安装工程施工的顺序，以便读者对此有更深入的了解。

1. 初步规划在进行机电安装工程施工之前，首先需要进行初步规划。

这个阶段的工作包括确定工程的总体设计、预算、时间表和所需资源。

规划阶段还需要考虑到安全、环保和人力资源等方面的因素。

在完成初步规划后，需要进行专业的设计评审和相关部门的审批。

2. 地基工程机电安装工程施工的第一步是进行地基工程。

地基工程是整个建筑工程的基础，直接影响到机电安装的施工效果。

在进行地基工程前，必须先对地基进行勘察和测量，以确定地基情况，然后根据地基的情况进行开挖和垫层工作。

地基工程完成后，需要进行相关部门的验收，确保地基工程质量合格。

3. 机电设备安装在地基工程完成后，需要进行机电设备的安装。

机电设备包括发电机、空调、管道、电线等设备。

在进行机电设备的安装前，必须先进行相关设备的检验和验收，确保设备质量达到标准。

安装工程需要由专业的电气工程师和管道工程师负责，保证设备的安装质量。

4. 接入电力机电设备安装完成后，需要进行接入电力工作。

接入电力是指将设备与电力网络连接，使设备正常运行。

在进行接入电力工作前，必须先进行相关电力设备的检验和验收，确保电力设备质量达到标准。

接入电力工程需要由专业的电气工程师负责，保证设备的安装质量。

5. 调试在机电设备安装和接入电力工作完成后，需要进行设备调试工作。

调试工作是指将设备接通电源，对设备进行检测和调整，确保设备正常运行。

调试工作需要由专业的电气工程师和机械工程师负责，保证设备的调试质量。

6. 安装验收设备调试完成后，需要进行安装验收工作。

安装验收是指对整个机电设备进行检测和测试，确保设备安装质量合格。

安装验收工作需要由专业的验收人员负责，确保设备安装工程质量达到标准。

同时，需要进行相关部门的验收，保证设备安装工程符合相关法律法规和标准。

1H420010 机电工程项目施工管理的程序及任务1H420011 机电工程项目的类型及建设程序一、机电工程建设项目的类型(四)机电工程建设项目的分类阅读了解即可(1)新建项目。

指地块上原来没有的新开工建设的项目。

(2)扩建项目。

指为扩大生产或服务，在不改变原有功能的前提下而兴建的工程。

(3)改建项目。

指由于技术进步、工艺更新、淘汰落后设备装置、提高产品或服务质量，或为改变功能而兴建的工程。

(4)复建项目。

指恢复应有的生产能力或服务的工程。

(5)迁建项目。

指将原有单位迁移至异地进行生产或服务，并不改变功能而兴建的工程。

如迁至异地无此项目，则应对迁出地视为迁建项目，而迁入地视为新建项目。

二、机电工程项目的建设程序(四)机电工程项目承包模式(阅读了解即可)1.BT(Build-Transfer)即建设-移交融资模式根据项目发起人通过与投资者签订合同，由投资者负责项目的融资、建设，并在规定时限内将竣工后的项目移交项目发起人，项目发起人根据事先签订的回购协议分期向投资者支付项目总投资及确定的回报。

BT投资是BOT的一种变换形式，政府通过特许协议，引入国外资金或民间资金进行专属于政府的基础设施建设，基础设施建设完工后，该项目设施的有关权利按协议由政府赎回。

2.TOT(Transfer-Operate-Transfer)即转让-经营-转让模式通过出售现有资产以获得增量资金进行新建项目融资的一种新型融资方式，在这种模式下，首先私营企业用私人资本或资金购买某项资产的全部或部分产权或经营权，然后，购买者对项目进行开发和建设，在约定的时间内通过对项目经营收回全部投资并取得合理的回报，特许期结束后，将所得到的产权或经营权无偿移交给原所有人。

3.TBT(Transfer-Build-Transfer)转让-建设-转让模式(1)将TOT 与BOT 融资方式组合起来，以 BOT 为主的一种融资模式。

在 TBT 模式中，TOT 的实施是辅助性的，采用它主要是为了促成 BOT。

第1篇一、施工准备阶段1. 技术准备：组织施工人员学习设计图纸、施工规范、技术标准等，确保施工人员掌握施工技术要求。

2. 材料准备：根据施工图纸和施工方案，确定所需材料种类、规格、数量，并采购、检验材料。

3. 机具准备：根据施工要求，准备相应的施工机械、设备、工具等，并进行调试和检验。

4. 场地准备：按照施工图纸和施工方案，进行场地平整、围挡、排水、照明等工作。

5. 施工组织及人员准备：成立施工组织机构，明确各部门职责，选拔和培训施工人员。

二、施工阶段1. 施工测量：根据设计图纸和施工规范，进行施工测量，确保施工精度。

2. 预留、预埋：根据施工图纸，配合土建施工，完成预留孔洞、预埋管道等工作。

3. 管道支架制作与安装：按照设计要求，制作管道支架，并安装到位。

4. 管道安装：根据施工图纸，进行管道安装，包括干管、立管、支管的安装。

5. 管道系统检验：安装完成后，对管道系统进行检查，确保管道安装质量。

6. 管道系统试验：按照设计要求和规范，对管道系统进行液压试验、气压试验等。

7. 防腐绝热：对管道进行防腐处理，并进行绝热施工。

8. 系统清洗：管道系统试验合格后，进行系统清洗。

9. 设备安装：根据施工图纸和设备技术要求，进行设备安装。

10. 系统调试：对安装完成的管道系统和设备进行调试，确保其正常运行。

三、竣工验收阶段1. 施工资料整理：收集整理施工过程中的各种资料，包括施工图纸、验收报告、试验报告等。

2. 竣工验收：按照国家规定和工程合同要求，进行竣工验收。

3. 竣工验收合格后，办理移交手续，工程正式交付使用。

4. 工程保修：按照工程合同要求，进行工程保修。

总之，机电工程施工程序是一个系统、严谨的过程，涉及施工准备、施工、竣工验收等多个阶段。

在施工过程中，要严格按照施工图纸、规范和标准进行施工，确保工程质量，确保工程安全、高效地完成。

第2篇一、施工准备阶段1. 技术准备：对施工图纸进行会审、设计交底和技术交底，明确施工方案、施工工艺和施工质量要求。

一建《机电实务》机电工程建筑管道工程的施工程序建筑管道工程施工技术四、附件检验（阀门试验）阀门安装前，应作强度和严密性试验。

试验应在每批（①同牌号、②同型号、③同规格）数量中抽查10%，且不少于1个。

对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。

例如：给水、排水、供热及采暖管道阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。

单选题：阀门安装前，应在每批（同牌号、同型号、同规格）数量中抽查（ B ）作强度和严密性试验。

A．5％B．10％.C．15％D．20％附件检验（阀门试验）阀门安装前，应作强度和严密性试验。

试验应在每批（①同牌号、②同型号、③同规格）数量中抽查10%，且不少于1个。

五、管道安装（干管安装；立管安装；支管安装）1.干管安装的连接方式：（1）螺纹连接、（2）承插连接、（3）法兰连接、（4）粘接、（5）焊接、（6）热熔连接。

2.立管安装：明装立管、暗装立管。

3.支管安装：明装支管、暗装支管。

(干管和支管就像树干和树枝)明装支管应注意核定不同卫生器具的冷热水预留口高度，支管装有水表位置先装连接管，在试压后交工前拆下换装水表(试压时候不要安装水表)。

采用管螺纹连接时，应注意填料不得挤入管道，以免堵塞管道。

单选题：明装支管应注意核定不同卫生器具的冷热水预留口高度，支管装有水表的位置应先（C）后，才能进行压力试验。

A．装水表B．装丝堵C．装连接管.D．整管连接六、管道系统试验（①压力试验；②灌水试验；③通球试验）（一）压力试验实施要点建筑中的①给水管道系统、②消防系统、③室外给水管网系统的水压试验，当设计未注明时，试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa(老教材：不应大于0.03MPa)，然后降到工作压力进行检查，应不渗、不漏；塑料给水系统应在试验压力下稳压1h，然后在工作压力的1.15倍下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
