蓄 电 池 测 试 记 录

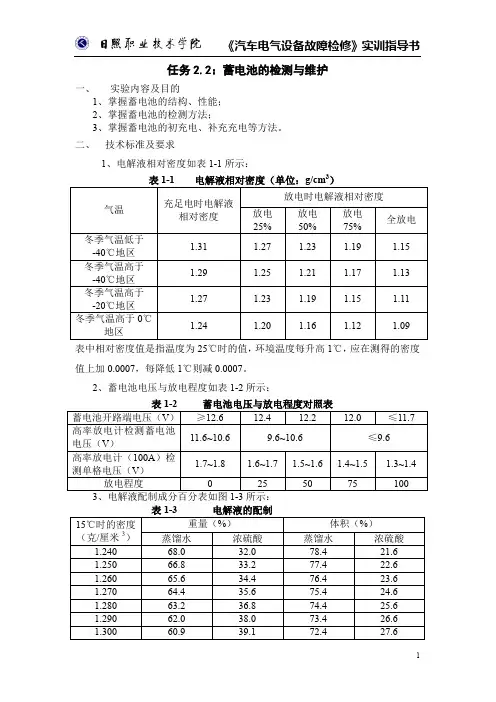

任务2.2：蓄电池的检测与维护一、实验内容及目的1、掌握蓄电池的结构、性能；2、掌握蓄电池的检测方法；3、掌握蓄电池的初充电、补充充电等方法。

二、技术标准及要求1、电解液相对密度如表1-1所示：表1-1 电解液相对密度（单位：g/cm3）气温充足电时电解液相对密度放电时电解液相对密度放电25%放电50%放电75%全放电冬季气温低于-40℃地区1.31 1.27 1.23 1.19 1.15冬季气温高于-40℃地区1.29 1.25 1.21 1.17 1.13冬季气温高于-20℃地区1.27 1.23 1.19 1.15 1.11 冬季气温高于0℃地区1.24 1.20 1.16 1.12 1.09 表中相对密度值是指温度为25℃时的值，环境温度每升高1℃，应在测得的密度值上加0.0007，每降低1℃则减0.0007。

2、蓄电池电压与放电程度如表1-2所示：表1-2 蓄电池电压与放电程度对照表蓄电池开路端电压（V）≥12.6 12.4 12.2 12.0 ≤11.7 高率放电计检测蓄电池电压（V）11.6~10.6 9.6~10.6 ≤9.6高率放电计（100A）检测单格电压（V）1.7~1.8 1.6~1.7 1.5~1.6 1.4~1.5 1.3~1.4放电程度0 25 50 75 1003、电解液配制成分百分表如图1-3所示：表1-3 电解液的配制15℃时的密度（克/厘米3）重量（%）体积（%）蒸馏水浓硫酸蒸馏水浓硫酸1.240 68.0 32.0 78.4 21.6 1.250 66.8 33.2 77.4 22.6 1.260 65.6 34.4 76.4 23.6 1.270 64.4 35.6 75.4 24.6 1.280 63.2 36.8 74.4 25.6 1.290 62.0 38.0 73.4 26.6 1.300 60.9 39.1 72.4 27.61.31059.740.371.328.7三、实验器材1、蓄电池N 个，发动机N 台、充电机N 台。

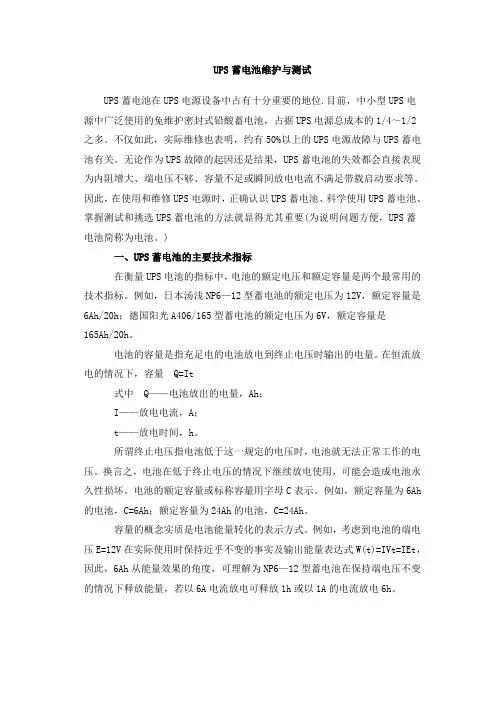

UPS蓄电池维护与测试UPS蓄电池在UPS电源设备中占有十分重要的地位.目前，中小型UPS电源中广泛使用的免维护密封式铅酸蓄电池，占据UPS电源总成本的1/4～1/2之多。

不仅如此，实际维修也表明，约有50%以上的UPS电源故障与UPS蓄电池有关。

无论作为UPS故障的起因还是结果，UPS蓄电池的失效都会直接表现为内阻增大、端电压不够、容量不足或瞬间放电电流不满足带载启动要求等。

因此，在使用和维修UPS电源时，正确认识UPS蓄电池、科学使用UPS蓄电池、掌握测试和挑选UPS蓄电池的方法就显得尤其重要(为说明问题方便，UPS蓄电池简称为电池。

)一、UPS蓄电池的主要技术指标在衡量UPS电池的指标中，电池的额定电压和额定容量是两个最常用的技术指标。

例如，日本汤浅NP6—12型蓄电池的额定电压为12V，额定容量是6Ah/20h；德国阳光A406/165型蓄电池的额定电压为6V，额定容量是165Ah/20h。

电池的容量是指充足电的电池放电到终止电压时输出的电量。

在恒流放电的情况下，容量Q=It式中Q——电池放出的电量，Ah；I——放电电流，A；t——放电时间，h。

所谓终止电压指电池低于这一规定的电压时，电池就无法正常工作的电压。

换言之，电池在低于终止电压的情况下继续放电使用，可能会造成电池永久性损坏。

电池的额定容量或标称容量用字母C表示。

例如，额定容量为6Ah 的电池，C=6Ah；额定容量为24Ah的电池，C=24Ah。

容量的概念实质是电池能量转化的表示方式。

例如，考虑到电池的端电压E=12V在实际使用时保持近乎不变的事实及输出能量表达式W(t)=IVt=IEt，因此，6Ah从能量效果的角度，可理解为NP6—12型蓄电池在保持端电压不变的情况下释放能量，若以6A电流放电可释放1h或以1A的电流放电6h。

二、蓄电池放电容量测试标准根据蓄电池厂商及蓄电池行业标准，规定统一的放电时间，称为放电制。

利用给出的放电制就能通过额定的容量求出放电电流。

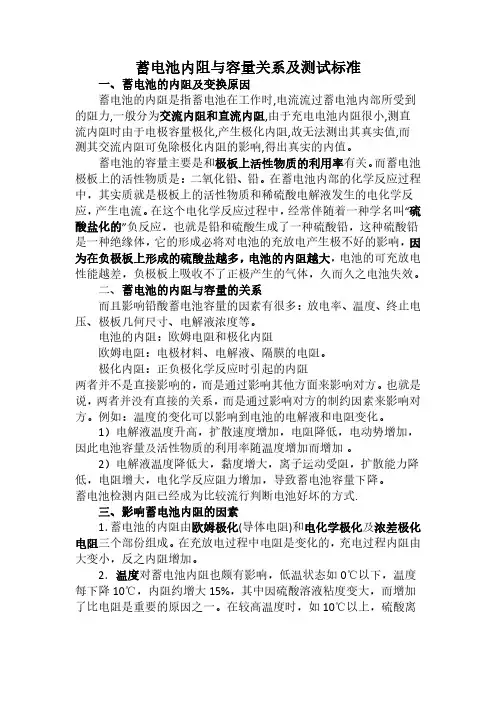

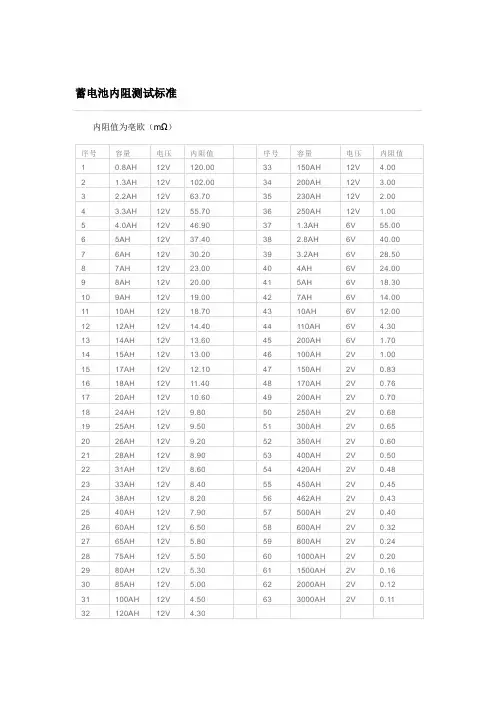

蓄电池内阻与容量关系及测试标准一、蓄电池的内阻及变换原因蓄电池的内阻是指蓄电池在工作时,电流流过蓄电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极容量极化,产生极化内阻,故无法测出其真实值,而测其交流内阻可免除极化内阻的影响,得出真实的内值。

蓄电池的容量主要是和极板上活性物质的利用率有关。

而蓄电池极板上的活性物质是：二氧化铅、铅。

在蓄电池内部的化学反应过程中，其实质就是极板上的活性物质和稀硫酸电解液发生的电化学反应，产生电流。

在这个电化学反应过程中，经常伴随着一种学名叫“硫酸盐化的”负反应，也就是铅和硫酸生成了一种硫酸铅，这种硫酸铅是一种绝缘体，它的形成必将对电池的充放电产生极不好的影响，因为在负极板上形成的硫酸盐越多，电池的内阻越大，电池的可充放电性能越差，负极板上吸收不了正极产生的气体，久而久之电池失效。

二、蓄电池的内阻与容量的关系而且影响铅酸蓄电池容量的因素有很多：放电率、温度、终止电压、极板几何尺寸、电解液浓度等。

电池的内阻：欧姆电阻和极化内阻欧姆电阻：电极材料、电解液、隔膜的电阻。

极化内阻：正负极化学反应时引起的内阻两者并不是直接影响的，而是通过影响其他方面来影响对方。

也就是说，两者并没有直接的关系，而是通过影响对方的制约因素来影响对方。

例如：温度的变化可以影响到电池的电解液和电阻变化。

1）电解液温度升高，扩散速度增加，电阻降低，电动势增加，因此电池容量及活性物质的利用率随温度增加而增加。

2）电解液温度降低大，黏度增大，离子运动受阻，扩散能力降低，电阻增大，电化学反应阻力增加，导致蓄电池容量下降。

蓄电池检测内阻已经成为比较流行判断电池好坏的方式.三、影响蓄电池内阻的因素1．蓄电池的内阻由欧姆极化(导体电阻)和电化学极化及浓差极化电阻三个部份组成。

在充放电过程中电阻是变化的，充电过程内阻由大变小，反之内阻增加。

2．温度对蓄电池内阻也颇有影响，低温状态如0℃以下，温度每下降10℃，内阻约增大15%，其中因硫酸溶液粘度变大，而增加了比电阻是重要的原因之一。

蓄电池充放电多个方案注意事项、关键点220kV 及以下变电站内单组阀控蓄电池核对性充放电检验蓄电池电压检查：蓄电池总电压、单只蓄电池浮充电压值在（2.23-2.28）V×N。

调整运行方式：（1）不允许进行全容量核对性放电，只允许带负荷放出额定容量的50%。

（2）将充电机退出运行。

（3）检查运行直流系统是否正常。

（防止直流母线失压。

）放电仪参数设置：（1）设置放电电流0.1C10A 减去负荷电流。

（2）设置放电终止电压2.00×NV。

（3）设置放电时间5小时。

蓄电池放电：（1）合上放电开关，开始放电。

（2）放电过程中保持放电电流恒定，注意观察蓄电池外观和温度有无异常。

（3）每小时记录一次蓄电池组端电压和单只蓄电池电压及室温。

（4）使用巡检仪的应核对测量电压。

（5）任一单只电池电压降到以下标准时停止放电：1）标称电压2伏电池：单只电压达到2V；2）标称电压6伏电池：单只电压达到6V；3）标称电压12伏电池：单只电压达到12V。

或参照蓄电池说明书。

（6）计算蓄电池容量：C＝ I*h（考虑温度补偿）。

蓄电池充电：（1）蓄电池放电终止后，立即断开放电开关，合上充电开关，充电装置应进入均充状态。

（2）充电过程中，注意蓄电池温度情况，超过40℃时，应降低充电电流。

（3）每2小时记录一次蓄电池组端电压和单只蓄电池电压、温度是否正常。

（4）蓄电池充电完成后检查充电装置进入浮充状态。

循环充放电：（1）放电5小时，单只蓄电池电压不低于2V，放电即结束。

（2）上述条件不满足时，重复充放电步骤，再次进行核对性充放电，若第三次仍不满足，应更换。

GFM—400蓄电池充放电方案 4000AH蓄电池充、放电技术要求：（1）放电截止电压10小时放电率的终止电压为1.85V 。

（2）电池系浮充运行时，蓄电池单只电压不应低于2.10V，如长期低于2.10V时则需进行平衡充电。

方法是：补充充电电压和充电时间可为单只2.34V充24小时或2.4V充12小时。

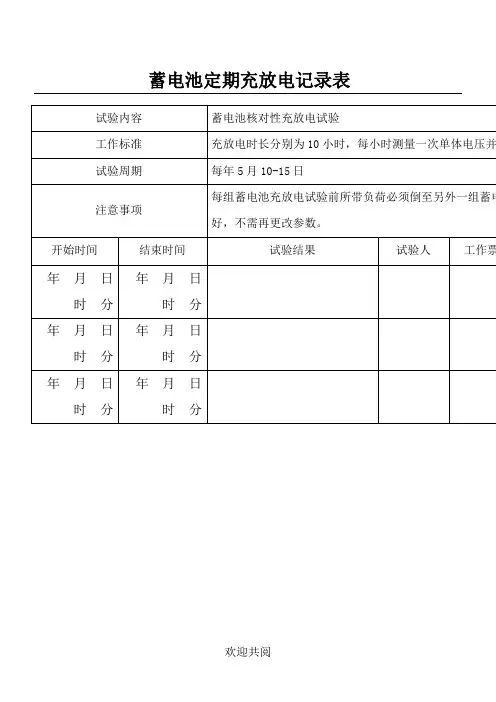

蓄电池定期充放电记录表试验内容蓄电池核对性充放电试验工作标准充放电时长分别为10小时，每小时测量一次单体电压并试验周期每年5月10-15日注意事项每组蓄电池充放电试验前所带负荷必须倒至另外一组蓄电好，不需再更改参数。

开始时间结束时间试验结果试验人工作票年月日时分年月日时分年月日时分年月日时分年月日时分年月日时分和安风电场蓄电池放电试验记录表电池型号HZB2-200 额定容量A·h 200 额定电压V 2 电池特性阀控铅酸介质状态硫酸电瓶个数104 放电电流A 放电电压V 室温℃测量时间：年月日时分班组：测量人：瓶号电压V 瓶号电压V 瓶号电压V 瓶号电压V1 27 53 792 28 54 803 29 55 814 30 56 825 31 57 836 32 58 847 33 59 858 34 60 869 35 61 8710 36 62 8811 37 63 8912 38 64 9013 39 65 9114 40 66 9215 41 67 9317 43 69 9518 44 70 9619 45 71 9720 46 72 9821 47 73 9922 48 74 10023 49 75 10124 50 76 10225 51 77 10326 52 78 104和安风电场蓄电池充电试验记录表电池型号HZB2-200 额定容量A·h 200 额定电压V 2 电池特性阀控铅酸介质状态硫酸电瓶个数104 充电电流A 充电电压V 室温℃测量时间：年月日时分班组：测量人：瓶号电压V 瓶号电压V 瓶号电压V 瓶号电压V1 27 53 792 28 54 803 29 55 814 30 56 826 32 58 847 33 59 858 34 60 869 35 61 8710 36 62 8811 37 63 8912 38 64 9013 39 65 9114 40 66 9215 41 67 9316 42 68 9417 43 69 9518 44 70 9619 45 71 9720 46 72 9821 47 73 9922 48 74 10023 49 75 10124 50 76 10225 51 77 103。

常用蓄电池使用与维护中的电性能参数规定及测试蓄电池充放电常用符号定义：C10——10h 率额定容量(Ah)，系数数值为 1.00 C10；C5——5h 率额定容量(Ah)，系数数值为0.80 C10；C3——3h 率额定容量(Ah)，系数数值为0.75 C10；C1——1h 率额定容量(Ah)，系数数值为0.55 C10；Ct——环境温度为t时的蓄电池实测容量(Ah)。

（放电电流I(A)与放电时间T(h)的乘积）；Ce——在基准温度(25℃)条件时的蓄电池容量(Ah) ；I10——10h 率放电电流(A), 系数数值为1.00 I10；I5——5h 率放电电流(A), 系数数值为1.6 I10；I3——3h 率放电电流(A), 系数数值为2.50 I10；I1——1h 率放电电流(A), 系数数值为5.50 I10。

铅酸蓄电池、碱性蓄电池静至电压参数：单节蓄电池标称电压：2V （标准放电终止电压：1.8V）单瓶蓄电池标称电压：单节蓄电池标称电压×节数；如6V蓄电瓶=（2V×3节）；12V 蓄电瓶=（2V×6节）；……；举例：6V蓄电池标准放电终止电压为5.4V（1.8×3）；12V蓄电池标准放电终止电压为10.8V（1.8×6）。

铅酸蓄电池、碱性蓄电池标准充电电压参数：最大补充充电电压（充电终止维持电压）：不大于2.40V/单节。

举例：①、6V蓄电池为7.2V（2.4×3）；12V蓄电池为14.4V（2.4×6）。

②、单个电池为12V的蓄电池组充电终止电压：标称为110V的电池组最高端电压为；129.6V（14.4V×9）标称为220V的电池组最高端电压为；259.2V（14.4V×18）。

蓄电池均衡充电单体电压为 2.30V～2.40V。

环境温度为25℃时，蓄电池浮充充电电压为（2.20V～2.27V）/单体。
