2、离合器(含答案)

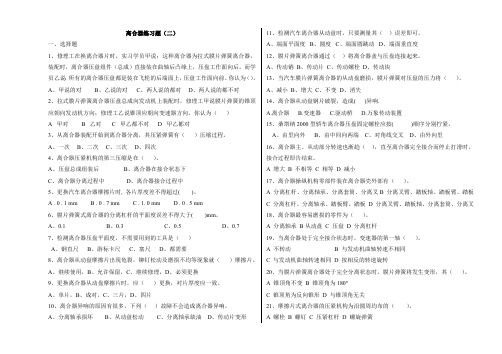

第十四章离合器一、填空题1．摩擦离合器所能传递的最大转矩取决于摩擦面间的___最大静摩察力矩 ___。

2．在设计离合器时，除需保证传递发动机最大转矩外，还应满足分离彻底、接合柔和及散热良好等性能要求。

3．摩擦离合器基本上是由___主动部分_ 、 _从动部分、压紧机构和 _操纵机构_ 等四个部分构成的。

4．弹簧压紧的摩擦离合器按压紧弹簧形式的不同可分为___膜片弹簧离合器_和__螺旋弹簧离合器；其中前者又根据弹簧布置形式的不同分为___周布弹簧离合器__ 和中央弹簧离合器、_斜置弹簧离合器_ ；根据从动盘数目的不同，离合器又可分为____单片离合器__ 和_双片离合器_ 。

5．为避免传动系产生共振，缓和冲击，在离合器上装有_扭转减振器__ 。

二、判断改错题1．离合器的主、从动部分常处于分离状态。

（×）改正：“分离”改成“接合”2．为使离合器接合柔和，驾驶员应逐渐放松离合器踏板。

（√）改正：3．离合器踏板的自由行程过大会造成离合器的传力性能下降。

（×）改正：“过大”改成“过小”4．离合器从动部分的转动惯量应尽可能大。

（×）改正：“大”改成“小”5．离合器的摩擦衬片上粘有油污后，可得到润滑。

（×）改正：“会使离合器打滑，而使其传力性能下降”三、选择题（有一项或多项正确）1．离合器的主动部分包括（ ABC ）。

A．飞轮 B. 离合器盖 C．压盘 D. 摩擦片2．离合器的从动部分包括（ C ）。

A. 离合器盖B. 压盘 C．从动盘 D. 压紧弹簧3. 东风EQ1090E型汽车离合器的分离杠杆支点采用浮动销的主要目的是（ A ）。

A．避免运动干涉 B. 利于拆装 C. 提高强度 D. 节省材料4．离合器分离轴承与分离杠杆之间的间隙是为了（ D ）。

A. 实现离合器踏板的自由行程B. 减轻从动盘磨损C. 防止热膨胀失效D. 保证摩擦片正常磨损后离合器不失效5．膜片弹簧离合器的膜片弹簧起到（ AB ）的作用。

第二章离合器设计1.设计离合器、离合器操纵机构需要满足哪些基本要求？答:(1)离合器基本要求:①可靠地传递Temax,并有适当转矩储备;②接合完全、平顺、柔和，保证起步时无抖动和冲击；③分离迅速、彻底；④从动部分转动惯量小，减轻换档齿轮间的冲击；⑤防止传动系产生扭转共振，有吸振、缓冲和减小躁声的能力；⑥吸热能力高，散热效果好；⑦操纵轻便；⑧作用在从动盘上的压力和衬片上的摩擦因数使用过程中变化小；⑨强度足够，动平衡良好；⑩结构简单，质量小，工艺性能好，拆装、维修、调整工作方便；(2)离合器操纵机构基本要求:①操纵轻便；②有踏板自由行程调整机构，用来恢复分离轴承的自由行程；③有踏板行程限位装置，防止操纵机构过载；④有足够的刚度；⑤ 高;(传动效率)⑥发动机振动、车架、驾驶室变形等不会影响其正常工作。

2.盘形离合器有几种？各有何优缺点？答：①单片盘形离合器；②双片盘形离合器；③多片盘形离合器。

3.离合器的压紧弹簧有几种形式？各有何优缺点？答：①圆柱；②圆锥；负荷大，受离心力影响小，轴向尺寸变大；③膜片。

4.离合器的压紧弹簧布置形式有几种？各有何优缺点？答：①圆周布置；②中央布置；③斜向布置。

5.离合器的摩擦衬片与从动钢板的连接方式有几种？各有何优缺点？答：①铆接法：连接可靠，更换摩擦片方便，采用较广泛，铜铆钉的高温强度和耐腐蚀强度性能比铝铆钉好；②粘接法：可充分利用摩擦片厚度，增加摩擦面积，但摩擦片更换不便，无法从动钢片上装波型弹簧片以获得轴向弹性。

6.离合器的操纵机构有几种？各有何优缺点？答：常用的离合器操纵机构，主要有机械式、液压式等。

机械式操纵机构有杆系和绳索两种形式。

杆式传动机构结构简单、工作可靠，被广泛应用。

但其质量大，机械效率低，在远距离操纵时布置较困难。

绳索传动机构可克服上述缺点，且可采用吊挂式踏板结构。

但其寿命较短，机械效率仍不高。

多用于轻型轿车。

液压式操纵机构主要由主缸、工作缸和管路等部分组成，具有传动效率高，质量小、布置方便、便于使用吊挂踏板、驾驶室容易密封、驾驶室和车架变形不会影响其正常工作，离合器接合较柔和等优点。

汽车设计之离合器复习题第⼆章离合器设计⼀、学习⽬的和要求1、掌握离合器结构，⼯作原理及功⽤；2、熟练掌握膜⽚弹簧离合器,周置圆柱螺旋弹簧的优缺点；单⽚离合器与多⽚离合器的优缺点;3、熟练掌握离合器主要参数的概念和计算（离合器后备系数、传递的最⼤静转矩、等效半径等）；4、熟练掌握离合器后备系数、单位压⼒、从动盘的内外径的选择原则，以及后备系数范围；5、掌握离合器扭转减振器的作⽤，以及双质量飞轮的特点及应⽤；6、掌握膜⽚弹簧离合器的膜⽚弹簧⼏何参数对弹性特性的影响特性；7、掌握膜⽚弹簧的⼯作特性（⼯作点，磨损极限点，分离点的特点）。

⼆、课程内容和考核⽅法1、离合器结构及功⽤（多选题，简答题）2、离合器⼯作原理（判断说明或判断改错）3、离合器参数选择原则（术语，选择，简答，计算，综合应⽤）4、膜⽚弹簧与周置弹簧离合器优缺点⽐较（简答、选择、填空）5、单⽚离合器与多⽚离合器特点⽐较（选择、判断说明或改错、简答、填空）6、扭转减振器的作⽤与双质量飞轮的作⽤，以及应⽤（填空、选择）三、章节练习题1、汽车离合器由哪⼏部分组成？应满⾜的功⽤是什么？2、试⽐较膜⽚弹簧离合器与周置弹簧离合器的优缺点？3、膜⽚弹簧的⼯作点最佳位置特点？4、根据离合器⼯作原理，推算离合器传递的最⼤静转矩，根据发动机的最⼤扭矩计算其后备系数？5、膜⽚弹簧的弹性特性有何特点？影响弹性特性的主要因素是什么？⼯作点的最佳位置如何确定？6、选择离合器后备系数应考虑的因素？7、从动盘的内外径如何确定，其原则是什么？8、扭转减振器的作⽤和功能是什么？9、双质量飞轮的优点是什么？在什么车上应⽤？四、历年试题（1）单选题1．周置弹簧离合器的压紧弹簧均采⽤圆柱螺旋弹簧，其特点是结构简单、制造容易，因此应⽤较为⼴泛，【】不是周置弹簧离合器的缺点。

【 D 】A．压紧弹簧直接与压盘接触，易受热退⽕B．当发动机最⼤转速很⾼时，周置弹簧向外弯曲，使弹簧压紧⼒下降C．弹簧靠到它的定位⾯上，造成接触部位严重磨损D．压盘通风散热不良，因⽽容易烧坏摩擦⽚ 2008 2.下列【】不是周置弹簧离合器的缺点。

离合器摩擦片计算多片摩擦离合器的摩擦转矩fc T 与摩擦副数、摩擦系数、压紧力和作用半径有关。

其关系式为：e fc z T Fr μ=式中fc T —摩擦转矩()N M ⋅；μ—摩擦系数，从动力换档传递扭矩出发，取动摩擦系数； F —摩擦片压紧力()N ；e r —换算半径，将摩擦力都换算为都作用在这半径上；z —摩擦副数。

下面求换算半径e r ：（如下图示）一对摩擦副上一个单元圆环的摩擦转矩为：fc dT p dA μρ=⋅⋅⋅式中 p —单位压力或比压；ρ—圆环半径；dA —单位圆环面积。

而 2dA d πρρ=⋅带入前式可得22fc dT p d πμρρ=摩擦副全部面积的摩擦转矩为ρυπd p u T Rrfc ⎰=22式中r 、R —分别为摩擦片的内外半径。

单位圆环上的压紧力为2dF pdA p d πρρ==摩擦片上全部压紧力为⎰=Rrd P F ρρπ2假定为一个摩擦副，将以上式子带入上式，得到换算作用半径为2eR fc r R r r T p d F p d ρρμρρ=⎰=⎰由以上式子，积分可得2eR fc r R r r T p d F p d ρρμρρ=⎰=⎰2r R +=压紧力P 与摩擦副数i假设压强均匀分布时，根据许用压强[P]可以计算出最大允许的压紧力，c p k p b R P ⨯⨯⨯⨯=][2πk 为摩擦表面利用系数，无沟槽时 k ＝1，有沟槽时应按实际情况确定。

初步计算时，有螺旋槽的可取0．65—0．85，有螺旋槽和径向槽的可取0．5—0．6.当已选定材料和几何尺寸时，可将式(4—4)代入式(4—3)以求出所需的最少摩擦片数i[]c p m bk R P M i 22πμ=求出i 后应圆整成偶数，以达到轴向力的平衡。

然后再把圆整后的i 代入式(4—4)，计算出实际需要的压紧力P ，以供设计加压弹簧或加压油缸时用。

压板行程多片式离合器分离时，各摩擦表面间隙并不均匀，但可以使用平均间隙δ来衡量，无论干式或湿式，初步计算时可取5.0=δ毫米。

教案课题章节第二章§2.1离合器的概述课型专业课课时2（3）教具学具电教设施多媒体离合器实物教师鲍晓沾教学目标知识教学点1、汽车离合器的作用、组成和工作原理2、汽车离合器各组成部分的结构、工作原理及工作过程能力培养点1、掌握汽车离合器的作用、组成和工作原理2、掌握汽车离合器各组成部分的结构、工作原理及工作过程德育渗透点工作过程中培养学生5S理念，同时遵守职业道德养成吃苦耐劳的精神教学重点难点重点汽车离合器的作用、组成和工作原理难点汽车离合器各组成部分的结构、工作原理及工作过程学法引导多媒体、举例、分组讨论、问答与练习教学内容更新、补充、删节无参考资料《汽车底盘构造与维修》周林福主编《汽车底盘常见维修项目实训教材》朱军主编课后体会教与学互动设计教师活动内容学生活动内容时间§2.2（1）离合器概述知识回顾：1、汽车传动系有哪些常见的布置形式？2、画出汽车传动系组成结构图（前置后驱）学习目标：1、掌握汽车离合器的作用、组成和工作原理2、掌握汽车离合器各组成部分的结构、工作原理及工作过程课程内容：●问题：什么是离合器？离合器装在哪里？离合器有什么功用？一、离合器的功用1) 使发动机与传动系逐渐接合，保证汽车平稳起步；2) 暂时切断发动机的动力传动，保证变速器换档平顺；3) 限制所传递的转矩，防止传动系过载。

二、离合器的分类●摩擦离合器●液力：耦合器，变矩器●电磁离合器目前使用最多的使用最多的是摩擦式离合器，按照不同的方式还可以再分：1．根据摩擦表面的工作条件：干式、湿式（如自动变速器中）回答问题，上黑板画出示意图了解本节学习目标思考问题1、看实物2、了解作用实物比较了解离合器类型10分3分2分钟5分钟5分钟教与学互动设计教师活动内容学生活动内容时间2．根据从动盘的数目：单片（EQ1090、BJ2020、轿车）双片（CA1091）多片离合器3．压紧弹簧的不同：周布弹簧式（EQ1090、CA1091、BJ2020）膜片弹簧式（广泛应用）中央弹簧式、和斜置弹簧式4．操纵机构的不同：机械式、液压式、气压式和空气助力式等。

《汽车底盘构造与检修》（第2版）答案项目一传动系的构造与检修任务一离合器的检查与维护学习任务单答案1.离合器安装在发动机与变速器之间，它的作用是保证汽车起步平稳；档位时切断发动机的动力传递；还能防止传动系过载。

2.离合器主要由飞轮、压盘、从动盘和操纵机构四部分组成。

3.写出图中数字所指零件的名称：1. 飞轮2. 离合器从动盘3. 离合器压盘4. 分离轴承5. 离合器拔叉6. 离合器分泵7. 输油管8. 离合器总泵9. 储油罐 10. 推杆 11. 离合器踏板 12. 回位弹簧4.离合器压盘的作用是压紧或不压紧离合器从动盘，压紧即离合器结合，传递动力；不压紧即分离，中断动力的传递。

5.离合器压盘按结构不同有膜片弹簧式和周布弹簧式两种。

6.离合器从动盘的作用是通过摩擦作用将动力传递到变速器输入轴，它的双面都有摩擦衬片，前、后摩擦片分别通过铆钉铆接在波形弹性片上。

7.离合器处于接合状态时，分离杠杆内端与分离轴承之间预留的间隙，称为离合器的自由间隙。

踩下离合器踏板时，首先必须消除这一间隙，然后才能开始分离离合器。

为了消除这一间隙所需的离合器踏板行程称为离合器踏板的自由行程。

任务二手动变速器的检查与维护学习任务单答案1.变速器的功用是实现变速、变矩；实现倒车和实现动力传递中断。

2.变速器按操纵方式不同可分为手动变速器、自动变速器和手动自动一体变速器三种。

3.当小齿轮为主动齿轮，带动大齿轮转动时，输出转速降低；当大齿轮驱动小齿轮时，输出转速增加。

当在主动齿轮和被动齿轮之间再加一个中间齿轮传动时，此时就能改变传递的方向，从而行成倒档。

4..写出图中数字所指零件的名称：1. 输入轴2. 四档齿轮3. 三档和四档同步器4. 三档齿轮5. 二档齿轮6. 倒档轴倒档齿轮7. 倒档齿轮8. 倒档轴9. 一档齿轮 10. 五档齿轮 11. 五档齿轮 12. 四档被动齿轮13. 输出轴 14. 三档被动齿轮 15.二档被动齿轮 16. 一档和二档同步器17. 一档被动齿轮 18. 五档被动齿轮5.同步器的作用是依靠摩擦力，使两个齿轮转速同步，从而达到快速换挡，减少齿轮之间的冲击和磨损。
