音频功率放大器的设计与实现要点

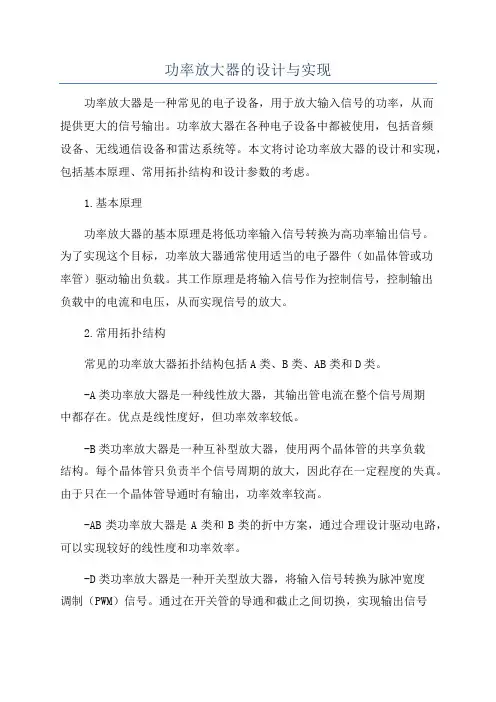

功率放大器的设计与实现功率放大器是一种常见的电子设备，用于放大输入信号的功率，从而提供更大的信号输出。

功率放大器在各种电子设备中都被使用，包括音频设备、无线通信设备和雷达系统等。

本文将讨论功率放大器的设计和实现，包括基本原理、常用拓扑结构和设计参数的考虑。

1.基本原理功率放大器的基本原理是将低功率输入信号转换为高功率输出信号。

为了实现这个目标，功率放大器通常使用适当的电子器件（如晶体管或功率管）驱动输出负载。

其工作原理是将输入信号作为控制信号，控制输出负载中的电流和电压，从而实现信号的放大。

2.常用拓扑结构常见的功率放大器拓扑结构包括A类、B类、AB类和D类。

-A类功率放大器是一种线性放大器，其输出管电流在整个信号周期中都存在。

优点是线性度好，但功率效率较低。

-B类功率放大器是一种互补型放大器，使用两个晶体管的共享负载结构。

每个晶体管只负责半个信号周期的放大，因此存在一定程度的失真。

由于只在一个晶体管导通时有输出，功率效率较高。

-AB类功率放大器是A类和B类的折中方案，通过合理设计驱动电路，可以实现较好的线性度和功率效率。

-D类功率放大器是一种开关型放大器，将输入信号转换为脉冲宽度调制（PWM）信号。

通过在开关管的导通和截止之间切换，实现输出信号的调制。

功率效率非常高，但需要滤波电路来消除开关信号带来的高频噪声。

3.设计参数的考虑在功率放大器设计过程中，需要考虑以下参数：-输出功率需求：根据实际应用需求确定所需的输出功率。

-频率响应：设计功率放大器时需要考虑信号的频率范围，确保在需要放大的频率范围内保持合理的增益。

-线性度：对于要求较高的应用，如音频放大器，线性度是一个重要的考虑因素。

可以通过采用反馈电路或者设计线性放大器来提高线性度。

-功率效率：功率放大器的功率效率直接影响设备的能量消耗和散热。

选择合适的拓扑结构，并优化电源电压和电流等参数，可以提高功率效率。

-驱动和保护电路：为了保护功率放大器免受损坏，需要合理设计驱动和保护电路，包括过电流保护、过热保护和短路保护等。

音频功率放大器设计方案音频功率放大器是一种可以将低功率音频信号放大到较大功率的装置，用于驱动扬声器等音频设备。

设计一个音频功率放大器需要考虑众多因素，包括放大器的类型、放大电路的结构、电源的设计和保护电路等。

本文将详细介绍一个音频功率放大器的设计方案。

首先，我们需要选择适合的音频功率放大器类型。

常见的音频功率放大器类型有A类、B类、AB类、D类等。

A类功率放大器可以实现最好的音频质量，但是功率效率低，因此通常用于高要求音频品质的应用。

B类功率放大器功率效率高，但是存在较大的非线性失真。

AB类功率放大器在音频质量和功率效率之间取得了平衡。

D类功率放大器通过脉冲宽度调制技术实现高效率的功率放大，但是需要注意输出滤波电路的设计。

选择了功率放大器类型后，我们需要设计放大电路。

放大电路包括输入级、驱动级和输出级。

输入级负责将音频信号放大到适合驱动级的电平，驱动级将信号放大到足够驱动扬声器的电平，输出级将电压信号转化为电流信号驱动扬声器。

放大电路中的关键参数包括增益、带宽和失真等。

增益应根据实际需求进行设计，带宽应满足音频信号的要求，而失真应尽量降低。

接下来，我们需要设计电源。

音频功率放大器的电源是其正常工作的基础，电源的设计需要考虑稳压、低噪声和足够的电流输出能力等因素。

为了提高音频质量，我们可以考虑使用分立元件电源，避免共模噪声。

同时，应添加保护电路，如过流保护、过热保护和短路保护等，保证放大器在工作过程中的安全性和可靠性。

此外，还需要注意输入和输出接口的设计。

输入接口应该能够适应不同的音频信号源，如电视、音乐播放器等，同时应该具备常见的保护电路，如静音电路和防辐射电路。

输出接口应能够与扬声器匹配，保证音频信号的传输质量，以及具备短路保护电路，防止短路损坏扬声器。

最后，在设计方案完成后，我们需要进行模拟仿真和实际测试。

通过模拟仿真可以评估设计的性能指标，包括频率响应、相位响应和失真等。

实际测试可以验证设计方案的可行性和准确性，如测量电流、电压和功率等参数，并进行电磁兼容性和温度稳定性测试。

高保真音频功率放大器设计高保真音频功率放大器是一种能够放大电信号的设备，用于驱动扬声器或头戴耳机等音响设备。

它的设计目标是尽可能地保持输入信号的原始特性，同时输出高质量的音频信号。

本文将介绍高保真音频功率放大器的设计中的关键因素和步骤。

首先，设计一个高保真音频功率放大器的关键因素之一是选择合适的放大器拓扑结构。

通常使用AB类放大器作为高保真音频功率放大器的基本拓扑结构。

AB类放大器有两个工作状态，A类状态用于低功率操作，而B类状态用于高功率操作，这可以提供高效率和低失真的输出。

其次，使用线性化技术对放大器进行线性化处理也是关键因素之一、线性化技术的目的是减小失真并提高放大器的线性度。

常见的线性化技术包括负反馈、反噪音技术、温度补偿技术等。

负反馈是一种将输出信号与输入信号相比较的技术，通过调节放大器的增益和频率响应来减小失真。

反噪音技术通过消除输入信号中的噪音来提高放大器的信噪比。

温度补偿技术可以有效地消除温度对放大器性能的影响。

另外，选取合适的元件和电路参数也是设计高保真音频功率放大器的重要步骤之一、首先，选取合适的功率管要求其具有低失真、高带宽等特性。

其次，电源的设计也很关键。

音频功率放大器的电源设计需要保证输出信号的稳定性和供电的整洁性，以避免电源噪声对音频信号的干扰。

辅助电路、滤波器、阻抗匹配网络等也需要合理选取和设计。

最后，进行实际的电路实现和调试是设计过程的最后一步。

设计者需要通过仿真和实际测量来验证设计的性能和指标。

同时，还需要不断地调整电路参数和元件选择，以达到设计要求。

综上所述，设计高保真音频功率放大器需要考虑到拓扑结构的选择、线性化技术的应用、元件和电路参数的选取等关键因素。

通过合理设计和调试，可以实现高保真和低失真的音频放大效果。

音频功率放大器设计报告1. 引言音频功率放大器是将低功率的音频信号放大到足够大的功率级别，以驱动扬声器等音频设备的关键电子设备。

本报告旨在介绍音频功率放大器的设计过程，并提供一种逐步思考的方法。

2. 设计目标在开始设计之前，我们需要明确设计目标。

在本次设计中，我们的目标是设计一个能够提供高质量音频输出的功率放大器。

我们希望该放大器具有以下特性： -广泛的频率响应范围 - 低失真和噪声水平 - 高功率输出能力 - 能够适应不同的音频输入源3. 设计步骤3.1. 选择放大器类型第一步是选择适合我们设计目标的放大器类型。

在音频功率放大器中，常见的类型包括A类、AB类、D类等。

我们需要根据设计要求和应用场景选择最合适的放大器类型。

3.2. 确定放大器的工作参数在设计中，我们需要确定放大器的工作参数，包括输入电阻、输出功率、供电电压等。

这些参数将指导我们在后续步骤中进行元件选择和电路设计。

3.3. 元件选择根据放大器类型和工作参数，我们需要选择合适的元件来构建电路。

包括选择适当的功率晶体管、电容、电阻等元件。

我们需要根据元件的参数和特性曲线进行选择，以满足设计要求。

3.4. 电路设计在进行电路设计时，我们需要根据选定的放大器类型和元件进行电路拓扑设计。

这包括放大器的输入阶、放大阶和输出阶等。

我们需要考虑电路的稳定性、能效和音频性能等方面。

3.5. 仿真和优化在设计完成后，我们可以使用电路仿真软件对设计进行验证和优化。

通过仿真，我们可以评估放大器的频率响应、失真水平和功率输出等性能，并进行必要的调整和优化。

3.6. 原型制作和测试在完成仿真和优化后，我们可以制作放大器的原型并进行测试。

通过测试，我们可以验证设计的性能是否符合预期，并进行必要的调整和改进。

4. 结论本报告介绍了音频功率放大器的设计过程，并提供了一种逐步思考的方法。

通过明确设计目标、选择合适的放大器类型、进行元件选择、进行电路设计、进行仿真和优化，最后进行原型制作和测试，我们可以设计出具有高质量音频输出的功率放大器。

音频功率放大器的设计
一、音频功率放大器
1、定义
音频功率放大器（PA）是一种用于提高音频设备输出功率的设备，以增加音频系统的响度。

它可以将低功率信号变成足够大的信号，能够推动音箱或拓展环境的响度。

通过调整音频功率放大器的参数，可以改变音频系统的响度和声学特性。

2、类型
音频功率放大器可以分为两类：模拟功率放大器和数字功率放大器。

模拟功率放大器是一种传统的音频放大器，它主要用于推动音箱。

数字功率放大器是一种现代化的音频放大器，它使用数字信号处理技术，能够提供更高的响度和更低的热损耗。

3、设计
（1）模拟功率放大器
模拟功率放大器的设计原理基于晶体管效应放大器（CEA）。

CEA可以将低功率的输入信号放大，使其达到足够大的功率，从而推动音箱。

CEA的典型设计利用晶体管的互补对称原理，使用NPN型和PNP型晶体管组合，来提高其响应时间和低频性能，并能够有效抑制回音和失真。

（2）数字功率放大器
数字功率放大器的设计利用数字信号处理（DSP）技术，以获得更高的响度和更低的热损耗。

它采用噪声抑制技术，可以减少噪声干扰，从而提高声音质量。

音频功率放大器设计报告1. 简介音频功率放大器是一种用于放大音频信号的电子设备，通常用于音响系统、电视和无线电等设备中。

本报告介绍了一个音频功率放大器的设计过程和实现。

2. 设计目标本次设计的目标是实现一个功率放大器，能够放大音频信号并输出高质量的声音。

以下是设计要求：- 输入电压范围：0.2 V - 2 V- 输出功率范围：10 W - 50 W- 频率响应范围：20 Hz - 20 kHz- 输出失真率低于1%3. 设计步骤3.1 选择放大器类型根据设计目标，我们选择了类AB功率放大器作为设计方案。

该放大器能够提供高质量的放大效果，并且具有较低的失真率。

3.2 电路设计经过电路设计和计算，我们决定使用以下主要元件：- BJT（双极型晶体管）：NPN型三极管- 电容和电感：用于构建频率响应滤波器- 可调电阻：用于调节放大器的增益和偏置- 电源电路：用于提供适当的电压3.3 PCB设计为了实现电路的稳定性和可靠性，我们进行了PCB（Printed Circuit Board）设计。

通过将元件布局在PCB上并进行连接，可以减少干扰和噪声。

3.4 元器件选择根据设计需求和可靠性要求，我们选择了适当的元器件进行组装。

在选择元器件时，我们重点考虑了其性能指标、价格和供应情况。

3.5 调试和测试完成电路装配后，我们进行了调试和测试。

通过连接音频信号源、功率负载和测试仪器，可以确保放大器能够正常工作，并且满足设计要求。

4. 结果和讨论经过测试，该音频功率放大器满足了设计要求，并且具有很好的音质和稳定性。

其输出功率范围为10 W至50 W，输入电压范围为0.2 V至2 V，频率响应范围为20 Hz至20 kHz。

失真率低于1%，音质清晰、饱满。

5. 总结在本次设计过程中，我们成功实现了一个高性能的音频功率放大器。

通过选择合适的放大器类型、进行电路设计和PCB设计、选择优质的元器件以及进行严格的调试和测试，我们达到了设计要求。

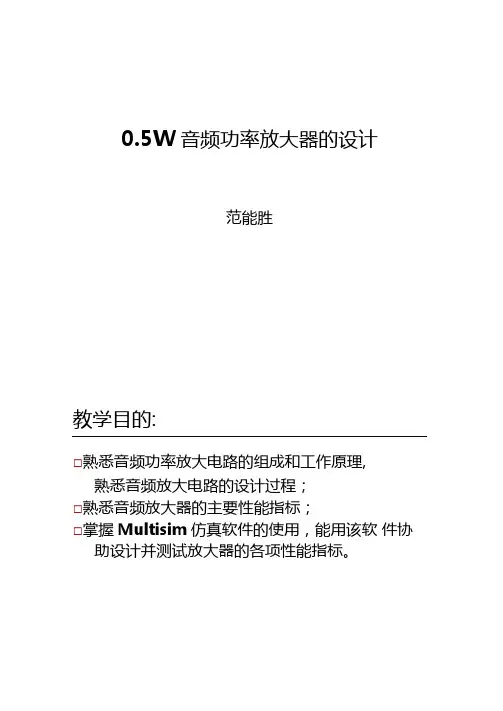

0.5W音频功率放大器的设计范能胜教学目的:□熟悉音频功率放大电路的组成和工作原理, 熟悉音频放大电路的设计过程；□熟悉音频放大器的主要性能指标；□掌握Multisim仿真软件的使用，能用该软件协助设计并测试放大器的各项性能指标。

音频功率放大器的组呼:音频功率放大器的工作原理:□人耳能感觉到的声频频率在20Hz~20KHz 之间。

□将音源（如：CD等）输出的信号放大到几伏到几十伏，推动扬声器发声。

□放大器对20HZ-20KHZ范围内的音频信号能够均匀放大；□可以加入音调控制电路;I/电压放大（共射放大）功率放大（射极跟随）一A设计指标:□电压增益：10倍（20db）□ 频率特性：20Hz~20KHz□失真率(THD, Total Harmonic Distortion) : 以下拟采用的电路结构：□输出功率：0.5W （欧姆负载）第一步：电源电压的确定:• Z = Vo.5x8Q = 2%2% x V2x2 )综合考虑电阻上电压降损失，将电源电压设 定为15V,采用单电源供电。

第二步：共射放大电路工作点:□射极跟随电路在8欧负载时的负载电流：2.8V （2V x V2 ） /8«350mA□需要提供的基祓电流：350mA /hFE,取20mA □共发射极电路发射极电位：考虑电路的稳定性和电压的最大振幅，取2V □发— 为有效值，峰•峰值为5・7V （mis射极电阻：2V/20mA=10 0 欧第三步：共发射极放大电路的放大倍数□集电极电压：8.5V □集电极电阻：8.5V/20mA=330欧□电压放大倍数：Av=15 □发射极电阻：Av=330/R, R=22欧>R1V115 V1Tr2P c dC1T卜假设hFE=200, —般取流过基极的电流比流过R1,2c3Rr-AMr-R2之路的电流小10~20倍。

^=^15 VC1□下偏置电阻:2.6V/0.5mA,取5.6K□上偏置电阻：取24K4-Tr•T卜1235fr□设流过VR2, R4支路 1kO K^y-AVR2的电流为2mA,则: R4=0.6V/2mA= 300欧—f£5 !.R8 1,nF□使C2两端的电压为1.2 H 'U ~J V 左右10iF兮 22fl 皿 C3*750〒刚”F3第五步：射极跟随器的功率损耗:□射极跟随器输出峰值电压: Vp= (15V ・2V) /2=6.5V 口最大负载电流: 6.5V/8s800mA □实际电路最大输出功率：2.65W («4.62/8Q ) 4.6V 为电压有效值第四步：射极跟随器偏置电路|MUDI.?第六步：周边元件选择电路安装与调试:□ Tr2, Tr3, T 「4应安装在同一个散热器上, 如果平时使用的功率较小，也可以将它们面 对面串联安装。

电子技术课程设计报告设计课题：音频功率放大器的设计与制作拔河游戏机的设计与制作模电部分音频功率放大器的设计与制作一、设计任务与要求1）话筒放大器和前置放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ（也有低输出阻抗的话筒如20Ω，200Ω等），所以话筒放大器的作用是不失真的放大声音信号（最高频率达到20kHz）。

其输入阻抗应远大于输出阻抗。

前置放大器要求失真小、通频带宽。

2）电子混响器电子混响器的作用是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。

该部分电路有专用电路可以选用，不作设计要求。

3）音调控制器音调控制器的作用是控制、调节音响放大器输出频率的高低，音调控制器只对低音频或高音频的增益进行提升或衰减，中音频增益保持不变。

这部分参考电路较多，要求通过仿真进行选取，并进行必要的计算。

4）功率放大器功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能的大，输出信号的非线性失真尽可能小，效率尽可能高。

功率放大器的常见电路形式有单电源供电的OTL电路和正负双电源供电的OCL电路。

有专用集成电路功率放大器芯片。

可采用由集成运算放大器和晶体管组成的功率放大器，要求进行必要的计算和计算机仿真。

设计参数①放大器的失真度<1%。

②放大器的功率>1W。

③放大器的频响为50Hz—20kHz。

④音调控制特性为自选。

（3）设计要求1）调研，查找并收集资料。

2）总体设计，画出框图。

3）单元电路设计。

4）电气原理设计---绘制原理图。

5）参数计算——列元器件明细表。

6）用EWB对设计电路进行仿真实验，并给出仿真结果及关键点的波形。

7）撰写设计说明书。

8）参考资料目录。

二、方案设计与论证2.1 音响模块流图图2－1电路整体框图话音放大器：话音放大器的作用是不失真地放大音频信号。

电子混响器：电子混响器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。

音频功率放大器设计与制作
一、音频功率放大器设计综述
音频功率放大器是以音频信号作为输入，将输入的音频信号放大，输出更大的音频功率（声压），以满足音频系统的需要。

由于音频功率放大器的设计要求较高，一般采用多种多样的电子元件组成，如放大器、功率放大器、低通滤波器、高通滤波器等，以确保良好的信号质量。

1.1功率放大器的电路类型选择
在音频功率放大器的电路类型选择上，一般采用双极功率放大器电路类型，因为它具有优良的输入输出特性，它的输出电流和输入电压相关性较大，输入阻抗较低，输出阻抗较高，具有低失真和高信噪比等特点。

1.2功率放大器的输出功率
在音频功率放大器设计中，输出功率大小起着重要作用，当音频功率放大器的输出功率大小过大时，音响系统将出现过载的问题，导致音响系统出现声音变化，甚至发生损坏。

因此，必须根据音响系统的需要，合理选择功率放大器的输出功率。

课程设计报告--音频功率放大器设计音频功率放大器设计报告一、引言音频功率放大器是电子工程领域中的一个重要组成部分，它能将输入信号放大并驱动扬声器输出高质量的音频信号。

音频功率放大器设计的主要目标是提高音频信号的功率，同时保持音频信号的稳定和高保真度。

本报告将介绍一个音频功率放大器的设计过程，包括电路设计、原理图设计、仿真和测试结果等。

二、电路设计1. 器件选择首先需要选择适合的放大器芯片和其他必要的元件。

在音频功率放大器设计中，常用的芯片有TDA2030、TDA2050等，选择芯片时需考虑芯片的功率输出、输入电压、高保真度等参数。

2. 电路图设计根据所选芯片的数据手册和设计要求，进行电路图的设计。

电路图设计主要包括输入电路、放大电路、输出功率放大电路等部分。

在设计过程中应注意信号的阻抗匹配、滤波等问题。

三、原理图设计根据电路设计，绘制电路的原理图。

原理图将各个部分的连接关系以及元件的数值等信息展示出来，为后续的仿真和测试提供便利。

四、仿真基于设计好的原理图，进行电路仿真。

使用仿真软件（如Proteus、Multisim等）对电路进行仿真，验证放大器的性能指标，包括功率输出、频率响应、失真度等参数。

五、测试结果根据仿真结果，制作音频功率放大器的实物电路，并进行测试。

测试包括输入信号的幅值、频率、输出功率、失真度等参数的测量。

根据测试结果，评估设计的音频功率放大器的性能和有效性。

六、总结通过本次课程设计，了解了音频功率放大器的设计过程，掌握了电路设计、原理图设计、仿真和测试等技能。

同时也深入了解了音频功率放大器的重要性和应用领域。

在今后的学习和工作中，将进一步拓展音频功率放大器设计的知识，不断提高设计水平，为音频领域的发展做出更大的贡献。

姓名班级学号实验日期节次教师签字成绩音频功率放大器的设计与实现1. 实验目的设计一个实用的音频功率放大器。

在输入正弦波幅度≤5mV，负载电阻等于8Ω的条件下，音频功率放大器满足如下要求：1.最大输出不失真功率P OM≥8W。

2.功率放大器的频带宽度BW≥50Hz~15KHz。

3.在最大输出功率下非线性失真系数≤3%。

4.输入阻抗R i≥100kΩ。

5.具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围。

2. 总体设计方案该音频功率放大器可由图1所示框图实现。

前置放大级主要实现对输入信号的放大，从而与功率放大器的输入灵敏度进行匹配。

音调控制级主要实现对输入信号的提升或衰减，以满足不同听众的需求。

功率放大级是此音频功率放大器的核心部分，它决定了输出功率的大小。

下面介绍各模块的实现方法。

图1音频功率放大器组成框图（1）前置放大器由于输入信号非常微弱且音频宽度过大，需要前置放大器有较高的输入阻抗，较低的输出阻抗，噪声小，频带宽。

为达到预期的效果，有两种选择。

一是由分立元件搭建的放大电路，二是采用合适的集成放大电路。

由于集成放大电路性能稳定，外围电路简单，便于调试，本前级放大电路选择集成放大电路实现。

（2）音调调节级由于集成运算放大器具有电压增益高、输入阻抗高等优点，用它制作的音调控制电路具有电路结构简单、工作稳定等优点，典型的电路结构如图2所示。

其中电位器Rp1是高音调节电位器，Rp2是低音调节电位器，电容C是音频信号输入耦合电容，电容C1、C2是低音提升和衰减电容，一般选择C1=C2，电容C3起到高音提升和衰减作用，要求C3的值远远小于C1。

电路中各元件一般要满足的关系为：Rp1=Rp2，R1=R2=R3，C1=C2，Rp1=9R1。

图2 负反馈式音调控制电路图在电路图2中，对于低音信号来说，由于C3的容抗很大，相当于开路，此时高音调节电位器Rp1在任何位置对低音都不会影响。

目录一、设计意义 (4)二、设计方案比较 (7)三、电路组成框图 (8)四、电路原理图 (9)五、组装及技术指标测试 (14)六、总结…………………………………………………………一、设计意义在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。

所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。

功率放大电器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

1、功率放大电路的分析能够向负载提供足够信号功率的放大电路称为功率放大电路，简称功放。

1)功率放大器的概述音频功率放大器：把微弱的电信号放大为较强电信号的电路。

基本特征是功率放大。

声音先经过话筒转换成随声音强弱变化的电信号；再送入功率放大器进行放大；最后通过扬声器把放大的电信号还原成比原来响亮得多的声音。

2)放大器的放大原理框图放大器的框图如图1所示。

左边是输入端，外接信号源，v i、i i分别为输入电压和输入电流；右边是输出端，外接负载，v o、i o分别为输出电压和输出电流。

图1 放大器的框图2、功率放大器的特点功率放大器简称功放,它和其它放大电路一样，也是一种能量转换电路，这一点它和前面学的电压放大电路没有本质区别。

但是它们的任务是不相同的，电压放大电路属小信号放在电路，它们主要用于增强电压或电流的幅度，而功率放大器的主要任务是为了获得一定的不失真的输出功率，一般在大信号状态下工作，输出信号去驱动负载。

1)要求足够大的输出功率为了获得足够大的输出功率，要求功放电路的电压和电流都根足够大的输出幅度，所以，功放管工作在接近极限的状态下。

2)效率高负载所获得的功率都是由直流电源来提供的。

对于小信号的电压放大器来说，由于输出功率比较小，电源供给的功率较小，效率问题还不突出，而对功率放大器来说，由于输出功率大，需要电源提供的能量也大，所以效率问题就变得突出了，功率放大器的效率是指负载上的信号功率与电源的功率之比。

音频功率放大器电路设计(总4页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、设计的题目及其要求（1）设计题目音频功率放大器电路仿真设计（2）课程设计的目标、基本要求及其功能：设计并实现OTL功率放大器，功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

用multisim软件对OTL功率放大器进行仿真实现。

根据实例电路图和已经给定的原件参数，使用multisim软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。

二、设计的基本思路及其设计出发点（1）设计的基本思路功率放大器的作用是给负载RL提供一定的输出功率，当RL一定时，希望输出功率尽可能大，输出信号的非线性失真可能小，且效率尽可能高。

由于OTL电路采用直接耦合方式，为了保证电路工作稳定，必须采取有效措施抑制零点漂移。

为了获得足够大的输出功率驱动负载工作，故需要有足够高的电压放大倍数。

因此，性能良好的OTL功率放大器应由输入级、推动级和输出级等部分组成。

（2）芯片的选择TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。

我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。

TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。

根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。

另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。

然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。

音频功率放大器设计方案与制作
一、音频功率放大器的简介
二、原理
音频放大器采用一种称为“负反馈”的技术。

这种技术是指从输出端反馈输入端的一小部分，以抑制非线性的音频信号，从而改善信号失真。

负反馈将小部分信号重新发送回输入端，并将其与未受到反馈的输入信号混合，从而减少了输入信号的失真。

三、设计方案
1.首先，定义音频放大的输入和输出信号。

输入信号是音频源（如mp3播放器，CD播放器等）的音频输出，而输出信号是驱动扬声器的音频信号。

2.设计一款可以支持不同音频输入信号的放大器，要求输入信号的音量可以在一定范围内调整。

3.设计出一个具有负反馈技术的复杂电路，实现放大器的音频信号放大功能，可以有效抑制信号失真。

4.确定所需要的元件，制定相关元件购买清单，并安排相关元件的采购工作。

5.安排面板绘制，将电路图放置在面板上，使组装更加方便。

6.组装完成，为放大器两端的输入输出连接接口，进行绝缘处理。

模拟电子电路实验课程设计——音频功率放大器的设计与实现一、设计任务设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8。

要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。

发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。

二、设计要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。

根据以上设计要求编写设计报告，写出设计的全过程，附上有关资料和图纸。

设计报告格式请参见附录一。

三、实验原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。

按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。

前置放大级音调控制放大级功率放大级v iv o图1 音频功率放大器的组成框图1．前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。

声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。

一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。
