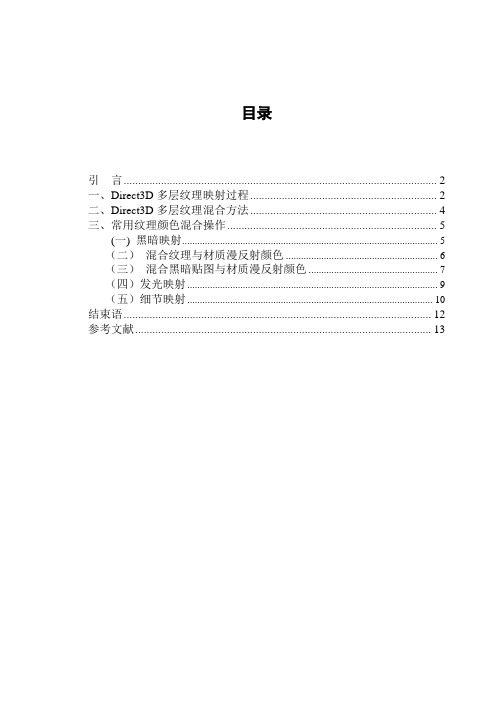

目录引言 (2)一、Direct3D多层纹理映射过程 (2)二、Direct3D多层纹理混合方法 (4)三、常用纹理颜色混合操作 (5)(一) 黑暗映射 (5)（二）混合纹理与材质漫反射颜色 (6)（三）混合黑暗贴图与材质漫反射颜色 (7)（四）发光映射 (9)（五）细节映射 (10)结束语 (12)参考文献 (13)摘要多层纹理映射是一种高级的纹理映射技术，纹理颜色混合是多层纹理映射的核心内容，它决定了多层纹理映射最后的效果。

使用多层纹理映射的关键是理解多层纹理之间的颜色混合方法，本文首先分析了Direct3D多层纹理混合的过程和方法，然后通过介绍了常用的几种多层纹理颜色混合应用。

关键词：Direct3D，纹理映射，多层纹理，纹理颜色混合Direct3D纹理颜色混合方法分析引言纹理映射是三维图形开发中的一个基本内容，多层纹理映射是一种高级的纹理映射技术，通过多层纹理映射可以一次将多个纹理图片映射到同一个物体表面。

纹理颜色混合是多层纹理映射的核心内容，它决定了多层纹理映射最后的效果。

Direct3D提供了多种多层纹理映射的颜色混合方法，以适应不同需要。

一、Direct3D多层纹理映射过程Direct3D最多支持8层纹理，也就是说在一个三维物体的表面可以同时拥有1～8张不同的纹理贴图。

Direct3D能够在一个渲染过程中把这些纹理颜色依次混合，渲染到同一个物体的表面。

每一个纹理层对应从0～7的索引序号，多层纹理映射能够模拟更为真实的三维世界。

例如，要显示具有周围景物倒影的光滑大理石地板，可以把大理石地板贴图设置为纹理层0，把具有周围景物倒影的贴图设置为纹理层1，然后通过设置Direct3D多层纹理混合操作，把纹理层0和纹理层1相混合，这是绘制出的三维物体就同时具有大理石地板和景物倒影的纹理颜色。

利用Direct3D多达8层的纹理混合，可以在图形显示系统中显示丰富多彩的图像。

Direct3D多层纹理混合过程如图1所示。

DirectX3D 笔记

DirectX3D 笔记

内容摘自《DirectX 9.0 3D 游戏开发编程基础》章节一．1.必备数学知识二．1.初始化Direct3D2.（固定）绘制流水线3.Direct3D 中的绘制4.颜色5.光照6.纹理映射7.融合技术8.模板三．9.字体10.网格（一）11.网格（二）12.自定义Camera 类13.地形绘制14.粒子系统15.拾取四．16.着色语言HLSL17.顶点着色器18.像素着色器19.效果框架一．1.必备数学知识1.1向量及坐标系选取，D3D 中以LH/RH 标记左手/右手坐标系。

1.2向量运算：数乘点积-用于计算两个向量的夹角（cos θ）及判断向量垂直。

叉积-计算与两个向量所在平面垂直的向量，可用于面片法向量的计算。

1.3矩阵：在3D 图形应用中，常用4X4矩阵和1X4行向量进行运算。

由于多数变换无法用3阶矩阵表示3维变换，因此3D 变换中的矩阵为4维矩阵。

由于3维坐标空间中点和向量具有相同的表示形式，因此在进行运算时，将点和向量扩展至4D 空间时，通过如下形式：123(,,,1)p p p p =表示点（保证能平移变换）；以123(,,,0)v v v v =表示向量（防止平移变换）。

1.4 3维空间中的变换：平移矩阵、旋转矩阵、比例变换矩阵1.5平面D3DXPLANE 在D3D 中存储平面及相应操作。

平面定义为满足0()0n p p ∙-=的所有点的集合，因此可通过平面法向量n 和平面上一点0p 表示，在代码中存储n 和0d n p =-∙表示平面；平面可被看做4D 向量（n,d ）进行变换；当平面被规范化（法向量为单位向量且重新计算d ），则n p d ∙+为p 点到平面的最短有符号距离。

1.6射线定义为0()p t p tu =+。

射线与平面的相交判定用于拾取的实现。

二．1. 初始化Direct3D1.1 Direct3D 提供了操纵图形设备（通过HAL 硬件抽象层）的API 。

由HAL 提供的硬件支持的功能可被D3D 接口操作；硬件不支持时由REF 设备实现，由D3DDEVTYPE 枚举类型成员指定。

《3d游戏设计》013-014 绘制基本图形

《3d游戏设计》013-014 绘制基本图形

3.1 绘制基本图形
3.1.1 图元与顶点
1．顶点（Vertices）
中引入了一个灵活顶点格式（FVF：Flexible Vertex Format）的概 Direct3D中引入了一个灵活顶点格式 念，用来描述顶点信息。 Direct3D定义的灵活顶点格式可以是以下类型的组合 定义的灵活顶点格式可以是以下类型的组合。
3.1 绘制基本图形
3.1.2 绘制基本图形
设置渲染状态
在进行图形绘制之前，需要指定Direct3D Direct3D的渲染状态，Direct3D提供了多种 渲染状态，它影响几何体如何被渲染 它影响几何体如何被渲染。
HRESULT SetRenderState( D3DRENDERSTATETYPE State, DWORD Value ); g_pDevice->SetRenderState(D3DRS_CULLMODE, D3DCULL_NONE); >SetRenderState(D3DRS_CULLMODE,
顶点设置 首先设定顶点结构，并定义灵活顶点格式 并定义灵活顶点格式。
//自定义顶点格式 struct CUSTOMVERTEX { FLOAT x, y, z, rhw; DWORD colour; }; #define D3DFVF_CUSTOMVERTEX (D3DFVF_XYZRHW|D3DFVF_DIFFUSE) define // 三维坐标 三维坐标. // 顶点颜色.
第3章 绘制基本图形 章
网络游戏开发 ——DirectX
专业教程 理论讲解部分
绘制基本图形 索引缓冲
顶点缓冲与基本图形绘制 索引缓冲 索引缓冲
掌握D3D中的基本图元 掌握利用顶点缓冲绘制基本图形 掌握利用索引缓冲绘制基本图形

directx从入门到精通(direct简介)

directx从入门到精通(direct简介)

返回总目录第一篇DirectX目录第一章 DirectX简介1.1 DOS已经过时1.2 加速DirectX1.3 加速计算机工业1.4 Directness原理1.5 Direct结构1.6 DirectX组件1.7 小结第二章基础2.1 期望什么2.2 COM（对象组件模型）入门2.3 编程经验 242.4 调试DirectX2.5 总结第三章开始使用DirectX3.1 安装3.2 文档3.3 例子程序源代码3.4 其他有用的信息3.5 使DirectX开始工作3.6 总结第一章 DirectX简介到目前为止，Microsoft Windows下的计算机游戏还没有一个辉煌的历史──它的成功还受到多媒体技术方面的限制。

Windows所提供的应用程序和PC平台之间的设备独立性使得游戏和多媒体开发者备受压力，这是因为设备独立性技术使得软件和硬件之间增添了许多中间层次，因此要想在Windows平台上生成平滑、快速的动画和紧凑、实时的输入和声音是非常困难的。

Windows的中心思想就是要把开发者和应用程序从硬件中分离出来，但这一点对于那些想直接操作硬件而获得最大速度的游戏开发者来说是致命的。

市场需要的是高性能的游戏，因此，对于那些想把Windows作为计算机游戏平台的推广者来说，“DOS!DOS!DOS!”是他们经常遇到的对DOS游戏的赞歌!1.1 DOS已经过时然而，MS-DOS也有它自已的问题，其中最棘手的是硬件设备的支持。

PC机的游戏开发者是不能享受到游戏机开发者的那种平台一致性的。

对于游戏机软件开发者，他们晚上可以睡得很香，因为白天所写的代码将在上百万台同样的机器上运行。

而PC机的开发者却不能这样，他们老是梦见新的图形协处理器、数字游戏杆、3D加速卡和实时的输入设备，他们自已也知道，在下一个游戏中将需要支持更多的硬件。

所有的PC游戏都要利用目前最好的硬件以获取最佳性能，这使得那些小游戏软件开发公司很难跟上硬件发展的步伐。

Direct3D中的三维坐标变换


维普资讯
… … … … … … … … … … … … … … … … … … … … … …
实用第一 智慧 密集
… … ， … … … … …
王ｌ右誊 穗 张安慧 ｉ §
摘
要
本 文 简介 Ｄｒｃ３ 中的 顶 点 变换 和 光 照 流水 线 ，并通 过 具体 范例 阐述世 界 变换 、 ｉ ｔＤ ｅ 观察 变换 、投 影 变换 和视 区变换 。 ， —— — —— 来自 ＾ — —— ＿
－
、
／ １
／
／
Ｃ８ ３ ｒｌ １ ｉ８ ｇ Ｐ ｓｔ ｏ ｉ ｉ ｏｎ
』 ａｆｆ ｔ（ｖ） Ｄ ｎ ２ ｏ
Ｚ
＼ ＼ ＦＴ ＺＫ ＺＮ Ｒ Ｈ Ｏ
＼ ＼
图 ３ 取景截头体的定义
Ｄ Ｄ Ｍａ ｉ ｏｋ ｔＨ（ 是 Ｄｒ ｔＤ Ｓ Ｋ 提 供 用 于 生 成 观 ３ Ｘ ｔｘ ｏＡＬ ） ｒＬ ｉ ｃ３ Ｄ ｅ
察矩阵 的辅助 函数 ，仔细分析上 面的代码就不难理解取 景变换
了。
３ 投 影 坐 标 系 和 投 影 变 换 ．
物体顶点坐标从世界坐标转换到观察坐标后 ，就可 以将三 维物体投影到二维平面上 ，即投影到虚拟相机 的胶片上 ，这个 过程称为投 影变换。以胶片为参考原点的空间坐标系称为投影 坐标系 ，物体在投影坐标 系中的坐标表示称为投影坐标。
Ｄｒｃ３ ｉ ｔＤ将 经 过 Ｔ Ｌ处 理 的顶 点组 织 为 以 点 、线 、 面 为 基 础 ｅ ＆
，
ｌ 幕 标 示ｌ光 处 屏坐表 照理 ｉ
ｌ
ｌ
纹 处 理理
图 绘 形 制
图 １ Ｄｒｃ Ｄ标 准 的 图 形 显 示 过 程 ｉ ｔ ｅ３ １ 世 界 坐 标 系 和 模 型 几何 变换 ．

VB中DirectX绘图_DX基础以及绘图设备建立

VB 中DirectX 绘图_DX 基础以及绘图设备建⽴DirectX 函数库，就是Microsoft 为开发游戏软件与⾼效率多媒体应⽤程序所开发出来的API 。

包含许多函数库模块，让以Window 系统为平台的游戏或多媒体应⽤能获得更⾼的执⾏效率、强化3D 图形成像以及丰富的声⾳效果。

同时DirectX 为程序开发⼈员提供了⼀套硬件驱动标准，不需要重新编写硬件驱动程序。

DirectX 插件：运⾏期函数库和软件开发⼯具包（SDK ）组成。

⽤户执⾏DirectX 技术所开发的应⽤时，程序会调⽤DirectX 运⾏期的函数库来进⾏相关硬件的驱动控制（Win NT4.0后的操作系统都包含了运⾏期函数库）。

Win DirectX SDK 主要API 控件：Direct3D （D3D ）3D 游戏开发标准，3D 图像的处理⼯作。

游戏运⾏时，需要3D 绘图，D3D 控件向显卡发出成像要求，让显卡完成图像的贴图操作。

DirectDraw 负责2D 图像处理，DX8.0以后两个绘图处理控件就合并到DirectGraphics ⾥了。

DirectSound 负责⾳频的处理，提供声卡的共同驱动标准，让应⽤程序可直接控制硬件的⾳频单元。

DirectMusic ⽀持MIDI 格式⽂件播放。

DirectShow 多媒体⽂件播放的主要控件，⽐Dsound 和Dmusic ⽀持更多媒体格式。

DirectInput 处理系统输⼊设备管理与控制，不通过操作系统直接对设备存取。

DirectPlay 8.0新加⼊负责⽹络数据传输的控制与管理。

由于9.0以后的版本仅⽀持 ，只能安装VB ⽀持的最⾼版本8.X 。

VB 中对DirectX 插件的引⽤，⼯程-引⽤-选择DirectX 8 for Visual Basic Type Library 。

DirectGraphics 中取消了2D 图像绘制的DirectDraw 控件，通过Direct3D 来进⾏所有图像的绘制操作。

中国传媒大学数字媒体技术教案

目录《Direct3D编程》教学大纲（106001） (1)《互动业务系统设计》教学大纲（106002） (3)《计算机图形学》教学大纲（106003） (5)《计算机网络协议基础》教学大纲（106004） (8)《计算机组成与设计》教学大纲（106005） (11)《媒体内容安全技术》教学大纲（106006） (13)《媒体网络规划与设计》教学大纲（106007） (16)《媒体网络与交互电视技术概论》教学大纲（106008） (18)《媒体资产与业务管理技术》教学大纲（106009） (20)《面向对象程序设计—C++》教学大纲（106010） (23)《面向对象程序设计-JAVA》教学大纲（106011） (26)《面向对象程序设计-VB》教学大纲（106012） (28)《嵌入式计算机系统C》教学大纲（106013） (29)《数据库技术与SQL语言》教学大纲（106015） (34)《数字图像处理A》教学大纲（106016） (35)《数字图像处理B》教学大纲（106017） (38)《数字影视保护技术》教学大纲（106018） (40)《数字语音技术（A）》教学大纲（106019） (41)《数字语音技术（B）》教学大纲（106020） (43)《信息安全数学基础》教学大纲（106022） (45)《虚拟现实技术》教学大纲（106023） (48)《游戏测评技术》教学大纲（106024） (50)《游戏人工智能》教学大纲（106025） (51)《游戏设计基础》教学大纲（106026） (53)《游戏音效技术》教学大纲（106027） (55)《智能视频分析技术》教学大纲（106028） (57)《自然人机交互技术》教学大纲（106029） (58)《游戏引擎原理》教学大纲（106030） (60)《电子商务和信息安全》教学大纲（106031） (62)《现代电视技术》教学大纲（106032） (64)《Direct3D编程》教学大纲（106001）一、课程基本信息课程编号：106001英文名称：Direct3D Programming授课对象：数字媒体技术专业本科生开课学期：第三学年春季学期学分/学时：2学分/32学时先修课程：C语言程序设计(131002)，面向对象程序设计-C++ (106010)教学方式：课堂讲授课程简介：《Direct3D》课程主要涵盖了Direct3D初始化、绘制流水线、颜色、光照、纹理、Alpha 融合、模板以及如何使用Direct3D实现游戏中所需的技术。

dx画rect

使用索引缓冲区绘制图形Direct3D支持通过对应于顶点集合的索引数组绘制三维图形，由于一个顶点的索引只需要用一个16位或者32位的整数表示，因此当多边形的顶点有较多重复使用时，索引数组通常能够比直接绘制顶点序列节省一部分内存空间和系统带宽。

如图3-13所示的由2个三角形组成的矩形，如果利用顶点数组表示这2个三角形，每个顶点由单精度浮点值x, y, z组成，则需要6x12=72个字节空间；如果以索引数组表示，则只需要存储4个顶点坐标和6个16位整数的索引值，只需4*12+6*2=60个字节空间。

当需要存储的三角形集合数量很多时，使用索引数组有可能节省更多的内存空间。

同时，Direct3D渲染流水线避免了对相同顶点进行重复计算，可以相应地提高图形程序的整体性能。

以顶点数组表示：( x0, y0, z0 ), ( x1, y1, z1 ), ( x2, y2, z2 )( x0, y0, z0 ), ( x2, y2, z2 ), ( x3, y3, z3 )占6*12 = 72 （bytes）以索引数组表示：( x0, y0, z0 ), ( x1, y1, z1 ), ( x2, y2, z2 ) , ( x3, y3, z3 )0, 1, 2, 0, 2, 3占4*12+6*2=60 （bytes）图1 顶点数组表示和索引数组表示索引缓冲区（Index Buffer）: Direct3D用来存储多边形索引数组的内存缓冲区。

IndexBuffer.cpp定义了关于矩形的顶点数组和索引数组：// 自定义顶点结构struct CUSTOMVERTEX{ FLOAT x, y, z, rhw; // 经过坐标转换的顶点坐标DWORD color; // 顶点漫反射颜色值};CUSTOMVERTEX g_Vertices[] ={ { 0.0f, 50.0f, 0.5f, 1.0f, 0xffff0000, }, //红色0{ 150.0f, 250.0f, 0.5f, 1.0f, 0xff00ff00, }, //蓝色1{ 50.0f , 250.0f, 0.5f, 1.0f, 0xff00ffff, }, //绿色2{ 100.0f, 50.0f, 0.5f, 1.0f, 0xffffffff, }, //白色3{ 200.0f, 50.0f, 0.5f, 1.0f, 0xffff0000, }, //红色4{ 250.0f, 250.0f, 0.5f, 1.0f, 0xff00ff00, }, //蓝色5};WORD g_Indices[] ={0,1,2,0,3,1,3,4,1,1,4,5};IndexBuffer.cpp创建顶点缓冲区和索引缓冲区的代码如下：LPDIRECT3DVERTEXBUFFER9g_pVB = NULL; // 顶点缓冲区指针LPDIRECT3DINDEXBUFFER9 g_pIB = NULL;#define D3DFVF_CUSTOMVERTEX (D3DFVF_XYZRHW|D3DFVF_DIFFUSE)if( FAILED( g_pd3dDevice->CreateVertexBuffer( 6*sizeof(CUSTOMVERTEX),0, D3DFVF_CUSTOMVERTEX,D3DPOOL_DEFAULT, &g_pVB,NULL ) ) ) {return E_FAIL;}VOID* pVertices;if( FAILED( g_pVB->Lock( 0, sizeof(g_Vertices), (void**)&pVertices, 0 ) ) )return E_FAIL;memcpy( pVertices, g_Vertices, sizeof(g_Vertices) );g_pVB->Unlock();if( FAILED( g_pd3dDevice->CreateIndexBuffer( 12*sizeof(WORD),0, D3DFMT_INDEX16,D3DPOOL_DEFAULT, &g_pIB,NULL ) ) ) {return E_FAIL;}VOID* pIndices;if( FAILED( g_pIB->Lock( 0, sizeof(g_Indices), (void**)&pIndices, 0 ) ) )return E_FAIL;memcpy( pIndices, g_Indices, sizeof(g_Indices) );g_pIB->Unlock();IDirect3DDevice9::CreateIndexBuffer(）为索引缓冲区创建函数，声明如下：HRESULT IDirect3DDevice9::CreateIndexBuffer(UINT Length,DWORD Usage,D3DFORMAT Fonnat,D3DPOOL Pool,IDirect3DIndexBuffer9** ppIndexBufer,HANDLE* pHandle）；参数Length指明想要创建的索引缓冲区的大小，以字节数计算。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
D3DXCreateCylinder
//用此函数产生一个圆柱体 用此函数产生一个圆柱体 用此 ID3DXMesh* meshCylinder; D3DXCreateCylinder( Device, //D3D绘制对象 绘制对象 1.0f, //半径 朝 -Z 轴方向 半径(朝 方向) 半径 1.0f, //半径 朝 +Z轴方向 半径(朝 轴方向) 半径 3.0f, //圆柱长 (沿着+Z轴方向 轴方向) 圆 沿 轴方向 10, //圆柱体的外围有几个面 圆柱体的外围有几个面 //(例：如果设为 就成为四角柱 设为4就成 例 如果设为 就成为四角柱) 10, //圆柱体的两端间共有几段 圆柱体的两端间共有几段 圆柱体的两端间共有 //(灯光效果需要要用到) 灯光效果需要要用 灯光效果需要要用到 &meshCylinder, 0 //通常设置成 或NULL) 通常设置成0(或 通常设置成 ); Device->BeginScene(); meshCylinder->DrawSubset(0);
3
D3DXCreateBox
//用此函数产生一个 长方体 用此函数产生一 用此函数产生 ID3DXMesh* meshBox; D3DXCreateBox( Device, //D3D绘制对象 绘制对象 2.0f, //宽度 //宽度 2.0f, //高度 高度 2.0f, //深度 深度 &meshBox, 0 //指向ID3DXBuffer，存放相邻平 相邻平 指 ，存放相邻 //面的信息，通常设置成 或NULL) 面的信息 面的信息，通常设置成0(或 ); Device->BeginScene(); meshBox->DrawSubset(0);
(7, 6)
(3, 1) 0
(11,点的信息是被放在显存中，怎样 才能在D3D中实现？ D3D为我们提供了 IDirect3DVertexBuffer9 接口来管理顶点信息,使之可以存储在显存 中。
我们来看具体是怎么应用的： 我们来看具体是怎么应用的：
21
顶点缓存
/*以前面的三角形为例*/ //第一步：创建顶点缓存 IDirect3DVertexBuffer9* Triangle = 0; // //第二步：为顶点缓存分配显存地址空间 Device->CreateVertexBuffer( 3 * sizeof(Vertex), //分配的顶点缓存空间大小 D3DUSAGE_WRITEONLY, //一些附加属性 Vertex::FVF, //自定义的顶点格式 D3DPOOL_MANAGED, //容纳缓存的内存池 &Triangle, //待返回的顶点缓存指针 0);
22
顶点缓存
//第三步：创建顶点信息数组 Vertex* vertices; //第四步：锁定该内存(此时禁止其他进程修改该显存区域)
Triangle->Lock(0, 0, (void**)&vertices, 0);
//第五步：填充顶点信息 vertices[0] = Vertex( 3.0f, 1.0f, 0.0f); vertices[1] = Vertex(11.0f, 1.0f, 0.0f); vertices[2] = Vertex( 7.0f, 6.0f, 0.0f); //第六步：解除锁定
Direct3D中的绘制 中的绘制
1
D3DX几何体 几何体
2
Direct3D几何体 几何体(ID3DXMesh) 几何体
D3DXCreateBox D3DXCreateSphere D3DXCreateCylinder D3DXCreateTeapot D3DXCreatePolygon D3DXCreateTorus
26
索引缓存
/*以上面的四边形为例*/ //第一步：创建索引缓存 IDirect3DIndexBuffer9* IB = 0; //Index Buffer // //第二步：为索引缓存分配显存地址空间 Device->CreateIndexBuffer( 6 * sizeof(WORD), //分配的索引缓存空间大小 D3DUSAGE_WRITEONLY, //一些附加属性 D3DFMT_INDEX16, D3DPOOL_MANAGED, //容纳缓存的内存池 &IB, //待返回的索引缓存指针 0);
同时，也要在D3D中定义：
第一种： 第一种： Device->SetFVF(VColorVertex::FVF); 第二种： 第二种： Device->SetFVF(NormalTexVertex::FVF);
18
顶点缓存
三角形是构建3D物体的基本图形
第一步，我们需要记录每一个顶点的信息 顶点缓存的作用就是保存每个顶点的信息
9
D3D物体的绘制 物体的绘制
10
模型表示
场景是物体或者模型的集合 我们编写DX程序，首先在虚拟世界搭建场景 任何物体都可以用三角形网格来逼近表示：
11
三角形的描述
为了描述一个三角形，我们通常确定三个顶 点的位置 这样我们就能够很明确的表示出这个三角形
y (7, 6)
(3, 1) 0
(11, 1) x
16
D3D顶点格式 顶点格式
我们定义好顶点数据结构后，需要告知D3D， 让它应用到3D场景绘制中 通过定义一个宏命令(#define)，设置FVF(灵 活顶点格式)
第一种包含了位置,颜色信息 第一种包含了位置 颜色信息 #define FVF_COLOR (D3DFVF_XYZ | D3DFVF_DIFFUSE) 第二种包含了位置,法向量 纹理坐标信息 第二种包含了位置 法向量,纹理坐标信息 法向量 #define FVF_NORMAL_TEX (D3DFVF_XYZ | D3DFVF_NORMAL | D3DFVF_TEX1)
7
D3DXCreatePolygon
//用此函数产生一个2D 多边体 用此函数产生一个 用此函数产生一个 ID3DXMesh* meshPolygon; D3DXCreatePolygon( Device, //D3D绘制对象 绘制对象 2.0f, //每条边的长度 每 6, //包含几个三角形 包含几个三角形 &meshPolygon, 0 //通常设置成 或NULL) 通常设置成0(或 通常设置成 ); Device->BeginScene(); meshPolygon->DrawSubset(0);
8
D3DXCreateTorus
//用此函数产生一个甜甜圈 用此函数产生一个甜甜圈 用此函数产生一个 ID3DXMesh* meshTours; D3DXCreateTorus( Device, //D3D绘制对象 绘制对象 1.0f, //甜甜圈的內圈半径 甜甜圈的 甜甜圈 內圈半径 3.0f, //甜甜圈的外圈半径 甜甜圈的 甜甜圈 外圈半径 10, //外圈有几个面 外圈有 外圈 几个面 10, //內圈和外圈间有 內圈和外圈间 內圈和外圈间有 //几个面(同心圆) 几个面 同心圆 几个 同心 &meshTours, 0 //通常设置成 或NULL) 通常设置成0(或 通常设置成 ); Device->BeginScene(); meshTours->DrawSubset(0);
为了创建一个自定义的顶点结构，我们首先 要创建一个包含能存放我们所使用的顶点数 据的结构 例如，下面我们定放了两种顶点数据结构：
第一种包含了位置,颜色信息 第一种包含了位置 颜色信息 struct ColorVertex { float x, y, , z; //坐标 DWORD color //颜色值 }; 第二种包含了位置,法向量 纹理坐标信息 第二种包含了位置 法向量,纹理坐标信息 法向量 struct NormalTexVertex { float x, y, z; //坐标 float nx, ny, nz; //法向量 float u, v; //纹理坐标 };
V1 V4 WORD indexList[6] = { V1, V2, V4, //第一个三角形 第一个三角形 V2, V4, V3 //第二个三角形 第二个三角形 }; V2 V3
25
索引缓存
与顶点缓存类似，D3D提供索引缓存的管理 一个索引缓存是通过IDirect3DIndexBuffer9 接口来定义 针对上面的四边形例子， 针对上面的四边形例子，我们看是如何调用 索引缓存的： 索引缓存的：
4
D3DXCreateSphere
//用此函数产生一个球面体 用此函数产生一 球面体 用此函数产生 ID3DXMesh* meshSphere; D3DXCreateSphere( Device, //D3D绘制对象 绘制对象 1.0f, //球面体半径 球面体半径 球面 10, //用几条经线绘制 用几条经线绘制 10, //用几条维线绘制 用几条维线绘制 &meshSphere, 0 //通常设置成 或NULL) 通常设置成0(或 通常设置成 ); Device->BeginScene(); meshSphere->DrawSubset(0);
14
1.什么是纹理坐标呢？ 一般的纹理都是一个二维的图片，比如一幅画，纹 理坐标就是指画中每一个像素的坐标。当然还有其 他格式的坐标，比如三维坐标---立体纹理坐标；一 维坐标等等。
15
2.纹理坐标有啥用呢？ 当画一个primitive的时候，需要给这个primitive填充颜色，当 然不是简简单单的刷上一个颜色，要的是更复杂的结果。这个 时候就需要给这个primitive指定一个纹理，制定完成后就等着 画图了。画图的时候，DirectX 根据指定的primitive中的坐标-----0.0到1.0，从纹理中去取，比如把一个纹理的对应坐标值赋 值给一个primitive，然后(0.5, 0.7)这个点的颜色就是 (0.5*texture_width, 0.5*texture_height)的颜色值，如果取出来 的坐标不是一个整数，那么就最近取一个点的色值了。通过这 种方法达到给primitive中的每个点赋值来达到显示效果。
