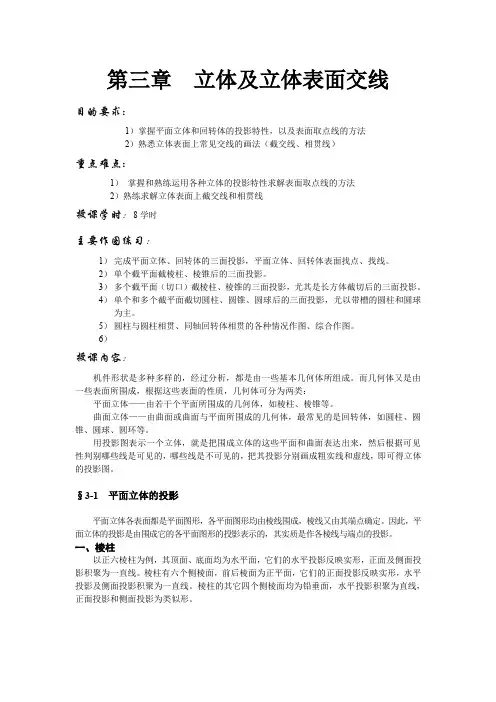

第三章立体及立体表面交线目的要求：1）掌握平面立体和回转体的投影特性，以及表面取点线的方法2）熟悉立体表面上常见交线的画法（截交线、相贯线）重点难点：1）掌握和熟练运用各种立体的投影特性求解表面取点线的方法2）熟练求解立体表面上截交线和相贯线授课学时：8学时主要作图练习：1）完成平面立体、回转体的三面投影，平面立体、回转体表面找点、找线。
2）单个截平面截棱柱、棱锥后的三面投影。
3）多个截平面（切口）截棱柱、棱锥的三面投影，尤其是长方体截切后的三面投影。
4）单个和多个截平面截切圆柱、圆锥、圆球后的三面投影，尤以带槽的圆柱和圆球为主。

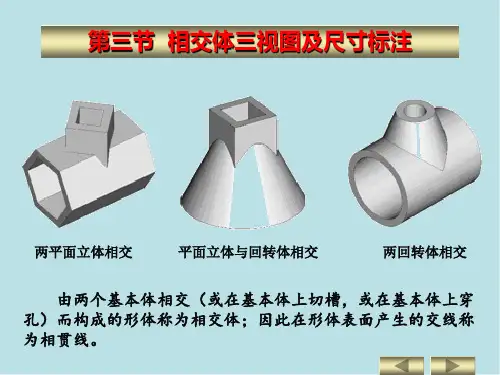

5）圆柱与圆柱相贯、同轴回转体相贯的各种情况作图、综合作图。
6）授课内容：机件形状是多种多样的，经过分析，都是由一些基本几何体所组成。
而几何体又是由一些表面所围成，根据这些表面的性质，几何体可分为两类：平面立体——由若干个平面所围成的几何体，如棱柱、棱锥等。
曲面立体——由曲面或曲面与平面所围成的几何体，最常见的是回转体，如圆柱、圆锥、圆球、圆环等。
用投影图表示一个立体，就是把围成立体的这些平面和曲面表达出来，然后根据可见性判别哪些线是可见的，哪些线是不可见的，把其投影分别画成粗实线和虚线，即可得立体的投影图。
§3-1 平面立体的投影平面立体各表面都是平面图形，各平面图形均由棱线围成，棱线又由其端点确定。
因此，平面立体的投影是由围成它的各平面图形的投影表示的，其实质是作各棱线与端点的投影。
一、棱柱以正六棱柱为例，其顶面、底面均为水平面，它们的水平投影反映实形，正面及侧面投影积聚为一直线。
棱柱有六个侧棱面，前后棱面为正平面，它们的正面投影反映实形，水平投影及侧面投影积聚为一直线。
棱柱的其它四个侧棱面均为铅垂面，水平投影积聚为直线，正面投影和侧面投影为类似形。
图3-1 正六棱柱的投影二、棱锥以四棱锥为例，其底面为一长方形，呈水平位置，水平投影反映底面的实形。
左右两个棱面是正垂面，其正面投影积聚为直线，水平和侧面投影均为类似三角形，前后两个棱面为侧垂面，其侧面投影积聚为直线，水平和正面投影同样为类似的三角形。
