实验一步进电机控制实验
一、实验目的
1、掌握步进电机工作原理；
2、熟悉对步进电机转向、速度、行程进行控制的方法。

二、实验原理
本实验软件采用松下FP0型PLC，它的步进电机指令控制字为DT9052。

它有两路脉冲输出功能，可以同时控制两路步进电机。

脉冲的输出和停止可以是当程序执行到一定的结果时完成，也可以是利用外部信号随时终止脉冲输出或启动脉冲输出。

脉冲输出指令F168：
●指令格式：
s：脉冲输出指令应读取的数据表首地址，数据表占据相邻的7个寄存器。

n：只能被写入K0或K1。

K0：脉冲输出使用CH0，Y0输出脉冲信号，Y2输出方向控制信号。

K1：脉冲输出使用CH1，Y1输出脉冲信号，Y3输出方向控制信号。

●数据表设置[S]—[S+6]：
S 控制代码
S+1 初始启动频率（HZ），范围K40—K5，000
S+2 脉冲运行频率（HZ），范围K40—K9，500
S+3 加速/减速时间（ms），范围K30—K32，767
S+4，S+5 脉冲目标值个数设定，范围K-8，388，608—8，388，607 S+6 脉冲输出指令表结束，必须写入“K0”
系统的机械结构
立体仓库的X、Y向工作台分别由两个相同的两相八拍混合式步进电机与执行部件滚珠丝杠相连接，将旋转运动转换为工作台的直线运动，转换关系如下：，其中
N：PLC发出的控制脉冲个数
t：丝杠螺纹距
θ：步进电机步距角
n：步进电机驱动器的脉冲细分数
软件对应的脉冲控制指令数据表：
DT100：控制代码为H102，固定脉宽、相对控制方式，增量输出；
DT101：初始起动频率（HZ），范围在K40~K5，000；
DT102：脉冲运行频率（HZ），范围在K40~K9，500；
DT103：加速/减速时间（ms），范围在K30~K32，767；
DT104、DT105：脉冲目标值个数，范围在K-8，388，608~K8，388，607；
DT106：脉冲输出指令表结束，必须写入“K0”。

三、实验所用仪器
1、TVT-99C立体仓库模型一套；
2、奔II以上计算机一台；
四、实验步骤和方法
1、熟悉编程环境，输入所编制的程序；
2、接通立体仓库电源、串口通讯线；
3、将程序下载至PLC并运行。

五、实验报告要求
实验报告的主要内容
1、实验目的
2、实验所用仪器
3、实验原理方法简要说明
4、程序清单。

附参考程序清单（梯形图）
实验二三坐标工作台控制实验
一、实验目的
1、了解三坐标工作台机械结构及数控工作原理；
2、采用PLC编程语言编制控制程序并运行。

二、实验原理
立体仓库的组成可分为三大部分：
第一部分：控制部分，由松下FP0-C16T可编程控制器作为主控单元，FP0-E16T 作为扩展单元，存贮空间为2.7K步。

第二部分：机械传动部分，是一个典型的三坐标工作台。

其中X、Y轴机械结构相同，均由一个步进电机通过联轴器带动滚珠丝杠来传递运动；Z轴由直流电机带动普通丝杠来传递运动。

三轴配合，协调运动，从而完成取、送货物的动作过程。

第三部分：检测与传感部分，检测并告之某个仓位上是否有货物。

有，置高电平“1”，无，置低电平“0”。

三、实验所用仪器
1、立体仓库
2、奔Ⅱ以上计算机一台
3、实验连接导线一套
四、实验操作步骤
（1）﹑接通电源。

（2）﹑将选择开关置于手动位置（此时1～6号有效）。

（3）﹑分别点动按键1←﹑2↓﹑3→﹑4↙﹑5↑﹑6↗，观察水平（X轴）﹑垂直（Y轴）﹑前后(Z轴)各丝杠运行情况，运行应平稳，在接近极限位置时，应执行限位保护（运行自动停止）。

（4）﹑用计算机或手持编程器写程序并下装至PLC。

（5）﹑将选择开关置于自动位置。

（6）﹑将一带托盘汽车模型置零号仓位，放置模型时，入位要准确，并注意到仓位底部检测开关已动作。

（7）﹑执行送指令
①选择欲送仓位号，按动仓位对应按钮，控制面板上的数码管显示仓位号。

②按动送指令按钮，观察送入动作（若被选择仓位内已有汽车，则该指令
不被执行）。

③指令完成后，机械自动返回。

④零号仓位已无汽车，则下一个送指令（误操作）将不被执行。

（9）﹑执行取指令
①选择欲取仓位号，按动仓位号，控制面板上的数码管显示仓位号。

②按动取指令按钮，观察取动作（若被选择仓位内无汽车，则该指令不被
执行）。

③指令完成后，机械自动复位。

④零号仓位已有汽车，则下一个取指令（误操作），将不被执行。

五、实验报告
实验报告，以实验数据和观测到的轨迹曲线为基础，按照实验目的和实验内容要求认真分析，如有错误要分析原因，不要轻易否定结果，作结论时要尊重实验事实，最后写出实验报告。

实验报告的主要内容
1、实验目的
2、实验用仪器、设备、记录规格、型号、数量等
3、实验原理方法简要说明
4、实验程序清单及调试结果，根据实验目的和实验内容，对实验数据和曲
线进行分析，并作出结论。

附参考程序清单（梯形图）：
实验三简易工业控制实验（小型数控设备拆装及控制实验）
一、实验目的
1、通过对双工位工作台流水线、气动加工中心、六自由度机械手等小型数控设
备的拆装，掌握其机械结构及组成，
2、通过实验，掌握采用计算机监控技术对小型数控设备工作过程进行控制的方
法；
二、实验原理
由专用编程软件LLWin3.03编制好运行程序后,通过R232串行通讯接口对各种小型数控设备上的伺服电机进行速度、方向、行程的控制，通过光电检测反馈具体位置以及速度信号，从而实现所需的各种轨迹控制。

三、实验仪器
1、双工位工作台流水线、气动加工中心、六自由度机械手等
2、奔Ⅱ以上计算机一台
3、实验用连接导线一套
4、专用电源一个
5、拆装工具一套
四、实验步骤和方法
预先熟悉小型数控设备的工作原理及机械结构；预先将控制程序编制完成，再到实验室上机调试进行实验。

1、根据安装手册，将各种设备进行组装
2、数控盒、串口线、电源按要求连接，检查无误后，接通电源。

3、打开运行软件，按要求进行轨迹控制。

五、实验报告
实验报告，以实验数据和控制程序为基础，按照实验目的和实验内容要求认真分析，最后写出实验报告。

实验报告的主要内容
1、实验目的
2、实验用仪器、设备、记录规格、型号、数量等
3、实验原理方法简要说明
4、实验拆装过程记录及控制程序调试结果分析，根据实验目的和实验内容，
对实验数据和现象进行分析，并作出结论。

合集下载

步进电机实验报告册(3篇)

步进电机实验报告册(3篇)

第1篇一、实验目的1. 熟悉步进电机的工作原理和特性。

2. 掌握步进电机的驱动方式及其控制方法。

3. 学会使用常用实验设备进行步进电机的调试和测试。

4. 了解步进电机在不同应用场景下的性能表现。

二、实验设备1. 步进电机：选型为双极性四线步进电机，型号为NEMA 17。

2. 驱动器：选型为A4988步进电机驱动器。

3. 控制器：选型为Arduino Uno开发板。

4. 电源：选型为12V 5A直流电源。

5. 连接线、连接器、电阻等实验配件。

三、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机。

它具有以下特点：1. 转动精度高，步距角可调。

2. 响应速度快，控制精度高。

3. 结构简单，易于安装和维护。

4. 工作可靠，寿命长。

步进电机的工作原理是：通过控制驱动器输出脉冲信号，使步进电机内部的线圈依次通电，从而产生步进运动。

四、实验步骤1. 搭建实验电路（1）将步进电机连接到驱动器上，确保电机线序正确。

（2）将驱动器连接到Arduino Uno开发板上，使用连接线连接相应的引脚。

（3）连接电源，确保电源电压与驱动器要求的电压一致。

2. 编写控制程序（1）使用Arduino IDE编写程序，实现步进电机的正转、反转、调速等功能。

（2）通过串口监视器观察程序运行情况，调试程序。

3. 调试步进电机（1）测试步进电机的正转、反转功能，确保电机转动方向正确。

（2）调整步进电机的转速，观察电机运行状态，确保转速可调。

（3）测试步进电机的步距角，确保步进精度。

4. 实验数据分析（1）记录步进电机的正转、反转、调速等性能参数。

（2）分析步进电机的运行状态，评估其性能。

五、实验结果与分析1. 正转、反转测试步进电机正转、反转功能正常，转动方向正确。

2. 调速测试步进电机转速可调，调节范围在1-1000步/秒之间。

3. 步距角测试步进电机的步距角为1.8度，与理论值相符。

4. 实验数据分析步进电机的性能指标符合预期，可满足实验要求。

实验步进电机控制实验

实验步进电机控制实验

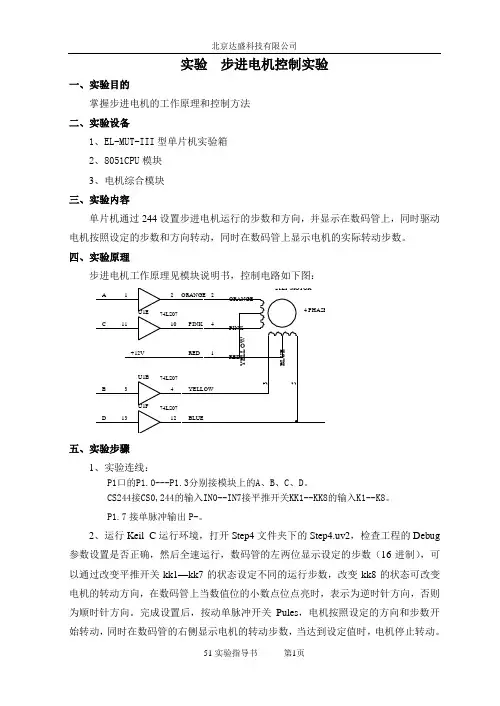

实验步进电机控制实验一、实验目的掌握步进电机的工作原理和控制方法二、实验设备1、EL-MUT-III型单片机实验箱2、8051CPU模块3、电机综合模块三、实验内容单片机通过244设置步进电机运行的步数和方向，并显示在数码管上，同时驱动电机按照设定的步数和方向转动，同时在数码管上显示电机的实际转动步数。
