法兰标准大全(1)

一、法兰标准：中华人民共和国化学工业部颁发（HG20592~20635-97）《目前我们现场使用
的法兰标准为欧洲体系标准和中华人民共和国化学工业部颁发（HG20592~20635-97）一样》。

过期
1.中华人民共和国化学工业部颁发（HG20592~20635-97）
2.日本JIS标准
二、法兰类型（图样见CAD图）（以下内容均以欧洲体系为标准）
1.板式平焊法兰
2.带颈平焊法兰
3.带颈对焊法兰
4.整体法兰
5.承插法兰
6.螺纹法
兰7.对焊环松套法兰8.平焊环松套法兰9.法兰盖10.衬里法兰盖
1.突面（RF）
2.凹凸面（MFM）
3.榫槽面（TG）
4.全平面（FF）
5.环连接面（RJ）
四、密封面型式的选用原则
1.管法兰的密封面型式按表1选用
2.与PN≥4.0Mpa的阀门配用时，阀门上的整体法兰一般为凹面，而管法兰的密封面
应为凸面。

表1
五、常用法兰尺寸欧洲标准与日标对照表
表1 PN1.0MPa（10bar）板式平焊钢制管法兰
表2 PN1.6MPa（16bar）板式平焊钢制管法兰
表3 PN2.5MPa（25bar）（欧洲标准）、20Kg/cm2(日标)板式平焊钢制管法兰
表4 PN4.0MPa（40bar）（欧洲标准）板式平焊钢制管法兰
表5 PN3.0MPa（30bar）（日本标准）板式平焊钢制管法兰
PN6.3Mpa（63bar）带颈对焊钢制管法兰。

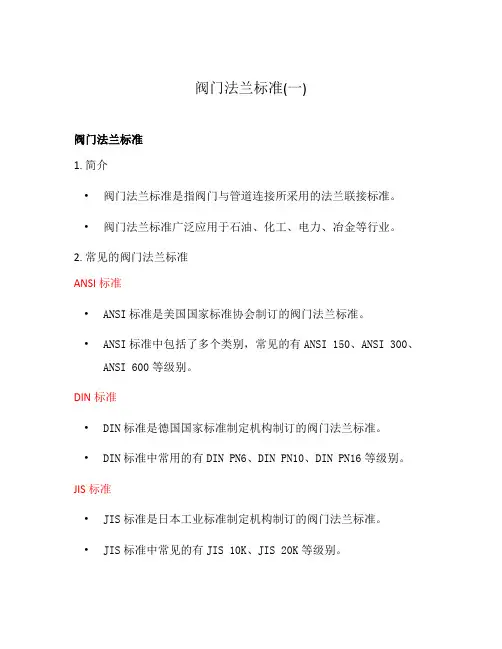

阀门法兰标准(一)
阀门法兰标准
1. 简介
•阀门法兰标准是指阀门与管道连接所采用的法兰联接标准。

•阀门法兰标准广泛应用于石油、化工、电力、冶金等行业。

2. 常见的阀门法兰标准
ANSI标准
•ANSI标准是美国国家标准协会制订的阀门法兰标准。

•ANSI标准中包括了多个类别，常见的有ANSI 150、ANSI 300、ANSI 600等级别。

DIN标准
•DIN标准是德国国家标准制定机构制订的阀门法兰标准。

•DIN标准中常用的有DIN PN6、DIN PN10、DIN PN16等级别。

JIS标准
•JIS标准是日本工业标准制定机构制订的阀门法兰标准。

•JIS标准中常见的有JIS 10K、JIS 20K等级别。

3. 阀门法兰标准的选择因素
工作压力
•阀门法兰标准的选择与工作压力有关，不同的标准适用于不同的压力等级。

•在选择标准时，需要根据实际工作压力确定合适的阀门法兰标准。

环境适应性
•不同的行业、不同的工作环境对阀门法兰标准的要求也不同。

•在选择标准时，需要考虑工作环境的特殊要求，选择适应性较强的阀门法兰标准。

设备兼容性
•阀门法兰标准的选择还需要考虑设备的兼容性。

•在与其他设备连接时，需要保证阀门法兰标准与其他设备的连接接口一致。

4. 总结
•阀门法兰标准是阀门与管道连接的重要组成部分。

•ANSI、DIN、JIS等是常见的阀门法兰标准。

•在选择标准时需要考虑工作压力、环境适应性和设备兼容性。

以上是关于阀门法兰标准的简要介绍及选择因素，希望对读者有
所帮助。

国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000　钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000　翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994　凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000　压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。

各种法兰的标准1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过 2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

机械法兰标准# 机械法兰标准## 一、前言嘿，朋友们！今天咱们来聊聊机械法兰标准这个事儿。

你知道吗？在机械工程的世界里，就像搭积木一样，各个部件得严丝合缝地组合在一起，这样机器才能好好工作。

而法兰呢，就像是这些积木块之间的重要连接件。

它的标准可重要啦，就好比大家都得遵守的游戏规则，这样不管是国内还是国外的机械产品，在连接和装配的时候才能顺利进行，不至于出现各种混乱的情况。

那这个标准具体都包含些什么呢？咱们这就来好好唠唠。

## 二、适用范围（一）工业管道系统在各种工业管道系统里，机械法兰标准可是非常关键的。

比如说石油化工行业，那些长长的管道，输送着各种油啊、气啊之类的东西。

这些管道可不是一根管从头通到尾的，中间需要用法兰连接起来。

不管是直径粗的大管道，还是比较细的小管道，都得按照法兰标准来安装。

如果不按照标准，那可能就会出现连接处泄漏的情况，这可就麻烦大了，就像水桶有个小漏洞一样，石油或者天然气就会不停地往外跑，不仅浪费资源，还可能造成安全隐患呢。

（二）机械设备连接再说说咱们常见的机械设备，像泵、阀门这些东西。

它们和管道之间的连接很多时候也是靠法兰的。

例如，在一个大型的供水系统里，水泵要把水输送出去，它和进出水管道的连接就可能用到法兰。

要是法兰的标准不统一或者不符合要求，水泵就可能无法正常工作，要么漏水，要么压力传输不正常。

（三）压力容器装配还有压力容器，像那些储存气体或者液体的大罐子。

它们的开口处往往也是通过法兰来连接各种管道或者仪表的。

你可以想象一下，如果法兰标准不对，在高压环境下，容器里的东西可能就会从连接部位喷出来，这就像一颗不定时炸弹，非常危险。

所以，在这些场景下，机械法兰标准是确保设备安全、稳定运行的重要依据。

## 三、术语定义（一）法兰（Flange）说白了，法兰就是一种盘状的零件，它中间有个孔，周围还有一些螺栓孔。

它就像是一个中间的桥梁，一边连接着管道或者设备，另一边通过螺栓和螺母与另一个法兰紧紧地固定在一起。

常用国际管法兰标准的几个体系及我国管法兰标准常用国际管法兰标准的几个体系及我国管法兰标准1、法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2、国际上管法兰标准的几个体系1）欧洲法兰体系：德国DIN（包括苏联）a、公称压力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0,25.0, 32.0, 40.0, Mpab、公算通径：15~600mmc、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e、苏联于1980年发布的OCT管法兰同录标准与德国DIN标准相似，不再追述2）美洲法兰体系：美国ANSI B16.5《钢制管法兰及法兰管件》a、公称压力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi （42.0Mpa），b、公算通径：6~4000mmc、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3） **JIS管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3、我国钢制管法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

GB法兰标准关注次数:1132简介：一、法兰国家标准体系GB a、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0 其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美..一、法兰国家标准体系GB1）公称压力：0.25Mpa~42.0Mpaa、系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）b、系列2：PN0.25, PN0.6, PN2.5, PN4.0其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美州法兰体系。

在GB标准中，从属于欧洲法兰体系的公称压力级最大的为4Mpa，从属于美洲法兰体系的公称压力级最大为42Mpa。

2）公称通径：10mm~4000mm3）法兰的结构形式：整体法兰单元法兰a、螺纹法兰b、焊接法兰对焊法兰带颈平焊法兰带颈承插焊法兰板式平焊法兰c、松套法兰对焊环松套带颈法兰对焊环松套板式法兰平焊环松套板式法兰板式翻过松套法兰d、法兰盖（盲孔法兰）4）法兰密封面：平面、凹面、凹凸面、榫槽面、环连接面二、仪表常用的管法兰标准体系1、DIN标准1）常用压力等级：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN2502）法兰密封面：raised face DIN2526C 突面法兰grooued acc. DIN2512N 榫槽面2、ANSI标准1）常用压力等级：CL150，CL300，CL600，CL900，CL15002）法兰密封面：ANSI B 16.5 RF flanges 突面法兰3、JIS标准：不常用1）常用压力等级：10K，20K三、如何向用户推荐配对法兰标准及管道标准1、用户要求提供配对法兰制造图：例：某用户选一涡街流量计，其型号为：70FS80-E0A00A1B100 E：PN40 DIN2501，raised face DIN2526C用户要求提供配对法兰制造图解决办法：此涉及三个标准图，DIN2501为母法兰，DN2526C为法兰面的型式，凸面，故找到DIN2635。

国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000　钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000　翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994　凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000　压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。

各国法兰标准查询目录法兰标准尺寸表一、ANSI150、300、400、600、900、1500、2500RF法兰尺寸表Table1 ANSI 150RFTable2 ANSI 300RFTable3 ANSI 400RFTable4 ANSI 600RFTable5 ANSI 900RFTable6 ANSI 1500RFTable7 ANSI 2500RF二、ANSI 150、300、600、900、1500、2500RJ法兰尺寸表Table8 ANSI 150RJTable9 ANSI 300RJTable10 ANSI 600RJTable11 ANSI 900RJTable12 ANSI 1500RJTable13 ANSI 2500RJ三、JIS 10K、16K、20K、30K、40K、63K、RF、FF法兰尺寸表Table14 JIS 10K、RF、FFTable15 JIS 16K、RF、FFTable16 JIS 20K、RF、FFTable17 JIS 30K、RF、FFTable18 JIS 40K、RF、FFTable19 JIS 63K、RF、FF四、JPI 150、300、600RF、RJ法兰尺寸表Table20 JPI 150RFTable21 JPI 300RFTable22 JPI 600RFTable23 JPI 150RJTable24 JPI 300RJTable25 JPI 600RJ五、德国DIN标准法兰尺寸Table26 PN16(1.6MPa)Table27 PN40(4.0MPa)六、中国JB标准法兰尺寸1、凸面整体钢管法兰（JB/T79.1-94)Table28 PN1.6MPaTable29PN2.5MPaTable30 PN4.0 MPa2、凹凸面整体铸钢管法兰（JB/T79.2-94) Table31 PN4.0MPaTable32 PN6.3MPaTable33 PN10.0MPaTable34 PN16.0MPaTable35 PN20.0MPa3、榫槽面整体铸钢管法兰（JB/T79.3-94）Table36 PN4.0MPaTable37 PN6.3Table38 PN10.法兰标准尺寸表到首页][回到首页][回到首页][回到首页]二、ANSI 150、300、600、900、1500、2500RJ法兰尺寸表Table8 ANSI 150RJ mm [查看简图][回到首页]Table9 ANSI 300RJ mm [查看简图][回到首页][回到首页][回到首页][回到首页][回到首页]三、JIS 10K、16K、20K、30K、40K、63K、RF、FF法兰尺寸表Table14 JIS 10K、RF、FF mm [查看简图][回到首页]Table15 JIS 16K、RF、FF mm [查看简图][回到首页]Table16 JIS 20K、RF、FF mm [查看简图]﹡t值中较小值为钢及可锻铸铁法兰；较大值为铸铁法兰。

国家标准GB/9119-2000的详细资料：123456891011环连接面对焊钢制管法兰 PN (160bar) MM1213v1.0 可编辑可修改1751944603804812M4232525517117618015827010200219484004812M4234527517117818517829810 2252455454505412M4839030517118221520034610 2502735804855412M4842533017118823022438010 3003256655705416M48510380231410027526846010中国JB标准JB/的详细资料：凸面整体铸钢管法兰(JB/图 1 凸面整体铸钢管法兰mm1415161718注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。

19v1.0 可编辑可修改20图 2 凹凸面整体铸钢管法兰 mmmm公称通径DN连接尺寸密封面尺寸法兰厚度C法兰颈法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2双头螺柱dX系列1/系列2Y系列1/系列2ff1f2Nmax Smax R数螺纹Th.系列21222324252627化学工业部标准HG20592-97的详细资料：带颈平焊钢制管法兰(10压力)28带颈平焊钢制管法兰 (16bar)2930HG20592-97带颈平焊钢制管法兰 (25bar)3132带颈平焊钢制管法兰(40压力)333435机械行业标准JB/T81-94的详细资料：3637MM3839404142434445。

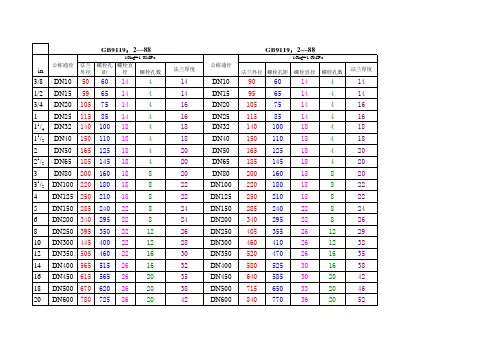

国家标准GB/9119-2000的详细资料：
面平焊钢制管法兰PN 1.0MPa(10bar)MM
凸面平焊钢制管法兰PN 1.6MPa(16bar)MM
凸面平焊钢制管法兰PN 2.5MPa(25bar)MM
凹凸面对焊钢制管法兰PN 4.0MPa(40bar) MM
凹凸面对焊钢制管法兰PN 6.4MPa(64bar)MM
凹凸面对焊钢制管法兰PN 10.0MPa(100bar) MM
环连接面对焊钢制管法兰PN 16.0MPa(160bar)MM 机械行业标准JB/T82.4-94
中国JB标准JB/T79.1-94的详细资料：
凸面整体铸钢管法兰(JB/T79.1-94)
图1 凸面整体铸钢管法兰
注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品
设计应优先采用系列1尺寸。

图2 凹凸面整体铸钢管法兰mm
化学工业部标准HG20592-97的详细资料：
带颈平焊钢制管法兰PN1.0MPa(10压力)
带颈平焊钢制管法兰PN1.6Mpa(16bar)
HG20592-97带颈平焊钢制管法兰PN2.5Mpa(25bar)
带颈平焊钢制管法兰PN4.0MPa(40压力)
机械行业标准JB/T81-94的详细资料：
面平焊钢制管法兰PN 1.0MPa(10bar)MM
MM
MM
凹凸面对焊钢制管法兰PN 4.0MPa(40bar) MM
凹凸面对焊钢制管法兰PN 6.4MPa(64bar)MM。
