1河道疏浚单元工程施工质量验收评定表

河道疏浚单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m³）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

续表
6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13表4.19河道疏浚单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m³）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

续表6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

水利水电工程表4.19 河道疏浚单元工程施工质量验收评定表作者：旧在几作品编号：2254487796631145587263GF24000022 时间：2020.12.13。

河道疏浚单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m³）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

续表
6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

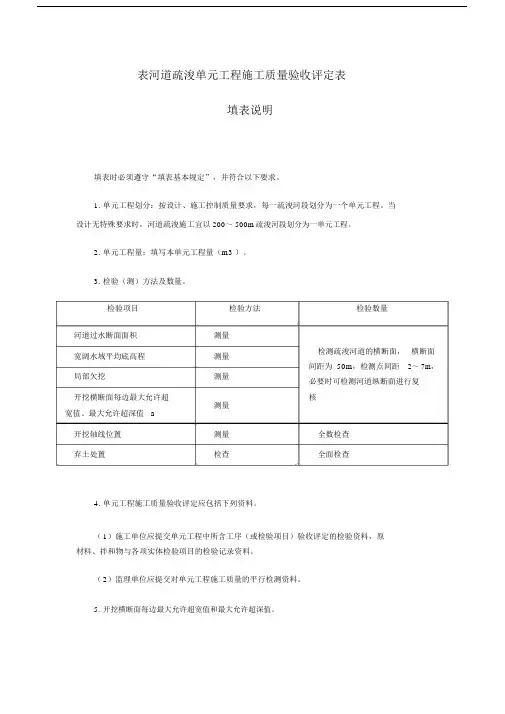

表河道疏浚单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～ 500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m3 ）。

3.检验（测）方法及数量。

检验项目检验方法检验数量河道过水断面面积测量检测疏浚河道的横断面，横断面宽阔水域平均底高程测量间距为 50m，检测点间距2～ 7m，局部欠挖测量必要时可检测河道纵断面进行复开挖横断面每边最大允许超核测量宽值、最大允许超深值 a开挖轴线位置测量全数检查弃土处置检查全面检查4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

挖泥船类型机具规格最大允许超宽值（m）最大允许超深值（m）＞绞吸式绞刀直径～＜＞ 3链斗式斗容量≤ 3续表最大允许超宽值最大允许超深值挖泥船类型机具规格（ m）（m）＞3铲扬式斗容量≤3＞4m3抓斗式斗容量～3≤36.单元工程质量标准。

（ 1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012 的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634— 2012 的要求。

（ 2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012 的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634— 2012 的要求。

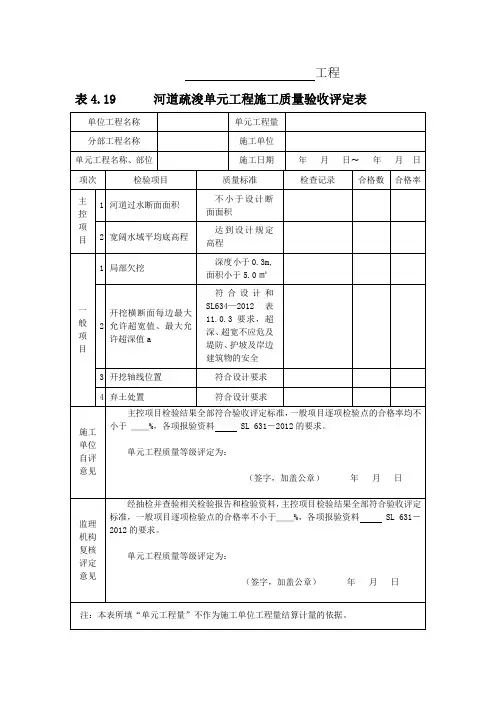

水利水电工程表河道疏浚单元工程施工质量验收评定表单位工程名称分部工程名称单元工程名称、部位项次检验项目主控1河道过水断面面积项2目宽阔水域平均底高程1局部欠挖一开挖横断面每边最大般2允许超宽值、最大允项许超深值 a目3开挖轴线位置4弃土处置单元工程量施工单位年月日～年月施工日期日检查（测）记录或质量标准合格数合格率备查资料名称不小于设计断面面积达到设计规定高程深度小于, 面积小于㎡符合设计和SL634— 2012表要求，超深、超宽不应危及堤防、护坡及岸边建筑物的安全符合设计要求符合设计要求注：边坡如按梯形断面开挖时，可允许下超上欠，其断面超、欠面积比应大于1，并控制在以内。

河道疏浚单元工程施工质量验收评定表单位工程名称河道疏浚工程（桩号：98+777-101+216）单元工程量分部工程名称疏浚工程（桩号：）施工单位山西省运城黄河工程局单元工程名称、编号主槽开挖（S-0-1-0 ）施工日期年月日～年月日项次检验项目质量标准检查（测）记录或备查资料名称合格数合格率%主控项目1河道过水断面面积不小于设计断面面积（200㎡）2宽阔水域平均底高程达到设计规定高程误差±0.2m一般项目1 局部欠挖深度小于0.3m，面积小于5.0㎡2开挖横断面每边最大允许超宽值、最大允许超深值挖掘机开挖超深、超宽不应危及堤防、护岸及岸边建筑物的安全。

允许超宽1.0m，允许超深0.4m3开挖轴线位置距轴线偏移不超过0.5m4 弃土处置符合设计要求施工单位自评意见主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率%。

单元工程质量等级评定为：年月日监理机构复核评定意见经抽检，主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率%。

单元工程质量等级评定为：年月日河道疏浚单元工程施工质量自检表单位工程名称河道疏浚工程（桩号：98+777-101+216）单元工程量分部工程名称疏浚工程（桩号：）施工单位山西省运城黄河工程局单元工程名称、编号主槽开挖（S-0-1-0 ）施工日期年月日～年月日项次检验项目质量标准检验方法检验数量检查（测）记录或备查资料名称合格数合格率%主控项目1河道过水断面面积不小于设计断面面积（200㎡）测量检测疏浚河道的横断面，横断面间距为50m，检测点间距2～7m，必要时可检测河道纵横断面进行复核2宽阔水域平均底高程达到设计规定高程误差±0.2m测量一般项目1 局部欠挖深度小于0.3m，面积小于5.0㎡测量2开挖横断面每边最大允许超宽值、最大允许超深值挖掘机开挖超深、超宽不应危及堤防、护岸及岸边建筑物的安全。

允许超宽1.0m，允许超深0.4m测量3开挖轴线位置距轴线偏移不超过0.5m测量全数检查4 弃土处置符合设计要求检查全面检查检测结果主控项目全部符合质量标准一般项目实测点，合格点，合格率%初检复检终检。

表4.19河道疏浚单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m3）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

续表
6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

水利水电工程
表4.19 河道疏浚单元工程施工质量验收评定表。

河道疏浚单元工程验收
评定表
WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
表河道疏浚单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m3）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

续表
6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

水利水电工程
表河道疏浚单元工程施工质量验收评定表。

表4.19河道疏浚单位工程施工质量验收评定表
令狐采学
填表说明
填表时必须遵守“填表基本规定”，并合适以下要求。

1.单位工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单位工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单位工程。

2.单位工程量：填写本单位工程量（m³）。

3.检验（测）办法及数量。

4.单位工程施工质量验收评定应包含下列资料。

（1）施工单位应提交单位工程中所含工序（或检验项目）验收评定的检验资料，原资料、拌和物与各项实体检验项目的检验记
录资料。

（2）监理单位应提交对单位工程施工质量的平行检测资料。

5.开挖横断面每边最年夜允许超宽值和最年夜允许超深值。

续表
6.单位工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部合适SL634—的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不该集中。

3）各项报验资料应合适SL634—的要求。

（2）优良标准。

1）主控项目，检验结果应全部合适SL634—的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不该集中。

3）各项报验资料应合适SL634—的要求。

水利水电工程
表4.19 河道疏浚单位工程施工质量验收评定表。

表4.19河道疏浚单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单元工程划分：按设计、施工控制质量要求，每一疏浚河段划分为一个单元工程。

当设计无特殊要求时，河道疏浚施工宜以200～500m疏浚河段划分为一单元工程。

2.单元工程量：填写本单元工程量（m³）。

3.检验（测）方法及数量。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材
料、拌和物与各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.开挖横断面每边最大允许超宽值和最大允许超深值。

续表
6.单元工程质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）—般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

水利水电工程
表4.19 河道疏浚单元工程施工质量验收评定表。

河道清淤单元工程质量评定表
河道疏浚单元工程质量评定表
单位工程名称海门市二级河道治理工程灵旬河运盐河
土方疏浚
单位工程编号14HDSJ
分部工程名称分部工程编号单元工程名称、部位单元工程编号
项次检验项目设计值质量要求（允许偏差）检验记录
评定（合格率）
主控项目1 河槽中心线≤1.0 m
2 欠挖极限值5%设计水深，且≤0.
3 m 3
河底两侧坡脚线1/4河底宽
范围最大超深值
≤0.3 m
4 中间部位最大超深值0.4m
一般项目1 开挖横断面每边最大超宽值0.5m
2 河坡超欠面积比 1.0～1.5
3 横向浅埂长度5%设计底宽，且≤2.0 m
4 纵向浅埂长度< 2.
5 m
5 水面以上河道边坡坡度
整体不陡于1: n，局部
1: (1±5%) n
6 河口线整齐、顺直河口线整齐、顺直
施工单位自评意见
检查项目全部符合质量要求，主控检测项目逐项检测点合格率为%，一般检测项目检测点最低合格率为%。

单元工程质量等级评定为：
专职质检员（签字）：技术负责人（签字）：项目经理（签字）：
年月日年月日年月日
监理单位复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为%，一般检测项目检测点最低合格率为%。

单元工程质量等级评定为：
监理工程师（签字）：年月日
注：1: n为设计坡度。
