X-射线衍射仪安全操作规程1.开机前检查仪器是否正常。
2.依次打开循环冷凝水电源开关及面板开关,控制一定的循环水温度。
3.打开X-射线衍射仪主机电源开关(左下侧),Power灯亮。
4.打开计算机进入Pmgr程序。
依次用鼠标单击,打开以下三个窗口:Displayor XRD System Parameter Setup Program(系统参数窗口)、Untitled-Right Gonio System (测试条件设置窗口)、Right Gonio System (测试窗口)。
5.压片。
要求样品表面应平整,样品槽外清洁。
6.打开主机门,将样品片插入主机的样品座中,关上机门。
7.依次在Display or XRD System Parameter Setup Program、Untitled-RightGonio System、Right Gonio System窗口中输入样品名称、扫描条件等。
开启X-射线管高压,机身左下面板中X-rays on指示灯亮,开始对样品进行扫描。
测试完毕,X-射线管自动关闭。
8.重复操作进行下一个样品的测试。
9.测试结束,退出Pmgr程序(本着先开后关的原则依次关闭程序窗口)。
10.依次关闭主机电源及循环水电源,操作完毕。
(切记X-rays on指示灯灭后15分钟方可关闭)11.测试过程中切记以下注意事项:i.开关门时要轻开轻关,避免震动;ii.一定要在X-射线管自动关闭后,即X-rays on指示灯灭后,才可开启机门;iii.测试过程中切忌打开或试图打开机门;iv.切记X-rays on指示灯灭后15分钟方可关闭主机电源及循环水电源;v.注意室内通风;12.遇到异常情况,立即采取相应安全措施,并与仪器负责人联系,解决出现的问题。
2006年1月12日。

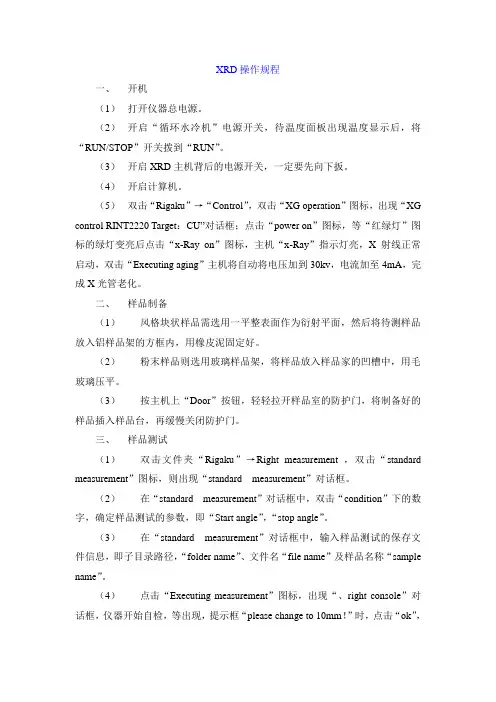

XRD操作规程一、开机(1)打开仪器总电源。
(2)开启“循环水冷机”电源开关,待温度面板出现温度显示后,将“RUN/STOP”开关拨到“RUN”。
(3)开启XRD主机背后的电源开关,一定要先向下扳。
(4)开启计算机。
(5)双击“Rigaku”→“Control”,双击“XG operation”图标,出现“XG control RINT2220 Target:CU”对话框;点击“power on”图标,等“红绿灯”图标的绿灯变亮后点击“x-Ray on”图标,主机“x-Ray”指示灯亮,X射线正常启动,双击“Executing aging”主机将自动将电压加到30kv,电流加至4mA,完成X光管老化。
二、样品制备(1)风格块状样品需选用一平整表面作为衍射平面,然后将待测样品放入铝样品架的方框内,用橡皮泥固定好。
(2)粉末样品则选用玻璃样品架,将样品放入样品家的凹槽中,用毛玻璃压平。
(3)按主机上“Door”按钮,轻轻拉开样品室的防护门,将制备好的样品插入样品台,再缓慢关闭防护门。
三、样品测试(1)双击文件夹“Rigaku”→Right measurement ,双击“standard measurement”图标,则出现“standard measurement”对话框。
(2)在“standard measurement”对话框中,双击“condition”下的数字,确定样品测试的参数,即“Start angle”,“stop angle”。
(3)在“standard measurement”对话框中,输入样品测试的保存文件信息,即子目录路径,“folder name”、文件名“file name”及样品名称“sample name”。
(4)点击“Executing measurement”图标,出现“、right console”对话框,仪器开始自检,等出现,提示框“please change to 10mm!”时,点击“ok”,仪器开始自动扫描并保存数据。
XRD仪器操作范文XRD(X射线衍射)仪器被广泛应用于材料科学、地质学、化学和生物学等领域,用于确定晶体结构和分析样品的晶体结构信息。
操作XRD仪器需要一定的仪器知识和技巧。
下面将详细介绍XRD仪器的操作步骤,包括样品制备、仪器设置和数据分析。
一、样品制备1.准备样品。
首先,根据具体要求选择合适的样品。
样品可以是粉末、薄片或块状材料。
确保样品质量良好,具有足够的重现性。
2.样品制备。
对于粉末样品,先将样品细磨成细粉,可以使用研钵和研钉进行手工研磨,或者使用高能球磨机进行机械研磨。
对于薄片样品,需要先进行切割和打磨,确保表面光滑。
块状材料可以直接使用。
3.样品装填。
将制备好的样品放置在适当的样品支撑器中。
对于粉末样品,可以使用玻璃纸片、玻璃纤维滤膜或石英盖片作为支撑器。
对于薄片样品,将样品固定在适当大小的支撑器上。
对于块状材料,直接将样品放在支撑器上。
二、仪器设置1.打开仪器。
首先,确保X射线衍射仪器的安全使用和电源接通。
打开仪器电源,启动仪器。
2.样品安装。
根据仪器的不同型号,选择合适的样品安装方式。
对于粉末样品,使用样品支撑器架放在样品台上。
对于薄片样品,使用样品夹将样品固定在样品台上。
3.加载和调整样品位置。
将装有样品的样品支撑器放入样品台中,使用微调节装置调整样品位置,使其位于X射线束的正中央位置。
确保样品与X射线源之间的距离合适。
4.X射线管设置。
根据样品特性选择合适的X射线管电压和电流。
通常,较高的电压和电流可产生更强的X射线信号,但也会加大样品和探测器的热负荷。
根据样品的类型和要求进行合理设置。
5.选择扫描范围。
根据样品的特性选择适当的扫描范围。
如果已知样品中一些特定晶面的位置,则可以选择针对该晶面进行扫描。
否则,可以选择全角度扫描。
6.样品倾斜修正。
对于非理想样品,其中晶粒方向分布不均匀或有细微的倾斜,可以使用样品旋转台或倾斜台进行修正。
三、数据采集与分析1.开始扫描。
确认仪器设置良好后,可以开始进行数据采集。
原位分析X射线衍射仪XRD操作步骤简易版XRD简易版操作步骤所使用的XRD仪器型号为Ultima-IV一、实验前准备(一)实验前准备材料1、实验材料:实验可检测的材料一般为粉末或薄膜2、实验工具:无水乙醇、棉花或纸巾、剪刀(用于裁剪薄膜)(二)查阅仪器设置参数:一般为铜靶、40kV、30mA、扫描速度(如8°/min)、扫描区间(如10-90°)。
(三)样品前处理1、粉末:用棉花沾上乙醇,擦洗干净载玻片,表面不要有其他凸起的物质。
然后将粉末倒入载玻片的凹槽中,用另一个载玻片或其他东西将粉末均匀覆盖在凹槽中(80%-100%覆盖度),然后用酒精擦拭干净洒出在载玻片凹槽外的粉末。
2、薄膜:用棉花沾上乙醇,擦洗干净载玻片,表面不要有其他凸起的物质。
然后捏一个类似等腰锐角三角形的橡皮泥,把薄膜放入载玻片的凹孔中,用橡皮泥粘住薄膜,注意橡皮泥不要超过载玻片两侧边缘。
然后用酒精擦拭干净载玻片边缘。
二、实验阶段(一)设置仪器参数。
参数设置表见下图1。
1、等仪器左上角的警示灯变红,然后按一下门口的黄色按钮,拉开门,把载玻片插入插槽中,要注意的是,检测的面朝上放置。
然后关上门,再按一次黄色按钮。
门即关好。
2、点击Browse,设置文件名、样品名和保存路径。
3、点击Condition下面的1,设置铜靶、40kV、30mA、扫描速度(如8°/min)、扫描区间(如10-90°)等参数。
4、点击图1左上角的黄色按钮,仪器开始运行,运行图像如图2所示。
图1 仪器参数设置图图2 XRD检测结果图5、运行结束后,仪器左上角的警示灯会变红。
此时,按一次门上黄色按钮,拿出载玻片,取下样品,擦拭干净载玻片,关上门,再按一次黄色按钮。
6、拿一张未经刻录的光盘拷贝电脑中的数据。
检测到此结束。
一.开机
1、开总电源开关.
2、开启冷却水装置.
3.开启机器电源(机器后面ELB开关).
3、开启计算机,建立工作站与机器连接。
二.测样
1、开启X射线管电源,打开射线(射线开启时机器上部批示灯红灯亮).
2、打开测量系统,设置测量参数。
管电压和管电流值设置不能使机器总功率超过1.6kW;设置2θ角最小不能低于3˚。
3.将样品插入样品台。
换样品打开机器滑动门时,必须先按门下方“Door”按扭,此时该按扭黄灯闪烁,方可开门;关门时用力要轻。
4.点击测量窗口左上边黄色图标,开始测量。
三.关机
1、退出测量程序.
2.使管电压、电流最小化,然后关闭射线和X射线管电源.
3.中断连机状态,关电脑.
4、30min后关循环水装置电源.
5、关闭总电源。
四.紧急情况处理
1.若操作过程中机器突然报警,查看故障号码,根据故障原因分别进行处理。
2.若出现失火等其它紧急情况,按下“EMERGENCY”按扭,切断总电源,与维修人员联系。
U4开机流程
1,仪器的组成部分
电脑主机
变压器循环水
开机顺序:
1,打开循环水开关,循环水水温一般设定在室温,一般在18℃∼20℃。
图中红圈内所示。
2,打开变压器。
3,打开电脑,观察联机图标变蓝,联机正常
4,打开主机开关,打开后,旋钮处于垂直状态。
之后,主机的Operate灯处于绿色的运行状态。
5,,打开电脑主机上的XG Operation软件,点击X-Ray ON按钮,打开X射线,之后X-Ray ON的红色警示灯亮起。
6,打开X射线后,运行X射线的老化程序,老化程序完成后,可以开始测量。
7,当主机处于通电状态是,要开启仪器的屏蔽门,需要按一下门上的“Door lock”按钮(图中红圈处),当警报声规律性的滴,滴声时,可以开启屏蔽门。
关上屏蔽门时,再按一下“Door lock”按钮,这时警报声解除。
8,测量过程
双击图标,之后在弹出的对话框中设定测试文件的保存路径,然后点击condition下面的数字1设定测试条件。
条件设定好后点击开始测试即可。
关机程序:
1,点击Min value设置电压电流值到最低值也就是初始值20KV,2mA,然后点击Set。
2,等待最低值稳定一段时间(1分钟左右)后,即可以关闭X射线。
关闭X射线的按钮与打开X射线的按钮是同一个按钮。
3,等待X射线关闭后大概15分钟左右,可以关闭主机的电源开关,之后关闭软件,关闭循环水,电脑主机。
XRD仪器操作范文X射线衍射(X-ray diffraction,简称XRD)是一种通过测量材料中X射线被散射的方式来确定晶体结构的方法。
XRD仪器是专门用于实施X射线衍射的设备,以下是XRD仪器的操作步骤。
1.准备样品:首先,需要准备好待测的样品。
样品可以是单晶,多晶或粉末。
在进行XRD测量之前,样品通常需要先研磨成细粉,以确保样品中的晶粒大小均匀。
2.安装样品:将待测样品安装到XRD仪器上。
样品通常会放在一个样品台上,样品台可以通过一些机械装置进行旋转和移动。
3.设置仪器参数:根据具体的测量要求,设置XRD仪器的参数。
这些参数包括X射线管电压和电流、滤波器、扫描范围、扫描速度等。
根据不同的样品和测量目的,仪器参数的调整可能有所不同。
4.执行测量:根据设置的参数,执行XRD测量。
XRD仪器会发射X射线,并测量样品中散射出来的X射线的强度和角度。
在测量过程中,样品台会旋转或移动,以便测量不同的散射角度。
5.数据分析:测量完成后,可以对测得的数据进行分析。
通过分析X射线的散射强度和角度,可以得到样品中晶格的间距和晶体结构的信息。
常用的分析方法包括布拉格方程和傅里叶变换。
6.结果解读:根据数据分析的结果,可以解读样品的晶体结构和性质。
晶体结构的解读可以通过与已知物质的XRD数据比对来实现。
结合其他的物理性质和化学信息,可以进一步推断材料的性质和用途。
7.实验记录和数据保存:在XRD测量过程中,需要做好实验的记录和数据的保存。
这些记录和数据可以用于验证实验结果和进一步研究。
此外,及时的记录和保存也是处理实验中出现问题的重要依据。
总之,XRD仪器的操作步骤包括准备样品、安装样品、设置仪器参数、执行测量、数据分析、结果解读和实验记录与数据保存。
通过这些操作,可以获得样品的晶体结构和性质相关的信息。
XRD操作程序开机:总电源→稳流源(红色按钮)→(确保钥匙非锁定,1钮弹出)启动开关→开水循环(水压到0.5后)→开高压管(X-ray显示开)关机:(set:20kv,5mA)关电脑→(等3-5分钟,使光管水冷)关高压→(等3-5分钟)关机→关水循环→关电源光路调节:一、找光束强度最大值和中心:(镍片、0.1mm、光管无狭缝)detector scan找到最大值:31000,并确定X:-0.04 (左狭缝:0.1mm)detector scan使半峰宽中心X在-0.04(0.1mm换到右狭缝)detector scan使半峰宽中心X在-0.04二、样品台Z值调节:(左狭缝:1.0mm)detector scan找中心X在-0.04有峰显示(放玻璃狭缝)detector scan做第三步没有峰,取下玻璃狭缝(Z改为-1.43)detector scan使最大值在3100左右(-1.43-1.99)Z scan使最大值在3100左右(双击Z值一半)Rocking curveX=0Z scan 做第三步X不为0(Z改为-1.43)detector scan双击半峰宽中心Z scan 做第三步X不为0……X=0三、调整玻璃狭缝光路(加玻璃狭缝,取下0.1mm狭缝,Z改为0)tube scan定义0X=0(改tube为0)Z scan 定义tube=0,detector=0X不为0(调节光管,调里面螺丝转动光管)tube scan定义0X=0(改tube为0)Z scan 定义tube=0,detector=0X不为0……X=0,定义tube=0,detector=0,absorb=0 四、做实样Tube=10,detector=10,locked coupled做微区(取下光管,装上弹道管固定装置,两铜片,0.1mm,-3-10)detector scan找光束偏离程度,使峰最高点X=0拧里面螺丝,使黑线对齐(装上弹道管)detector scan没有峰显示(换1铜片、1镍片、0.1mm)detector scan找到峰强最大值:7150(取下0.1mm,X改为0)X scan调整峰底中心X在0处(<1%)(Z改为1,挡一部分光)X scan调整峰底中心X在0处(<1%)(CHi改为90)X scan调整峰底中心X在0处(<1%)(左上全改为0,0-90)CHi scan调整峰底中心X在0处(<1%)Phi scan得到平稳直线使(最高-最低)/总数<(1/12—1/13) (加玻璃狭缝,取下0.1mm狭缝,Z改为0)tube scan定义0X=0(改tube为0)Z scan 定义tube=0,detector=0X不为0(调节光管,调里面螺丝转动光管)tube scan定义0X=0(改tube为0)Z scan 定义tube=0,detector=0X不为0……X=0,定义tube=0,detector=0,absorb=0 Tube=10,detector=10,locked coupled。
XRD实验操作规范一、开机。
①打开开关-开循环水(温度不能超过40℃,高于停机检查)②打开衍射机,UPS,计算机电源,等待计算机自检。
③启动Rint2200软件,在login输入dmax,在password中输入回车键,工作站启动后,此时桌面显示Main Menu和XG-control。
④仪器老化。
点击打开XG-control窗口,点击power按钮,打开主机电源,此时Ready灯亮,然后点击Aging keep按钮,运行老化程度,此时Aging keep按钮由暗绿色变成黄色,等再次变成暗绿色时,老化过程结束,开始进行样品测试。
二、测试样品①制备样品。
本仪器可测试块状固体和粉末样品,其中块状样品需固定在铝制样品槽中测量,粉末样品需研磨后,在玻璃样品盒中,按压结实后方可进行测量。
②测试样品:按下衍射仪上的黄色开门按钮,等声音变成“滴-滴”声时,打开样品室门,将准备好的样品面朝外放入测量室中,点击打开Main Menu,窗口中的Measurement(right)窗口,然后打开该窗口中的Standard measure窗口,输入样品名,测试日期等,和设备测试条件,然后点击窗口下面的OK按钮,X射线打开,开始测试。
③停止测试,若测试过程之中,出现意外,需要停止,点击measurement,窗口中的stop按钮,则仪器停止测试,如需要重新开始测试,则点击start。
4、取出样品:每个样品测试结束后,测角仪会自动回到原位,等待片刻,打开样品室的门,取出样品。
5、数据保存:测试结束后,数据会自动保存在X-ray database文件夹中。
三、关机①关闭x射线:分析结束后,取出样品,点击XG-control窗口中X射线标志,关闭射线。
②退出工作站,点击XG-control窗口中power按钮,关闭主机电源,然后点击Main Menu窗口右下角的插销标志按钮,出现一个小窗口后,再点击插销标志按钮,等桌面出现对话框时,在login输入shutdown在password处敲回车键,再敲回车键,系统自动退出。
XRD具体操作规程XRD为贵重仪器,如果不会操作或者对操作步骤有问题,请不要操作,联系仪器管理人员!XRD的操作步骤如下:1、打开空调为了仪器的稳定性,需将空调打开保持室内温度为24度左右。
2、打开循环水a) 在循环水的左侧有总开关,将开关扳向上,打开循环水的电源,b) 在仪器正面将循环水的泵的开关扳向上,开始制冷,如果显示温度高于24度,此时可以听到循环泵的声音,开始制冷。
3、等待约30分钟后,方可开机测试。
4、打开XRD左侧的开关:将开关扳向上,XRD 前面板的“POWER”灯开始亮。
除非是发生不可控因素,可以在XRD面板上按下"EMERGENT" 按钮强行断电。
5、打开电脑,所有的操作均在计算机上完成。
6、在桌面点击图标“Pmgr”,如果不出现主界面,参看文件“XRD软件无法正常打开解决方案”7、在主界面点击“Display and Setup”根据提示,开关门后确保数据通信正常,点击弹出窗口的“Close”,正常情况下,XRD的2theta 臂会恢复到起始状态。
8、点击“Right Gonio Condition”,在界面上部的栏内的蓝色条内双击,开始设置扫描参数。
通常情况下,应该先查待测物质的衍射峰出峰位置,确定扫描的范围,一般为10-80,扫描速度一般为2-6度/分,如果太快会影响试验结果。
点击选中“Option Enable”在Beta Attachment 选项内的下拉选项卡上选择Rotation,通常设置旋转速度为30.0 。
然后选择"OK",在弹出的窗口内改变Group Name(设置为样品文件夹) 和File Name (在样品文件夹下的样品名)如果是初次设定,点击New,如果是在原来的样品测试条件上改正,仅需选择"Modify". 设置完成后关闭"Standard Condition Edit" (选择Close即可)9、在“Right Gonio Condition”窗口内点击Append,新建的测试分析条件样品将出现在"Entry for Analysis" 列表框内。
PANalytical X ’pert Pro MPD 日常操作维护手册一、开机开机1. 开启水冷系统,调节水压使冷却水流量在4.5l/m —5.0 l/m 之间。
并调整水冷机设定温度在25℃。
2. 打开墙上主电源或稳压器电源,此时仪器处于待机状态。
图中“Standby”灯亮3. 确定仪器门已关好,按下 “POWER ON”按钮(图中1所示)启动主机,然后将HT 钥匙(图中4所示)转动90度(水平位置),高压显示15KV 5mA。
大约过10秒钟高压自动升至30KV10 mA。
此时,仪器已经可以正常使用。
二、关机关机4. 将高压降至15KV 5mA(先降电流,后降电压),然后将钥匙转动90度(垂直位置)关闭高压。
5. 等待约30秒后按下“STANDBY”按钮,使仪器处于待机状态。
6. 关闭墙上主电源或稳压器电源。
7. 关闭水冷机。
若仪器暂时不用而又不想关机,须将电流电压调到45KV,20MA1,开机开关;2,待机开关;3,照明开关;4,高压钥匙;5;shutter 闭合开关三、X光管的老化光管的老化Instrument Setting – Generator – X-ray - Breeding at normal speed or fast8.正常老化(at normal speed), 新的X光管和超过100小时未使用的X光管须执行此程序。
9.快速老化(fast),超过24小时但不超过100小时未使用的X光管须执行此程序。
四、X光管焦斑切换光管焦斑切换10.双击左边框中Instrument Settings标签页中的角度位置处,打开Instrument Settings对话框的Position标签页,修改2Theta为90度,Omega也为90度,应用(Apply),将光管转到竖直的位置上,以便切换点线焦斑11.切换到X-ray标签页,由线焦斑切换为点焦斑则选中Point focus单选按钮,反之则选中Line focus单选按钮,应用(Apply),则将打开点线焦斑切换向导,直接点击下一步(Next),则仪器将自动降低电流电压最终关掉高压发生器,此时便可以在仪器上进行点线焦斑切换的手工操作12.在高压发生器关掉之后,首先将光管后面如下图中蓝色环所标的两个插梢拔掉,然后将红色环所标的四个螺栓拧松,无须完全拧出来,只要拧松到下图中黄色环所标的光管套的卡口环套可以取出即可,将卡口环套稍许逆时针转一点取出后,将光管稍许拔出至下图中绿色环所标的两个定位梢出来,将光管转动90度再放回到光管套中,如下图5中这个位置放回去为线焦斑,将其逆时针转90度再放回去则为点焦斑;光管放到位之后,仍将卡口环套卡回光管套上,拧上图中红色环所标的四个螺栓(拧紧后稍微松一点),并插回蓝色环所标的两个插梢,至此,切换点线焦斑的手工操作完成13.回到计算机上继续点击点线焦斑切换向导的下一步,直至结束(Finish),则仪器将重新启动高压发生器,并升电压电流至30kV、10mA14.将电压电流升回到40kV、40mA的工作状态,并将入射臂和衍射臂的角度位置恢复到常规位置五、编制测量程序编制测量程序15.点击New Program 项,将打开New Program 对话框,选择所要建立的测量程序的类型,对于普通粉末多晶衍射,薄膜物相分析,薄膜反射率测量等都归于绝对扫描类型(Absolute scan),定点测量(Stationarymeasurement)用于小角散射测量,织构测量(Texture measurement)用于测量织构极图等,另外批处理程序(General batch)可将不同测量条件的测量程序放在一起,对同一样品依次序进行测量例:普通相分析程序(line focus) Configuration:Stage Flat Samples Scan Axis: GonioScan mode: Continuous Setting:Sample stage: PW3071/XX Bracket Incident beam path Incident beam path ----------PreFix module: Prog. Div. Slit Module & Anti-scatter Slit Soller slit: 0.04 radMask: Inc. Mask Fixed 10mm Divergence slit: Slit Fixed 1 Anti-scatter slit: Slit Fixed 2Filter: NoneBeam attenuator: NoneMirror: NoneMonochromator: NoneDiffracted Beam PathDiffracted Beam Path ---------------PreFix module: X’celerator ModuleFilter: NickelSoller slit: Soller 0.04 rad.Anti-scatter slit: AS Slit 6.6 mm (X’celerator)Detector: X’celeratorMode=ScanningActive length(2Theta)=2.122Beam attenuator: NoneCollimator: NoneMask: NoneMonochromator: NoneReceiving slit: None备注:固定狭缝等的大小需根据样品的信息来进行选择。
Rigaku(理学)XRD操作步骤一、开机打开总电源(墙上的空气开关),然后打开水冷机,注意水冷机的水位高于标示线,温度为20℃左右,水压约为0.3MPa,水冷机后部的净化树脂一年更换一次,在柳絮比较多的时候查看一下在一楼的水冷机风机。
之后打开变压器,开关在其后部。
打开UPS后打开主机(PC),等开机后打开XRD主机,等待XRD主机左下部的operate灯呈现黄色说明仪器稳定。
二、初始化右击桌面右下角的Ragaku Measurement Sever,单击Initialize,图标由蓝色变为闪烁再变为蓝色说明初始化完成。
三、软硬件匹配单击桌面上的Rigaku文件夹,选择control,单击Rigaku control panel,在弹出的对话框中选择Rint 2200 Right system(注意第四个选项是Rint 2200 Right system Add and Delect,易混淆),然后选择与硬件相匹配的选项。
以下是对应三种模式的软件匹配示意图标准模式:单色器模式:T-tex模式:注意:在T-tex中要把Detector property 选项中的correction选为Not correct。
四、仪器老化桌面Rigaku→control→XG operation→Toolbar中的XG operation→X-ray on→XG property→every day use/long time not use→ok→execute aging老化完成后可关闭窗口。
五、光路调整桌面Rigaku→control→Automatic Alignment,下面三种仪器分别介绍1 标准模式:选项■ 2 Theta Alignment■ Theta Alignment■ profile measurement单击execute,按照提示操作,完成校正后单击save,然后关闭窗口。
2 单色器模式:选项■ profile measurement单击execute,按照提示操作,完成校正后单击save,然后关闭窗口。
X-射线衍射仪标准操作规程1.开机准备,检查室温23±5℃,湿度40~70%,电源电压稳定。
2.开启循环冷却水主机电源开关,再打开主机的面板开关,水温20±2℃,水压0.3MPa左右。
3.开启X-射线衍射仪主机电源开关(左下侧),Power灯亮(淡黄色)。
4.开启计算机,双击PCXRD图标,进入控制面板及应用程序。
鼠标单击Display& Setup窗口,仪器进行初始化。
初始化结束,最小化窗口(不要关闭)。
5.X射线管的老化:老化时需要避免X射线直接照射检测器,操作步骤如下:Right Gonio Service →Positioning →2Theta/ThetaD →输入60 →OK →关闭点击XG Control 图标,进入X 射线管控制界面,点击ON按钮,打开X 射线管,在中间靠下的空格中输入老化电压、电流,照上面表格进行操作,结束后点击OFF按钮,关闭X 射线管,老化完成。
6.制样,用玻璃板压片。
要求样品表面应平整,样品槽外清洁。
7.打开主机门,将样品片插入主机的样品座中,关上主机门。
依次打开RightGonio Condition和Right Gonio Analysis 窗口。
8.在Right Gonio Condition中双击蓝色输入条,设置扫描条件,样品名称等。
Append进入Right Gonio Analysis界面,点击Start按钮,开始测试,主机机身左下侧面板中X-rays on指示灯亮,X-射线管开启,开始对样品进行扫描。
测试完毕,X-射线管自动关闭。
9.重复5-7操作进行下一个样品的测试。
10.测试结束关机前,请务必将测角仪复位。
Display & Setup →Right Calib. →Theta-2Theta11.退出PCXRD程序(本着先开后关的原则依次关闭程序窗口)。
12.依次关闭电脑、主机电源,15分钟以后关闭循环冷却水电源。
XRD操作规程一、开机(1)打开仪器总电源。
(2)开启“循环水冷机”电源开关,待温度面板出现温度显示后,将“RUN/STOP”开关拨到“RUN”。
(3)开启XRD主机背后的电源开关,一定要先向下扳。
(4)开启计算机。
(5)双击“Rigaku”→“Control”,双击“XG operation”图标,出现“XG control RINT2220 Target:CU”对话框;点击“power on”图标,等“红绿灯”图标的绿灯变亮后点击“x-Ray on”图标,主机“x-Ray”指示灯亮,X射线正常启动,双击“Executing aging”主机将自动将电压加到30kv,电流加至4mA,完成X光管老化。
二、样品制备(1)风格块状样品需选用一平整表面作为衍射平面,然后将待测样品放入铝样品架的方框内,用橡皮泥固定好。
(2)粉末样品则选用玻璃样品架,将样品放入样品家的凹槽中,用毛玻璃压平。
(3)按主机上“Door”按钮,轻轻拉开样品室的防护门,将制备好的样品插入样品台,再缓慢关闭防护门。
三、样品测试(1)双击文件夹“Rigaku”→Right measurement ,双击“standard measurement”图标,则出现“standard measurement”对话框。
(2)在“standard measurement”对话框中,双击“condition”下的数字,确定样品测试的参数,即“Start angle”,“stop angle”。
(3)在“standard measurement”对话框中,输入样品测试的保存文件信息,即子目录路径,“folder name”、文件名“file name”及样品名称“sample name”。
(4)点击“Executing measurement”图标,出现“、right console”对话框,仪器开始自检,等出现,提示框“please change to 10mm!”时,点击“ok”,仪器开始自动扫描并保存数据。
XRD操作概要一、开机1、开启水冷系统,调节水压使流量超过3.8l/min;如果流量小于3.8 l/min, 高压将不能开启。
2、开启主机稳压UPS电源,此时主机控制面板上的“Standby”灯亮,按下“Light”按钮可以开启机内照明灯;3、关好门,按下“POWER ON”按钮启动主机,将HT钥匙转动90度(水平位置),高压显示15KV 5mA。
大约过10秒钟高压自动升至30KV10 mA(在新版本软件下).此时,仪器已经可以正常使用。
二、X光管的老化对于新的X光管和超过100小时未使用的X光管,需进行正常老化;对于超 过24小时但不超过100小时未使用的X光管,需进行快速老化。
其方法如下:在仪器联机的情况下(X’pert Data Collector - Instrument-connect),从左边框里选择“Instrument Setting – Generator – X-ray - Breeding Æ at normal speed or fast”。
三、使用X’pert Data Collector1、双击X’pert Data Collector 图标2、输入以下信息:User: User-1Password: galaxy在建立了各人自己的用户名后,请使用自己的用户名和密码。
3、建立新的用户名a)选择“System Settings– Users Management”b)点击“New”c)键入 “Name:”,“Password:”,“Re-type Password:”4、编制测量程序a)选择“File --- New Program”b)选择需要编制的程序类型,如absolute scan等;c)定义测量程序参数,如配置、扫描轴、扫描方式等;d)定义扫描程序的硬件设置;e)将扫描程序存盘5、仪器联机从“Instrument - connect”选择适当的配置进行联机。
XRD操作步骤1.先开循环水,Power键2.过2-3分钟后,打开Power on,待出现Ready now后,按X-Ray on,然后开电脑3.放试样时,管材展平面朝上,轴向方向与小狭缝平行,隔纸轻轻将试样按入橡皮泥,保证试样中心位于圆盘中心(用尺子测量时,试样中心距各方向边距均为2cm)4.按Door,待OPEN-SAFEY灯响后,才能打开设备(开头门轻,否则会掉高压)5.放样品,保证狭缝对准06.校正光路时,放OPEN光片,放铜锡片7.打开软件Rigaku→control→automatic alignment(left)→点右键(点左键→YES→Theta)→Execute→ok(全部)8.完成→OK→点save→关软件9.按Door,待响后,轻轻开门,换狭缝open H5→取铜锡片→关门10.打开软件→left→standard Measurement→Folder name(D:\自己文件夹名\20120309 →File name:dpd.raw(试样名) →sample name: Zr等测试材料) →condition:双击,40KV,150mA→Execute(开始常规扫描) →5mm,ok→关软件(以上为常规扫描,扫描完后,打开D盘,找到常规扫描文件,Jade(dpd.raw)打开→点s/m(PDF卡片右键) →Zr→Report→Peak ID→把需要扫描的晶面(六方晶体一般为100(如果没有100峰则选110),002,101,102,103)的2-Theta值记下来→关闭Jade软件)11按开门DOOR键,放长狭缝,用钢丝将螺丝拧紧,关门→left measurement→Pole figure measurement→文件夹命名与之前一致,→File命令:dpd-(100).raw→双击condition→扫(100)面将hkl改为(100)→将absorp 改为锆的吸收系数929.5→Reflection中输入(100)晶面的2 值,在Memo 空白处点一点,关,再点确认是否保存→点Execute做(100)面的极图12.按步骤11依次测其余晶面的极图,,如果后面没有人做需要关闭仪器,在测最后一个面时设为Power off,有人做设为aging13.做完半小时后,再关循环水注意:①开关门时一定要轻②拧狭缝时也一定要轻XRD极图处理:1.格式转换:将raw格式转换为ASC格式。
X’pert PRO X射线衍射仪实验操作固体表面物理化学国家重点实验室X’pert PRO X射线衍射仪实验操作1.开启仪器1)合上配电箱冷却水系统空气开关,将冷却水主机电源开关打到“ON”。
2)合上配电箱内仪器电源空气开关。
3)关好仪器门,将仪器上的高压锁开关顺时针向转动90º。
4)按下仪器面板上的“Power on”按钮启动仪器(高压显示15KV,5mA,顶灯亮)。
5)按下仪器面板上的“Light”按钮可以开启仪器内照明灯。
2.启动测试程序与登录1)启动计算机,以xrd/xrd登录Windows。
2)双击桌面上“X'pert Data Collector” 图标,启动测试程序。
3)在登录框中填入用户名“xrd”,密码“xrd”,点“OK”。
3.联接仪器选菜单“Instrument”中的“Connect”。
在弹出的窗口中选择相应的测试平台:一般测试选择“flat sample stage”,选择后点“OK”,并对弹出的提示框点“OK”。
对如下提示点“Yes”。
联接成功,显示如下界面。
4.设置电压和电流在软件左侧窗口的“Instruments Settings”选项卡中,双击“X-ray” 或其下的任意一项(行),在弹出的对话框的相应栏中[Tension(KV)和Current(mA)],按规定顺序分步直接输入数据后点“Apply” 按钮。
设置顺序如下:(1)先升电压:15KV --→ 20KV --→ 30KV --→ 40KV(2)后升电流:5mA --→ 10mA --→ 20mA --→ 30mA注意:每一步操作完毕,须等待5–10分钟后才能进行下一步操作!5. 设置实验参数选菜单“Files”中的“Open Program”(或工具栏第2个按钮)。
在弹出的窗口中选择相应的测试程序后点“OK”。
可以选择的测试程序如下:(1) Phase_XRK-p 高温分析测试程序(须更换高温原位反应室)(2) PW_small_angle 低角度衍射分析测试程序(2 不得小于0.4º)(3) X’celerator_grazing_angle膜、薄层等的分析测试程序(2θ不得小于3º)(4) X’celerator_normal一般定性分析测试程序(2θ不得小于3º)(1)一般定性分析测试程序:X’celerator_normal(2θ不得小于3º)在菜单“Open Program”——选择程序后点“OK”,在如下页面中可以设置实验参数(直接输入数据):可以设置的实验参数有:➢每个参数输入数据后,应点一下其它栏或按TAB键。
(完整版)XRD操作流程XRD操作流程1.打开循环水系统:水温默认值在17,如果超过20,表示设备出现故障,禁止继续使用;水压默认值在0.3,不能超过0.4,否则禁止使用。
2.打开XRD测试仪:开关在仪器侧面,此时仪器正面的power指示灯会亮起,当代半分钟机器自检过程,然后方可打开计算机。
3.打开PCXRD软件:会弹出软件的主界面。
4.打开display & setup/初始化:会出现一个对话框,同时检测样品室的门是否关闭,若关闭,对话框中的小方框显示绿色,否则是红色。
如果样品已经放好,在门关闭的状态下点击OK便可后续的测量级分析。
这里要注意的是,从点击OK时起,直到测试结束为止,display这个对话框不能关闭。
(right calib是用来将XRD的测试角度归零的,一次测试多个样品的时候需要用到这个功能)。
5.放样品:将样品放进卡槽,样品与卡槽之间放入极少量的橡皮泥,大玻璃板盖在样品上面将橡皮泥压平。
放入样品室时,先将弹簧片压下,再将卡槽推到最里面。
探测器上有3个狭缝,其中最右边的可以更换,有0.3和0.15两种,其中0.3表示射线入射强度大。
6.打开Right gonio condition/设定参数:弹出对话框后双击蓝色横条,其中,测试角度范围、步距、扫描速度以及狭缝宽度是可以更改的,其他保持不变。
参数设定好后,点击OK,在弹出的对话框中输入便于分辨的文件名,点击new,然后点击close。
在下面方框旁边点击append,这样,上面新建的文件就会调用到下面的方框中。
7.打开Right gonio system/扫描样品:在条件设定的对话框中,选择好要进行分析的样品。
点击start,这样测试界面就会出现样品名称。
再点击start,开始扫描。
8.打开XRD Data/保存数据:数据的地址是C盘/xddat/standard,在没进行处理的情况下,自己先前命名好的文件夹中只有两个文件,将整个文件夹拖拽到XRD:Basic process对话框,点击Go会处理出。
如何完成一个测试?1、开启循环水系统:将循环水系统上的钥匙拧向竖直方向,打开循环水上的控制器开关ON,此时界面会显示流量,打开按钮RUN即可。
调节水压使流量超过3.8L/min,如果流量小于3.8L/min,高压将不能开启。
2、开启主机电源:打开交流伺服稳压电源,即把开关扳到ON的位置,然后按开关上面的绿色按钮FAST START, 此时主机控制面板上的“stand by”灯亮。
3、按下Light(第三个按钮),打开仪器内部的照明灯。
4、关好门,把HT钥匙转动90°,拧向平行位置,按下X'Pert仪器上的Power on (第一个按钮),此时HT指示灯亮,HT指示灯下面的四个小指示灯也会亮,并且会有电压(15KV)和电流(5mA)显示,等待电压电流稳定下来。
如果没有电压电流显示,把钥匙拧向竖直位置稍等半分钟再把钥匙拧向平行位置,重复此操作,直到把HT打开。
5、点击桌面上的X'Pert Data Collector软件,输入账号密码。
6、点击菜单Instrument的下拉菜单Connect,进行仪器连接,出来以对话框,点击OK,再出来对话框还点击OK,此时软件的左侧会出现参数设定界面Flat sample stage。
7、Flat Sample Stage界面共有3个选项卡Instrument Settings,Incident Beam Optics 和Diffracted Beam Optics,设备老化和电压电流操作均在Instrument Settings下设定,后两个参数设定一般不要动。
8、如果两次操作间隔100个小时以上应选择正常老化,间隔在24~100个小时之间的应选择快速老化。
老化的方式:在第7步的Instrument Settings下,展开Diffractometer→X-ray →Generator(点击前面的小“+”号),此时Generator下面有三个参数:Status,Tension和Current,双击这三个参数中的任一个或者右击其中的任一个选择change,会出现Instrument Settings对话框,此时正定位在此对话框的第三个选项卡X-ray上,界面上有X-Ray generator,X-Ray tube和Shutter 三项,点击X-Ray tube下的Breed…按钮,会出现Tube Breeding对话框,选择breed X-Ray tube的方式:at normal speed或者fast,然后点击ok,光管开始老化,鼠标显示忙碌状态。
如何完成一个测试?1、开启循环水系统:将循环水系统上的钥匙拧向竖直方向,打开循环水上的控制器开关ON,此时界面会显示流量,打开按钮RUN即可。
调节水压使流量超过3.8L/min,如果流量小于3.8L/min,高压将不能开启。
2、开启主机电源:打开交流伺服稳压电源,即把开关扳到ON的位置,然后按开关上面的绿色按钮FAST START, 此时主机控制面板上的“stand by”灯亮。
3、按下Light(第三个按钮),打开仪器内部的照明灯。
4、关好门,把HT钥匙转动90°,拧向平行位置,按下X'Pert仪器上的Power on (第一个按钮),此时HT指示灯亮,HT指示灯下面的四个小指示灯也会亮,并且会有电压(15KV)和电流(5mA)显示,等待电压电流稳定下来。
如果没有电压电流显示,把钥匙拧向竖直位置稍等半分钟再把钥匙拧向平行位置,重复此操作,直到把HT打开。
5、点击桌面上的X'Pert Data Collector软件,输入账号密码。
6、点击菜单Instrument的下拉菜单Connect,进行仪器连接,出来以对话框,点击OK,再出来对话框还点击OK,此时软件的左侧会出现参数设定界面Flat sample stage。
7、Flat Sample Stage界面共有3个选项卡Instrument Settings,Incident Beam Optics 和Diffracted Beam Optics,设备老化和电压电流操作均在Instrument Settings下设定,后两个参数设定一般不要动。
8、如果两次操作间隔100个小时以上应选择正常老化,间隔在24~100个小时之间的应选择快速老化。
老化的方式:在第7步的Instrument Settings下,展开Diffractometer→X-ray →Generator(点击前面的小“+”号),此时Generator下面有三个参数:Status,Tension和Current,双击这三个参数中的任一个或者右击其中的任一个选择change,会出现Instrument Settings对话框,此时正定位在此对话框的第三个选项卡X-ray上,界面上有X-Ray generator,X-Ray tube和Shutter 三项,点击X-Ray tube下的Breed…按钮,会出现Tube Breeding对话框,选择breed X-Ray tube的方式:at normal speed或者fast,然后点击ok,光管开始老化,鼠标显示忙碌状态。
老化完毕后,先升电压后升电流,每间隔5KV,5mA地升至40KV,40mA,即设备将在40KV和40mA的状态下工作。
9、试样制备:根据样品的量选择相应的试样板,粉体或者颗粒都应尽量使工作面平整。
10、打开设备门,放入样品,把门合上,应合紧,否则会提示Enclosure (doors)not closed的错误。
11、首先选择project,点击X'Pert Data Collector的Customize菜单下的Select Project…,出现Select Current Project的对话框,选择自己的文件夹,点击ok即可。
如果还没有自己的project,打开X'Pert Organizer软件,点击菜单Users & Projects菜单下的Edit Projects,点击New…,出现New Project对话框,新建自己的project,点击ok即可。
然后重复第11步前半部分。
12、点击菜单Mearsure下的Program…,出现Open Program对话框,默认Program type为Absolute scan,默认选择cell-scan,点击ok,出现Start对话框,由于第11步的工作,所以Project name一栏已经选择在自己的文件夹,在Data set name一栏填入试样代号,点击ok,即开始扫描。
13、开始扫描后会出现Positioning the instrument,然后“咔”的一声,仪器门锁上,两臂抬起,开始扫描试样,默认衍射角10~80°。
14、扫描结束后“咔”的一声,两臂开始降落,显示Positioning the instrument,此时一定要等两臂降下来(衍射角约为12.000°时)之后再开门,不然又会提示Enclosure (doors)not closed的错误。
15、测试结束后,先降电流再降电压,把电流和电压分别降到10mA和30KV(每间隔5mA,5KV的降),将钥匙转动90°到竖直位置,关闭高压;等待约2分钟后按下Stand by按钮,关闭主机和循环水系统。
如果下次测试时间间隔不超过20小时,就不用关闭高压(不拧钥匙),不关主机和循环水,但是要把电流和电压降下来。
16、导出数据。
打开X'Pert Organizer,Database的下拉菜单的Export的Scans…,出来Export scans对话框,点击下面的Filter…按钮,通过过滤,查找到相应文件,选中,点击ok,然后点击Folder…找到存放的目录,点击ok,然后把rd和csv 的格式勾上,并全部选中,ok即可。
17、光盘刻录。
准备好空白光盘,打开刻录软件,按照提示操作。
如何编制测量程序1、在Data Collector软件下选择File-New Program…2、选择需要编制的程序类型,如absolute scan等;3、定义测量程序参数,如配置、扫描轴、扫描方式等;4、定义扫描程序的硬件设施;5、将扫描程序存盘。
下面是常见的三种测试的程序1.普通相分析程序(Line focus)Configuration:Stage Flat Samples or MPSSScan Axis:GonioScan mode:ContinuousSetting:Sample stage:PW3071/XX Bracket or MPSSIncident beam path——PreFix module : Fixed Div.Slit Module & Anti-scatter SlitSoller slit: Slit Fixed 1Mask: Inc. Mask Fixed 10mmDivergence slit: Slit Fixed 1Filter: NoneMirror:NoneDiffracted Beam Path_PreFix module : X'celerator ModuleSoller slit: 0.04 rad.Monochromator:NoneReceiving slit:NoneAnti-scatter Slit:AS Slit 6.6mmFilter: NiBeam attenuator:NoneMask: NoneDetector:X'celeratorMode=ScanningActive length(2 theta)=2.122Collimator:NoneMirror:None备注:固定狭缝、接收狭缝的大小需根据样品的信息来进行改变。
HT:40KV;mA:40mA2.薄膜相分析程序(line focus)Configuration:Stage Flat Samples or MPSSScan Axis:2ThetaOther gonio angle:Omega:1(取决于样品涂层的厚薄)Scan mode:ContinuousSetting:Sample stage:PW3071/XX BracketIncident beam path——PreFix module : X-ray Mirror Cu Module (MPD)Mirror:Inc.X-ray mirror Cu (MPD)Soller slit:0.04 radMask: NoneBeam attenuator:NoneDiffracted Beam Path_PreFix module : Parallel Plate Collimator 0.27Soller slit: NoneMonochromator: NoneReceiving slit:NoneAnti-scatter Slit: NoneFilter: NoneBeam attenuator:NoneMask: NoneDetector: PW3011/20(Mini. rge window)Collimator: Coll.0.27 [Thin film]Mirror:None备注:HT:40KV;mA:40mA3.薄膜相反射率测定程序Configuration: Stage Flat SamplesScan Axis: GonioScan mode:ContinuousSetting:Sample stage:PW3071/XX BracketIncident beam path——PreFix module : X-ray Mirror Cu Module (MPD)Mirror:Inc.X-ray mirror Cu (MPD)Soller slit: NoneMask: NoneDivergence slit:Slit Fixed 1/2Filter: NiAnti-scatter Slit: NoneBeam attenuator:NoneDiffracted Beam Path_PreFix module : Parallel Plate Collimator 0.27Soller slit: NoneMonochromator: NoneReceiving slit: Parallel Plate Collimator slitAnti-scatter Slit: NoneFilter: NoneBeam attenuator: Cu 0.1mm manualFactor=104At pre-set intensityActivate level=250000 cpsMask: NoneDetector: PW3011/20(Mini. rge window)Collimator: Coll.0.27 [Thin film]Mirror:None备注:HT:40KV;mA:40mA以上测试程序仅供参考,需按照实际情况进行改变如何进行仪器联机1、菜单Instrument-Connect,选择适当的配置进行联机,联机以后可以从左边框里选择相应的项目进行以下操作;2、Instrument Setting上可以设定测量角度、高压发生器(电压、电流以及光管老化)等;3、Incident Beam Optics上按照配置,设定入射光路;4、Diffracted Beam Optics上按照配置,设定衍射光路。
