下载文档原格式
多酚型缩水甘油醚环氧树脂多酚型缩水甘油醚环氧树脂是一种广泛应用于许多领域的高性能材料。
它具有许多优异的特性，包括高强度、高耐热性、优良的电气绝缘性能和耐化学腐蚀性等。
本文将介绍多酚型缩水甘油醚环氧树脂的结构、制备方法、应用领域以及未来的发展方向。
我们来了解一下多酚型缩水甘油醚环氧树脂的结构。
它是由多酚类化合物和缩水甘油醚环氧树脂单体经过缩聚反应而得到的。
其结构中含有多个酚基团和环氧基团，这使得它具有良好的交联能力和耐化学腐蚀性。
多酚型缩水甘油醚环氧树脂的制备方法有多种途径，常见的方法包括溶液聚合法、溶胶凝胶法和乳液聚合法等。
其中，溶液聚合法是一种常用的制备方法，它通过在溶剂中将多酚类化合物和缩水甘油醚环氧树脂单体进行共聚反应，得到高分子量的缩水甘油醚环氧树脂。
多酚型缩水甘油醚环氧树脂具有广泛的应用领域。
首先，它可以用作复合材料的增强剂。
由于多酚型缩水甘油醚环氧树脂具有高强度和高耐热性，因此可以增加复合材料的强度和耐热性能。
其次，它还可以用于电子封装材料。
多酚型缩水甘油醚环氧树脂具有优良的电气绝缘性能，可以在电子封装过程中提供良好的绝缘保护。
此外，多酚型缩水甘油醚环氧树脂还可以用于涂料、粘合剂和胶粘剂等领域。
随着科学技术的不断发展，多酚型缩水甘油醚环氧树脂在未来有很大的发展潜力。
首先，我们可以通过改变多酚类化合物和缩水甘油醚环氧树脂单体的结构，来获得具有不同性能的多酚型缩水甘油醚环氧树脂。
其次，可以通过改变制备方法和工艺条件，来控制多酚型缩水甘油醚环氧树脂的分子量和交联度，从而获得更加优异的性能。
此外，还可以将多酚型缩水甘油醚环氧树脂与其他功能材料进行复合，以进一步提高其性能。
多酚型缩水甘油醚环氧树脂是一种具有广泛应用前景的高性能材料。
它具有高强度、高耐热性、优良的电气绝缘性能和耐化学腐蚀性等特点，可以应用于复合材料、电子封装材料、涂料和粘合剂等领域。
随着科学技术的不断进步，多酚型缩水甘油醚环氧树脂有望在未来取得更大的发展。

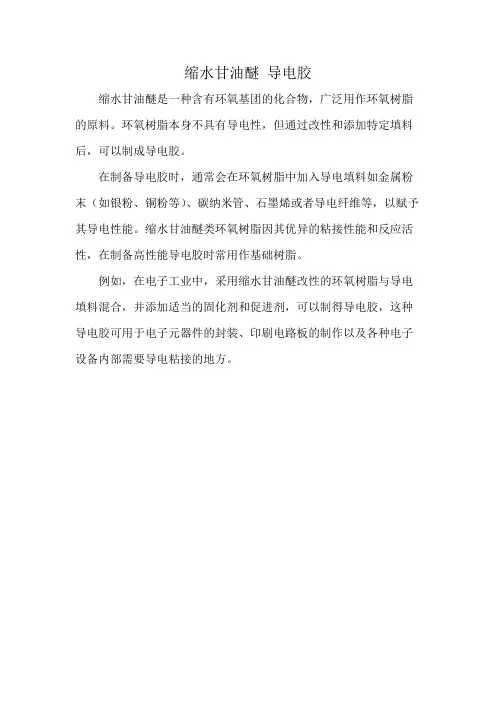

缩水甘油醚导电胶
缩水甘油醚是一种含有环氧基团的化合物，广泛用作环氧树脂的原料。
环氧树脂本身不具有导电性，但通过改性和添加特定填料后，可以制成导电胶。
在制备导电胶时，通常会在环氧树脂中加入导电填料如金属粉末（如银粉、铜粉等）、碳纳米管、石墨烯或者导电纤维等，以赋予其导电性能。
缩水甘油醚类环氧树脂因其优异的粘接性能和反应活性，在制备高性能导电胶时常用作基础树脂。
例如，在电子工业中，采用缩水甘油醚改性的环氧树脂与导电填料混合，并添加适当的固化剂和促进剂，可以制得导电胶，这种导电胶可用于电子元器件的封装、印刷电路板的制作以及各种电子设备内部需要导电粘接的地方。
脂肪族缩水甘油醚环氧树脂一、概述脂肪族缩水甘油醚环氧树脂是一种高分子化合物，具有优异的物理性能和化学性能。
它是由环氧树脂和缩水甘油醚等成分组成的，常用于涂料、胶粘剂、复合材料等领域。
二、制备方法1. 环氧树脂和缩水甘油醚的混合反应法：将环氧树脂和缩水甘油醚按照一定比例混合，加入催化剂进行反应制得。
2. 环氧树脂和缩水甘油醚的串联反应法：先将环氧树脂与缩水甘油醚进行串联反应，再加入催化剂进行交联反应制得。
三、物理性能1. 密度：通常为1.1-1.3g/cm³。
2. 粘度：通常为5000-20000mPa·s。
3. 固含量：通常为50%-70%。
4. 硬度：可通过改变配方调整硬度，通常为Shore D60-D90。
四、化学性能1. 耐溶剂性：对多种溶剂具有良好的耐受性。
2. 耐腐蚀性：对酸、碱、盐等化学物质具有较好的耐受性。
3. 耐热性：具有良好的耐高温性能，可在150℃以下长期使用。
4. 耐候性：具有良好的耐候性，不易发黄、老化。
五、应用领域1. 涂料：可用于金属、木材、玻璃等材料表面涂装，具有优异的附着力和耐腐蚀性。
2. 胶粘剂：可用于各种材料的粘接，具有高强度和优异的耐溶剂性。
3. 复合材料：可与玻璃纤维、碳纤维等增强材料复合制成高强度结构材料。
六、优缺点1. 优点：（1）物理性能和化学性能优异；（2）适用范围广泛；（3）加工工艺简单，易于操作；（4）成本低廉。
2. 缺点：（1）与其他树脂相比，抗冲击强度较低；（2）在潮湿环境下容易吸水。
七、结语脂肪族缩水甘油醚环氧树脂作为一种重要的高分子化合物，具有广泛的应用前景。
在未来，随着科技的不断进步和应用领域的不断扩大，它将会得到更加广泛的应用和发展。
一种双酚a二缩水甘油醚型环氧树脂的合成工艺一、引言双酚A二缩水甘油醚型环氧树脂是一种重要的有机合成材料，具有优异的机械性能、耐热性能和耐化学腐蚀性能，广泛应用于涂料、胶粘剂、复合材料、电子封装材料等领域。
其合成工艺对于产品质量和性能具有重要影响，因此对于双酚A二缩水甘油醚型环氧树脂的合成工艺进行深入研究具有重要意义。
二、双酚A二缩水甘油醚型环氧树脂合成工艺的传统方法传统的双酚A二缩水甘油醚型环氧树脂合成工艺主要包括以下步骤：1.原料准备：双酚A、缩水甘油醚等原料按一定比例称量；2.缩聚反应：将双酚A和缩水甘油醚加入反应釜中，加入催化剂进行缩聚反应，控制温度和时间；3.环氧化：在缩聚反应后，通过加入环氧化剂，进行环氧化反应，得到目标产物；4.分离和提纯：对产物进行分离和提纯，得到最终产品。
传统的双酚A二缩水甘油醚型环氧树脂合成工艺存在着原料消耗多、能耗高、产物质量不稳定等问题，难以满足现代工业的要求。
三、改进的双酚A二缩水甘油醚型环氧树脂合成工艺为了解决传统合成工艺存在的问题，近年来国内外学者对双酚A二缩水甘油醚型环氧树脂的合成工艺进行了改进和优化。
新型合成工艺主要包括以下特点：1.原料选择：优化原料比例，使用高纯度原料，降低原料消耗；2.缩聚反应条件优化：采用新型催化剂、优化反应条件，提高反应效率和产物质量；3.环氧化方法创新：采用新型环氧化剂，改善环氧化反应过程，提高产物纯度；4.分离和提纯技术改进：引入先进的分离和提纯技术，提高产物纯度和产率。
改进后的双酚A二缩水甘油醚型环氧树脂合成工艺，能够显著降低原料消耗，减少能耗，提高产物质量稳定性，符合现代工业的要求。
四、应用前景改进后的双酚A二缩水甘油醚型环氧树脂具有广阔的应用前景。
在涂料、胶粘剂、复合材料、电子封装材料等领域，对材料性能、质量稳定性和环保要求越来越高，新型合成工艺得到的双酚A二缩水甘油醚型环氧树脂，能够满足市场需求，具有良好的市场前景。
脂肪族缩水甘油醚环氧树脂1. 脂肪族缩水甘油醚环氧树脂的定义脂肪族缩水甘油醚环氧树脂是一种由脂肪族缩水甘油醚和环氧树脂组成的化合物。
脂肪族缩水甘油醚是一类化学结构中带有缩水甘油基团的醚化合物，而环氧树脂则是一类具有环氧结构的高分子化合物。
2. 脂肪族缩水甘油醚环氧树脂的特性脂肪族缩水甘油醚环氧树脂具有以下特性：2.1 物理性能•密度低，比重轻，易于携带和应用；•耐热性好，具有较高的玻璃化转变温度和热稳定性；•耐化学腐蚀性，对大多数酸、碱、酯等化学物质具有较好的抗腐蚀能力；•优良的电绝缘性能，广泛应用于电子电气领域；•耐候性好，不易受紫外线、湿气和大气中的化学物质的影响。
2.2 化学性能•具有较高的反应活性，可与多种官能团反应，如酸酐、胺、酸、醇等；•高交联度，有助于形成坚硬的物理结构；•低挥发性，具有良好的封闭性，可用于涂料和胶粘剂领域。
3. 脂肪族缩水甘油醚环氧树脂的应用领域脂肪族缩水甘油醚环氧树脂广泛应用于以下领域：3.1 航空航天脂肪族缩水甘油醚环氧树脂具有优良的耐高温性能和抗腐蚀能力，可用于制备航空航天器件和航天器的结构材料、复合材料和外壳材料。
3.2 电子电气脂肪族缩水甘油醚环氧树脂的优良电绝缘性能和耐候性使其成为电子电气领域的重要材料，可用于制备电路板、半导体封装材料、绝缘层等。
3.3 涂料和胶粘剂脂肪族缩水甘油醚环氧树脂通过反应形成坚硬的物理结构，具有良好的封闭性和耐化学腐蚀性，适用于涂料和胶粘剂的制备，能够在各种环境下提供保护和装饰效果。
3.4 化工脂肪族缩水甘油醚环氧树脂在化工领域中可以作为抗腐蚀涂料、防腐涂料和树脂黏合剂的原材料，用于保护和强化金属、混凝土等材料。
4. 脂肪族缩水甘油醚环氧树脂的合成方法常见的脂肪族缩水甘油醚环氧树脂的合成方法包括以下步骤：4.1 缩水甘油的醚化反应将缩水甘油与醚化剂反应，生成脂肪族缩水甘油醚。
4.2 环氧树脂的制备将环氧化合物与固化剂反应，在环氧树脂分子中引入环氧结构。
三缩水甘油对氨基苯酚环氧树脂概述及说明1. 引言1.1 概述本文主要介绍了三缩水甘油对氨基苯酚环氧树脂的影响，着重阐述了三缩水甘油在改性氨基苯酚环氧树脂中的应用及其效果。
通过对比研究和实验案例分析，探讨了三缩水甘油对氨基苯酚环氧树脂性质和特性的改变，以及在工业领域中的应用前景。
1.2 文章结构本文共分为五个部分进行论述，各部分内容安排如下：引言部分将从概述、文章结构和目的三个方面对文章进行简要说明；第二部分将详细介绍三缩水甘油和氨基苯酚环氧树脂的特性，并重点讨论了三缩水甘油对该环氧树脂的改性效果；第三部分将探讨氨基苯酚环氧树脂在工业中的应用以及使用改性后的三缩水甘油对其带来的新前景；第四部分将介绍实验研究方法和流程，并提供实验结果和数据分析，同时通过案例分析探讨实际应用中的启示；最后一部分将对全文进行总结，并评述存在的问题并提出可能的解决方案。
1.3 目的本文旨在全面了解三缩水甘油对氨基苯酚环氧树脂性能的影响，以期为工业生产和应用提供参考和指导。
通过实验研究和案例分析，探索改性氨基苯酚环氧树脂在各个领域中的潜在应用，并对其中存在的问题提出可能的解决方案。
最终旨在拓宽该领域研究与实践的思路，促进相关技术与产业的进一步发展。
2. 三缩水甘油对氨基苯酚环氧树脂的影响2.1 三缩水甘油的介绍三缩水甘油，也被称为简称为TSG，是一种有机化合物。
它由甘油经过特殊工艺处理得到，具有较高的缩方修复活性。
这种修复活性使得三缩水甘油在改性环氧树脂中具有重要应用价值。
2.2 氨基苯酚环氧树脂的特性氨基苯酚环氧树脂是一种高分子化合物，具有优异的力学性能和耐热性能。
它在航空、汽车、电子等工业领域广泛应用。
然而，纯净的氨基苯酚环氧树脂在某些方面存在局限性，如抗冲击性、耐久性等。
因此，通过添加适量的改性剂来改善其整体性能是必要的。
2.3 三缩水甘油对氨基苯酚环氧树脂的改性效果研究表明，添加合适数量的三缩水甘油可以显著改善氨基苯酚环氧树脂的性能。
环氧树脂种类.txt26选择自信，就是选择豁达坦然，就是选择在名利面前岿然不动，就是选择在势力面前昂首挺胸，撑开自信的帆破流向前，展示搏击的风采。
环氧树脂经历50多年的研制与发展，已经开发上百种规格的品种：一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。
在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。
因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。
另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。
双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－ 0.55－0.56E—51 618# 浅黄粘稠液体 10－16 －－－－ 0.48－0.54E—44 6101# 黄色高粘度液体 20－40 －－－－ 0.41－0.47E—42 634# 同上－－－－ 21－27 0.38－0.45E—35 637# 同上－－－－ 20－35 0.30－0.40E—31 638# 浅黄粘稠液体－－－－ 40－55 0.23－0.38E—20 601# 黄色透明固体－－－－ 64－76 0.18－0.22E—14 603# 同上－－－－ 78－85 0.10－0.18E—12 604# 同上－－－－ 85－95 0.10－0.18E—06 607# 同上－－－－ 110－135 0.04－0.07E—03 609# 同上－－－－ 135－155 0.02－0.04E—01 665# 液体 30－40 －－－－ 0.01－0.03 1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。
双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。
做技术必须懂的环氧树脂配方解析环氧树脂一般和添加物同时使用，以获得应用价值。
添加物可按不同用途加以选择，常用添加物有固化剂、改性剂、填料、稀释剂、其它。
其中固化剂是必不可少的添加物，无论是作粘接剂、涂料、浇注料都需添加固化剂，否则环氧树脂不能固化。
由于用途性能要求各不相同，对环氧树脂及固化剂、改性剂、填料、稀释剂等添加物也有不同的要求。
1.环氧树脂的选择（1）从用途上选择作粘接剂时最好选用中等环氧值(0.25-0.45)的树脂，作浇注料时最好选用高环氧值(0.40)的树脂;作涂料用的一般选用低环氧值(<> （2）从机械强度上选择环氧值过高的树脂强度较大，但较脆；环氧值中等的高低温度时强度均好；环氧值低的则高温时强度差些。
因为强度和交联度的大小有关，环氧值高固化后交联度也高，环氧值低固化后交联度也低，故引起强度上的差异。
（3）从操作要求上选择不需耐高温，对强度要求不大，希望环氧树脂能快干，不易流失，可选择环氧值较低的树脂;如希望渗透性也，强度较好的，可选用环氧值较高的树脂。
2.固化剂的选择（1）固化剂种类：常用环氧树脂固化剂有脂肪胺、脂环胺、芳香胺、聚酰胺、酸酐、树脂类、叔胺，另外在光引发剂的作用下紫外线或光也能使环氧树脂固化。
常温或低温固化一般选用胺类固化剂，加温固化则常用酸酐、芳香类固化剂。
（2）固化剂的用量(1)胺类作交联剂时按下式计算：胺类用量=mg/hn式中：m=胺分子量hn=含活泼氢数目g=环氧值(每100克环氧树脂中所含的环氧当量数)改变的范围不多于10-20%，若用过量的胺固化时，会使树脂变脆。
若用量过少则固化不完善。
(2)用酸酐类时按下式计算：酸酐用量=mg(0.6~1)/100式中：m=酸酐分子量g=环氧值(0.6~1)为实验系数（3）选择固化剂的原则(1)从性能要求上选择：有的要求耐高温，有的要求柔性好，有的要求耐腐蚀性好，则根据不同要求选用适当的固化剂。
(2)从固化方法上选择：有的制品不能加热，则不能选用热固化的固化剂。
常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。
在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。
因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。
另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为kg。
双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－－E—51 618# 浅黄粘稠液体 10－16 －－－－－E—44 6101# 黄色高粘度液体 20－40 －－－－－E—42 634# 同上－－－－ 21－27 －E—35 637# 同上－－－－ 20－35 －E—31 638# 浅黄粘稠液体－－－－ 40－55 －E—20 601# 黄色透明固体－－－－ 64－76 －E—14 603# 同上－－－－ 78－85 －E—12 604# 同上－－－－ 85－95 －E—06 607# 同上－－－－ 110－135 －E—03 609# 同上－－－－ 135－155 －E—01 665# 液体 30－40 －－－－－1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。
双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。
这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。
1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。
双酚F型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。
主要成份是:酚醛树脂;酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂，其中以苯酚和甲醛树脂为最重要。
也是世界上最早由人工合成的，至今仍很重要的高分子材料。
因选用催化剂的不同，可分为热固性和热塑性两类。
酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。
NL固化剂是酚醛树脂呋喃树脂的高效低毒固化剂。
NL固化剂毒性低，基本无刺激味，树脂固化后强度高、耐蚀性好，使用用量少，操作方便，贮存期长。
本品适用于热固性酚醛树脂及呋喃树脂的常温固化。
用来配制酚醛树脂及呋喃胶泥；玻璃钢制品；制笔、制刷、竹木等制品的粘合；也可用作铸造树脂的室温固化剂。
质量指标外观暗灰色液体相对密度（20℃）1.16±0.01粘度(涂-4,25℃)秒20－30 总酸度(以H2SO4计)% 18±2 游离酸(以H2SO4计)% 3－5 贮存期一年以上（密闭存放）应用对酚醛树脂或呋喃树脂，NL固化剂的用量范围一般为5－12％。
环境温度20℃时，2130酚醛树脂的NL固化剂用量为8％左右，NL固化剂用量可随温度调整。
参考配方酚醛树脂酒精NL固化剂石英粉酚醛胶泥100 0－5 6－10 150－200玻璃钢腻子100 0－5 6－10 120－200玻璃钢面料100 10 8－15 10－1520℃时NL用量为8％，1小时左右初凝，使用期30分钟左右配方注意：酚醛树脂或呋喃树脂用NL固化剂来固化时，对填料的要求较高，要求填料的耐酸性达到规范的要求。
劣质填料含有碳酸钙等会与酸性固化剂反应产生气泡，影响制品质量，并可能造成树脂不固化。
包装及贮运10Kg、25Kg塑料桶装。
室温密闭储存。
可长期贮存，超过一年复测合格可继续使用。
材料简介环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。
环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。
