全塑市话电缆结构(无插件)

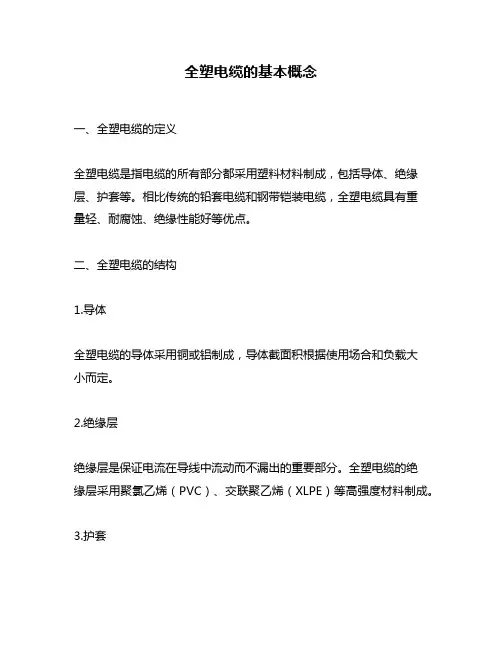

全塑电缆的基本概念一、全塑电缆的定义全塑电缆是指电缆的所有部分都采用塑料材料制成，包括导体、绝缘层、护套等。

相比传统的铅套电缆和钢带铠装电缆，全塑电缆具有重量轻、耐腐蚀、绝缘性能好等优点。

二、全塑电缆的结构1.导体全塑电缆的导体采用铜或铝制成，导体截面积根据使用场合和负载大小而定。

2.绝缘层绝缘层是保证电流在导线中流动而不漏出的重要部分。

全塑电缆的绝缘层采用聚氯乙烯（PVC）、交联聚乙烯（XLPE）等高强度材料制成。

3.护套护套是保护电线免受外界物理损伤和化学侵蚀的重要部分。

全塑电缆的护套通常采用聚氯乙烯（PVC）材料制成。

三、全塑电缆的分类1.按用途分类根据使用场合不同，可将全塑电缆分为低压电缆、中压电缆、高压电缆等。

2.按结构分类根据导体数量和结构不同，可将全塑电缆分为单芯电缆、多芯电缆等。

3.按绝缘材料分类根据绝缘层材料不同，可将全塑电缆分为PVC绝缘电缆、XLPE绝缘电缆等。

四、全塑电缆的优点1.重量轻：相比传统的铅套电缆和钢带铠装电缆，全塑电缆重量轻，易于安装和维护。

2.耐腐蚀：全塑电线采用的材料具有很强的耐腐蚀性能，在潮湿和酸碱环境下使用寿命更长。

3.绝缘性能好：全塑电线采用的高强度材料制成的绝缘层具有良好的绝缘性能，可以有效保护导线免受漏电和短路等问题。

4.安全可靠：全塑电线经过严格检测和测试，符合国家标准和行业标准，安全可靠。

五、全塑电线的应用范围1.住宅及商业建筑：用于住宅、商业楼宇等场合的照明、插座等电气设施。

2.工业生产：用于工厂、矿山等场合的电气设备。

3.交通运输：用于铁路、地铁、轮船等交通工具的电气设备。

4.农业生产：用于农村电气化建设，如灌溉系统、养殖场等。

六、全塑电线的安装维护1.安装前应检查电线是否符合要求，是否损坏；2.安装时应注意保护绝缘层，避免切割或损坏；3.安装时应注意导线的连接方式和接头处的防水处理；4.使用过程中应定期检查全塑电线是否存在损坏或老化现象，及时更换。

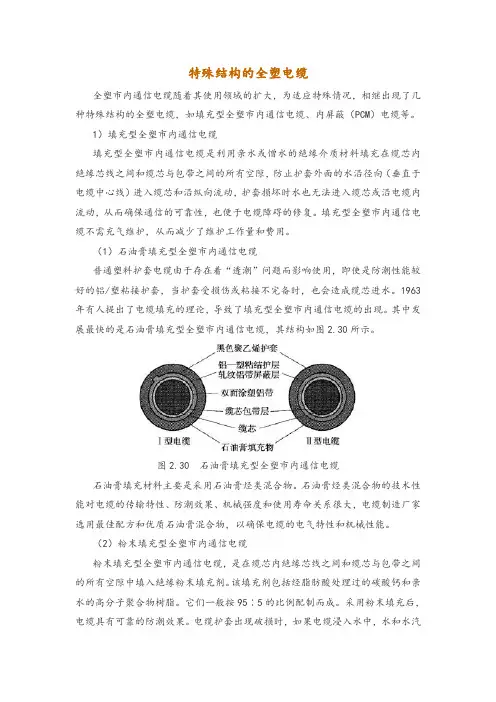

特殊结构的全塑电缆全塑市内通信电缆随着其使用领域的扩大，为适应特殊情况，相继出现了几种特殊结构的全塑电缆，如填充型全塑市内通信电缆、内屏蔽（PCM）电缆等。

1）填充型全塑市内通信电缆填充型全塑市内通信电缆是利用亲水或憎水的绝缘介质材料填充在缆芯内绝缘芯线之间和缆芯与包带之间的所有空隙，防止护套外面的水沿径向（垂直于电缆中心线）进入缆芯和沿纵向流动，护套损坏时水也无法进入缆芯或沿电缆内流动，从而确保通信的可靠性，也便于电缆障碍的修复。

填充型全塑市内通信电缆不需充气维护，从而减少了维护工作量和费用。

（1）石油膏填充型全塑市内通信电缆普通塑料护套电缆由于存在着“透潮”问题而影响使用，即使是防潮性能较好的铝/塑粘接护套，当护套受损伤或粘接不完备时，也会造成缆芯进水。

1963年有人提出了电缆填充的理论，导致了填充型全塑市内通信电缆的出现。

其中发展最快的是石油膏填充型全塑市内通信电缆，其结构如图2.30所示。

图2.30 石油膏填充型全塑市内通信电缆石油膏填充材料主要是采用石油膏烃类混合物。

石油膏烃类混合物的技术性能对电缆的传输特性、防潮效果、机械强度和使用寿命关系很大，电缆制造厂家选用最佳配方和优质石油膏混合物，以确保电缆的电气特性和机械性能。

（2）粉末填充型全塑市内通信电缆粉末填充型全塑市内通信电缆，是在缆芯内绝缘芯线之间和缆芯与包带之间的所有空隙中填入绝缘粉末填充剂。

该填充剂包括经脂肪酸处理过的碳酸钙和亲水的高分子聚合物树脂。

它们一般按95∶5的比例配制而成。

采用粉末填充后，电缆具有可靠的防潮效果。

电缆护套出现破损时，如果电缆浸入水中，水和水汽克服了碳酸钙粉末的表面应力而进入缆芯，亲水的聚丙烯酰胺粉末就迅速溶解于水中，与碳酸钙粉末一起形成具有粘性的糊状物。

这种糊状物只能沿缆芯流动一个很短的距离，对于电缆外的水或水汽来说是阻挡层，阻止水继续向缆芯（径向）和纵向渗透。

粉末填充型全塑市内通信电缆，在使用和维护方面类似于石油膏填充型全塑市内通信电缆。

第九单元交接箱和分线设备第一节交接箱模块式交接箱的构成：模块式交接箱由外壳、接头排、跳线环等组成。

模块式交接箱的容量：一般有300对、600对、900对、1200对、1800对、2400对、2700对。

交接箱的安装方式：落地式安装和架空安装。

架空式交接箱安装步骤：1.安装站台2.安装箱体3.安装模块落地式交接箱安装步骤1.制作混凝土基座（基座高度40~60cm）2.安装箱体3.防潮处理4.校正注意事项：不论是架空式还是落地式交接箱，所装地线均不得碰触站台。

地线接地电阻不得大于10Ω.第一节分线设备一、分线箱安装1.安装站台2.安装分线箱（吊装、固定）3.制作地线二、分线盒1.安装支撑物（如电杆上安装抱箍等）2.安装背板3.安装分线盒三、不做气塞的尾巴电缆制作将播出塑护套并编线对号后的尾巴电缆，与分线盒比量一下；电缆代塑护套部分伸进分线盒1厘米，并在铜管下做记号，然后再此段电缆上缠扎胶带，其厚度以能紧塞电缆为宜。

塞紧后再截取一段长15厘米的热缩套管焊牢。

四、带气塞尾巴电缆的制作（以10对为例）剥除电缆护套（开剥长度=盒内长度+铜管和热缩管内长度+10cm）按照色谱排列编线；从塑护套内的铝层引出一根导线编在编线后面。

选一根最小收缩内径为12cm的热缩管，连同内衬管一并锯成两段（用一段）。

将电缆穿进分线盒后，内衬管包在铜管与电缆之间（花口朝电缆），然后焊上热缩管。

五、分线盒外形和扎成端线把第十单元电气测试第一节电缆线路绝缘电阻的测试一、测试绝缘电阻的目的内容：电缆芯线间、芯线对地间的电阻测试。

目的：为了检验电缆芯线的绝缘性能是否良好。

指标评价：通常绝缘电阻越大，表示绝缘性能越好，线路的损耗就越小，接收端收到的电能越大，使线路中杂音防卫度升高，从而减小了线路上的串杂音。

二、绝缘电阻测试技术要求仪表的选用：一般应适用500V、量程不小于1000MΩ的兆欧表。

对于连有分线设备或总配线架有保安排设备的电缆，应适用250V兆欧表进行测试。

全塑电缆芯线模块式接线子接续方法1、电缆外皮开剥后。

先将所有芯线按照单位分好线把，电缆的开剥长度为电缆接续长度的1.5倍。

然后将电缆固定在电缆接续机的接线支架上，装好接线器。

为了防止芯线从线槽中脱出及压接后保证模块很容易从机头上拆下，机头的位置应比要接的线组稍高一些。

接续前必须放入衬板，以缩小押解器与模块的间隙。

2、接续时，将接续模块的底板（金黄色）安装在接线器的固定位置上，使底板切角对准机头的左上侧。

3、在局侧电缆中找出应接的超单位，从超单位中找出应接的基本单位（25对），按色谱顺序一一放入机头的定位槽内，线对由定位槽分开a、b线，按照左a右b顺序通过分隔片，适当拉紧线对卡入底板的线槽内，并将多余长度的芯线卡入定位簧内。

卡接完一个基本单位后应及时检查，如发现a、b线位置颠倒或a、b线位置上有一槽多线或槽内无线等错误，应立即纠正。

4、将主板金黄色一面朝下叠加在底板上，切角与底板切角方向一致。

5、将对应用户侧的单位芯线卡入主板的上部线槽内，卡完后立即检查。

6、将盖板叠加在主板之上，切角与主板切角方向一致。

7、用手按住盖板，由中间向两侧轻轻的按压，达到模块的吻合。

8、将压接机的夹具装在机头上，并使加压板与压接模块的盖板垂直吻合。

加压前，旋紧气闭旋钮后加压，当听到液压器发出“唧唧”的声音后，在加压两次即为加压良好。

抓住全部余线的尾部从定位簧上拆下切断的剩余线头。

然后松开气闭旋钮卸下压接机的夹具。

9、向后上方推动已压接完的模块前部，从机头上卸下压接完的模块。

这样，一个基本单位的芯线接续即为完成，可用同样方法接续其他基本单位芯线。

10、将局端用户端的全部电缆接续完毕后，应检查两端电缆的超单位及单位是否对应。

11、可用扣式接线子接续电缆的备用线对。

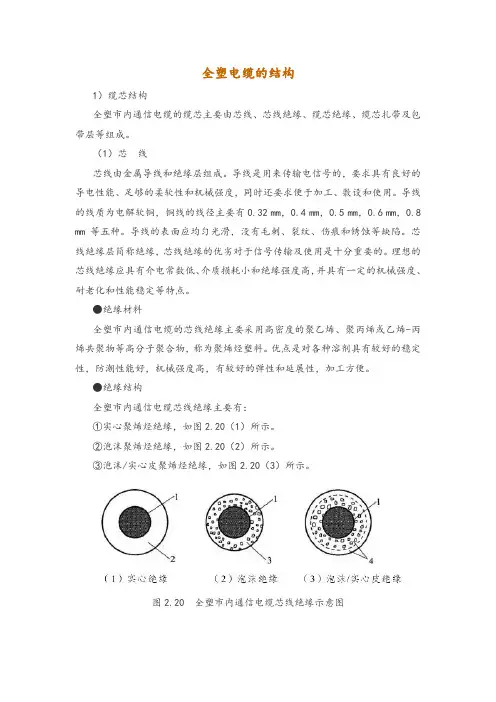

全塑电缆的结构1）缆芯结构全塑市内通信电缆的缆芯主要由芯线、芯线绝缘、缆芯绝缘、缆芯扎带及包带层等组成。

（1）芯线芯线由金属导线和绝缘层组成。

导线是用来传输电信号的，要求具有良好的导电性能、足够的柔软性和机械强度，同时还要求便于加工、敷设和使用。

导线的线质为电解软铜，铜线的线径主要有0.32 mm，0.4 mm，0.5 mm，0.6 mm，0.8 mm等五种。

导线的表面应均匀光滑，没有毛刺、裂纹、伤痕和锈蚀等缺陷。

芯线绝缘层简称绝缘，芯线绝缘的优劣对于信号传输及使用是十分重要的。

理想的芯线绝缘应具有介电常数低、介质损耗小和绝缘强度高，并具有一定的机械强度、耐老化和性能稳定等特点。

●绝缘材料全塑市内通信电缆的芯线绝缘主要采用高密度的聚乙烯、聚丙烯或乙烯-丙烯共聚物等高分子聚合物，称为聚烯烃塑料。

优点是对各种溶剂具有较好的稳定性，防潮性能好，机械强度高，有较好的弹性和延展性，加工方便。

●绝缘结构全塑市内通信电缆芯线绝缘主要有：①实心聚烯烃绝缘，如图2.20（1）所示。

②泡沫聚烯烃绝缘，如图2.20（2）所示。

③泡沫/实心皮聚烯烃绝缘，如图2.20（3）所示。

图2.20 全塑市内通信电缆芯线绝缘示意图1—金属导线；2—实心聚烯烃绝缘层；3—泡沫聚烯烃绝缘层；4—泡沫/实心皮聚烯烃绝缘层实心聚烯烃绝缘耐电压性能、机械性能和防潮性能好，加工方便。

实心绝缘层厚度一般为0.2 mm～0.3 mm。

实心绝缘电缆适用于架空电缆和要求张力较大的场合，是使用量最多、应用范围最广的一种。

泡沫聚烯烃绝缘是在发泡剂的作用下挤制出来的，含有互不相通的微孔（气泡）。

绝缘体中空气所占空间的比例称为发泡度，大约为33%。

发泡的作用在于降低绝缘层的含塑量，空气是最好的绝缘体，它具有较低的介电常数，在同等工作电容和同等外径条件下能够容纳较多的对敷。

与实心绝缘相比，在相同外径电缆中可提高容量20%左右。

这种电缆目前主要用于大对数中继电缆和高频信号的传输。

信息通信技术百科全书—打开信息通信之门多段平衡只限于远端，交叉平衡和集中平衡都可以在无人增音机处进行。

质量较好或线对组合很少的情况下，可以不进行单段平衡，直接进行多段平衡。

市内通信电缆这个术语从字面上看，还是比较容易理解的。

在这里我们会介绍一下在市区内使用的通信电缆所具有的一些特性。

市内通信电缆（Local Telecommunication Cable）直译是“本地通信电缆”。

中文的定义可是有点长了，不过字面上还是非常容易理解的。

由互相绝缘的导线，按规定的色谱、组合、排列和绞制扭距，依次绞合成线元、单位组合成缆芯；还有一种情况是，电特性，适合在本地网内传递电信号的通信电缆。

图13-10所示显示了一类市内通信电缆。

对于市内通信电缆有不同的分类方法，按最常用的分类方法介绍如下。

①室外传输线路电缆。

通常被称为市话电缆，它是市内通信电缆的主体。

市话电缆是绝缘与护套均采用聚烯烃的全塑市内电缆，它已经成为市话电缆的主要品种。

这类电缆的特点是符合统图13-10 通信电缆一的电容指标和规定频率的传输要求。

②室内传输线路电缆。

该类电缆的特性和传输指标基本和室外电缆相同，但室内电缆的护层要求阻燃特性不同于室外电缆；同时室内电缆不采用纸绝缘的电缆，不采用0.32mm线径的电缆。

③成端安装电缆。

这是市内通信电缆成端与安装用的电缆。

在成端和安装时，对电缆的性能要求是相同的。

在成端时需要注意，使用的电缆必须与总配线架上直列电缆的对数相等，或者直列电缆对数为安装对数的整数倍。

例如，直列对数有600～1 200对，而安装用的一般不超过200对。

为了适应特殊环境，安装电缆还区分有带状电缆和高柔软电缆。

这些类电缆当然是“小众”电缆。

注意成端、安装电缆的特点是：都要求绝缘和护层有阻燃特性。

④局用电缆。

用在电信局，与机电制交换机、人工交换机或数字程控交换机对号连接。

根据结构的不同，又区分为64芯电缆、128芯电缆和交换机内部连接的PCM电缆。
