地质勘探高效钻杆

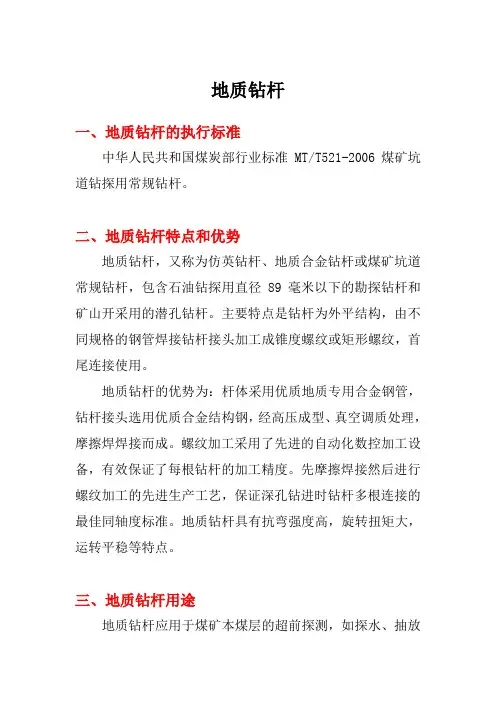

地质钻杆一、地质钻杆的执行标准中华人民共和国煤炭部行业标准 MT/T521-2006煤矿坑道钻探用常规钻杆。

二、地质钻杆特点和优势地质钻杆，又称为仿英钻杆、地质合金钻杆或煤矿坑道常规钻杆，包含石油钻探用直径89毫米以下的勘探钻杆和矿山开采用的潜孔钻杆。

主要特点是钻杆为外平结构，由不同规格的钢管焊接钻杆接头加工成锥度螺纹或矩形螺纹，首尾连接使用。

地质钻杆的优势为：杆体采用优质地质专用合金钢管，钻杆接头选用优质合金结构钢，经高压成型、真空调质处理，摩擦焊焊接而成。

螺纹加工采用了先进的自动化数控加工设备，有效保证了每根钻杆的加工精度。

先摩擦焊接然后进行螺纹加工的先进生产工艺，保证深孔钻进时钻杆多根连接的最佳同轴度标准。

地质钻杆具有抗弯强度高，旋转扭矩大，运转平稳等特点。

三、地质钻杆用途地质钻杆应用于煤矿本煤层的超前探测，如探水、抽放瓦斯钻孔使用。

同时具备外平地质钻杆的高扭矩性能，可在岩巷进行正常的钻孔施工。

在石油、煤矿、金属矿石开采、铁路公路、隧道桥梁、水利工程的钻探、锚固与爆破的钻孔施工等领域得到广泛的应用。

四、地质钻杆使用规程1、地质钻杆装卸车时必须要用双绳套吊装，不得用抓管机装卸，避免碰撞。

2、地质钻杆上下钻台时要戴好护丝，用绷绳抬上抬下，以免在跑道上擦伤管体。

3、起下钻时井架工要平稳操作，防止管体碰撞。

4、在钻井液系统中必须安置磁性装置，经常用磁性装置清除钻井液中钢质颗粒，防止钻井液中的尖角钢颗粒楔入地质钻杆管体而产生疲劳破坏源。

5、完井甩钻杆时，井队必须将地质钻杆管体上的泥污清洗干净。

6、地质钻杆人井时要抄写钢号，填写使用记录。

钻杆类型与特点
类型
根据不同的使用需求和地质条件，钻杆可分为多种类型，如加重钻杆、螺旋钻 杆、地质钻杆等。
特点
不同类型的钻杆具有不同的特点和使用范围，如加重钻杆具有较高的抗拉强度 和刚度，适用于深井钻探；螺旋钻杆则具有较好的扭矩传递效率和排屑能力， 适用于软地层钻探。
钻杆材料与制造工艺
材料
钻杆的主要材料包括钢材、合金钢、不锈钢等，根据不同的使用需求和地质条件 选择合适的材料。
开发等。
随着科技的不断进步和应用领域的拓展 ，钻杆的市场需求将会不断增加。同时 ，随着环保意识的提高和能源结构的调 整，清洁能源领域对钻杆的需求也将逐
渐增加。
未来，随着技术的不断进步和创新，钻 杆的性能和效率将不断提高，应用领域 也将不断拓展，为各行业的发展提供更
好的支持和服务。
05
钻杆技术发展趋势与挑战
钻杆简介演示
汇报人： 日期:
目录
• 钻杆概述 • 钻杆结构与组成 • 钻杆性能参数与评价标准 • 钻杆应用领域与市场需求 • 钻杆技术发展趋势与挑战 • 未来发展趋势预测与展望
01
钻杆概述
定义与作用
定义
钻杆是石油、天然气等钻探过程 中使用的关键工具，用于传递扭 矩、承受拉压等作用。
作用
钻杆是钻井过程中的重要组成部 分，其作用包括传递扭矩、承受 拉压、输送钻井液等，以确保钻 探过程的顺利进行。
技术创新推动产业发展展望
钻杆制造技术不断创新
随着科技的不断进步，钻杆制造技术也在不 断创新，新型材料、新工艺、新技术的应用 将进一步提高钻杆的性能和质量，满足不断 增长的市场需求。
智能化和自动化程度不断 提高
未来，钻杆制造将更加注重智能化和自动化 技术的应用，通过引入先进的机器人技术、 自动化生产线等，提高生产效率和质量，降

地质钻杆
1，材质。

根据钻探作业的种类不同，对地质钻杆的材质有不同的要求，对于
普通的煤田类钻探任务选用常规的DZ40或者是45#钢材就可以，对于配合钻进岩层的金刚石钻头使用时要选用R780或者是DZ50的材质钻杆，在石油钻探领
域往往使用的最多是更高级别的合金管材。

2，规格型号。

从地质钻杆的直径范围来讲，地质钻杆的规格型号主要有：
Φ34mm、Φ42mm、Φ50mm、Φ60mm、Φ63.5mm、Φ73mm 、Φ89mm等7中常
见规格。

地质钻探常使用42mm和50mm两种，在钻进大口径的水井或者是石
油井时用的往往是更大口径的地质钻杆。

3，长度。

从地质钻杆的长度来讲，地质钻杆的生产长度可根据客户需求，在
不影响工艺原则的条件下进行定做。

其中常用长度为0.5米、1米、1.5米、2米、2.5米、3米、4米等7个规格，其中1米和1.5米长度的最为常用。

在钻进比较深的孔时，原则上讲应该尽量使用3米以上的钻杆，但如果是采用绳索类钻具
则可以使用比较短的钻杆方便安装和拆卸。

地质钻杆是地质勘探、水文勘测、煤矿探查及用工程勘探必备的钻具。

益矿生
产的地质钻杆，主要包括42mm和50mm的地质钻杆，材质为宝钢R780，配合
金刚石打井钻头能更好完成水井的钻进工作。

长螺旋钻机工作原理长螺旋钻机是一种常用的地质钻探设备，主要用于地下巷道工程、水利工程、煤矿工程和环境工程等领域的钻探作业。

其工作原理主要是利用钻杆和钢丝绳将钻头送入地层进行钻探，并将钻心带回地表进行采样或进行地质勘探工作。

长螺旋钻机主要由钻探塔架、传动装置、配重支架、钢丝绳装置、行走装置、工作井和电气控制系统等组成。

其工作原理主要包括如下几个步骤：第一步，起钻：长螺旋钻机通过配重支架将钻孔机构送入井口，降低钻孔机构到钻井井下机井内，并将钻杆逐节连接到钻孔机构。

然后，钻孔机构由电机所提供的动力将钻头钻入地下。

第二步，承压钻进：当长螺旋钻机的钻头钻入地下后，传动装置开始工作，通过电机提供的动力将钻杆和钻头推进到目标地层。

在推进的过程中，钻杆进行了旋转运动，同时也受到了推力的作用。

长螺旋钻机的钻头主要依靠其自身的重量和旋转力矩来完成钻进工作。

由于钻孔机构进入地下时受到的液压力和地层的摩擦力的作用，使得其在进入地下的过程中承受了较大的承载压力。

第三步，取心：当钻头钻进到需要取心的地层时，长螺旋钻机会暂停钻探，然后通过钻杆将取心钻具送入地下，完成取心工作。

取心钻具主要由取心管和取心芯棒组成。

钻杆通过旋转和推进作用将取心钻具送入地下，取心管会卸下地层样品，并将其带回地表。

第四步，钻杆取出：当取心工作完成后，长螺旋钻机会将钻杆逐节地取出地下井，直至钻头从地下井口完全取出。

在取出的过程中，长螺旋钻机会通过调整钻孔机构的位置和配重支架的平衡，使钻杆顺利地从地下井口脱出。

第五步，循环作业：在完成一次取心工作后，长螺旋钻机会重新进行起钻、承压钻进、取心和钻杆取出等工作，形成一个循环。

通过反复的循环作业，长螺旋钻机可以连续地进行钻进和取心工作，以达到钻探目的。

总结起来，长螺旋钻机的工作原理主要是通过钻杆和钢丝绳的配合，将钻头送入地下进行钻探作业，并将钻心带回地表进行采样或进行地质勘探工作。

其工作过程包括起钻、承压钻进、取心和钻杆取出等多个步骤，通过循环作业完成钻探任务。
