三温暖商用燃气容积式热水器安装规范手册

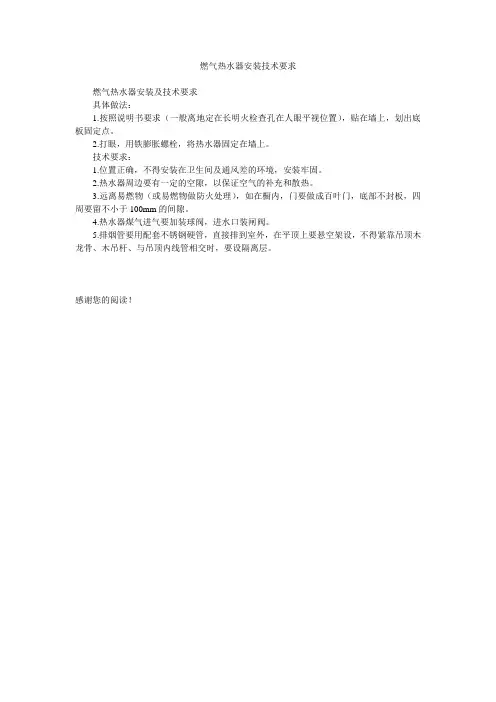

燃气热水器安装技术要求
燃气热水器安装及技术要求
具体做法：
1.按照说明书要求（一般离地定在长明火检查孔在人眼平视位置），贴在墙上，划出底板固定点。

2.打眼，用铁膨胀螺栓，将热水器固定在墙上。

技术要求：
1.位置正确，不得安装在卫生间及通风差的环境，安装牢固。

2.热水器周边要有一定的空隙，以保证空气的补充和散热。

3.远离易燃物（或易燃物做防火处理），如在橱内，门要做成百叶门，底部不封板，四周要留不小于100mm的间隙。

4.热水器煤气进气要加装球阀，进水口装闸阀。

5.排烟管要用配套不锈钢硬管，直接排到室外，在平顶上要悬空架设，不得紧靠吊顶木龙骨、木吊杆、与吊顶内线管相交时，要设隔离层。

感谢您的阅读！。

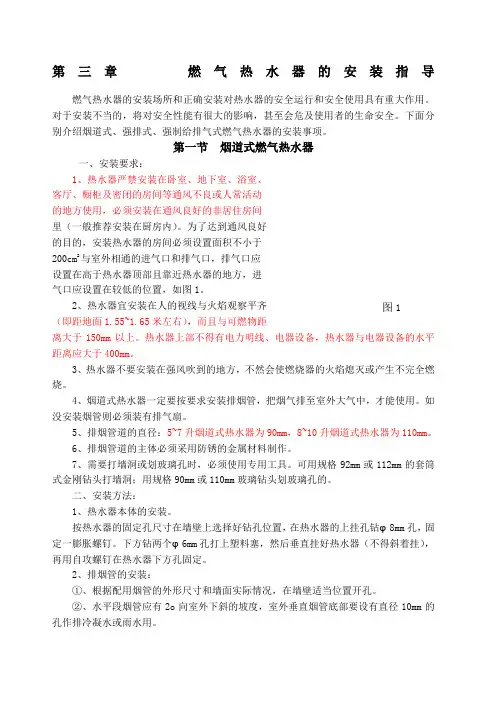

第三章燃气热水器的安装指导燃气热水器的安装场所和正确安装对热水器的安全运行和安全使用具有重大作用。

对于安装不当的，将对安全性能有很大的影响，甚至会危及使用者的生命安全。

下面分别介绍烟道式、强排式、强制给排气式燃气热水器的安装事项。

第一节烟道式燃气热水器一、安装要求：1、热水器严禁安装在卧室、地下室、浴室、客厅、橱柜及密闭的房间等通风不良或人常活动的地方使用，必须安装在通风良好的非居住房间里（一般推荐安装在厨房内）。

为了达到通风良好的目的，安装热水器的房间必须设置面积不小于200cm2与室外相通的进气口和排气口，排气口应设置在高于热水器顶部且靠近热水器的地方，进气口应设置在较低的位置，如图1。

2、热水器宜安装在人的视线与火焰观察平齐图1 （即距地面1.55~1.65米左右），而且与可燃物距离大于150mm以上。

热水器上部不得有电力明线、电器设备，热水器与电器设备的水平距离应大于400mm。

3、热水器不要安装在强风吹到的地方，不然会使燃烧器的火焰熄灭或产生不完全燃烧。

4、烟道式热水器一定要按要求安装排烟管，把烟气排至室外大气中，才能使用。

如没安装烟管则必须装有排气扇。

5、排烟管道的直径：5~7升烟道式热水器为90mm，8~10升烟道式热水器为110mm。

6、排烟管道的主体必须采用防锈的金属材料制作。

7、需要打墙洞或划玻璃孔时，必须使用专用工具。

可用规格92mm或112mm的套筒式金刚钻头打墙洞；用规格90mm或110mm玻璃钻头划玻璃孔的。

二、安装方法：1、热水器本体的安装。

按热水器的固定孔尺寸在墙壁上选择好钻孔位置，在热水器的上挂孔钻φ8mm孔，固定一膨胀螺钉。

下方钻两个φ6mm孔打上塑料塞，然后垂直挂好热水器（不得斜着挂），再用自攻螺钉在热水器下方孔固定。

2、排烟管的安装：①、根据配用烟管的外形尺寸和墙面实际情况，在墙壁适当位置开孔。

②、水平段烟管应有2o向室外下斜的坡度，室外垂直烟管底部要设有直径10mm的孔作排冷凝水或雨水用。

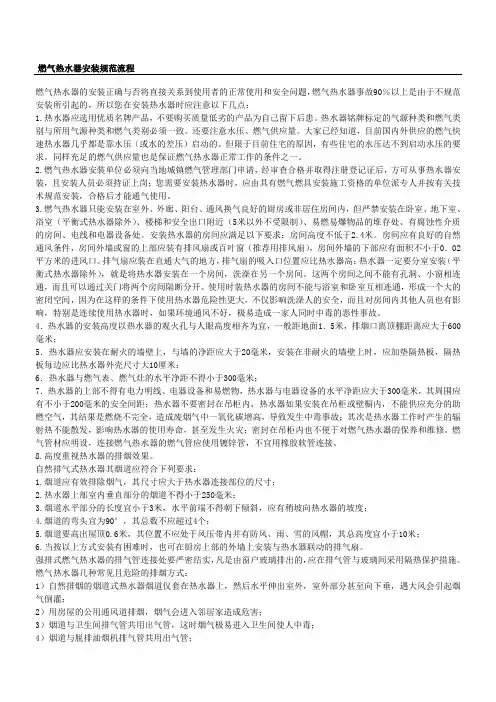

燃气热水器安装规范流程WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-燃气热水器安装规范流程燃气热水器的安装正确与否将直接关系到使用者的正常使用和安全问题，燃气热水器事故90％以上是由于不规范安装所引起的，所以您在安装热水器时应注意以下几点：1.热水器应选用优质名牌产品，不要购买质量低劣的产品为自己留下后患。

热水器铭牌标定的气源种类和燃气类别与所用气源种类和燃气类别必须一致。

还要注意水压、燃气供应量。

大家已经知道，目前国内外供应的燃气快速热水器几乎都是靠水压（或水的差压）启动的。

但限于目前住宅的原因，有些住宅的水压达不到启动水压的要求。

同样充足的燃气供应量也是保证燃气热水器正常工作的条件之一。

2. 燃气热水器安装单位必须向当地城镇燃气管理部门申请，经审查合格并取得注册登记证后，方可从事热水器安装，且安装人员必须持证上岗；您需要安装热水器时，应由具有燃气燃具安装施工资格的单位派专人并按有关技术规范安装，合格后才能通气使用。

3. 燃气热水器只能安装在室外、外廊、阳台、通风换气良好的厨房或非居住房间内，但严禁安装在卧室、地下室、浴室（平衡式热水器除外）、楼梯和安全出口附近（5米以外不受限制）、易燃易爆物品的堆存处、有腐蚀性介质的房间、电线和电器设备处。

安装热水器的房间应满足以下要求：房间高度不低于米。

房间应有良好的自然通风条件，房间外墙或窗的上部应装有排风扇或百叶窗（推荐用排风扇），房间外墙的下部应有面积不小于0．02平方米的进风口。

排气扇应装在直通大气的地方，排气扇的吸入口位置应比热水器高；热水器一定要分室安装（平衡式热水器除外），就是将热水器安装在一个房间，洗澡在另一个房间。

这两个房间之间不能有孔洞、小窗相连通，而且可以通过关门将两个房间隔断分开。

使用时装热水器的房间不能与浴室和卧室互相连通，形成一个大的密闭空间，因为在这样的条件下使用热水器危险性更大，不仅影响洗澡人的安全，而且对房间内其他人员也有影响，特别是连续使用热水器时，如果环境通风不好，极易造成一家人同时中毒的恶性事故。

商用燃气容积式热水器说明书本说明书适用于自由能商用冷凝燃气容积式热水湿背式多回程火管 换热系列产品，具体型号请参见适用型号说明。

商用冷凝燃气容积式热水器是指采用燃气作为能源，通过燃气燃烧 产生热量进行初次热交换及二次冷凝高效利用烟气温度将贮存在大容量内 胆里的冷水加热，等内胆里的水达到预定温度后保温储存,以达到生活、 采暖、生产工艺等热水要求的设备，功率在42KW —99KW ,排烟温度在 70摄氏度以内，是一种新型热水节能设备。

该技术主要特点：容积式燃气热水器 正面1、高效节能，减少运行能耗费用。

2、全自动，可靠安全：燃气控制系统，全自动控制点火、燃烧，停气后来气5分钟自动点火，系统稳定、操作简便、可靠性高。

3、自动恒温控制，全自动运行：热水器采用自动恒温控制装置，一经开机便进入全自动运行状态，自动恒温、性能稳定、无需看管。

当水温低于设定温度，则燃气自动点燃进行加热；当水温达到设定温度，则热水器自动停机。

4、燃气自动稳压功能：当燃气进气压力在一定范围内（不同气种范围不同）变化时，热水器的出口压力将保持稳定，维持热水器的热负荷不变。

5、熄火保护功能：如因意外点不燃火或停气导致熄火，热水器都会自动切断燃气供应并关闭。

6、超温自动断气：当热水器内的水温因异常达到85弋时，燃气自动切断，热水器自动停机。

出现此种情况时只有等待热水器温度降低后该装置才自动复位，再次加热需要重新启动热水器。

7、温度/压力安全阀：当热水器的水温如意外达到9CTC或水压超过O.SMPa ,安全阀均会自动打开，泄放过高温度或过高压力。

8、节能环保：低负荷设计，耗气量低，采用加厚型聚氨酯无氟整体发泡保温层，高效节能，并且氧气消耗量和CO等废气排放量低于国家标准。

9、环保：商用冷凝燃气容积式热水器采用了逆流腔及回流腔结构，有效延长了高温烟气与内胆进行热交换的流程，致使排放烟气的温度降至水蒸气露点温度以下，充分利用了高温烟气中水蒸气的气化潜热，使燃气燃烧产生的热量被充分利用，提高了热水器整机工作热效率，大大的降低了烟气排烟温度，使燃烧更充分，使排放的烟气更环保；同时，在热水器的保温维持状态期间，由于逆流腔的作用，其上部高温气流不易逆流至下部，因而很难通过回流腔及排烟口与周边环境形成对流,从而减少了维持热负荷消耗，保温状态时节能40%左右。

燃气热水器安装规范流程燃气热水器的安装正确与否将直接关系到使用者的正常使用和安全问题，燃气热水器事故90％以上是由于不规范安装所引起的，所以您在安装热水器时应注意以下几点：1.热水器应选用优质名牌产品，不要购买质量低劣的产品为自己留下后患。

热水器铭牌标定的气源种类和燃气类别与所用气源种类和燃气类别必须一致。

还要注意水压、燃气供应量。

大家已经知道，目前国内外供应的燃气快速热水器几乎都是靠水压（或水的差压）启动的。

但限于目前住宅的原因，有些住宅的水压达不到启动水压的要求。

同样充足的燃气供应量也是保证燃气热水器正常工作的条件之一。

2.燃气热水器安装单位必须向当地城镇燃气管理部门申请，经审查合格并取得注册登记证后，方可从事热水器安装，且安装人员必须持证上岗；您需要安装热水器时，应由具有燃气燃具安装施工资格的单位派专人并按有关技术规范安装，合格后才能通气使用。

3.燃气热水器只能安装在室外、外廊、阳台、通风换气良好的厨房或非居住房间内，但严禁安装在卧室、地下室、浴室（平衡式热水器除外）、楼梯和安全出口附近（5米以外不受限制）、易燃易爆物品的堆存处、有腐蚀性介质的房间、电线和电器设备处。

安装热水器的房间应满足以下要求：房间高度不低于2.4米。

房间应有良好的自然通风条件，房间外墙或窗的上部应装有排风扇或百叶窗（推荐用排风扇），房间外墙的下部应有面积不小于0．02平方米的进风口。

排气扇应装在直通大气的地方，排气扇的吸入口位置应比热水器高；热水器一定要分室安装（平衡式热水器除外），就是将热水器安装在一个房间，洗澡在另一个房间。

这两个房间之间不能有孔洞、小窗相连通，而且可以通过关门将两个房间隔断分开。

使用时装热水器的房间不能与浴室和卧室互相连通，形成一个大的密闭空间，因为在这样的条件下使用热水器危险性更大，不仅影响洗澡人的安全，而且对房间内其他人员也有影响，特别是连续使用热水器时，如果环境通风不好，极易造成一家人同时中毒的恶性事故。

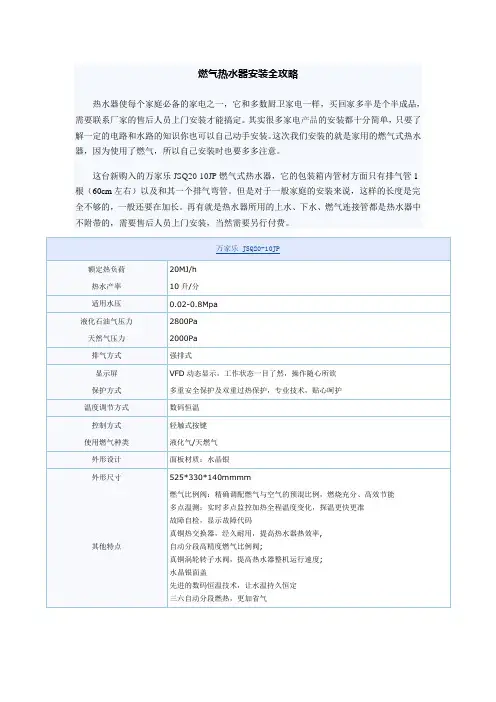

燃气热水器安装全攻略热水器使每个家庭必备的家电之一，它和多数厨卫家电一样，买回家多半是个半成品，需要联系厂家的售后人员上门安装才能搞定。

其实很多家电产品的安装都十分简单，只要了解一定的电路和水路的知识你也可以自己动手安装。

这次我们安装的就是家用的燃气式热水器，因为使用了燃气，所以自己安装时也要多多注意。

这台新购入的万家乐JSQ20-10JP燃气式热水器，它的包装箱内管材方面只有排气管1根（60cm左右）以及和其一个排气弯管。

但是对于一般家庭的安装来说，这样的长度是完全不够的，一般还要在加长。

再有就是热水器所用的上水、下水、燃气连接管都是热水器中不附带的，需要售后人员上门安装，当然需要另行付费。

万家乐 JSQ20-10JP额定热负荷20MJ/h热水产率10升/分适用水压0.02-0.8Mpa液化石油气压力2800Pa天然气压力2000Pa排气方式强排式显示屏VFD动态显示，工作状态一目了然，操作随心所欲保护方式多重安全保护及双重过热保护，专业技术，贴心呵护温度调节方式数码恒温控制方式轻触式按键使用燃气种类液化气/天燃气外形设计面板材质：水晶银外形尺寸525*330*140mmmm其他特点燃气比例阀：精确调配燃气与空气的预混比例，燃烧充分、高效节能多点温测：实时多点监控加热全程温度变化，探温更快更准故障自检，显示故障代码真铜热交换器，经久耐用，提高热水器热效率,自动分段高精度燃气比例阀;真铜涡轮转子水阀，提高热水器整机运行速度;水晶银面盖先进的数码恒温技术，让水温持久恒定三六自动分段燃热，更加省气商家售后人员上门的安装的话，上水、下水管是几十元一根，排气管的售价类似。

按照这次安装的情况来看，全部的费用要200-300元。

在走了几家五金商店后，一般的管材价格只要几元一根（价格也和质量息息相关，同等价位的情况下，售后还是会高一点），所以笔者决定自己安装这个燃气热水器。

注意：1.故名思议燃气热水器以燃气为能源，所以它存在一定的安全隐患，安装时一定要注意密封好排气管之间的缝隙和使用时的通风（安装位置也要通风）。

燃气热水器安装规范要求【建筑工程类独家文档首发】燃气热水器安装是一件十分重要的事情，一定安装出现问题，将会导致进气、出烟存在很多的问题，所以在安装燃气热水器的时候首先了解燃气热水器安装规范是一件十分重要的事情，所以在这里为大家介绍一下燃气热水器安装规范，希望对大家了解燃气热水器安装规范有所帮助。

1.燃气热水器服务的资质1.1燃气热水器的服务必须按照当地燃气管理部门规定的流程进行操作; 1.2从事燃气热水器安装的服务单位，必须具备有效的燃气资质;从事燃气热水器安装的服务人员，备有效的燃气上岗证，同时必须通过公司的燃气知识训。

2.燃气热水器安装环境的选择2.1下列房间和部位严禁安装燃气热水器n 卧室、地下室、车库n 浴室楼梯、安全通道等易燃、易爆物品堆存处有腐蚀介质的房间电线、电器设备处n 室外浴室等密闭空间禁止安装燃气热水器(平衡式除外)，是因为虽然烟道将烟气排至室外，但在室外刮风时，仍有可能产生倒烟，危机室内人身安全;同时由于现代建筑物气密性越来越好，当厨房或其他居室进行换气时，使浴室变为负压，造成烟气逆流，污染室内空气。

非平衡式热水器燃烧需要消耗室内氧气，容易导致缺氧和因燃烧不充分造成的一氧化碳中毒。

2.2下列房间和部位可安装燃气热水器n 厨房n 等同于室内的外廊、阳台(考虑防冻要求，应有防风、雨、雪的设施)n 其他具有良好通风排烟条件的室内空间2.3其他注意事项2.3.1 请将热水器安装在周围无障碍物，不会阻碍空气流通的场所，否则可能导致不完全燃烧。

不要将本热水器安装在沙土或灰尘容易积聚的地方，否则可能影响热水器的风机工作状态;2.3.3 安装本热水器时应使其排气不会受到抽风扇和炉灶通风罩的等排出的气流影响;请勿将机器安装在抽风扇与煤气灶之间，否则可能引起故障和不完全燃烧。

2.3.4 避免将本热水器安装在其噪音及排气的热气流会烦扰相邻住户的地方;2.3.5 安装前请按照热水器的排烟要求，检查确认所选定的安装位置可以合理的安装排烟管;2.3.6 热水器安装位置应便于查看、维修保养及满足防火要求。

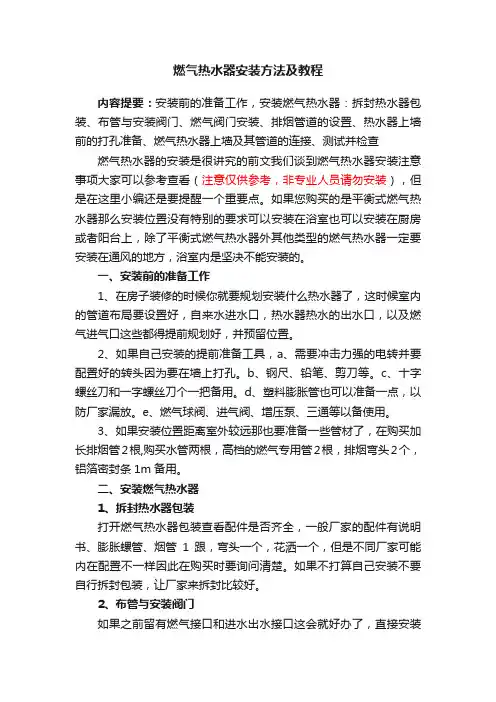

燃气热水器安装方法及教程内容提要：安装前的准备工作，安装燃气热水器：拆封热水器包装、布管与安装阀门、燃气阀门安装、排烟管道的设置、热水器上墙前的打孔准备、燃气热水器上墙及其管道的连接、测试并检查燃气热水器的安装是很讲究的前文我们谈到燃气热水器安装注意事项大家可以参考查看（注意仅供参考，非专业人员请勿安装），但是在这里小编还是要提醒一个重要点。

如果您购买的是平衡式燃气热水器那么安装位置没有特别的要求可以安装在浴室也可以安装在厨房或者阳台上，除了平衡式燃气热水器外其他类型的燃气热水器一定要安装在通风的地方，浴室内是坚决不能安装的。

一、安装前的准备工作1、在房子装修的时候你就要规划安装什么热水器了，这时候室内的管道布局要设置好，自来水进水口，热水器热水的出水口，以及燃气进气口这些都得提前规划好，并预留位置。

2、如果自己安装的提前准备工具，a、需要冲击力强的电转并要配置好的转头因为要在墙上打孔。

b、钢尺、铅笔、剪刀等。

c、十字螺丝刀和一字螺丝刀个一把备用。

d、塑料膨胀管也可以准备一点，以防厂家漏放。

e、燃气球阀、进气阀、增压泵、三通等以备使用。

3、如果安装位置距离室外较远那也要准备一些管材了，在购买加长排烟管2根,购买水管两根，高档的燃气专用管2根，排烟弯头2个，铝箔密封条1m备用。

二、安装燃气热水器1、拆封热水器包装打开燃气热水器包装查看配件是否齐全，一般厂家的配件有说明书、膨胀螺管、烟管1跟，弯头一个，花洒一个，但是不同厂家可能内在配置不一样因此在购买时要询问清楚。

如果不打算自己安装不要自行拆封包装，让厂家来拆封比较好。

2、布管与安装阀门如果之前留有燃气接口和进水出水接口这会就好办了，直接安装冷水阀和热水阀门即可，在安装时通常遵循的是左热右冷的原则，在安装阀门时切忌要关闭家里的总进水阀和进气阀以免出现“水漫金山”的状况。

3、燃气阀门安装这一步需要将进气管与家里的气表相链接。

注意在安装前关闭燃气进气总阀，家里燃气供应灶具的同时也要供应燃气热水器，因此需要在气表的燃气出口接一个三通阀以便同时供应灶具和燃气热水器。

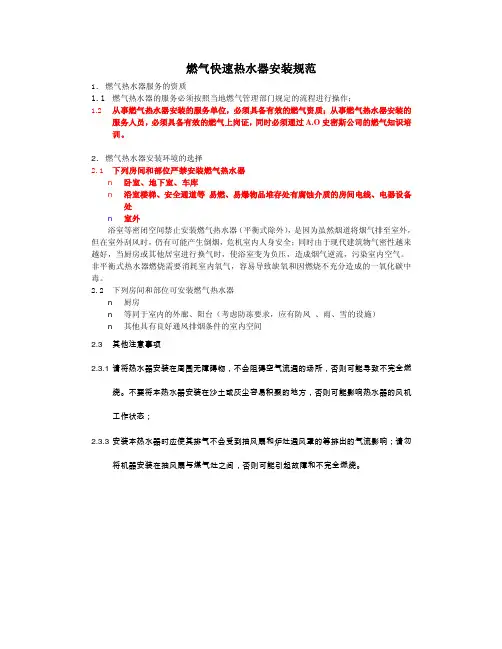

燃气快速热水器安装规范1．燃气热水器服务的资质1.1 燃气热水器的服务必须按照当地燃气管理部门规定的流程进行操作；1.2 从事燃气热水器安装的服务单位，必须具备有效的燃气资质；从事燃气热水器安装的服务人员，必须具备有效的燃气上岗证，同时必须通过A.O史密斯公司的燃气知识培训。

2．燃气热水器安装环境的选择2.1 下列房间和部位严禁安装燃气热水器n 卧室、地下室、车库n 浴室楼梯、安全通道等易燃、易爆物品堆存处有腐蚀介质的房间电线、电器设备处n 室外浴室等密闭空间禁止安装燃气热水器（平衡式除外），是因为虽然烟道将烟气排至室外，但在室外刮风时，仍有可能产生倒烟，危机室内人身安全；同时由于现代建筑物气密性越来越好，当厨房或其他居室进行换气时，使浴室变为负压，造成烟气逆流，污染室内空气。

非平衡式热水器燃烧需要消耗室内氧气，容易导致缺氧和因燃烧不充分造成的一氧化碳中毒。

2.2 下列房间和部位可安装燃气热水器n 厨房n 等同于室内的外廊、阳台（考虑防冻要求，应有防风、雨、雪的设施）n 其他具有良好通风排烟条件的室内空间2.3 其他注意事项2.3.1 请将热水器安装在周围无障碍物，不会阻碍空气流通的场所，否则可能导致不完全燃烧。

不要将本热水器安装在沙土或灰尘容易积聚的地方，否则可能影响热水器的风机工作状态；2.3.3 安装本热水器时应使其排气不会受到抽风扇和炉灶通风罩的等排出的气流影响；请勿将机器安装在抽风扇与煤气灶之间，否则可能引起故障和不完全燃烧。

2.3.4 避免将本热水器安装在其噪音及排气的热气流会烦扰相邻住户的地方；2.3.5 安装前请按照热水器的排烟要求，检查确认所选定的安装位置可以合理的安装排烟管；2.3.6 热水器安装位置应便于查看、维修保养及满足防火要求。

3．热水器的排烟要求3.1 严禁在不具备安装排烟管的条件下，安装机器本体。

例如尚未预留烟道孔，则应该待烟道孔预留后，再安装机器本体及排烟管；3.2 排烟管的材料应是由非燃烧、耐热、耐腐蚀的材料制成。

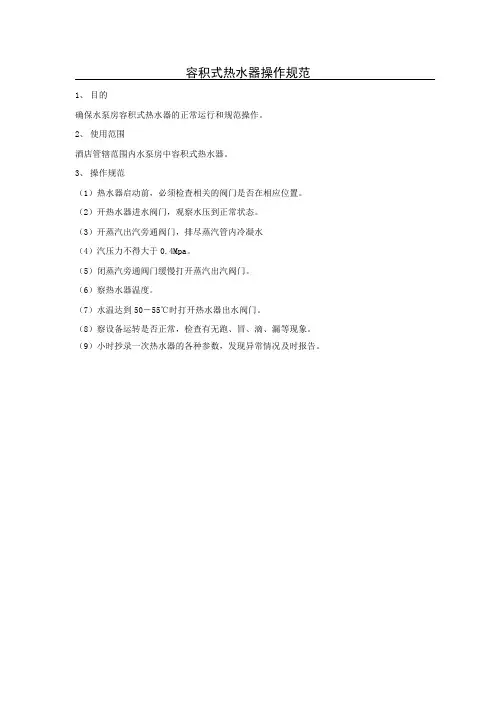

容积式热水器操作规范1、目的
确保水泵房容积式热水器的正常运行和规范操作。

2、使用范围
酒店管辖范围内水泵房中容积式热水器。

3、操作规范
（1）热水器启动前，必须检查相关的阀门是否在相应位置。

（2）开热水器进水阀门，观察水压到正常状态。

（3）开蒸汽出汽旁通阀门，排尽蒸汽管内冷凝水
（4）汽压力不得大于0.4Mpa。

（5）闭蒸汽旁通阀门缓慢打开蒸汽出汽阀门。

（6）察热水器温度。

（7）水温达到50－55℃时打开热水器出水阀门。

（8）察设备运转是否正常，检查有无跑、冒、滴、漏等现象。

（9）小时抄录一次热水器的各种参数，发现异常情况及时报告。

• When 2 or more units are installed, maintain a minimum distanceof 900mm between the verticalterminationsWALL TERMINAL600mmA = 350mmWALL TERMINALB = 290mmA- CENTRE TO CENTRE DISTANCE BETWEEN FLUES OF ADJACENT UNITS (in mm) B- MINIMUM DISTANCE BETWEEN FLUE EXHAUST AND INLET OF ADJACENT UNIT (in mm)2. Carefully remove the pump cover byundoing the screws down each sideof the cover, care must be taken tosupport the cover when undoing thelast screws3. Remove the two screws and washersfrom the face of the lower bracket Outdoor Bracket Indoor Bracket5. For Indoor units, fit the Indoormounting brackets to the tank withthe 8 screws and washers for the topbracket and the 4 screws and washersfor the bottom bracket.DO NOT OVERTIGHTEN SCREWS11. Plug the unit into the spare switchedoutlet, leave it switched OFF until the commissioning stage 12. Apply 3 to 4 layers of gas thread tapeon the ¾” male gas connection on the heater13. Connect the ¾” M&F adaptor that iscable tied to the braided gas hose and tighten to 30Nm, ensure that the gas connection on the heater is securely supported with a spanner whentightening the gas adaptor to ensure that the heater does not get damaged during the tightening process9.Ensure that the burner unit is sitting on the tabs of the upper bracket, let the burner unit hang and rest against the lower bracketThis connection point is recommended forall installs The 1¼" brass plug that was supplied inthe Installation kit should befitted to the unused inlet water connection. Insulation:AS/NZS 3500.4 specifies minimum requirements for the insulation of piping associated with storage water heaters.It is recommended that all Cold water pipes after the Ring Main return connection are insulated. Cold water pipes installed outdoors should be insulated with UV stabilised weather resistant insulationH O T W A T E R O U T L E T B U I L D I N G R E T U R NC O LD W A TE RH O T W A T E R O U T L E TB U I L D I N G R E T U R NC O LD W A TE RI S O L A T I N G V A L V EE X P A N S I O N C O N T R O L V A L V EN O N -R E T U R N V A L V EI S O L A T I N G V A L V EG P O (240 V )O P T I O N A L A L T E R N A T E C O L D W A T E R I N L E T O R B U I L D I N G R E T U R N C O N N E C T I O NI S O L A T I N G V A L V EH O T W A T E R O U T L E TB U I L D I N G R E T U R NW A T E RG A SPRESS:when finished adjustingto increase thewhen finished adjusting pressingSpecifications and materials are subject to change without notice Images are representative only and some items omitted/simplified for clarity* Maximum temperature12ON=OFF=75 CCARE MUST BE TAKEN NOT TO OVER TIGHTEN THEPage 1 of 1。

详图细解：燃气热水器安装要求和方法
热水器现在已经走进了千家万户，现在的家庭都装上了热水器，热水器使用起来特别的方使，只要一按就马上有热水流出来了，让生活变得更便宜利了，现在我们一起来看看燃气热水器安装要求吧，因为如果安装不当是十分危险的。

曾级经有很多人就是因没有正确使用燃气热水器，或者说燃气热水器的安装没有按照燃气热水器的安装要求来做。

购买热水器的时候都是会有专人来安装的，不过也有一些人搬家了，就自己安装燃气热水器了，自己不看一下燃气热水器，哪是不行的。

燃气热水器安装要求一定要把排气管装伸到室外去，因为了燃气热水器烧的是煤气，会产生大量的二氧化碳和一氧化碳。

如果不把排气管伸出室外，就会把这些毒气排在室内，如果人们吸入过多，会中毒昏倒的，如果没有发现，就会出人命
令的。

同时有些燃气热水器是是有排气扇的，这个排气扇就需要用电，这个电源一定要安装在水浅不到的地方，否则也容易发生漏电危险。

装好后还要用肥皂水去检查有没有漏气。
