设计概论考卷（最全）一、选择题（每题2分，共20分）A. 形状B. 色彩C. 材质D. 结构A. 构成主义B. 现代主义C. 抽象表现主义D. 浪漫主义A. PhotoshopB. IllustratorC. AutoCADD. SketchUpA. 对比原则B. 重复原则C. 简洁原则D. 平衡原则A. 《考工记》B. 《园冶》C. 《天工开物》D. 《设计心理学》A. 米斯·凡德洛B. 路易斯·康C. 查尔斯·伊姆斯D. 卡尔·马克思A. 北欧风格B. 意大利风格C. 巴洛克风格D. 哥特风格A. 调研B. 分析C. 构思D. 生产A. 创新性B. 实用性C. 美观性D. 经济性A. 尊重原创B. 注重沟通C. 拒绝抄袭D. 追求利润最大化二、填空题（每题2分，共20分）1. 设计是一种创造性活动，它包括________、________和________三个阶段。
2. 设计的三大要素是________、________和________。
3. 设计思维主要包括________思维、________思维和________思维。
4. 设计师在进行设计时，需要遵循________原则、________原则和________原则。
5. 我国古代设计著作《考工记》主要讲述了________、________和________等方面的内容。
6. 现代主义设计起源于________，其代表人物有________、________等。
7. 设计评价的标准包括________、________、________和________。
8. 设计师在职业生涯中应遵循的职业道德有________、________、________等。
9. 设计教育主要包括________教育、________教育和________教育。
10. 可持续发展设计理念强调________、________和________。
逻辑设计考试题库及答案一、单项选择题（每题2分，共20分）1. 在逻辑设计中，以下哪个选项不是布尔代数的基本运算？A. 与运算B. 或运算C. 非运算D. 模运算答案：D2. 逻辑门电路中的“与门”输出为高电平的条件是什么？A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A3. 以下哪个逻辑门电路可以实现“异或”功能？A. 与非门B. 或非门C. 非门D. 与或非门答案：A4. 在数字电路中，若要实现一个二进制计数器，至少需要几个触发器？A. 1B. 2C. 3D. 4答案：B5. 逻辑设计中，使用卡诺图化简逻辑表达式的主要目的是什么？A. 增加电路复杂度B. 减少逻辑门数量C. 提高电路速度D. 增加电路功耗答案：B6. 一个完整的逻辑设计流程通常包括哪些步骤？A. 问题定义、逻辑表达式、电路实现B. 问题定义、电路实现、逻辑表达式C. 逻辑表达式、问题定义、电路实现D. 电路实现、逻辑表达式、问题定义答案：A7. 在布尔代数中，德摩根定律描述了哪两种运算之间的关系？A. 与和或B. 与和非C. 或和非D. 与和异或答案：C8. 逻辑门电路中的“或门”输出为低电平的条件是什么？A. 所有输入都为低电平B. 至少一个输入为低电平C. 所有输入都为高电平D. 至少一个输入为高电平答案：A9. 在逻辑设计中，若要实现一个三输入的“与”逻辑功能，需要使用多少个二输入的“与”门？A. 1B. 2C. 3D. 4答案：B10. 逻辑设计中，使用布尔代数化简逻辑表达式的主要目的是什么？A. 增加电路复杂度B. 减少逻辑门数量C. 提高电路速度D. 增加电路功耗答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是逻辑设计中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：ABCD2. 在逻辑设计中，以下哪些因素会影响电路的性能？A. 逻辑门的数量B. 电路的功耗C. 电路的复杂度D. 电路的布局答案：ABCD3. 以下哪些是逻辑设计中常用的化简方法？A. 卡诺图B. 奎因-麦克拉斯基方法C. 代数法D. 真值表法答案：ABCD4. 在逻辑设计中，以下哪些是实现二进制计数器的常用触发器？A. RS触发器B. JK触发器C. D触发器D. T触发器答案：BCD5. 在逻辑设计中，以下哪些是布尔代数的基本规则？A. 幂等律B. 交换律C. 德摩根定律D. 吸收律答案：ABCD三、填空题（每题2分，共20分）1. 在逻辑设计中，一个三输入的“或”逻辑门可以用______个二输入的“或”门实现。
专升本"数字电路与逻辑设计"模拟题试卷一. 〔共75题,共150分〕1. 十进制数12.75用二进制表示应为:〔〕〔2分〕A.1010.10B.1100.11C.1010.011D.1100.01*检查答案标准答案：B2. 无符号位的十六进制数减法(A9)l6-(8A)16=〔〕〔2分〕A.(19)16B.(1F)l6C.(25)16D.(29)16*检查答案标准答案：B3. 十进制数15用2421 BCD码可以表示为〔〕。
〔2分〕A.00001111B.01001000C.00011011D.00010101*检查答案标准答案：C4. 8421 BCD码01010001.0101对应的二进制数为 ( ) 〔2分〕A.100100.01B.110011.10C.101110.01D.110110.10*检查答案标准答案：B5. 二进制数-0110的反码是〔最高位是符号位〕〔〕〔2分〕A.10110B.11001C.11010D.00110*检查答案标准答案：B6. 如果状态A与B，C与D分别构成等效对，则能构成状态等效类的是〔〕〔2分〕A.ABB.ABCC.BCDD.ABCD*检查答案标准答案：A7. 四个变量可以构成多少个最小项？〔〕〔2分〕A.4个B.8个C.15个D.16个*检查答案标准答案：D8. 逻辑函数Y=可化简为:( ) 〔2分〕A.B.C.C+ABD.B+AC*检查答案标准答案：D9. 逻辑函数F(A,B,C) = AB＋BC+AC的标准表达式是( ) 〔2分〕A.∑m(3,5,6,7)B.∑m(0,1,2,4)C.∏m(1,3,5,7)D.∑M(0,2,4,6)*检查答案标准答案：A10. 函数，则其反函数( ) 〔2分〕A.B.C.D.*检查答案标准答案：B11. 逻辑函数等于〔〕〔2分〕A.B.BC.1D.0*检查答案标准答案：B12. 三变量构成的逻辑函数的最小项m1和最小项m7一定满足( ) 〔2分〕A.B.C.D.*检查答案标准答案：C13. 以下列图为OC门组成的线与电路其输出F为〔2分〕A.0B.1C.D.*检查答案标准答案：B14. 要求RS触发器〔R、S均为高电平有效〕状态由0 →1，其输入信号为〔〕。

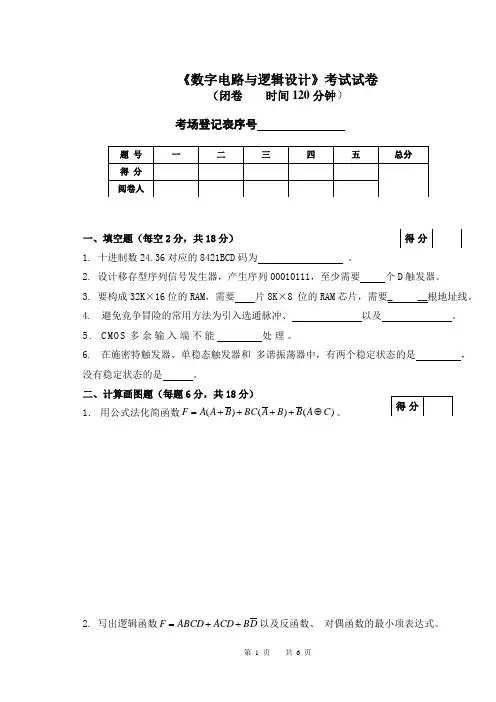

《数字电路与逻辑设计》考试试卷（闭卷 时间120分钟）考场登记表序号一、填空题（每空2分，共18分）1. 十进制数24.36对应的8421BCD 码为。
2. 设计移存型序列信号发生器，产生序列00010111，至少需要 个D 触发器。
3. 要构成32K ×16位的RAM ，需要片8K ×8 位的RAM 芯片，需要_ __根地址线。
4. 避免竞争冒险的常用方法为引入选通脉冲、 以及 。
5. C MO S 多余输入端不能 处理。
6. 在施密特触发器、单稳态触发器和 多谐振荡器中，有两个稳定状态的是 ，没有稳定状态的是 。
二、计算画图题（每题6分，共18分）1． 用公式法化简函数()()()F A A B BC A B B A C =++++⊕。
2. 写出逻辑函数F ABCD ACD BD =++以及反函数、 对偶函数的最小项表达式。
3. 已知主从JK 触发器输入端J 、K 和CP 的电压波形如图1所示，试画出Q 端对应的电压波形。
设触发器的初始状态为0。
图1三、分析题（每题12分，共24分）院/系 年级 专业 姓名 学号答 题 勿 超 装 订 线 ------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------1.分析图2中所示时序电路的逻辑功能。
要求分别给出驱动方程，状态转移方程，输出方程，并列出状态转移表。
图22. 分析图3所示由集成4位二进制计数器74LS161和集成2线-4线译码器构成的电路。
设时钟频率f cp = 90KHZ，说明当译码器的地址输入AB分别为00、01、10、11时，74LS161的输出频率f各是多少？下面给出了74LS161的功能表。
