维修电工高级技能鉴定实际操作电工是进行电力设备安装、维护和修理的专业人员，拥有高级技能的电工在实际操作中能够熟练、快速地解决各种电器故障，确保电力设备的正常运行。
以下是一种可能的维修电工高级技能鉴定实际操作。
实际操作流程如下：1.故障排查首先，接到维修任务后，电工需要仔细听取用户的故障描述，并观察设备的现象。
然后，根据用户的描述和观察到的现象，分析故障可能的原因，并进行初步排查。
例如，如果用户报告设备无法正常工作，电工需要检查电源是否正常、线路是否完好以及设备的主要部件是否出现故障等。
2.测量和检查在进行实际操作之前，电工需要使用合适的测量仪器进行检查和测量。
例如，电工可以使用电压表、电流表和欧姆表等仪器来测量电源的电压和电流，检查线路的电阻和连通性，以及设备内部的电阻和电容等。
通过测量和检查，电工可以进一步确定故障所在，以及可能的原因。
3.故障修复在确定故障所在和可能的原因后，电工需要进行相应的修复。
修复的过程可能包括更换故障部件、修复电路连接、调整电器参数等。
在进行修复时，电工需要注意保证自己的安全，并按照正确的操作步骤进行。
修复完成后，电工需要测试修复结果，确保故障得到解决。
4.系统测试完成故障修复后，电工需要进行系统测试，确保设备的正常运行。
系统测试可能包括设备的各项功能测试、负载测试、温度测试等。
通过系统测试，电工可以确定设备是否完全修复，并作出进一步的调整和操作。
5.故障记录和报告最后，电工需要记录故障的详细信息，包括故障描述、排查过程、修复过程和测试结果等。
故障记录可以供以后的维修参考，并帮助电工总结经验和教训。
电工还需要向用户提交一份故障报告，说明故障的原因和修复结果，以及对设备的进一步建议和维护措施等。
以上是一种可能的维修电工高级技能鉴定实际操作，通过这样的实际操作，可以评估电工的维修能力和技术水平。
高级技能的电工在实际操作中能够熟练、快速地解决各种电器故障，确保电力设备的正常运行。
电工高级技师实操题
1. 请描述如何进行三相电机的星角转换。
2. 请说明在电气设备安装中，接地线的作用和连接方法。
3. 请解释什么是电气故障的“单相接地故障”，并说明排除方法。
4. 请描述在配电箱安装中，如何正确连接断路器和接地线。
5. 请说明在现场施工中，如何进行安全用电，防止电路过载和短路。
以上题目涉及了电机连接、接地线的作用和安装、故障排除方法、配电箱安装和安全用电等内容。
对于这些实操题目，考生需要结合实际操作经验，详细描述操作步骤、注意事项以及相关安全规范，以确保对电工高级技师实操题的全面理解和正确回答。
附件1：电力行业特有职业（工种）高级技师鉴定考评办法第一章总则第一条为进一步完善电力行业特有职业（工种）高级技师鉴定考评制度，根据原劳动和社会保障部《关于开展技师考评社会化管理试点工作的通知》（劳社厅发［1999］25号）、《关于健全技能人才评价体系推进职业技能鉴定工作和职业资格证书制度建设的意见》（劳社部发［2004］15号）和《电力行业职业资格证书核发管理办法》等文件规定，结合电力行业实际情况制定本办法。
第二条高级技师是在技术密集、工艺复杂的职业（工种）中设置的技能等级（国家职业资格一级）。
电力行业特有职业（工种）高级技师名称设置见附件1。
第三条高级技师鉴定考评遵循标准统一、自主报名、专业考评、综合评审的原则。
第二章机构设置及职责第四条电力行业设电力行业高级技师资格评审委员会，下设评审委员会办公室和各专业专家评审委员会。
（一）电力行业高级技师资格评审委员会由电力行业职业技能鉴定指导中心（以下简称“指导中心”）负责组建。
设主任1人，副主任1人，委员若干。
主任由中国电力企业联合会领导担任，副主任由电力行业职业技能鉴定指导中心主任担任，委员由国家电网公司、中国南方电网有限公司、各发电集团公司、各水电建设集团公司人力资源部负责人组成。
其主要职责是：1、全面负责电力行业高级技师资格评审工作，制定电力行业高级技师资格评审有关政策、规定；2、指导评审委员会办公室和各专业专家评审委员会工作；3、组织开展电力行业高级技师鉴定考评工作，并对各专业专家评审委员会的评审结果进行审核、认定；4、协调解决电力行业高级技师资格评审工作中出现的问题。
（二）评审委员会办公室设在电力行业职业技能鉴定指导中心，由指导中心代章。
其主要职责是：1、负责电力行业高级技师资格考核评审日常管理工作；2、负责高级技师申报材料接收、初审、汇总、分类工作；3、负责评审专家数据库的更新和管理。
（三）各专业专家评审委员会根据电力行业特有职业（工种）属性划分。
电力电缆工高级技师技能考核实操（答辩）部分一、如何进行电缆缺陷的管理？参考答案：电缆设备缺陷是指已投入运行或备用的电缆线路和附属设备有威胁安全运行的异常现象，但尚未造成故障。
为确保电缆线路的安全运行，必须对电缆缺陷进行有效的管理，及时发现和消除电缆缺陷，提高电缆线路的健康水平。
为此，电缆运行管理部门应建立完整电缆缺陷管理制度。
按电缆设备缺陷对电缆线路的安全运行的影响程度，一般将电缆设备缺陷分为危急、严重、一般三类统计处理。
危急缺陷是指缺陷情况特别严重，设备已不能继续安全运行，必须立即消除或采取必要安全技术措施进行临时处理，否则可能导致设备损坏及停电事故的缺陷。
严重缺陷是指缺陷性质比较严重，虽尚可继续运行，但可能在短期内发生事故，需尽快消除的缺陷。
这类缺陷应安排在一周内消缺，消缺前应加强监视。
一般缺陷，为性质一般、情况轻微，近期内对安全运行影响不大，可列入月度检修计划，在一个季度内处理。
在电缆缺陷管理制度中，要制定消除缺陷的规范流程对电缆缺陷的发现、汇报、登录、安排处理、消缺信息反馈，缺陷消除等规范化管理，明确各部门的职责，建立缺陷处理闭环管理系统。
二、如何编制电缆的运行、维护与检修计划？参考答案：城市电缆网必须贯彻“N—1的安全原则”，对于特别重要的地区，要求达到N —2。
同时，结合本地区设备的具体情况作适当的调整。
经常性的运行和维护工作，必须根据线路检查和试验结果，以及历年事故分析所提出的反事故对策，编制年度电缆线路的维修计划、计划内容应包括工作项目、工作进度、劳动力安排、材料准备和主要材料消耗数量、总的工作量应该从下列诸方面考虑：1、年平均供电故障次数。
2、年平均定期预防性试验击穿的次数。
3、拟加以改装的有缺陷的接头或终端数量。
4、根据各电压等级电缆线路的运行状况分析和反事故对策提出的措施。
5、根据线路巡视、温度测量、负荷检查等提出的措施。
6、有关防止电缆腐蚀的工作。
7、配合供电线路更换电杆或配电变压器的年平均工作量。

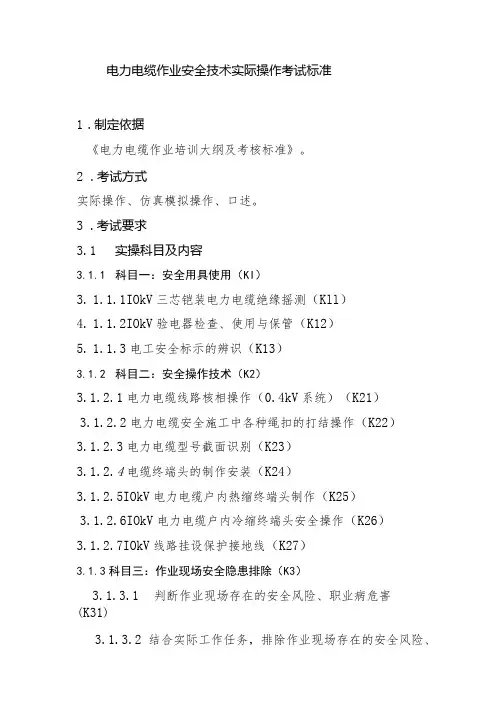

电力电缆作业安全技术实际操作考试标准1.制定依据《电力电缆作业培训大纲及考核标准》。
2.考试方式实际操作、仿真模拟操作、口述。
3.考试要求3.1实操科目及内容3.1.1科目一：安全用具使用（KI）3.1.1.1IOkV三芯铠装电力电缆绝缘摇测（Kll）4.1.1.2IOkV验电器检查、使用与保管（K12）5.1.1.3电工安全标示的辨识（K13）3.1.2科目二：安全操作技术（K2）3.1.2.1电力电缆线路核相操作（0.4kV系统）（K21）3.1.2.2电力电缆安全施工中各种绳扣的打结操作（K22）3.1.2.3电力电缆型号截面识别（K23）3.1.2.4电缆终端头的制作安装（K24）3.1.2.5IOkV电力电缆户内热缩终端头制作（K25）3.1.2.6IOkV电力电缆户内冷缩终端头安全操作（K26）3.1.2.7IOkV线路挂设保护接地线（K27）3.1.3科目三：作业现场安全隐患排除（K3）3.1.3.1 判断作业现场存在的安全风险、职业病危害(K31)3.1.3.2结合实际工作任务，排除作业现场存在的安全风险、职业病危害(K32)3.1.4科目四：作业现场应急处置(K4)3.1.4.1触电事故现场的应急处理(K41)3.1.4.2单人徒手心肺复苏操作(K42)3.1.4.3灭火器的选择和使用(K43)3.2组卷方式实操试卷从上述四类考题中，各抽取一道实操题组成。
具体题目由考试系统或考生抽取产生。
3.3考试成绩实操考试成绩总分值为100分，80分(含)以上为考试合格；若考题中设置有否决项，否决项未通过，则实操考试不合格。
科目1、科目2、科目3、科目4的分值权重分别为20%、40%、20%、20%o3.4考试时间125分钟。
4.考试内容4.1安全用具使用(K1)4.1.1IOkV三芯铠装电力电缆绝缘摇测(KIl)4.1.1.1考试方式实际操作、口述。
5..1.2考试时间15分钟。
4.1.1.3安全操作步骤(1)按给定的测量任务，选择合适的电工仪表。
电力电缆作业安全技术实际操作考试标准1.制定依据《电力电缆作业培训大纲及考核标准》。
2.考试方式实际操作、仿真模拟操作、口述。
3.考试要求3.1实操科目及内容3.1.1科目一：安全用具使用（K1）3.1.1.1 10kV三芯铠装电力电缆绝缘摇测（K11）3.1.1.2 10kV验电器检查、使用与保管（K12）3.1.1.3 电工安全标示的辨识（K13）3.1.2科目二：安全操作技术（K2）3.1.2.1 电力电缆线路核相操作（0.4kV系统）（K21）3.1.2.2 电力电缆安全施工中各种绳扣的打结操作（K22）3.1.2.3 电力电缆型号截面识别（K23）3.1.2.4 电缆终端头的制作安装（K24）3.1.2.5 10kV电力电缆户内热缩终端头制作（K25）3.1.2.6 10kV电力电缆户内冷缩终端头安全操作（K26）3.1.2.7 10kV线路挂设保护接地线（K27）3.1.3科目三：作业现场安全隐患排除（K3）3.1.3.1 判断作业现场存在的安全风险、职业病危害（K31）3.1.3.2 结合实际工作任务，排除作业现场存在的安全风险、职业病危害（K32）3.1.4科目四：作业现场应急处置（K4）3.1.4.1 触电事故现场的应急处理（K41）3.1.4.2 单人徒手心肺复苏操作（K42）3.1.4.3 灭火器的选择和使用（K43）3.2组卷方式实操试卷从上述四类考题中，各抽取一道实操题组成。
具体题目由考试系统或考生抽取产生。
3.3考试成绩实操考试成绩总分值为100分，80分（含）以上为考试合格；若考题中设置有否决项，否决项未通过，则实操考试不合格。
科目1、科目2、科目3、科目4的分值权重分别为20%、40%、20%、20%。
3.4考试时间125分钟。
4.考试内容4.1安全用具使用（K1）4.1.1 10kV三芯铠装电力电缆绝缘摇测（K11）4.1.1.1 考试方式实际操作、口述。
4.1.1.2考试时间15分钟。
电力电缆工技师技能考核实操（答辩）部分一、电缆线路的常见故障及分类？参考答案：（一）机械损伤这类故障占电缆事故较大的比例，造成机械损伤的原因主要有以下三种。
（1）直接受外力损坏。
如因进行城市建设、交通运输，或进行地下管线工程的挖土、打桩、起重、搬运中误伤电缆。
（2）在电缆安装过程中损伤：如牵引力过大而拉损电缆，或电缆弯曲过小而损伤绝缘层或屏蔽层。
（3）因其他因素造成损伤：如接头或终端内的绝缘胶膨胀而胀裂外壳或附近电缆护套；未设置适当电缆伸缩弧，因热机械力的作用，致使安装在管口或支架上的电缆护套损伤；因土地沉降引起过大压力，拉断接头或导体；终端瓷套管的破碎；附近因大型机件或行驶车辆的振动使铅包损伤。
（二）绝缘受潮（1）因接头盒或终端盒结构不密封或安装不良而导致进水。
（2）电缆制造不良：电缆金属护套有小孔或裂缝。
（3）金属护套被外物刺穿或腐蚀穿孔。
在故障修理工作中，必须将受潮绝缘清除。
并同时检验导体中有无水分，并予以清除。
（三）绝缘老化。
电缆绝缘长期在电荷热的作用下运行，其物理性能发生变化，导致绝缘强度降低或介质损增加，最终引起绝缘击穿称为绝缘老化。
运行时间超过电缆设计寿命，绝缘发生老化的称为正常老化，属于运行不当而较短年份内发生类似情况的，则作为绝缘过早老化。
（四）过电压因雷击或其他冲击过电压而损坏电缆设备，这种情况在电缆线路上不多见。
一般瞬时3—4倍的过电压对于绝缘良好的电缆不会有影响。
但电缆线路遭受雷击时被击穿的情况还是有的，例如有终端垂直部分的绝缘干枯等，在雷击时可能被击穿。
（五）过热电缆过热有多方面的因素。
电缆过负荷运行（超过电缆载流量或在异常运行方式下），会使电缆发生过热；在电缆比较密集的地段、电缆沟及隧道通风不良处，电缆穿过干燥的导管等，都可能因电缆本身过热而加速绝缘损坏。
油纸电缆的垂直部分，因过热会使绝缘加快流失，造成绝缘干枯，严重时甚至使绝缘纸焦化。
过负荷也会加速电缆铅包晶粒再结晶而造成铅包疲劳损伤。
电力行业特有职业（工种）高级技师鉴定考评办法第一章总则第一条为进一步完善电力行业特有职业（工种）高级技师鉴定考评制度，根据原劳动和社会保障部《关于开展技师考评社会化管理试点工作的通知》（劳社厅发［1999］25号）、《关于健全技能人才评价体系推进职业技能鉴定工作和职业资格证书制度建设的意见》（劳社部发［2004］15号）和《电力行业职业资格证书核发管理办法》等文件规定，结合电力行业实际情况制定本办法。
第二条高级技师是在技术密集、工艺复杂的职业（工种）中设置的技能等级（国家职业资格一级）。
电力行业特有职业（工种）高级技师名称设置见附件1。
第三条高级技师鉴定考评遵循标准统一、自主报名、专业考评、综合评审的原则。
第二章机构设置及职责第四条电力行业设电力行业高级技师资格评审委员会，下设评审委员会办公室和各专业专家评审委员会。
（一）电力行业高级技师资格评审委员会由电力行业职业技能鉴定指导中心（以下简称“指导中心”）负责组建。
设主任1人，副主任1人，委员若干。
主任由中国电力企业联合会领导担任，副主任由电力行业职业技能鉴定指导中心主任担任，委员由国家电网公司、中国南方电网有限公司、各发电集团公司、各水电建设集团公司人力资源部负责人组成。
其主要职责是：1、全面负责电力行业高级技师资格评审工作，制定电力行业高级技师资格评审有关政策、规定；2、指导评审委员会办公室和各专业专家评审委员会工作；3、组织开展电力行业高级技师鉴定考评工作，并对各专业专家评审委员会的评审结果进行审核、认定；4、协调解决电力行业高级技师资格评审工作中出现的问题。
（二）评审委员会办公室设在电力行业职业技能鉴定指导中心，由指导中心代章。
其主要职责是：1、负责电力行业高级技师资格考核评审日常管理工作；2、负责高级技师申报材料接收、初审、汇总、分类工作；3、负责评审专家数据库的更新和管理。
（三）各专业专家评审委员会根据电力行业特有职业（工种）属性划分。
电力电缆工高级技师技能考核实操（答辩）部分
一、如何进行电缆缺陷的管理？
参考答案：电缆设备缺陷是指已投入运行或备用的电缆线路和附属设备有威胁安全运行的异常现象，但尚未造成故障。
为确保电缆线路的安全运行，必须对电缆缺陷进行有效的管理，及时发现和消除电缆缺陷，提高电缆线路的健康水平。
为此，电缆运行管理部门应建立完整电缆缺陷管理制度。
按电缆设备缺陷对电缆线路的安全运行的影响程度，一般将电缆设备缺陷分为危急、严重、一般三类统计处理。
危急缺陷是指缺陷情况特别严重，设备已不能继续安全运行，必须立即消除或采取必要安全技术措施进行临时处理，否则可能导致设备损坏及停电事故的缺陷。
严重缺陷是指缺陷性质比较严重，虽尚可继续运行，但可能在短期内发生事故，需尽快消除的缺陷。
这类缺陷应安排在一周内消缺，消缺前应加强监视。
一般缺陷，为性质一般、情况轻微，近期内对安全运行影响不大，可列入月度检修计划，在一个季度内处理。
在电缆缺陷管理制度中，要制定消除缺陷的规范流程对电缆缺陷的发现、汇报、登录、安排处理、消缺信息反馈，缺陷消除等规范化管理，明确各部门的职责，建立缺陷处理闭环管理系统。
二、如何编制电缆的运行、维护与检修计划？
参考答案：城市电缆网必须贯彻“N—1的安全原则”，对于特别重要的地区，要求达到N —2。
同时，结合本地区设备的具体情况作适当的调整。
经常性的运行和维护工作，必须根据线路检查和试验结果，以及历年事故分析所提出的反事故对策，编制年度电缆线路的维修计划、计划内容应包括工作项目、工作进度、劳动力安排、材料准备和主要材料消耗数量、总的工作量应该从下列诸方面考虑：
1、年平均供电故障次数。
2、年平均定期预防性试验击穿的次数。
3、拟加以改装的有缺陷的接头或终端数量。
4、根据各电压等级电缆线路的运行状况分析和反事故对策提出的措施。
5、根据线路巡视、温度测量、负荷检查等提出的措施。
6、有关防止电缆腐蚀的工作。
7、配合供电线路更换电杆或配电变压器的年平均工作量。
8、城市建设部门统一规划改建的有关配合工作。
9、在制定计划时，运行部门应充分考虑到供电调度问题。
务必使检修次数尽量减少，停电时间
缩短，以提高城市电网供电可靠率，大城市电网供电可靠率要求达到99.99%。
三、电力电缆线路故障的测试步骤如何？
参考答案：电缆线路故障测试通常要有确定电缆线路的工作性质、初测故障位臵、精确定点这三个步骤。
1、确定电缆线路的故障性质
（1）短路（接地）故障——测量绝缘电阻：
先将电缆线路两端和其他变配电设备断开，用2500V兆欧表或1500V直流电源器测量电缆每相导体对地和导体之间的绝缘电阻，判断是否存在短路（接地）型故障。
（2）断线故障——测量导体的回线电阻：
如果测出的绝缘电阻良好，就要做导体的连续性试验，把电缆线路一端的三相引出线短路
并接地，在电缆的另一端测量导体的直流电阻。
如果测出的直流电阻远大于计算值，则可以确定电缆导体存在断线故障。
（3）闪络故障——加压试验
如果上述两个步骤都未发现异常，就应对电路线路采取直流耐压试验。
施加的电压一般不超过电缆交接试验电压标准，在直流高压作用下可以判断电缆是否存在闪络故障。
2、电缆故障点的初测
根据电缆故障性质的判断结果，采用相应的测试设备在电缆线路的一端进行测量。
3、电缆故障的精确定点
由于故障测试设备和测试过程中会产生一定的测量误差，电缆图纸及原始资料中也存在误差，电缆故障初测得出故障点位臵后，还必须进行定点试验来确定电缆故障点的确切位臵，以便进行工作检修。
线路常和架空线和其他变配电设备共同组成输配电线路，有时电力故障可能发生在其他设备上，所以我们必须按照科学的工作流程力求正确判断故障性质，确定故障位臵。
四、作为高级技师，如何培训电缆线路运行人员？
参考答案：电缆线路的运行工作是一项专业性较强的工作，对电缆运行人员的技术培训要求突出培养各项基本功，学习内容主要有：
1）电工理论基础知识；
2）电力电缆的结构和特性；
3）电缆敷设和接头、终端的制作方法；
4）看懂电缆线路设计书、电力系统运行图及接头工艺的装配图；
5）各种常用绝缘材料的性能、加工和保管方法；
6）进行杆塔上高空作业技能；
7）电缆试验技术；
8）熟悉安全和质量管理的规程制度（包括城建、公用事业、交通运输等有关的规定）9）计算机和其他相关技能；
这些基本功除了必要的课堂讲解和场内实习外，应结合现场条件进行。
电缆线路运行人员必须经过上述的各种基本功的训练并有一定的现场工作经验，再学习有关电缆运行专业知识，才能胜任电缆线路的运行工作。
五、110kV输电电缆外护套试验的必要性、原理、方法及注意事项（例行试验）？
答：1、试验前准备
1)试验前办理好各种工作许可手续。
（包括作业前一小时培训）。
2)布臵好试验现场及现场安全措施是否到位。
3)三交站队。
4)检查试验设备、测试线及工器具是否齐全完好。
2、电缆护层试验的必要性
单芯电缆的导体与金属护套的关系，可以看作是一个变压器的初级绕组与次级绕组。
当电缆导体通过交流电流的时候，其周围产生的一部分磁力线与金属护套交链，使金属护套产生感应电压。
如果金属护套两点接地使其形成闭合通路，金属护套中将产生环行电流；电缆正常运行时，金属护套上的环行电流与导线的负荷电流基本上为同一数量级，将产生很大的环流损耗，使电缆发热，影响电缆的输送容量，特别对于高压、超高压电缆，金属护套损耗对载流量的影响相当大，这是很不经济的。
3、电缆护层试验的原理
电缆护层试验的目的就是确保预备投入运行的电力电缆护层完好，没有开放性损伤和泄露，使电缆运行时金属护层能够不形成设计以外的环路，保证运行线路经济实用，安全可靠。
因此，电缆护层试验在电缆分段敷设施工完毕电缆附件安装以前，电缆所有施工（包括附件组装）完毕投入运行以前以及每次阶段性预防性试验中均需要进行试验。
护层试验的原理是采用对金属护层与大地之间施加一个标准额定直流电压（按照标准一般为10KV），测试电缆外护层（一般材料为聚乙烯或聚氯乙烯）的绝缘强度。
要求在额定电压情况下，能够在一定时间内（一般为1min）不出现击穿，不出现试验前与试验后绝缘电阻发生很大弱化为合格。
4、试验接线及操作
(一)试验对象
试验电缆的试验端的金属护层引出点与外护层的石墨半导电层有明显断开点；试验电缆对侧金属护层与石墨层有明显断开点。
试验前，电缆另一端需具备试验条件并派专人看守。
(二)试验步骤
1)使用500V或者1000V绝缘电阻表测试电缆外护套绝缘电阻，一般不得低于0.5兆欧，
测试完毕必须接地放电；
2)升压前后，必须取得负责人（考官）同意并进行呼唱，试验电源的刀闸一定要安排专
人进行拉合操作。
3)使用专用的恒定直流发生设备（空载试验不作要求），对试验电缆进行10KV/1min的护
层直流耐压试验，（设备可靠接地，试验接线准确）测试过后必须接地放电。
4)（注意：直流发生设备加压过程必须缓慢，因为随着电缆长度的增加，充电时间也会
相应增加，所以，在升压过程中，应该有3次左右的停顿时间，分别在3000V，5000V，8000V的位臵，需等电压表稳定以后再进行下一步升压。
1min的耐压计时在电压升至
额定值后即开始）
5)耐压完成后，使用500V或者1000V绝缘电阻表测试电缆外护套绝缘电阻，测试完毕必
须接地放电；并将电阻值与试验前进行比较与判断。
6)填写试验记录表格。
7)拆除自设的安全措施，汇报。
5、注意事项
1)外护套直流耐压前，要检查试验接线是否正确，接地是否牢靠。
2)试验过程中，另一端应派专人进行看守。
3)加压前应征求现场负责人许可，并进行呼唱。
4)升压过程中，如发生异常，应立即降压并断开电源，查明原因后方可再次进行下一步
操作。
说明：以上为单段电缆的护层试验，实际当中，如果有2段及以上的电缆，试验方法相同，但是，在试验准备过程中，每段电缆的护层连接所使用的护层接地箱（包括保护接地箱，交叉互联接地箱）的保护器都必须先行退出，接地箱的接地电缆也必须断开与接地点的连接；另，如果有交叉互联箱，箱体内可以只解除与保护器以及直接接地线的联接，交叉互连方式可以不进行改变，仍然能够对所有电缆护层进行护层试验。
