中考物理电功率加热保温两档计算题演示教学

中考物理电功率加热、保温两档计算题-占帖flmwmn雜电軸电琥渤人也就竝滋电压帥定的■电辭 删曲个开关締JHffl 斜蛾电魁从而亂电爵中曲 航阻和电就旌耐蛾馳抽电姗亲翻加帖探汎 黔琲駄朋亂因此可錠贱罪10擁删断僦 嗟加吟可矩在电压-軸电JU 电馳小M 槌 尢电軌人験狀盈左电卜定叭电朋电用軾•电孵 财•电飙飓辭（蔻R 越小,P 越大，是加热•（一）探究串联型用电器的工作状态例1.下表为一台电烤箱的铭牌，其内部简化电路如图所示， 求：（1）电烤箱在高温挡正常工作10min 所消耗的电能； （2） 电路中R i 的阻值； （3） 电烤箱在低温挡正常工作时，电路中的电流和 R i 的功率.（一）探究并联型用电器的工作状态例2.下面的图表是从某台电热饮水机的说明书上收集到的信息。

经分析得知，电热 饮水机有加热和保温两种工作状态。

当 S 闭合时、S o 断开时，饮水机处于保温状态，当 S 、S o 同时闭合时，饮水机处于加热状态。

求：（1）电热饮水机在保温状态下正常工作时的电流（计算结果保留两位小数）。

、考点导航22OV11OOW44OW50Hz用电器的加热与XiS 问眩一直星近儿年屮易的無虑和淮 点.疏因有二；一是像电饭镉.电舞箱、也木机、电越迸等序这晏 用电器也学生生洁中常见和常用的用电器，能光分体现（初中 物埋课程杯准〉所要求的“从生恬走向物理，从物理走向社会” 的课程基車理念：二晟对电学載点知识点如电路分析、欣姆定 律、电功、电功率導煤合运用能力的考査,甚至这些知识点也可 以拓展成与力学，热学相联系•考査学生全面的分析问聽•燐决 问駆的能九这类问Sftft地的中考试题中频频成为压输明‘ 展生和遇师都感到非常头羸的问題倾且本文埔合这类中奇 试聽柞初步的分析和研究+轄理龍対老陋和学宅有一定的佶雄 作用.保温功率小，加热功率大.电压 二、分类解析定时,R 越大,P 越小,是保温; R i 和R 2均为电热丝.⑵电热饮水机保温2小时消耗的电能 ⑶电阻R i 的阻值。

电功率计算专题——档位问题1．如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。

它有加热和保温两挡，通过开关S进行调节，R0与R为阻值不同的电热丝。

现在将该电饭煲接在220V的电源上，用加热挡工作时，电路的总功率为1000W；用保温挡工作时，电路的总功率为440W。

求：（1）电饭煲在保温挡时，开关S应（选填“闭合”或“断开”）。

（2）电热丝R0的阻值是多少？（3）用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率。

2．如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。

使空气循环流动的电风扇标有“220V 40W”的字样，R1为加热空气的电阻丝，滑动变阻器R2的最大阻值为60Ω，该电路的最大总功率为1250W。

在某次烤薯条的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此循环，求：（不考虑温度对电阻的影响）（1）R1阻值为多大？（2）当空气炸锅低挡工作时，求空气炸锅低挡发热功率；（3）空气炸锅高挡工作6min时，电路消耗的电能。

3．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。

（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？（2）分析计算电路中R1、R2的电阻分别是多少？（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？4．如图甲所示为某电热水壶的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1＝44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点。

某次烧水时，仅将电热壶接入220V的电路中，并按下开关S与触点1连接，10min后S自动切换到保温状态（S与触点2连接），保温时图乙所示电能表的转盘总共转过了150转。

求：（1）S与触点1连接时，通过电阻R1的电流I1是多大？（2）保温时，共消耗了多少电能？（3）如果电热水壶的保温功率是100W，请计算R2的阻值是多少Ω？5．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。

中考物理电功率加热、保温两档计算题一、考点导航保温功率小,加热功率大、电压一定时，R越大,Ｐ越小,就是保温；R越小，P越大，就是加热、二、分类解析(一)探究串联型用电器得工作状态例1。

下表为一台电烤箱得铭牌，其内部简化电路如图所示,R1与R2均为电热丝。

求:（1）电烤箱在高温挡正常工作1０mｉn所消耗得电能；(2)电路中Ｒ1得阻值;（3）电烤箱在低温挡正常工作时，电路中得电流与R1得功率.（一)探究并联型用电器得工作状态例２。

下面得图表就是从某台电热饮水机得说明书上收集到得信息。

经分析得知，电热饮水机有加热与保温两种工作状态。

当S闭合时、S0断开时,饮水机处于保温状态，当S、S０同时闭合时,饮水机处于加热状态。

求:（１）电热饮水机在保温状态下正常工作时得电流（计算结果保留两位小数）。

(2）电热饮水机保温2小时消耗得电能.（3)电阻Ｒ1得阻值。

三、达标检测题1.小明家中有一个具有保温功能得电饭锅,从它得说明书上收集到如下表中得数据，电饭锅得电路原理图如图18所示。

请问：（1）当开关S断开时，该电饭锅就是处于保温状态还就是加热状态？（２）该电饭锅正常加热时，电路中得电流就是多大？(３）电路中电阻R1、R2得阻值各就是多大？(4）若在傍晚用电高峰期，电路中得实际电压只有200V，则此时该电饭锅在加热状态得实际功率就是多大？（计算结果保留整数）2。

某种型号得电烤箱有高、中、低三个档位得发热功率。

图12就是其内部简化电路图，开关S1可分别与触点ａ、ｂ接触。

已知：R1＝６0Ω,R2 =120Ω，电源电压为220Ｖ.与a接触、S2闭合时,通过电热丝得总电流就是多少?此种接法属电烤箱得（1）当S１什么档位?（2）求电烤箱处于另两个档位时发热功率得比值就是多少？学习小结:如果就是串联得话，开关闭合时,会把其中电阻短路,这时电阻变小就是加热；若就是并联，开关闭合后总电阻变小，还就是加热、中考物理电功率加热保温两档计算题答案(一）探究串联型用电器得工作状态例1．(二）探究并联型用电器得工作状态例2.答案(1）、0、18Ａ（2）、0、0８kw·h（3）、１３5、8Ω(不同方法计算因四舍五入结果可能有差异）三、达标检测题１。

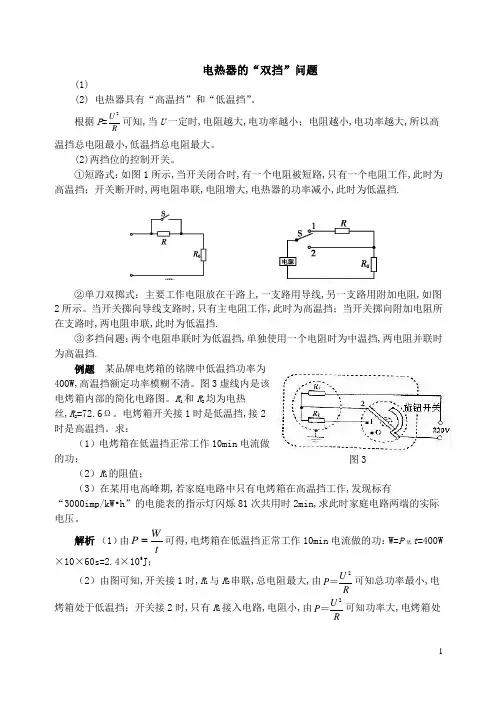

电热器的“双挡”问题(1)(2) 电热器具有“高温挡”和“低温挡”。

根据P =2U R 可知,当U 一定时,电阻越大,电功率越小；电阻越小,电功率越大,所以高温挡总电阻最小,低温挡总电阻最大。

(2)两挡位的控制开关。

①短路式：如图1所示,当开关闭合时,有一个电阻被短路,只有一个电阻工作,此时为高温挡；开关断开时,两电阻串联,电阻增大,电热器的功率减小,此时为低温挡.②单刀双掷式：主要工作电阻放在干路上,一支路用导线,另一支路用附加电阻,如图2所示。

当开关掷向导线支路时,只有主电阻工作,此时为高温挡；当开关掷向附加电阻所在支路时,两电阻串联,此时为低温挡.③多挡问题：两个电阻串联时为低温挡,单独使用一个电阻时为中温挡,两电阻并联时为高温挡.例题 某品牌电烤箱的铭牌中低温挡功率为400W,高温挡额定功率模糊不清。

图3虚线内是该电烤箱内部的简化电路图。

R 1和R 2均为电热丝,R 2=72.6Ω。

电烤箱开关接1时是低温挡,接2时是高温挡。

求：（1）电烤箱在低温挡正常工作10min 电流做的功； （2）R 1的阻值；（3）在某用电高峰期,若家庭电路中只有电烤箱在高温挡工作,发现标有“3000im p /kW•h”的电能表的指示灯闪烁81次共用时2min,求此时家庭电路两端的实际电压。

解析 （1）由tW P可得,电烤箱在低温挡正常工作10min 电流做的功：W=P 低t =400W ×10×60s=2.4×105J ； （2）由图可知,开关接1时,R 1与R 2串联,总电阻最大,由RU P 2＝可知总功率最小,电烤箱处于低温挡；开关接2时,只有R 1接入电路,电阻小,由RU P 2＝可知功率大,电烤箱处图3于高温挡；处于低温挡时,电路的总电阻：121Ω400W （220V）22==低＝P U R ；则R 1的阻值：R 1=R﹣R 2=121Ω﹣72.6Ω=48.4Ω；（3）指示灯闪烁81次,电烤箱消耗的电能：h 0.027kw h kw 300081⋅=⋅=W ,工作时间：h 301min 2t =＝,则电烤箱在高温挡的实际功率：810w 0.81kw h 3010.027kw.h ====t W P 根据RU P 2＝可得,此时家庭电路两端的实际电压：U ===198V 。
