下载文档原格式

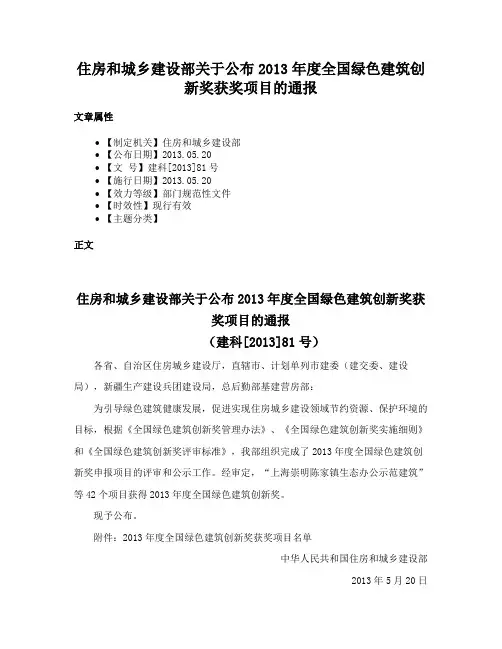

住房和城乡建设部关于公布2013年度全国绿色建筑创
新奖获奖项目的通报
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2013.05.20
•【文号】建科[2013]81号
•【施行日期】2013.05.20
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】
正文
住房和城乡建设部关于公布2013年度全国绿色建筑创新奖获
奖项目的通报
（建科[2013]81号）
各省、自治区住房城乡建设厅，直辖市、计划单列市建委（建交委、建设局），新疆生产建设兵团建设局，总后勤部基建营房部：
为引导绿色建筑健康发展，促进实现住房城乡建设领域节约资源、保护环境的目标，根据《全国绿色建筑创新奖管理办法》、《全国绿色建筑创新奖实施细则》和《全国绿色建筑创新奖评审标准》，我部组织完成了2013年度全国绿色建筑创新奖申报项目的评审和公示工作。
经审定，“上海崇明陈家镇生态办公示范建筑”等42个项目获得2013年度全国绿色建筑创新奖。
现予公布。
附件：2013年度全国绿色建筑创新奖获奖项目名单
中华人民共和国住房和城乡建设部
2013年5月20日
附件。

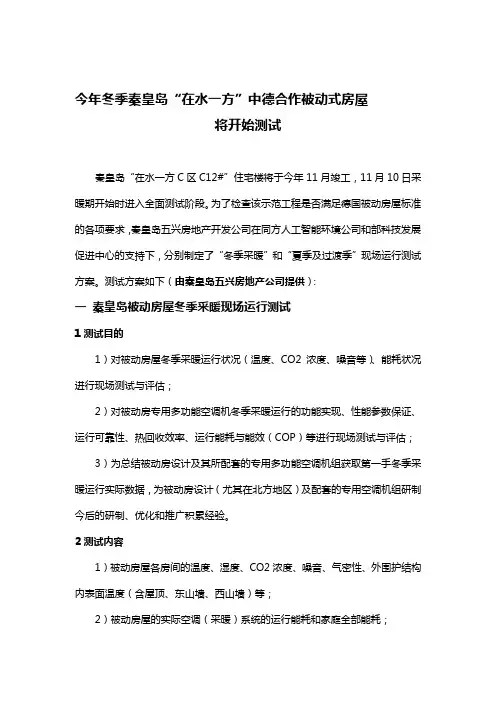

今年冬季秦皇岛“在水一方”中德合作被动式房屋将开始测试秦皇岛“在水一方C区C12#”住宅楼将于今年11月竣工，11月10日采暖期开始时进入全面测试阶段。
为了检查该示范工程是否满足德国被动房屋标准的各项要求，秦皇岛五兴房地产开发公司在同方人工智能环境公司和部科技发展促进中心的支持下，分别制定了“冬季采暖”和“夏季及过渡季”现场运行测试方案。
测试方案如下（由秦皇岛五兴房地产公司提供）：一秦皇岛被动房屋冬季采暖现场运行测试1测试目的1）对被动房屋冬季采暖运行状况（温度、CO2浓度、噪音等）、能耗状况进行现场测试与评估；2）对被动房专用多功能空调机冬季采暖运行的功能实现、性能参数保证、运行可靠性、热回收效率、运行能耗与能效（COP）等进行现场测试与评估；3）为总结被动房设计及其所配套的专用多功能空调机组获取第一手冬季采暖运行实际数据，为被动房设计（尤其在北方地区）及配套的专用空调机组研制今后的研制、优化和推广积累经验。
2测试内容1）被动房屋各房间的温度、湿度、CO2浓度、噪音、气密性、外围护结构内表面温度（含屋顶、东山墙、西山墙）等；2）被动房屋的实际空调（采暖）系统的运行能耗和家庭全部能耗；3）专用多功能空调机组的性能参数：⑴风量参数：包括送风量、新风量、排风量、循环风量；⑵温度与湿度参数：新风温度、送风点的温度、回风温度与湿度等。
⑶专用机组内部的热回收装置的热回收效率：⑷整个机组在不同状态下的运行能耗。
⑸机组附近的噪音。
3测试时间2012年11月10日至次年4月10日，共5个月。
4测试方法1）在每个房间的合适位置布置测试室内空气温度、湿度及CO2浓度探头和房间外围护结构内表面（含屋顶、东山墙、西山墙）温度测点。
室外布置一个空气温度测点，每小时读取一次并记录，参见表1。
同时，记录当天当时的天气状况（如晴天、阴天、雨雪、风力状况等等）及家庭生活状况（如人员状态、烹饪与用餐状况等），参见表2。
2）各风口的风速（风量）和室内噪音。

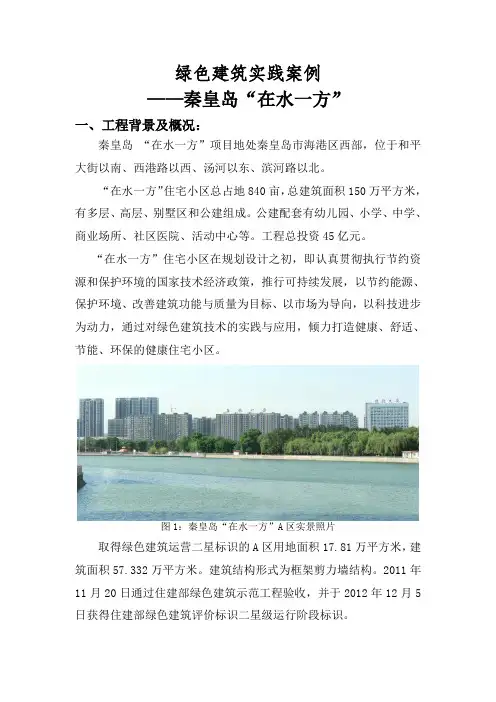

绿色建筑实践案例——秦皇岛“在水一方”一、工程背景及概况：秦皇岛“在水一方”项目地处秦皇岛市海港区西部，位于和平大街以南、西港路以西、汤河以东、滨河路以北。
“在水一方”住宅小区总占地840亩，总建筑面积150万平方米，有多层、高层、别墅区和公建组成。
公建配套有幼儿园、小学、中学、商业场所、社区医院、活动中心等。
工程总投资45亿元。
“在水一方”住宅小区在规划设计之初，即认真贯彻执行节约资源和保护环境的国家技术经济政策，推行可持续发展，以节约能源、保护环境、改善建筑功能与质量为目标、以市场为导向，以科技进步为动力，通过对绿色建筑技术的实践与应用，倾力打造健康、舒适、节能、环保的健康住宅小区。
图1：秦皇岛“在水一方”A区实景照片取得绿色建筑运营二星标识的A区用地面积17.81万平方米，建筑面积57.332万平方米。
建筑结构形式为框架剪力墙结构。
2011年11月20日通过住建部绿色建筑示范工程验收，并于2012年12月5日获得住建部绿色建筑评价标识二星级运行阶段标识。
各项指标见下表：图2：住建部绿色建筑二星标识证书图3：住建部绿色建筑验收证书二、采用技术体系及特色1、采取的技术路线（1）建筑结构的保温隔热节能措施（技术）（2）门窗的节能措施（3）节水技术（节水器具、绿化喷灌）（4）雨水利用（5）中水处理利用（6）高层建筑太阳能热水一体化（7）地下车库太阳能光导照明（8）太阳能路灯（9）其他节电措施（绿色变电室）感应灯，光控、声控开关，装饰灯，道路照明，公共场所、地下车库用LED节能灯具2、设计阶段采用的主要绿色建筑技术及特点（1）居住建筑节能设计在进行建筑设计时，超出国家规定的建筑节能率50%的节能设计标准，按65%节能标准设计住宅。
为达到65%节能设计标准，外墙采用外保温隔热技术，大幅度提高外墙保温隔热性能。
即满足隔热保温要求，又便于施工，节约能源开支。
屋面保温隔热采用115厚聚苯乙烯保温技术，屋面传热系数K≤0.45W/(㎡.k)。

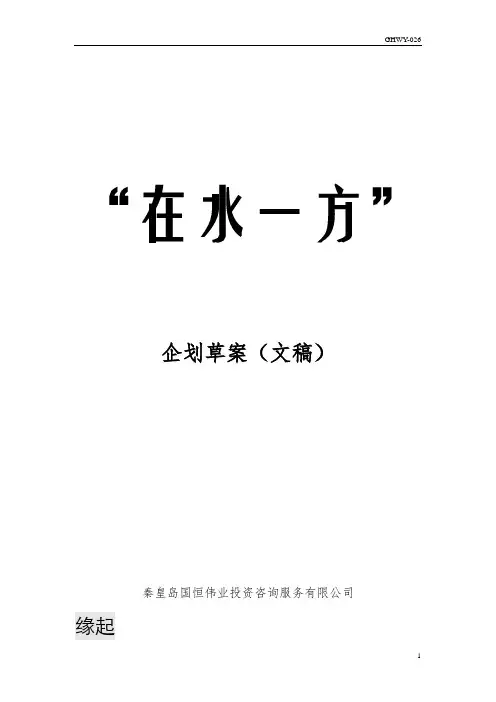

GHWY-026 “在水一方”企划草案（文稿）秦皇岛国恒伟业投资咨询服务有限公司缘起GHWY-026水乃是万物之源。
青山因绿水而更显清秀，西施因一池碧水而更显妩媚。
山给人坚毅，水给人灵气。
城市有水，才更有生气更有活力。
威尼斯因为水而成为人气聚集之地，维也纳因为多瑙河而成为激情涌流之地。
活力，品味，高贵的亲水城市……大汤河，潺潺而流。
金屋房地产品牌经典力作——金屋家园毗邻汤河，在水一方自然、健康、开放、灵动写在前面接到金屋房地产的项目，第一反应就是激动与高兴，其中更多的包含着对项目以及开发商实力的认可；随后便是冷静的思考与创意碰头会，策划小组的每个成员都畅所欲言，但得出的结论是唯一的：信心；我们相信，通过努力一定会为本项目做好我们的服务。
诚然，我们会追求一种完美服务的过程，但最终的目的在于：希望我们的创意与服务，能够赢取最大的利润来回报开发商。
人们正在日益追求一种未曾遭受破坏，更加贴近自然的生活环境。
正是在这样的情形下，金屋地产项目这张新的楼市面孔将会给人们带来一种全新的感觉，一种全新的生活方式。
可是，市场上总是平庸楼盘占着大多数，不知道是因为好项目太少了，还是好策划太少了。
也许是，二者都少。
策划需要谋略。
对于没有策划的房地产营销，我们感到愤怒。
因为我们渴望成为英雄！一、前言在确定本项目案名的时候，我们又一次想到了“黄金走廊”，今年也是“黄金走廊”计划实施后的第二个年头，这对我们本项目的策划提供了很大的来自于灵感与创意方面的触动。
虽然黄金走廊在港城的名气还不是太响亮，但毕竟金屋雅苑、金屋花苑自开盘以来创造的销售业绩给予了我们足够的信心。
我们知道，本案也将是黄金走廊的一个延续，一个深入，将是黄金走廊奠定品牌形象的一个重要与关键的组成部分，我们也将通过本项目的策划实施，深化黄金走廊的内涵，打造其品牌影响力，诠释开发商的开发理念与人文关怀。
鉴于本案作为金屋花苑、金屋鑫苑、金屋雅苑的姊妹篇，并借合对项目地理位臵的考察，以及对本案理念、市目标客户群的划分等众多影响的考虑，我们暂将此案名定为“金屋家园”，具体案名创意在后面将会给出全面的诠释。
秦皇岛“在水一方”示范工程——本文摘自住房和城乡建设部科技发展促进中心《中德被动式超低能耗绿色建筑 秦皇岛示范项目总结》Classic Case1工程概况与项目目标“在水一方”居住区位于秦皇岛市海港区大汤河畔，北临和平大街、东临西港路、南临滨河路、西临大汤河，与入海口相连，规划占地840亩，建筑面积150万m2，分A、B、C、D、E、F六个区。
中德被动式低能耗房屋示范项目位于C区，共有9栋示范楼，总面积80344m2。
图1显示了该项目的规划情况，其中红色建筑是被动式低能耗房屋示范楼。
“在水一方”C15楼是按照德国被动式低能耗房屋标准建造完成的第一栋楼，高18层，建筑面积6467m2。
中德两国技术人员根据秦皇岛的气候条件，设置了室内环境指标和能耗指标作为该项目的预期目标。
在确保室内舒适环境的同时使能耗降到最低。
其具体指标见表1。
2 关键技术的应用被动式房屋主要应用技术包括如下几类：2.1 无热桥的高效外保温系统屋顶、外墙和地下室顶板的传热系数要满足K≤0.15W/(m2•k)。
非透明外围护结构需要用较厚的保温材料完整包覆，不得出现由梁、板、柱等形成的结构性热桥，不得出现结露发霉现象。
对于不可避免的由金属连接件造成的热桥要采取阻断热桥设施。
这种构造措施使得整个外围护结构起到冬季保温、夏季隔热的作用。
2.2 采用双Low-e高性能保温隔热外窗外窗具有良好的采光、隔热和保温性能。
外窗要满足传热系数K≤0.8W/(m2•k)、玻璃的太阳能总透射比g≥0.35、玻璃选择性系数S≥1.25的性能要求。
这种性能的窗可以对不同波长的光线进行选择性透过。
从而实现利用自然光满足照明的同时，在夏季将造成冷负荷的光线隔绝在室外，在冬季将辐射到的玻璃近红外线反射回室内。
同时其气密性等级不应低于8级、水密性等级不应低于6级和抗风压性能等级不应低于9级。
图1 秦皇岛“在水一方”工程规划图2.3 高效热回收新风系统被动房配有通风效率75％的热回收新风系统。
居住区景观设计摘要：本文以秦皇岛市“在水一方”居住小区景观环境规划设计为例，从小区规划理念、景观元素和植物配置出发，分析了其规划设计的特点，并探讨了其对现代居住区规划设计的启示，以期为居住区景观规划设计提供参考意义。
关键词：居住区；景观；规划；在水一方1 秦皇岛市“在水一方”居住小区概况秦皇岛市“在水一方”位于秦皇岛市海港区和平大街以南、西港路以西、滨河路以北、大汤河以东。
周围有大、中、小学校、医院商业街等，周边环境优美，交通便利。
建筑形象时尚简约，是和平大街的地标性建筑。
该小区是秦皇岛首家节能减排小区，被评为全国节能示范小区。
2“在水一方”景观设计评析2.1 规划理念“在水一方”居住小区的总体设计理念是古典与现代式园林的结合，并充分体现生态理念。
小区入口大门造型简约现代，主景则竭力模拟自然山水，以假山石堆山，小桥流水，细腻的乱世驳岸与小巧玲珑的木质亭廊，烘托出一派江南水乡的氤氲气息，体现了中国古典园林造园的含蓄委婉的风韵，同时其园林小品，如景亭、灯具等则造型简约抽象，融入了现代园林的理念，更值得一提的是，园内风车小品利用风能，既节约能源，又美观时尚，能够充分利用曲线等多种形式来划分绿地，并且在有限的绿地内进行合理的植物配置。
2.2道路景观设计小区内道路分级明确，一级路宽度大于10米，采用直线式，宽敞畅通，便于机动车辆行驶；二级道路宽4米，同样采用直线式，联系各居民楼与居住单元；三级路宽2米，联系小区游园的各个园林小品和健身设施，应用自然式的曲线，表现灵活、轻松、形式多样。
二、三级道路的铺装图案，质感丰富，与“春风花草香”、“在水一方”等优雅古朴的名称相辅相成。
小游园内的小路时收时放,时宽时窄,或高或低,曲曲直直,引导居民走向目的地,居住区道路提供了动静有效、开放性和私密性穿插、聚散有度、立体的规划设计。
2.3 水景布置该小区的水体景观模拟江南景观，温馨而自然，灵秀通透，水面不甚宽阔，仅“一勺”却有如“江湖万象”，满足北方居民对江南水乡的向往。
绿色建筑实践案例——秦皇岛“在水一方”一、工程背景及概况：秦皇岛“在水一方”项目地处秦皇岛市海港区西部，位于和平大街以南、西港路以西、汤河以东、滨河路以北。
“在水一方”住宅小区总占地840亩，总建筑面积150万平方米，有多层、高层、别墅区和公建组成。
公建配套有幼儿园、小学、中学、商业场所、社区医院、活动中心等。
工程总投资45亿元。
“在水一方”住宅小区在规划设计之初，即认真贯彻执行节约资源和保护环境的国家技术经济政策，推行可持续发展，以节约能源、保护环境、改善建筑功能与质量为目标、以市场为导向，以科技进步为动力，通过对绿色建筑技术的实践与应用，倾力打造健康、舒适、节能、环保的健康住宅小区。
图1：秦皇岛“在水一方”A区实景照片取得绿色建筑运营二星标识的A区用地面积17.81万平方米，建筑面积57.332万平方米。
建筑结构形式为框架剪力墙结构。
2011年11月20日通过住建部绿色建筑示范工程验收，并于2012年12月5日获得住建部绿色建筑评价标识二星级运行阶段标识。
各项指标见下表：图2：住建部绿色建筑二星标识证书 图3：住建部绿色建筑验收证书二、采用技术体系及特色1、采取的技术路线（1）建筑结构的保温隔热节能措施（技术）（2）门窗的节能措施（3）节水技术（节水器具、绿化喷灌）（4）雨水利用（5）中水处理利用（6）高层建筑太阳能热水一体化（7）地下车库太阳能光导照明（8）太阳能路灯（9）其他节电措施（绿色变电室）感应灯，光控、声控开关，装饰灯，道路照明，公共场所、地下车库用LED 节能灯具2、设计阶段采用的主要绿色建筑技术及特点（1）居住建筑节能设计在进行建筑设计时，超出国家规定的建筑节能率50%的节能设计标准，按65%节能标准设计住宅。
为达到65%节能设计标准，外墙采用外保温隔热技术，大幅度提高外墙保温隔热性能。
即满足隔热保温要求，又便于施工，节约能源开支。
屋面保温隔热采用115厚聚苯乙烯保温技术，屋面传热系数K≤0.45W/(㎡.k)。
门窗节能采用优质断桥铝门窗+三玻两中空玻璃，具有保温、严密性好、隔音等特点，整窗传热系数K≤2.4 W/(㎡.k)。
图4：三玻两种空玻璃图5：外墙保温做法示意图（2）高层建筑太阳能热水一体化设计在规划及建筑单体及户型设计时，考虑每户设一组独立的太阳能热水器，充分考虑南立面每户的日照及南立面避免凸凹，互相遮挡日照影响太阳能效果，南立面要平整。
每户太阳能集热器面积根据系统的日平均用水量和用水温度确定，通过计算得出本小区一户的太阳能集热器的理想集热面积为2.948㎡。
太阳能集热器的实际集热面积为1.47㎡时，太阳能热水系统的保证率约为50%。
水箱容积为80升，室内水箱安装位置与户型结合，设在阳台侧墙上，住户装修时可结合橱柜等装饰，既不影响热水器使用效果，又美观大方。
图6：高层太能建筑一体化实景图7：壁挂太阳能热水器（3）中水处理技术：小区内独立自建地下中水处理站，将小区所有的生活污水入中水站处理，处理水质达到《城市污水再生利用城市杂用水水质》（GB/T 18920-2002）标准，日处理水量200m3。
处理后中水通过小区及室内独立中水管网用于住户室内冲厕及道路冲洗，目前由物业公司进行日常管理和维修，并配套建设化验室，每周检测水质，确保水质安全。
中水处理站采用生化处理技术，充分考虑中水利用的效果、用水量、运行管理收取费用等因素，经过水量平衡计算，收集A区污水，经过处理后的中水可供整个“在水一方”小区住户室内冲厕及道路冲洗。
图8：中水处理工艺流程图9：中水站实景照片（4）雨水利用1.水间接利用——下凹式绿地：绿地的雨水渗透至地下含水层，补充地下水，削减洪峰流量。
绿地是一种天然的渗透设施，分布广泛。
下凹式绿地是在绿地建设时，使绿地高程低于周围地面一定的高程，以利于周边的雨水径流的汇入。
下凹式绿地透水性能良好，建设成本与常规绿地相近，可减少绿化用水并改善城市环境，对雨水中的一些污染物具有较强的截留和净化作用。
因此，在绿地规划设计时应充分考虑建设下凹式绿地，以增加雨水渗透量。
下凹式绿地的下凹深度一般5~10㎝为宜。
图10：小区下凹式渗透绿地2.雨水收集利用——收集屋面、路面的雨水，用于补充景观水、绿化灌溉、洗车及道路浇洒。
图11：小区屋顶雨水收集管网3.利用渗水砖进行雨水渗透：图12：渗水砖路面做法图13：小区透水砖实景照片4.屋顶雨水收集系统：将建筑物的屋顶雨水利用设在外墙的雨水管进行收集，汇集至室外绿地及地下雨水收集池。
地下收集池设在中水站中水池左侧。
5.人工湖雨水收集系统：C区中心为人工景观湖，景观湖周围建筑屋面的雨水可流入景观湖。
图14：雨水收集流程图图15：小区中心湖水系照片6.采用微灌、喷灌技术，节约用水30%。
图16：小区微灌、喷灌实景（5）地下车库太阳能光导照明：自然光光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内需要光线的地方；从黎明到黄昏，甚至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。
图17：“在水一方”车库光导照明实物照片（6）太阳能路灯：局部安装太阳能路灯，节约小区照明用电。
图18：“在水一方”太阳能绿灯实景照片（7）节能电梯与公共区域节能灯具：A区共设置110部电梯，全部选用通力KONE3000S MiniSpace 小机房乘客电梯。
通力秉承“节能、环保”的产品开发理念，采用当今世界先进的能源再生理论，基于双PWM控制的能量回馈原理，将电梯运行中的势能有效转化为电能以回馈电网，及大地减少对电源的谐波污染，实现能源的再生利用。
图18：节能电梯与节能灯具3、面临的问题：（1）维护管理问题；（2）中水处理费用及设备更新维护费用问题；（3）供热节能无权管理热力公司，供热能耗浪费问题；（4）用户行为节能难于管理，需加大宣传工作的问题。
三、运营后绿建技术落实情况以上绿色建筑技术全部落实，整个绿建设计的内容全部建成并投入运营。
（太阳能热水、太阳能光导照明、太阳能维修是小运营效果良好。
）太阳能热水于2011年经过辽宁省建研院实地研究现场检测全部装好使用。
中水处理系统当年正常运行，绿化喷灌正常使用。
我们在运行阶段向业主不间断进行跟踪回访，业主反映效果良好。
无论是可再生能源的利用还是中水、雨水利用，业主不但享受到了绿色建筑带来的经济实惠，同时小区室外夏天温湿的舒适环境和优美的绿化环境也给大家带来了身体上和视觉上的享受。
“在水一方”项目的成功经验非常值得在业内推广。
四、运行效果分析经过5年的实际运营，整体运行效果良好，有显著的节能效果，受到了一定的经济效益和社会效益。
1、项目所在地资源价格2、节能效果3、节水效果建筑自来水系统消耗用表4、能耗、水耗分析：3%3%5、投入运营后室内环境效果（尽量包括但不限于以下内容）：（1）室内污染物浓度检测值甲醛含量：0.02-0.032mg/m3，低于国家标准0.08 mg/m3；氨含量：0.02-0.09 mg/m3，低于国家标准0.2mg/m3；苯含量：0.006-0.021 mg/m3，低于国家标准0.09 mg /m3；TVOC含量：0.02-0.14 mg/m3，低于国家标准0.5 mg /m3；氡含量：24.6-28.1 mg/m3，低于国家标准200mg /m3.（2）室内噪声检测值：低于国家标准（3）室内照明和照度检测值：由于户内灯具全部由住户自行安装，无法统计。
（4）室内环境满意度调查情况：经物业入户调查，在水一方业主对小区绿色建筑的运营效果很满意。
6、投入运营后绿建技术使用效果：（1）太阳能热水器分户设置独立运行，各户运行效果良好，维修量很低；（2）太阳能路灯、地下车库太阳能光导照明节电明显，维修量低；（3）中水处理系统全天正常运行专、人负责，每周化验一次水质，定时系统消毒；（4）绿化喷灌运营后全部正常使用，无损坏，无人工灌溉；（5）雨水透水砖出现渗透慢、局部堵塞现象，雨水收集池正常运行，一年清理一次雨水收集池。
7、成本增量决算分析绿色建筑增量成本为52061162元，合90.8元/㎡，节约运行费用4104800元/年。
小区实际节约费用统计：84.7%入住率，共节约213.75万元/年。
费用明细如下：（1）太阳能热水系统，每户节约用电60KWh/月，已入住居民4484户，使用太阳能户数为3952户，小区每年节约用电3952*60*12=284.5万KWh，节约费用147.96万元。
（2）太阳能光导照明：年耗节电量按平均白天10小时计算，安装光导照明后车库可关闭80%日光灯，节电量为20.6*80%=16.48万度，节约电费16.48*0.85=14.01万元。
表7 太阳能光导照明节电表（3）中水利用：每年小区利用中水冲厕15.84万m3，节约自来水15.84万m3，节约费用15.84*（3.6-1.7）=30.096万元。
（4）雨水利用:每年采用微灌技术实际绿化用雨水2360m3,比传统节约用水708 m3，景观湖收集雨水6500*0.65*5*50%=10563 m3，节约自来水10563万m3，节约费用（10563+2360+708）*6.4=8.72万元。
（5）节能电梯：A区110budianticaiyong用此同步电动机，功率11kW，比传统使用的三项一部电动机节电约35%，每年一部电梯节电1387度，工节点15.25万KWh，节约电费12.96万元。
（6）节约采暖费：小区已经安装热计量表，采用节能技术后采暖能耗下降，由于以前按照面积收费，此费用暂时无法统计。
8、经验与问题：（1）.高层建筑太阳能热水一体化受用户欢迎；（2）自检中水处理站节水效果好，用户可接受；（3）地下车库光导照明节电效果好；（4）雨水渗透和收集及绿化灌溉节水明显；（5）采用三玻两中空门窗节能效果好，用户满意。
9、今后项目建议：（1）中水处理尽量应用膜技术，要确保水质；（2）雨水储水池要加大，增加分散雨水地下储水量；（3）太阳能热水器水箱尽量加大。
