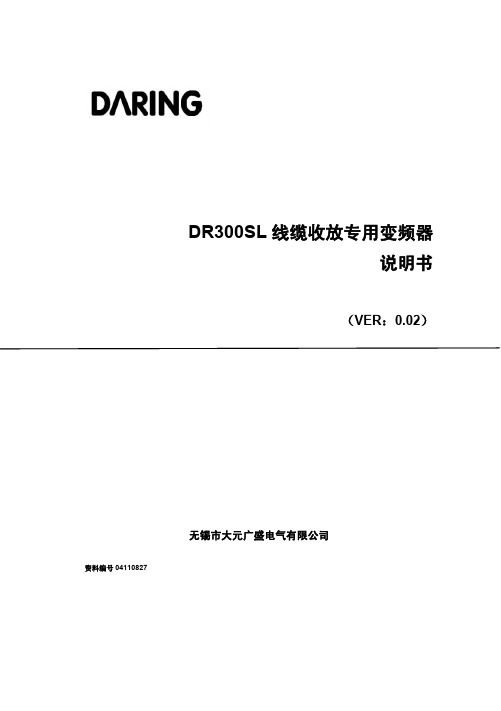

DR300SL说明书20130411

DR300SL线缆收放专用变频器说明书（VER：0.02）无锡市大元广盛电气有限公司资料编号04110827前言首先感谢您购买DR300SL系列变频器！本使用说明书介绍了如何正确使用DR300SL系列变频器。

在使用（安装、运行、维护、检查等）前，请务必认真阅读本使用说明书。

另外，请在理解产品的安全注意事项后再使用该产品。

目录前言 (I)目录 (II)第一章线缆收放专用参数 (3)第二章专用参数说明 (10)第三章记录调试参数 (12)第一章线缆收放专用参数●“●”：表示代码参数在变频器运行状态时，可更改。

●“〇”：表示代码参数在变频器运行状态时，不可更改。

●“◇”：表示变频器根据代码性质自动处理。

●“X”：表示代码参数只能读，不能更改。

第二章专用参数说明一、自动PID模式1）设定为专用宏有效：将F0.04=12）恢复出厂值：根据机械设备设定选择FP.00与FP.01，例如：动力放线架FP.00=1、FP.01=2；拉丝机收卷FP.00=0、FP.01=2；恢复出厂值F0.28=1，（FP.00与FP.01不恢复），几秒钟后F0.28自动变为0；3）若张力杆启动过慢，增大FP.14；4）若张力杆波动较大，减小FP.15；5）DR300SL根据反馈电压来检测设备是否断线，将反馈电压的最低点设入F11.16，具体详见开关量故障与ADT输出功能，Y2与X2短接；6）Err.16开关量故障在DR300SL机型中视为拉丝机断线故障；7）如果一开机张力杆丝拉过高，直到断线，证明主机出丝较慢，可以将从机启动放慢，设定F2.09=1.00，将X1启动命令加一个延迟时间；二、线速度模式8）如果自动PID模式不能满足客户的技术需求，请将FP.01设定为3，线速度模式。

恢复出厂值F0.28=1，（FP.00与FP.01不恢复），几秒钟后F0.28自动变为0；可以获得高性能的张力控制效果；9）线速度模式时，机械传动比FP.04、线速度计算方式FP.17、最大卷径FP.21、最小卷径FP.22、要得到准确的设定；10）实际线速度FP.19要与实际相符，实际卷径FP.23要与实际大致相符，才能算上述参数设定准确；11）线速度模式时，PID参数在F5组设置，精度要求较高时，可设两套PID参数；12）线速度模式时，换卷要进行卷径复位。

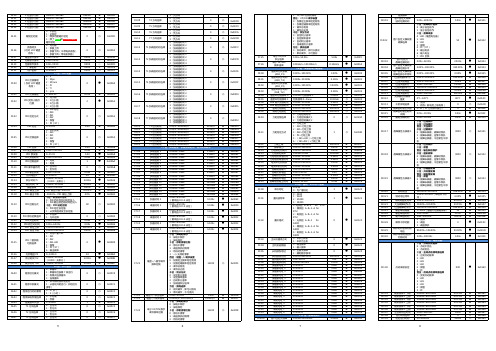

DR300系列驱动器参数手册(测试专用)

0：辅助数字频率 1：AI0 2：AI1 3：AI2 4：PF 5：PLC 6：PID 7：多段速
0：相对于最大频率 1：相对于主速度 0.00~100.00 0.00~Fmax 0.00~Fmax 0：正转 1：反转 0：sec 1：min 0.00~600.00 0.00~600.00
0.00~Fmax
FDT1 上界 FDT1 下界 FDT2 上界 FDT2 下界
FDT 输出选择
虚拟端子有效控制
启动方式选择
启动频率启动频率维持
时间启动直流制动
电压启动直流制动
时间
停车方式选择
停车直流制动频率
停车直流制动电压
停车直流制动时间
加减速曲线
S 曲线加速段
0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~100.00 0.00~Fmax 0.00~Fmax 0.00~Fmax 0.00~Fmax 0：点动不输出 1：点动输出个位：输入端子 X 0：实际端子有效 1：虚拟端子有效十位：输出端子 Y 0：实际端子有效 1：虚拟端子有效 0：由启动频率启动 1：先注入直流制动再启动 2：转速追踪启动 0.00~60.00
0.00~60.00
0.00~30.00
0.00~30.00
0：减速停车 1：自由停车
0.10~60.00
0.00~30.00
0.00~30.00
0：直线加减速 1：S 曲线加减速 0.00~50.00

F4.11 F4.12 F4.13 F4.14 F4.15 F4.16 F4.17 F4.18 F4.19 F4.20 F4.21 F4.22 F4.23 F4.24

[VIP专享]各种变频器型号及loge

1.台安(TAIAN)变频器E2　N2　V2　SV300　N310　S310　EV300　2.台达(DELTA)变频器说明书VFD-A　VFD-B　VFD-F　VFD-G　VFD-M　VFD-S　VFD-V3.英威腾(INVT)变频器CHE　CHF　CHV4.汇菱(HUILING)变频器H30005.信捷(XINJE)变频器V5/F5 6.凯迪华能变频器CD20007.酷马(QMA)变频器Q7000　Q9000　9.三品(SANPIN)变频器SKJ　SPRQ-333　10.能士(NSA)变频器NSA20　NSA8011.台凌(TAILING)变频器TL80　TL100　TL100H　12.力普变频器LP10013.安普(AMPLE)变频器AMP100014.誉强(YUQIANG)变频器YQ3000-M　YQ3000-A　YQ3000-G15.格立特(GREAT)变频器VF10　VF11　VF1516.RICH(利佳/艾瑞克)变频器EI-MINI　EI-450　EI-450M　EI-500　EI-550　EI-600　EI-700　EI-7001　EI-8001　EI Super N 17.汇川(INOVANCE)变频器MD300　MD300A　MD320　MD33018.远川(YCDZ)变频器YC-G　YC-P19.紫日(CHZIRI)变频器ZVF7　ZVF9　ZVF9V　ZVF1120.森兰(SENLAN)变频器SB50　SB60/61　SB61Z　SB70　SB100　SB200　BT40 21.安邦信(AMBITION)变频器G9/P9　V11　G11　E11　Z9/Z1122.普传(POWTRAN)变频器PI97G　PI7000/7100　PI7500　PI7600/7800　PI7660 PI7600 PI910023.日业(SUNYE)变频器SY320024.日拓变频器HL300025.华蓝(HLinverter)变频器HL200026.神源(SYRUNS)变频器SY4000　SY500027.开拓变频器KT-A6G/P28.山宇变频器SY6000　SJR229.创杰变频器ACT-V6G/P/Z　ACT-M730.亚泰(YT)变频器YTD-G31.传动之星(STAR@DRIVE)变频器SD-5L-G/P/Y　SD-5L-S　SD-7L32.晓磊(CHXL)变频器LEI2000　LEI2005　LEI300033.星河(XINHE)变频器SD-5L34.华科(HUANIC)变频器HI3G/F　HI9G/F35.方禾(FangH)变频器TE280　F66-B　F66-C　36.群倍(QUNBEI)变频器QLP500037.蒙德(MODROL)变频器IMS-GF　IMS-GL2　IMS-GL338.韦尔变频器AC30G/P/W/H39.高士达(GOLDSTAR)变频器GS200L40.赛普(SAPPHIRE)变频器SAP500G　SAP30041.西驰变频器CFC1000　CFC400042.欧瑞(HFinverter)(惠丰)变频器F2000-G　F3000　F1000-G　F1500-G 43.佳灵变频器JB6C-T944.时代变频器TVF1000　TVF3000　TVF5000 45.爱迪生(Adsen)变频器ADS-A46.阳冈变频器G1/H1/P1　E1　S147.九德松益变频器CT-2000　48.乐邦变频器LB60G　LB90G49.日搏变频器RB600　RB3000　RB500050.日普(RIPOW)变频器RP320051.日锋(RiFeng)变频器RF200　RF900052.金肯(JINKEN)变频器JK-G/P53.鹰垦(INK)变频器SLX54.正阳(Zhengyang)变频器ZY29/31/98　ZY-81255.米高变频器Micovert2003　Micovert340N56.伟创(VEICH)变频器AC20　AC32　AC60　AC61-Z　AC62-L57.德莱尔变频器DVA　DVM　DVS　DV1000　58.易能变频器EDS700　EDS286059.时运捷变频器SuperBona-iF/iP　DB-210060.鸿宝(HOSSONI)变频器HB-G9/P9　HB280-G　HB280-P　HB280-Z61.加能变频器ACmaster-H7　IPC-MD　IPC-DR　IPC-RF62.微能变频器WIN-VB　WIN-9G　WIN-9F　WIN-9I　WIN-9L　63.正弦(SINEE)变频器SINE300　SINE303　SINE307　SINE308　SINE30964.四方变频器C300　C320　E320　E350　E380　E520　H320　65.贝西(B&C)变频器BC-1000　BC-2000　BC-230066.菱科(LINGKE)变频器LK600-G/P/ZS　LK80067.合康高压变频器HIVERT通用　HIVERT矢量68.吉纳变频器MSC-3　MFI-Case00/CaseA/CaseB69.富凌(FULING)变频器DZB60J　DZB70B　DZB200M　DZB300B　70.珠峰变频器DLT-G11/P11/Z11/ZK71.易驱变频器ED2003　ED2800　ED3000　ED300S　ED3100 72.威科达变频器V673.中远变频器MF6　MF5/20　MF3074.美之源(MZY)变频器MZY-M/Y/Z/T/L75.威灵(WELLING)变频器WELLING-G/P/F76.斑科(Bantek)变频器BLDC77.基创变频器E35078.腾龙变频器VG3000-G/H79.德瑞斯(DIRISE)变频器DRS1000-M　DRS2000　DRS2800　DRS3000 80.天正变频器TVFS9　TVFG9/P9　TVFG1181.雷诺尔变频器JJR1000　JJR2000　JJR5000　82.科姆龙变频器KV1900　KV200083.德力西变频器CDI900084.日虹变频器CHRH-A　CHRH-C　CHRH-D85.赛普变频器SAP900G　SAP300V86.万谷(WANGU)变频器VF200087.世通(EACON)变频器EC1000　EC3000　EC500088.佛斯特(FIRST)变频器FST-500　FST-550　FST-60089.收获(Seoho)变频器SOHO-VD　SOHO-SMS　90.威尔凯变频器WKF　WKS　WKR500091.哥伦(GRET)变频器GD-V592.东达变频器TDS-F8　TDS-V893.阿尔法(ALPHA)变频器ALPHA2000G　ALPHA2800　ALPHA330094.东元(TECO)变频器/伺服7300EV　7300CV　7200MA　7200GA　7300PA　7200GS95.士林变频器SH系列　SS系列　SB系列96.华腾变频器V5-H E5-P　V6-H97.麦孚变频器VFD-F540　VCD100098.海利普变频器HOLIP-A/F/H/M　HOLIP-C　HOLIP-P 99.泓筌变频器HC1-A　HC1-M100.隆兴变频器LS200A　LS600　LS800101.宁茂(赫力)变频器RM5102.正频(JPS)变频器PDS　PDA/H/E103.爱得利变频器APXG3　AS　ASN　MS104.德弗(DOVOL)变频器DV300　DV600　ST500　HL2000　105.西林变频器EH600A　EH600M　EH600W　EH600Z 106.百德福(BEDFORD)变频器B500　B801107.三碁(SANCH)(三川)变频器SA　SE108.康沃(博世力士乐)变频器S1　G2　G3109.春日(KASUGA)变频器KVFC110.三木(MIKI)变频器V6 111.优利康变频器YD3000　YD5000112.尤尼康(UNICON)变频器低速大扭矩　无码盘　有码盘　（前身是北京兰海）113.西尔康变频器H3000114.深川变频器SVF2000　SVF3000115.正泰(CHINT)变频器NI01116.中源(ZYDL)变频器ZY-G800　ZY-G800E　ZY-A900　ZY-P800 117.思达(SD)变频器JPSD3000-G/P/V/H118.路斯特(LUST)驱动器AD系列　CDD系列119.依托(ESTAR)变频器EG/EF120.派尼尔(Pioneer)变频器VF2100　VF3000　VF5000121．佳川(JiaChuan)变频器BP60　JCRQ122．亿森变频器参数表123．沃森(VicRuns)变频器VSI9000更新中......150.安川(YASKAWA)变频器G5　G7　E7　F7　J7　V7　PC3　P5/PC5151.三菱(MITSUBISHI)变频器A500　E500　F500　S500　A700　E700　F700　D700152.欧姆龙(OMRON)变频器3G3JV　3G3EV　3G3FV　3G3HV　3G3MV　3G3RV 153.富士(FUJI)变频器FRN-G11S　FRN-P11S　E1S　F1S　FRN-Mini/C1S　FVR-E11S　154.日立(HITACHI)变频器SJ100　L100　SJ200　SJ300　SJ300-EL　L200　L300P155.松下(PANASONIC)变频器VF0　VF0C　VF-8Z　VF100　DV700/707　M1X　M2X156.东芝(TOSHIBA)变频器VF-nC1　VF-S9　VF-S11　VF-A5　VF-A7　VF-AS1157.东洋(TOYO)变频器VF61R　VF64158.住友(SUMITOMO)变频器HF320　SF320　HF430　AF-500159.三肯(SANKEN)变频器SAMCO-i　SAMCO-vm05　SAMCO-e　MF/MS　ES/ET/EF　IHF/IPF　SHF/SPF160.明电舍(MEIDEN)变频器VT230S　VT230SE　VT240S161.LG变频器iS3　iH3　iG5　iS5　iH162.现代(HYUNDAI)变频器N50　N100　N300　J300　163.三星(SAMSUNG)变频器MOSCON-E7　MOSCON-F7　MOSCON-F500170.意科(IECCO)变频器SINUS-N171.佛朗克(FRANCK)变频器FRS2000　FRB6000172.NORD(诺德)变频器SK300E　SK400E　SK5xxE　SK530E　SK700E　SK750E173.EATON(伊顿)变频器说SVX9000　SPX9000　MVX9000　GVX9000174.西门子(SIEMENS)变频器MM410　MM420　MM430　MM440　6RA70　6SE70 175.PE变频器SD100　SD250　SD450　SD700176.TMT变频器PLUS　VTC　E　IP55 PLUS　IP55 E177.AB变频器1336PLUS II　PowerFlex 4　PowerFlex 40　PowerFlex400　PowerFlex 70　PowerFlex 700178.艾默生(华为)变频器EV1000　EV2000　EV3000　EV3100　EV3500　TD900　TD1000　TD2000　TD3000　TD3100　TD3200　TD3300179.ABB变频器ACS400　ACS500　ACS510　ACS600　ACS800　ACS1000　180.伦茨(Lenze)变频器8200/8210　8220/8240　8230　9300 Vector 181.AC Tech变频器MC1000　QC　SCF182.丹佛斯(Danfoss)变频器FC51　FC100　FC200　FC300　VLT2000　VLT2800　VLT2900　VLT3000　VLT5000183.VACON(瓦控)变频器NX　NXS　NXL184.LUST(路斯特)变频器CDD3000　CDE/CDB3000　CDS4000185.WEG变频器CTW-04　CFW-08　CFW-09　CFW-10　CFW-11 186.BONFIGLIOLI(邦飞利)变频器ACT200/400　ACU200/400　VCB400　SYN10S/T　SPL200/400187.Drivecon变频器XS　XT　XR　VF5100HG　VF51RG　VFDB　VF61C　VF61　VF64　VFK1/VFN1　VFN2 188.CT变频器Commander GP　Unidrive SP　Commander SE 189.SIEI(西威)变频器ARTDriveL　ARTDriveG-EV190.KEB(科比)变频器F4-S　F4-F　F5-M　F5-M/S191.SEW变频器MOVITRAC-31C　MOVIDRIVE-60B/61B　MOVITRAC-07　MOVIRET-315/328/355/380/3150 192.BERGES变频器ACM-D2/S2/S3　ACM-COMPACT　SE1　SW1193.施耐德变频器ATV38　ATV58-1　ATV58-2　ATV61　ATV68-1　ATV68-2　ATV68-3194.pDRIVE变频器MX-eco/pro/multi-eco/multi-pro-1　MX-eco/pro/multi-eco/multi-pro-2 195.斯德博(STOBER)变频器FAS4000　FDS4000　MDS5000　SDS4000 196.欧陆变频器/直流调速器512C　590+　590P　690+　590C197.依尔通(Emotron)变频器FDU　VFX　VSA　VSC　CDX　CDU　MSF　198.葆德(BALDOR)变频器10　11　12　14 199.Moeller(金钟-默勒)变频器DV6-340　DF51 200.英泰(Invertek DRIVES)变频器Optidrive Plus 3GV　Optidrive Plus 3GV Compact　Optidrive VTC　Optidrive E　Optidrive E1　Optidrive E2　Optidrive MEMA 4X 201.瑞恩(RELIANCE)变频器PSC4000/5000/DDS5000　PSC7000　VZ3000　VZ7000202.派克汉尼汾(parker)变频器AC650　AC650V　AC690+　。

朗格 LD300矢量通用变频器系列说明书(1)

LD300系列矢量通用型变频器前言首先感谢您选用六安江淮电机有限公司的LD300系列矢量通用型变频器。

LD300主要技术特点：◎两种控制方式：无PG矢量控制（SVC）、V/F控制；◎高起动转矩：0.5Hz/180%(SVC)，1Hz/150%(V/F)，超群的响应性：转矩响应＜20ms(SVC)；◎内置PID控制及休眠唤醒延时设置功能，可方便实现适用于恒压供水系统的闭环控制；◎支持多种频率设定方式：数字设定、电位器设定、模拟量设定、PID设定、通讯设定等；◎16段简易PLC、多段速运行；纺织专用摆频控制功能；◎支持起动、停机直流制动、瞬时停电不停机功能，提供连续可靠的运行；◎自动转矩提升及自动滑差补偿功能；◎转速追踪再起动功能，实现对旋转中的电机的无冲击平滑起动；◎过转矩检测功能、零速保持功能；◎具备跳跃频率控制功能，避免机械共振，使系统更加稳定可靠；◎内置RS485串行通讯接口，支持MODBUS-RTU通讯；◎QUICK/JOG功能：可定义多功能快捷键，可快速浏览修改后与出厂缺省值不同的功能代码；◎多路输入、输出端子均可自由编程，用户可根据需要组合出多种工作模式；◎具备AVR自动电压调整功能：当电网电压变化时，自动保持输出电压恒定；◎具备振荡抑制功能：有效解决大功率电机低频振荡问题；◎提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能。

本说明书介绍了LD300系列矢量通用变频器的功能特性及使用方法，包括产品选型、参数设置、运行调试、维护检查等，使用前请务必认真阅读本说明书，设备配套厂家请将此说明书随设备发送给终端用户，方便后续的使用参考。

阅读完后请妥善保管，以备后用。

注意事项◆为说明产品的细节部分，本手册中的图例有时为卸下外罩或安全遮盖物的状态。

◆使用本产品时，请务必按规定装好外壳或遮盖物，并按照手册的内容进行操作。

◆本手册中的图例仅为了说明，可能会与您订购的产品有所不同。

◆本公司致力于产品的不断改善，功能不断升级，所提供的资料如有变更，恕不另行通知。

DR300H参数手册_V1.0_利佳电子

速度给定方式
主速度给定方式辅助速度给定方式
设定范围 F0 组：基本功能
0：G 型 1：P 型
0：键盘、通讯口同时可修改 1：键盘可修改 2：通讯口可修改 3：键盘、通讯口都不可修改 0：基本菜单模式 1：快速菜单模式（客户定义参数模式） 0：V/F 协调控制（VF） 1：无扇区矢量控制（SVC） 0：通用宏 1：专用宏 …… 0：本机键盘 1：外部端子 2：上位机通讯 3：本机键盘+外部端子 4：本机键盘+上位机通讯 5：外部端子+上位机通讯
保留
33：主速度给定方式切换至 AI1
34：主速度给定方式切换至 AI2
7
〇
0x0045
35：保留
36：主速度给定方式切换至 PF
（X7）
37：辅助速度给定方式切换至
AI1
38：辅助速度给定方式切换至
F2.06
保留
AI2 39：保留
8
〇
0x0046
40：辅助速度给定方式切换至
PF（X7）
41：速度给定方式切换
机型确定
〇
0x0021
F1.02
电机额定电压 Un 0V~660V
机型确定
〇
0x0022
F1.03电机ຫໍສະໝຸດ 定电流 In0.01A~655.35A
机型确定
〇
0x0023
F1.04
电机额定频率 Fn
0.00Hz~600.00Hz （3200.0Hz 高频）
机型确定
〇
0x0024
F1.05
电机额定转速 Nn 1rpm~60000rpm
0：两线模式 1 1：两线模式 2 2：三线模式 1 3：三线模式 2 0：主速度 1：辅助速度 2：主速度+辅助速度 3：主速度−辅助速度 4：主速度与（主速度+辅助速度）切换 5：主速度与（主速度−辅助速度）切换 6：辅助速度与（主速度+辅助速度）切换 7：辅助速度与（主速度−辅助速度）切换 8：MAX{主速度、辅助速度} 9：MIN{主速度、辅助速度} 10：主速度×辅助速度 0：主数字频率 1：AI0（键盘电位器） 2：AI1 3：AI2 4：PF（X7） 5：PLC 6：PID

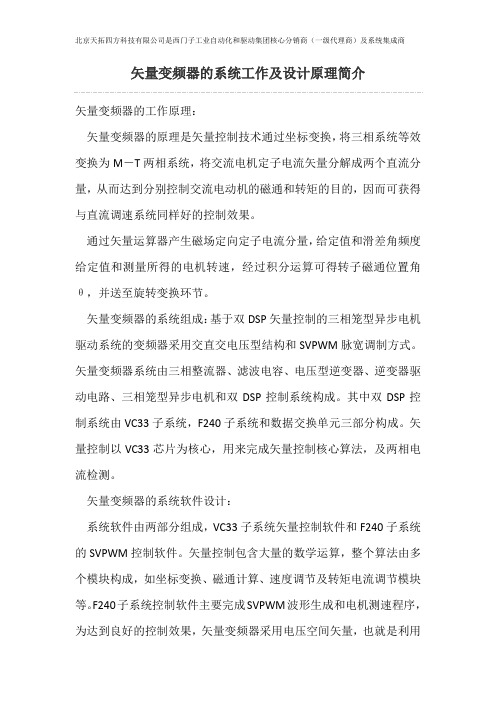

矢量变频器的系统工作及设计原理简介
