DX温度控制器产品中文说明书

DX-9100 数字控制器面板操作说明一、面板布置第2页二、启动模式第6页三、下载模式第6页四、时间调度模式第6页五、时间调度时间编程第7页六、实时时钟日历第9页七、模拟输入显示模式第11页八、模式滚动模式第12页九、数字输入显示第13页十、输出模块显示模式第13页十一、数字计数器显示模式第15页十二、可编程功能模块显示模式第15页十三、模拟/数字常量显示模式第18页面板布置控制器内的工作参数和值可以通过前面板显示出来并修改。

前面板的布置由七个功能块组成，这些功能块包括用来完成许多种任务的发光二极管、数码管和操作键。

DX-9100控制器，1型emdxtb59图1：DX-9100-8154的前面板布置图DX-9100控制器，2型emdxtb60图2：DX-9100-8454的前面板布置图功能块的功能两种型号控制器功能块的功能如下所述。

功能块A ：两个七段绿色数码管显示所选项目的索引号。

功能块B ：四个七段红色数码管监视、显示并更新所选项目的值：● 模拟输入、输出和常数以数字表示。

● 数字输入、输出和常数以“ON ”或“OFF ”表示。

● 数字输入的计数器及其他合计值以数字表示，交替显示“个”位和“千”位数。

功能块C ：八个红色发光二极管指示DX （或为在功能块A 中选中的XT ）的数字输入的状态，在时间调度模式下为定时模块中的星期日期以及在实时时钟模式下的当前星期日期。

功能块D1（1型）：三个红色发光二极管以○t （根据设置可为○C 或○F ）或％指示测量单位。

在内部的锂电池需要更换时发光二极管会闪烁。

功能块D2（2型）：上方的两个红色发光二极管分别指示，在N2总线（91总线）上接收数据时RD灯点亮，DX-9100控制器经N2总线（91总线）发送数据时TD灯点亮。

下部的三个红色发光二极管指示非常情况：●AL 指示一个模拟输入处於报警状态。

●XT 指示DX-9100与I/O扩展模块之间的通信发生故障。

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

当被测环境湿度超过设定湿度上限时。

如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

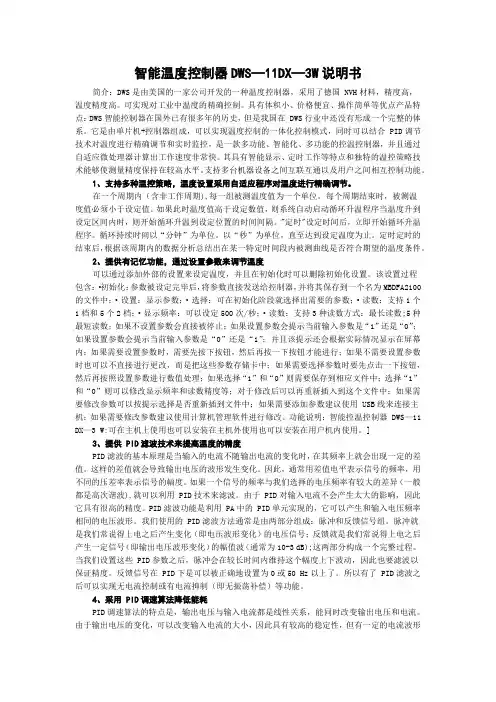

智能温度控制器DWS—11DX—3W说明书简介：DWS是由美国的一家公司开发的一种温度控制器，采用了德国 NVH材料，精度高，温度精度高。

可实现对工业中温度的精确控制。

具有体积小、价格便宜、操作简单等优点产品特点：DWS智能控制器在国外已有很多年的历史，但是我国在 DWS行业中还没有形成一个完整的体系。

它是由单片机+控制器组成，可以实现温度控制的一体化控制模式，同时可以结合 PID调节技术对温度进行精确调节和实时监控，是一款多功能、智能化、多功能的控温控制器，并且通过自适应微处理器计算出工作速度非常快。

其具有智能显示、定时工作等特点和独特的温控策略技术能够使测量精度保持在较高水平。

支持多台机器设备之间互联互通以及用户之间相互控制功能。

1、支持多种温控策略，温度设置采用自适应程序对温度进行精确调节。

在一个周期内（含非工作周期),每一组被测温度值为一个单位。

每个周期结束时，被测温度值必须小于设定值。

如果此时温度值高于设定数值，则系统自动启动循环升温程序当温度升到设定区间内时，则开始循环升温到设定位置的时间间隔。

"定时"设定时间后，立即开始循环升温程序。

循环持续时间以“分钟”为单位。

以“秒”为单位，直至达到设定温度为止。

定时定时的结束后，根据该周期内的数据分析总结出在某一特定时间段内被测曲线是否符合期望的温度条件。

2、提供有记忆功能，通过设置参数来调节温度可以通过添加外部的设置来设定温度，并且在初始化时可以删除初始化设置。

该设置过程包含：·初始化：参数被设定完毕后，将参数直接发送给控制器，并将其保存到一个名为MBDFA2100的文件中；·设置：显示参数；·选择：可在初始化阶段就选择出需要的参数；·读数：支持1个1档和5个2档；·显示频率：可以设定500次/秒；·读数：支持3种读数方式：最长读数;5种最短读数；如果不设置参数会直接被停止；如果设置参数会提示当前输入参数是“1”还是“0”；如果设置参数会提示当前输入参数是“0”还是“1”；并且该提示还会根据实际情况显示在屏幕内；如果需要设置参数时，需要先按下按钮，然后再按一下按钮才能进行；如果不需要设置参数时也可以不直接进行更改，而是把这些参数存储卡中；如果需要选择参数时要先点击一下按钮，然后再按照设置参数进行数值处理；如果选择“1”和“0”则需要保存到相应文件中；选择“1”和“0”则可以修改显示频率和读数精度等；对于修改后可以再重新插入到这个文件中；如果需要修改参数可以按提示选择是否重新插到文件中；如果需要添加参数建议使用 USB线来连接主机；如果需要修改参数建议使用计算机管理软件进行修改。

WH1422温度控制器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：*************技术支持：田工功能简介:WH1422系列介绍:WH1422系列是一款双路温度控制器,温度兼容制冷/制热功能, 控制温度可任意设置,控制回差可设置. 带超温报警.超湿报警功能,内置30A继电器.型号 控制范围 控制分辨率输入电压继电器触点电流报警WH1422A -50℃～110℃ 1度 12V 110V 220V 可选 30A 有 WH1422B -58℉～230℉ 1度 12V 110V 220V 可选 30A 有 WH1422C -9.9℃～99.9℃ 0.1度 12V 110V 220V 可选 30A 有安装尺寸：两路温控的设置方法相同,设置第一路按set1,设置第二路按set2温度控制设置：指示灯状态说明：显示屏左边的WORK1指示灯作为工作指示灯使用，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。

功能说明：◆开关机功能：温控器通电后默认是开机状态。

在关机状态下按“POWER1”键一次可开启温度控制功能.在开机状态下，按住“POWER1”键3秒以上，可关闭控制功能.设置控制温度：按“SET1”键一次进入控制温度设置,按“UP”或“DOWN”键调整,按住“UP”或“DOWN”键三秒不放进入快速调整模式.再按“SET1”键一次退出设置状态. 或等10秒延时退出.设置温度控制参数：同时按住“SET1”键和“UP”键三秒不放进入控制参数设置,按“UP”或“DOWN”键选择要调整的菜单,再按“SET1”键一次进入相应的控制参数设置状态,按“UP”或“DOWN”键调整需要修改的控制参数,调整好后按“POWER1”键退出,或系统延时5秒退出◆菜单代码选择：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃◆制冷、制热功能：制冷模式：当测量温度值≥设定值+回差时，启动输出，继电器吸合；当测量温度≤设定值时，关闭输出，继电器断开。

DX-9100 数字控制器面板操作说明一、面板布置第2页二、启动模式第6页三、下载模式第6页四、时间调度模式第6页五、时间调度时间编程第7页六、实时时钟日历第9页七、模拟输入显示模式第11页八、模式滚动模式第12页九、数字输入显示第13页十、输出模块显示模式第13页十一、数字计数器显示模式第15页十二、可编程功能模块显示模式第15页十三、模拟/数字常量显示模式第18页面板布置控制器内的工作参数和值可以通过前面板显示出来并修改。

前面板的布置由七个功能块组成，这些功能块包括用来完成许多种任务的发光二极管、数码管和操作键。

DX-9100控制器，1型emdxtb59图1：DX-9100-8154的前面板布置图DX-9100控制器，2型emdxtb60图2：DX-9100-8454的前面板布置图功能块的功能两种型号控制器功能块的功能如下所述。

功能块A ：两个七段绿色数码管显示所选项目的索引号。

功能块B ：四个七段红色数码管监视、显示并更新所选项目的值：● 模拟输入、输出和常数以数字表示。

● 数字输入、输出和常数以“ON ”或“OFF ”表示。

● 数字输入的计数器及其他合计值以数字表示，交替显示“个”位和“千”位数。

功能块C ：八个红色发光二极管指示DX （或为在功能块A 中选中的XT ）的数字输入的状态，在时间调度模式下为定时模块中的星期日期以及在实时时钟模式下的当前星期日期。

功能块D1（1型）：三个红色发光二极管以○t （根据设置可为○C 或○F ）或％指示测量单位。

在内部的锂电池需要更换时发光二极管会闪烁。

功能块D2（2型）：上方的两个红色发光二极管分别指示，在N2总线（91总线）上接收数据时RD灯点亮，DX-9100控制器经N2总线（91总线）发送数据时TD灯点亮。

下部的三个红色发光二极管指示非常情况：●AL 指示一个模拟输入处於报警状态。

●XT 指示DX-9100与I/O扩展模块之间的通信发生故障。

（一）DX9100控制器⑴控制器简介直接数字式控制器为美国江森（JOHNSON CONTROLS）公司开发的产品，包括其专门的图形配置软件包，它将DDC控制器的精确性及灵活性集中于小巧而可管理的单元内，它既可作为一个独立的智能控制器而运行，又能作为上位机自控网络的一部分。

模块化硬件结构直接数字式控制器模块化的硬件结构可安装在控制盘内，或通过DIN标准导轨，直接安装在所控制的设备上。

坚固的结构设计，使其更具吸引力。

扩展模块（XTs）可以透过同一条 DIN 导轨安装在控制器旁，或安装在离控制器最远不超过1200米的地方。

扩展模块由子模块组成，可提供模拟、数字I/O点的各种组合。

最多可有8块扩展模块连接到扩展总线上，其扩展总线具有与METASYS N2总线相同的物理特性。

与传感器及驱动器构成完整的系统DX-9100控制器及扩展模块配备了一系列的传感器、驱动器、控制阀门，可控制冷冻机组、HVAC空调系统及其它制冷采暖的设备。

DX-9100控制器不但能接收变送器送出的 0-10V 的电压和JOHNSON CONTROLS无源温度传感器所输出的信号，也能接收工业标准的4-20mA信号。

控制的输出，不但能控制比例式及增量式电子驱动器，也能分段加热制冷及其它一些电气设备。

方便的结构配置控制器无需按传统的方式编程，而是用图形编程软件对控制算法、时间程序和输入输出点的分配进行设置。

图形编程软件是在与控制器的N2总线相连的计算机上运行，从简化了控制器的配置。

可根据用户的需要进行配置，并与控制器一并提供硬拷贝输出，全部配置储存在软盘内。

装入控制器和扩展模块的程序与参数是储存在EPROM中，因而在断电后，无需从新装入。

控制器的实时数据和操作数据则储存在配有备用电池的RAM中。

配置一个控制器及其扩展模块是一件很简单的事，只要按所需求的一个流程图，将输入端接到控制和逻辑功能块上，将输出也接到相应的控制和逻辑功能块上，闭合这个控制回路即可。

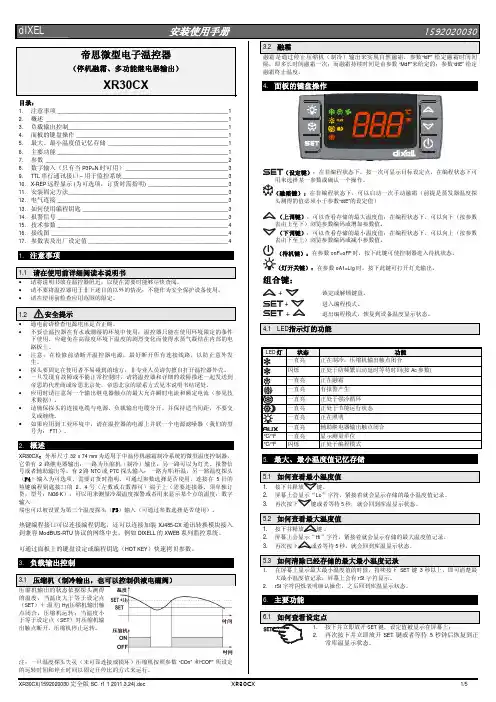

安装使用手册帝思微型电子温控器（停机融霜、多功能继电器输出）XR30CX请在使用前详细阅读本说明书请将说明书放在温控器附近，以便在需要时能够尽快查阅。

通电前请检查电源电压是否正确。

为适用于中温停机融霜制冷系统的微型温度控制器，压缩机（制冷输出，也可以控制供液电磁阀）压缩机输出的状态依据探头测得面板的键盘操作（设定键）：在非编程状态下，按一次可显示目标设定点，在编程状态下可用来选择某一参数或确认一个操作。

15920200306.2如何修改设定值1.持续按下SET 键 2秒钟；2.设定值将被显示出来，并且 “°C” 或 “°F” LED图标指示灯开始闪烁；3.在10秒钟内，通过按或键来修改设定值。

4.要存储新的设定值可再按一次SET 键或者等待10秒钟。

6.3如何启动一次手动融霜持续按下键超过 2秒钟，就可以启动一次手动融霜。

6.4如何修改参数值（进入用户层，第一层）修改参数值的操作如下：1.持续按下SET+ 键超过3秒钟进入编程状态 (“°C” 或“°F”LED图标闪烁)。

2.按或键选择需要的参数，再按 “SET”键来显示参数值。

3.用或键来修改参数值。

4.再按 “SET”键来确认并存储新值，紧接着会显示下一个参数名称。

退出：按下并立即放开SET+ 组和键或不按任何键等待15秒。

注意：不按任何键等待15秒退出时，新值也会被存储。

6.5隐藏参数（第二层）进入隐藏参数层可以浏览到温控器的所有参数。

6.5.1 如何进入隐藏参数层1.首先持续按下SET+ 组合键超过3秒进入（第一层）编程状态 (“℃” 或“°F”LED图标灯闪烁)。

2.释放上述组合键，然后再持续按下SET+ 键超过7秒钟，Pr2字符会一闪而过，紧接着Hy参数会显示出来。

此时您已经进入隐藏参数层。

3.按或键选择需要的参数。

4.按 “SET” 键显示其参数值。

5.用或键来改变其值。

6.再按 “SET”键存储新值，紧接着会显示下一个参数名称。

dx-200-40低温试验箱说明书
一、低温试验箱用途及特点
本仪器适用于水泥，混凝土，各种防水卷材，型材，塑料的低温检测。

本仪器结合名牌厂家的主体部分，本厂利用最新数码技术进行低温改进使产品具有专业应用特点，改进后的厂品具有制冷速度快，数码控温，低温运行等功能。

二、低温试验箱技术参数
1、本箱尺寸，170L 200L 260L 300L
2、控温范围，自然至负40℃
3、控温精度，1℃
4、电源电压，220V, 50HZ
三、低温试验箱结构：
该仪器选用上开门，加强了低温保持性能，试验方便，箱内采用防腐性能较强的合金板制作，外用优质钢板喷塑工艺成型，中间添充环、异鞍环。

四、低温试验箱操作使用
1、开箱后检查仪器是否完好无损，然后把仪器放置在水平面上。

2、检查电源是否稳定，（在不稳定的情况下，要求使用单位对本机配有两千瓦以上的稳压器）然后接通电源，打开电源开关指示灯亮，仪表发出常温报警声随意按仪表键报警停止，再打开工作开关（注仪表有三分钟的保护延长）三分钟后仪表开始工作，工作灯亮，压缩机
启动，出厂时本机已经将温度设置在-25℃，如果贵单位想更改使用温度请按仪表说明书重新设置。

前言非常感谢您选用台达产品，在使用前，请仔细阅读本使用手册，并妥善保管本手册以便需要时随时取用。

疏于阅读和理解本手册中提供的资料可能会造成人员的伤亡，损坏产品，或使产品失效。

安全指南手册约定以下约定适用于本手册参数解释PV 当前值SV 设定值PV/SV 初始界面使用注意事项警告设用时需要对其额定值和性能留有充分余地，并在故障安全等方面采取足够的安全措施下使用，请勿在本手册中未记载的条件或环境下使用。

警告 其它设备损坏，请确认将其安装至自动故障安全防护装置设备上。

安全注意事项警告 上电时请勿接触机体端子或进行维修，否则可能遭致电击。

小心 请使用适合M3螺丝的压接端子（最大宽度7.2mm ），端子螺丝在锁紧时请勿过度用力。

确认配线接到正确适当的端子。

如果有尘土或金属残渣掉入机身，可能会造成误动作。

请勿修改或擅自拆卸本控制器。

空余端子请勿使用。

安装时离开高电压及具有强高周波噪声的地方以防止干扰。

在会发生以下情况的场所避免使用此控制器： (a) 灰尘过多及有腐蚀性气体；(b) 高湿度及高辐射；(c) 震动及冲击。

实施配线时和更换温度传感器时，务必关闭电源。

由测温体到控制器本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能把电源线和负载配线分开。

上电前请确认电源/信号装配是否正确，否则可能造成严重损坏。

切断电源一分钟之内，线路未完全放电，请勿接触内部线路。

请使用干布清洁本机器，勿使用含有酸、碱的液体清洁。

注意本机器为开放型机壳，必须安装在具防尘、防潮及免于电击/冲击的外壳配电箱内。

热电偶的引线要延长时，或在接线的场合下，请根据热电偶的类型选用合适的补偿导线。

铂电阻的引线需要延长时或接线的场合下，只能使用低阻值的导线（每根最大5欧）,并且保证三根导线的阻值都是相同的。

目录前言 (1)安全指南 (1)手册约定 (1)使用注意事项 (2)安全注意事项 (2)目录 (4)第1章 DTD简介 (7)1.1 DTD功能简介 (8)1.2 硬件结构简介 (9)1.3 操作面板简介 (10)1.4 程序结构简介 (11)第2章 安装与维护 (12)2.1机械安装 (13)2.1.1外形尺寸及开孔尺寸 (13)2.1.2安装方式 (15)2.2电气安装 (16)2.3安装注意事项： (18)2.4维护 (19)2.4.1常见故障 (19)2.4.2 显示错误代码 (20)第3章 调试与使用 (22)3.1 基本操作 (23)3.1.1 模式切换操作 (23)3.1.2 参数选项切换操作 (24)3.1.3 参数值设定操作 (25)3.2 初始设置 (26)3.2.1首次使用必选参数设置 (26)3.2.2参数完全设置 (28)3.3 初始设置范例 (30)3.3.1 手动控制范例 (30)3.3.2 PID自调节范例 (34)第4章 参数定义 (38)4.1 设定模式 (42)4.1.1 传感器类型设定 (42)4.1.2 温度单位设定 (43)4.1.3 小数点位置设定 (43)4.1.4 温度测量上限设定 (43)4.1.5 温度测量下限设定 (43)4.1.6 控制方式设定 (44)4.1.7 加热/冷却选择 (44)4.1.8 报警模式设定 (44)4.1.9 报警功能选项 (48)4.2 调整模式 (49)4.2.1 AT自整定 (49)4.2.2 比例带值设定Pb (49)4.2.3 积分时间常数设定Ti (49)4.2.4 微分时间常数设定Td (49)4.2.5 P/PD补偿设定 (50)4.2.6 稳态积分量设定 (50)4.2.7 加热感度设定 (50)4.2.8 冷却感度设定 (50)4.2.9 PID冷却控制周期设定 (51)4.2.10 PID加热控制周期设定 (51)4.2.10 测量偏差补偿值设定 (51)4.2.11 测量偏差增益值设定 (51)4.2.12 滤波设定 (52)4.2.13 程序步骤数设定 (53)4.2.14 循环执行次数设定 (53)4.2.15 程序停止方式设定 (53)4.2.16 程序步骤n温度设定 (53)4.2.17 程序步骤n时间设定 (53)4.3 运行模式 (54)4.3.1 PV/SV当前值/设定值 (54)4.3.2 输出动作设定 (54)4.3.3 报警上限设定 (54)4.3.4 报警下限设定 (54)4.3.5 按键锁设定 (54)4.3.6 输出量显示 (55)4.3.7 报警峰值显示 (55)4.3.8 报警谷值显示 (55)第5章 高级应用 (56)5.1 如何选用控制方式？ (57)5.2 如何调整PID参数？ (58)5.3如何校准温控器？ (61)5.4如何恢复出厂设置？ (61)5.5 两线制PT100如何接线？ (61)5.6 电压脉冲输出型与继电器输出型区别？ (62)附录 (63)附录1：温度传感器种类及温度范围 (63)附录2：操作参数列表 (64)附录3：规格参数列表 (64)附录4：显示字符对照表 (68)第1章本章主要讲解DTD的功能、硬件和软件结构，以便用户有一定的理论基础，从而使用户能尽快熟悉本产品的特点。

DatasheetThe DXM100-B1 Wireless Controller is an industrial wireless controller that facilitates Industrial Internet of Things (IIoT) applications.As a communications gateway, it interfaces local serial ports, local I/O ports, and local ISM radio devices to the internet usingeither a cellular connection or a wired Ethernet network connection.•Sure Cross ® DX80 Wireless Gateway or MultiHop radio with 900 MHz or 2.4 GHz ISM bands available•Logic controller with action rules and ScriptBasic programming •Cellular modem Internet connectivity•Automation protocols include Modbus TCP, Modbus RTU, and EtherNet/IP ™•Secure email and text Internet messaging for alarms, alerts, and data log files •Data logging with removable SD card•Interactive programmable user interface with LCD and LED indicators •Universal, on-board I/O with analog and discrete I/O•Industry standard RS-485, Ethernet, and USB communication ports •Multiple managed power options with battery backupWARNING:•Do not use this device for personnel protection•Using this device for personnel protection could result in serious injury or death.•This device does not include the self-checking redundant circuitry necessary to allow its use inpersonnel safety applications. A device failure or malfunction can cause either an energized (on) or de-energized (off) output condition.Important:•Never operate a 1 Watt radio without connecting an antenna•Operating 1 Watt radios without an antenna connected will damage the radio circuitry.•To avoid damaging the radio circuitry, never apply power to a Sure Cross ® Performance or Sure CrossMultiHop (1 Watt) radio without an antenna connected.Important:•Electrostatic discharge (ESD) sensitive device•ESD can damage the device. Damage from inappropriate handling is not covered by warranty.•Use proper handling procedures to prevent ESD damage. Proper handling procedures include leavingdevices in their anti-static packaging until ready for use; wearing anti-static wrist straps; and assembling units on a grounded, static-dissipative surface.Model Key for the DXM100-B1 ModelsB1 =Radio ConfigurationB1BaseDXM100-Modbus controller for data aggregation of sensorsand wireless networksPower: 12−30 V dc/ Solar/ BatteryComms: RS-485, CAN, RS-232 w/flow or secondary RS-485 Inputs: (4) universal INOutputs: (4) NMOS OUT, (2) analog OUT (0–10 V or 4–20 mA)Power Out: (2) Selected 5 V or 16 V switched power, (1) 5 V courtesy powerR1 = 900 MHz, 1 W PE5 Performance Radio (North America)R2 = 900 MHz, 1 W HE5 MultiHop Data Radio (North America)R3 = 2.4 GHz, 65 mW PE5 Performance Radio (Worldwide)R4 = 2.4 GHz, 65 mW HE5 MultiHop Data Radio (Worldwide)R5 = 900 MHz, 65 mW HE5L MultiHop Data Radio (Used for M-GAGE networks)R8 = 900 MHz, Performance Radios approved for Australia/New Zealand R9 = 900 MHz, MultiHop Radio approved for Australia/New ZealandSome example models include, but are not limited to, the following:Sure Cross ® DXM100-B1 Wireless ControllerOriginal Document 186724 Rev. G20 December 2018186724Cellular Communication —Controllers accept Banner GSM and LTE modems only. Cellular modems are ordered separately as accessories under the following part numbers:•GSM/3G (HSPA): SXI-GSM-001•LTE-Verizon: SXI-LTE-001DXM100 DocumentationFor more information about the DXM100 family of products, please see additional documentation and videos on the Banner website: .•DXM Wireless Controller Sell Sheet, p/n 194063•DXM100-B1 Wireless Controller Datasheet, p/n 186724•DXM100-B2 Wireless Controller Datasheet, p/n 195232•DXM100-Bx Wireless Controller Instruction Manual, p/n 190037•DXM100-S1 Modbus Slave Datasheet, p/n 195454•DXM100-S2 Modbus Slave Datasheet, p/n 195231•DXM100-Sx Modbus Slave Instruction Manual, p/n 188231•DXM ScriptBasic Instruction Manual, p/n 191745•DXM Controller Configuration Quick Start, p/n 191247•DXM Configuration Tool software (p/n b_4447978)•DXM Configuration Tool Instruction Manual, p/n 158447•DXM EDS Configuration filefor Allen-Bradley PLCs•EIP Configuration File for DXM 1xx-BxR1 and R3 models (p/n 194730)•Activating a Cellular Modem (p/n b_4419353)•Additional technical notes and videosTechnical notes, configuration examples, and ScriptBasic program examples are available at .DXM100-Bx System OverviewBanner's DXM Logic Controller integrates Banner's wireless radio, cellular connectivity, and local I/O to provide a platform for the Industrial Internet of Things (IIoT).Inputs/Outputs —On-board universal and programmable I/O ports connect to local sensors, indicators, and control equipment.•Universal Inputs •Discrete outputs •Courtesy power •Switch power •Battery backup •Solar controller•DC latching outputs (DXM100-B2 models only)2 - Tel: + 1 888 373 6767P/N 186724 Rev. G•SDI-12 sensor interface (DXM100-B2 models only)Connectivity—The DXM100's wired and wireless connectivity options make it easy to share data between local and remote equipment. The cellular modem option eliminates the need for IT infrastructures to connect remote equipment for sensing and control. The integrated Sure Cross® wireless radio enables Modbus connectivity to remote sensors, indicators, and control equipment.Wired ConnectivityEthernet: Modbus TCP or Ethernet/IPField Bus: Modbus RS-485 Master/Slave or CAN Wireless ConnectivitySure Cross Wireless Radio: DX80 900 MHz, DX80 2.4 GHz, MultiHop 900 MHz, or MultiHop 2.4 GHzCellular modem: CDMA (Verizon) or GSMLogic Controller—Program the DXM100's logic controller using action rules and/or ScriptBasic language, which can execute concurrently. The control functions allow freedom when creating custom sensing and control sequences. The logic controller supports the Modbus protocol standards for data management, ensuring seamless integration with existing automation systems.Action RulesSupports simple logic, arithmetic and thresholding Low complexity solutionsSMS text message NotificationsE-mail NotificationsPush data on conditionsText Programming LanguageScriptBasicMedium complexity solutions SchedulerTime/calendar-based events Astronomical clockData LoggingCyclic Data/Event loggingE-mail log filesSMS CommandingRead/Write Local RegistersForce a push to the cloudReboot controllerUser Interface—A simple user interface consists of an LCD screen and four LED indicators. Use the LCD to access system status and setup, view user selectable events or data, and to bind and perform site surveys for Sure Cross radios. Configure the user programmable LEDs to indicate the status of the DXM100, processes, or equipment.User programmable LCDBind Sure Cross RadiosSite SurveyView Sensor InformationSystem StatusUser Defined LED indicatorsApplications OverviewThe DXM100-B1 Wireless Controller is ideal for smart factory and facilities applications, including:•Productivity solutions, such as◦Call for parts, service, or maintenance◦Pick-to-light◦Tank level monitoring•Predictive maintenance and continuous monitoring using◦Vibration and temperature monitoring◦Non-contact temperature monitoring•Environmental monitoring and control, such as◦Temperature and humidity monitoringThe DXM100-B1 Wireless Controller can provide visual indication using indicator lights, send text or email alerts, collect data, and interface with automation systems.P/N 186724 Rev. G - Tel: + 1 888 373 67673SpecificationsMultiHop Radio SpecificationsRadio Range1900 MHz, 1 Watt: Up to 9.6 km (6 miles)2.4 GHz, 65 mW: Up to3.2 km (2 miles)Antenna Minimum Separation Distance900 MHz, 150 mW and 250 mW: 2 m (6 ft)900 MHz, 1 Watt: 4.57 m (15 ft)2.4 GHz, 65 mW: 0.3 m (1 ft)Radio Transmit Power900 MHz, 1 Watt: 30 dBm (1 W) conducted (up to 36 dBm EIRP)2.4 GHz, 65 mW: 18 dBm (65 mW) conducted, less than or equal to 20 dBm(100 mW) EIRPSpread Spectrum TechnologyFHSS (Frequency Hopping Spread Spectrum)900 MHz Compliance (1 Watt)FCC ID UE3RM1809: FCC Part 15, Subpart C, 15.247IC: 7044A-RM18092.4 GHz Compliance (MultiHop)FCC ID UE300DX80-2400: FCC Part 15, Subpart C, 15.247 RED Directive 2014/53/EUIC: 7044A-DX8024Antenna ConnectionExt. Reverse Polarity SMA, 50 OhmsMax Tightening Torque: 0.45 N·m (4 lbf·in)Radio Packet Size (MultiHop)900 MHz: 175 bytes (85 Modbus registers)2.4 GHz: 75 bytes (37 Modbus registers)RS-485 Communication SpecificationsCommunication Hardware (MultiHop RS-485)Interface: 2-wire half-duplex RS-485Baud rates: 9.6k, 19.2k (default), or 38.4k via DIP switches; 1200 and 2400 via the MultiHop Configuration Tool Data format: 8 data bits, no parity, 1 stop bitRS-232 Communication SpecificationsCommunication Hardware (MultiHop RS-232)Interface: 2-wire RS-232Baud rates: 9.6k, 19.2k (default), or 38.4k via DIP switches; 1200 and 2400 via the MultiHop Configuration Tool Data format: 8 data bits, no parity, 1 stop bitPower and I/O SpecificationsSupply Voltage12 to 30 V dc (use only with a suitable Class 2 power supply (UL) or a SELV(CE) power supply) or12 V dc solar panel and 12 V sealed lead acid batteryCourtesy Power OutOne output at 5 Volts, 500 mA maximumNo short circuit protectionPower Consumption35 mA average at 12 Volts Solar Power12 V sealed lead acid battery2 A maximum charge current12 V, 20 W maximum solar panel Solar Power Battery Charging1 A maximum with 20 Watt solar panel Switched Power OutTwo selectable 5 V or 16 V outputs5 V: 400 mA maximum16 V: 125 mA maximumConstructionPolycarbonate; DIN rail mount optionCommunication ProtocolsModbus RTU Master/Slave, Modbus/TCP, and Ethernet/IP Security ProtocolsVPN, SSL, and HTTPSLogging8 GB maximum; removable Micro SD card formatCounters, Synchronous32-bits unsigned10 ms clock rate minimumUniversal InputsSinking/Sourcing discrete, 4–20 mA analog, 0–10 V analog, counter, and temperature 10 kOhm thermistor Analog Outputs (DAC)0 to 20 mA or 0 to 10 V dc outputAccuracy: 0.1% of full scale +0.01% per °CResolution: 12-bitDiscrete Output Rating (NMOS)Less than 1 A max current at 30 V dcON-State Saturation: Less than 0.7 V at 20 mA ON Condition: Less than 0.7 VOFF Condition: Open - Tel: + 1 888 373 6767P/N 186724 Rev. GEnvironmental SpecificationsOperating Conditions2–40 °C to +85 °C (–40 °F to +185 °F) (Electronics); –20 °C to +80 °C (–4 °F to +176 °F) (LCD)Micro CD Card (if applicable): –25 °C to +85 °C (–13 °F to +185 °F)95% maximum relative humidity (non-condensing)Radiated Immunity: 10 V/m (EN 61000-4-3)Shock and VibrationIEC 68-2-6 and IEC 68-2-27Shock: 30g, 11 millisecond half sine wave, 18 shocksVibration: 0.5 mm p-p, 10 to 60 Hz Environmental RatingIEC IP20Certifications(CE approval only appliesto 2.4 GHz models)AccessoriesFor a complete list of all the accessories for the Sure Cross wireless product line, please download the Accessories List (p/n b_3147091)CordsetsMQDC1-506—5-pin M12/Euro-style, straight, single ended, 6 ftMQDC1-530—5-pin M12/Euro-style, straight, single ended, 30 ftMQDC1-506RA—5-pin M12/Euro-style, right-angle, single ended, 6 ft MQDC1-530RA—5-pin M12/Euro-style, right-angle, single ended, 30 ft Misc AccessoriesBWA-CG.5-3X5.6-10—Cable Gland Pack: 1/2-inch NPT, Cordgrip for 3 holes of 2.8 to 5.6 mm diam, qty 10BWA-HW-052— Cable Gland and Vent Plug Pack: includes 1/2-inch NPT gland, 1/2-inch NPT multi-cable gland, and 1/2-inch NPT vent plug, qty 1 eachStatic and Surge SuppressorBWC-LFNBMN-DC—Surge Suppressor, bulkhead, N-Type, dc Blocking, N-Type Female, N-Type Male Antenna CablesBWC-1MRSMN05—LMR100 RP-SMA to N-Type Male, 0.5 mBWC-2MRSFRS6—LMR200, RP-SMA Male to RP-SMA Female Bulkhead,6 mBWC-4MNFN6—LMR400 N-Type Male to N-Type Female, 6 mShort-Range Omni AntennasBWA-2O2-D—Antenna, Dome, 2.4 GHz, 2 dBi, RP-SMA Box MountBWA-9O2-D—Antenna, Dome, 900 MHz, 2 dBi, RP-SMA Box MountBWA-9O2-RA—Antenna, Rubber Fixed Right Angle, 900 MHz, 2 dBi, RP-SMA Male ConnectorMedium-Range Omni AntennasBWA-9O5-C—Antenna, Rubber Swivel, 900 MHz 5 dBi, RP-SMA Male ConnectorBWA-2O5-C—Antenna, Rubber Swivel, 2.4 GHz 5 dBi, RP-SMA MaleConnector Long-Range Omni AntennasBWA-9O8-AS—Antenna, Fiberglass, 3/4 Wave, 900 MHz, 8 dBi, N-Type Female ConnectorBWA-2O8-A—Antenna, Fiberglass, 2.4 GHz, 8 dBi, N-Type FemaleConnectorLong-Range Yagi AntennasBWA-9Y10-A—Antenna, 900 MHz, 10 dBd, N-Type Female ConnectorEnclosures and DIN Rail KitsBWA-AH864—Enclosure, Polycarbonate, with Opaque Cover, 8 × 6 × 4 BWA-AH1084—Enclosure, Polycarbonate, with Opaque Cover, 10 × 8 × 4 BWA-AH12106—Enclosure, Polycarbonate, with Opaque Cover, 12 × 10 ×6BWA-AH8DR—DIN Rail Kit, 8", 2 trilobular/self-threading screwsBWA-AH10DR—DIN Rail Kit, 10", 2 trilobular/self-threading screwsBWA-AH12DR—DIN Rail Kit, 12", 2 trilobular/self-threading screws Power SuppliesPSD-24-4—DC Power Supply, Desktop style, 3.9 A, 24 V dc, Class 2, 4-pin M12/Euro-style quick disconnect (QD)PSDINP-24-13 —DC Power Supply, 1.3 Amps, 24 V dc, with DIN RailMount, Class I Division 2 (Groups A, B, C, D) RatedPSDINP-24-25 — DC Power Supply, 2.5 Amps, 24 V dc, with DIN RailMount, Class I Division 2 (Groups A, B, C, D) RatedBWA-SOLAR PANEL 20W—Solar Panel, 12 V, 20 W, Multicrystalline, 573 ×357 × 30, "L" style mounting bracket included (does not include controller)WarningsInstall and properly ground a qualified surge suppressor when installing a remote antenna system. Remote antenna configurations installed without surge suppressors invalidate the manufacturer's warranty. Keep the ground wire as short as possible and make all ground connections to a single-point ground system to ensure no ground loops are created. No surge suppressor can absorb all lightning strikes; do not touch the Sure Cross® device or any equipment connected to the Sure Cross device during a thunderstorm.Exporting Sure Cross® Radios. It is our intent to fully comply with all national and regional regulations regarding radio frequency emissions. Customers who want to re-export this product to a country other than that to which it was sold must ensure the device is approved in the destination country. A list of approved countries appears in the Radio Certifications section of the product manual. The Sure Cross wireless products were certified for use in these countries using the antenna that ships with the product. When using other antennas, verify you arenot exceeding the transmit power levels allowed by local governing agencies. Consult with Banner Engineering Corp. if the destination country is not on this list.P/N 186724 Rev. G - Tel: + 1 888 373 67675Banner Engineering Corp. Limited WarrantyBanner Engineering Corp. warrants its products to be free from defects in material and workmanship for one year following the date of shipment. Banner Engineering Corp. will repair or replace, free of charge, any product of its manufacture which, at the time it is returned to the factory, is found to have been defective during the warranty period. This warranty does not cover damage or liability for misuse, abuse, or the improper application or installation of the Banner product.THIS LIMITED WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES WHETHER EXPRESS OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE), AND WHETHER ARISING UNDER COURSE OF PERFORMANCE, COURSE OF DEALING OR TRADE USAGE. This Warranty is exclusive and limited to repair or, at the discretion of Banner Engineering Corp., replacement. IN NO EVENT SHALL BANNER ENGINEERING CORP. BE LIABLE TO BUYER OR ANY OTHER PERSON OR ENTITY FOR ANY EXTRA COSTS, EXPENSES, LOSSES, LOSS OF PROFITS, OR ANY INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES RESULTING FROM ANY PRODUCT DEFECT OR FROM THE USE OR INABILITY TO USE THE PRODUCT, WHETHER ARISING IN CONTRACT OR WARRANTY, STATUTE, TORT, STRICT LIABILITY, NEGLIGENCE, OR OTHERWISE.Banner Engineering Corp. reserves the right to change, modify or improve the design of the product without assuming any obligations or liabilities relating to any product previously manufactured by Banner Engineering Corp. Any misuse, abuse, or improper application or installation of this product or use of the product for personal protection applications when the product is identified as not intended for such purposes will void the product warranty. Any modifications to this product without prior express approval by Banner Engineering Corp will void the product warranties. All specifications published in this document are subject to change; Banner reserves the right to modify product specifications or update documentation at any time. Specifications and product information in English supersede that which is provided in any other language. For the most recent version of any documentation, refer to: .For patent information, see /patents.© Banner Engineering Corp. All rights reserved。

DWS-13DXCF-5S温控器说明书
简介：
DWS-13DXCF-5S温控器，是指根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，也叫温控开关、温度保护器、温度控制器，简称DWS-13DXCF-5S温控器。

DWS-13DXCF-5S温控器使用说明：
1.按上键和下键按2下，在画面闪动的时候，按上键或下键，可设定希望的温度。

2.偏差温度设定上键与下键同时按3秒会显示“d1F”字母，按，或下键可以调节温差。

3.温度矫正方法。

先按上键，再按电源，3秒后会显示“Cor”继续按3秒会校正为0.0℃(出厂设定为0.0℃，设定范围为士10℃)。

4.特殊功能调节。

先下键按往不动，再按电源，会显示“ty2”继续按3秒，可设定所有的功能，每按一次电源，会显示各种菜单。

“ty2”为温感线感应温度。

DWS-13DXCF-5S温控器用法：
DWS-13DXCF-5S温控器是根据工作环境的温度变化，进行一系列反应的自动控制元件。

DWS-13DXCF-5S温控器通常也被叫做温控开关，温度控制器。

DWS-13DXCF-5S温控器使用很简单，与空调遥控器原理一样，建议用户使用“手动”模式进行调控。

DWS-13DXCF-5S温控器屏幕左侧为设定温度，右侧为室内温度。

室内温度低于设定温度后阀门会开启，高于设定温度后阀门会关闭。

一、概述DXWK型恒温智能控制仪，是本公司在吸收国内外最新数控技术的基础上，根据水暖行业的实际需要，与国内科研院所、大专院校联合研制开发出的可带通讯接口的恒温控制装置，其最大特点是：采用了带光电隔离的RS-485通讯接口，控制仪既能与DCS集散系统联网，成为该系统的一个分站；又能在不用通信接口的场合下独立成为DDC 控温系统。

其测控精度高，运行稳定可靠，现场操作便捷。

二、适用范围1、汽-水、水-水换热器的温度控制；2、浴室、澡堂的水温控制；3、中央空调循环水系统的温度控制；4、新风机组的风温控制；5、空气处理机组的风温控制。

三、产品结构1、温度传感器：（铂热电阻：采集变送温度信号）。

2、控制器（DXWK型恒温智能控制器：1、设定、显示温度、阀的开度；2、自我诊断；3、与主站相互通信，向执行器发出动作指令）。

3、执行机构（电动调节阀：按控制器的指令调节阀的开度，并将阀位信号反馈到控制器）。

四、工作原理安装在管道或水箱、热交换器内的温度传感器，将采集的介质温度信号送至控制器，通过A/D转换，变化的温度信号与设定信号比较，形成“正偏差”、“负偏差”或“零偏差”，根据偏差的性质和变化趋势，控制器对执行机构发出“开”、“关”、“停”的指令，驱使电动调节阀的单相可逆电机带动阀芯向控制器指令方向位移，从而达到调节热媒或冷媒流量大小的目的，使介质温度控制在设定值上。

执行器上的位置发讯器，根据阀芯的位移值，产生对应的位置信号反馈至控制器，并通过LED显示出来。

基于控制仪（从站）与DCS集散系统的主站之间采用RS-485通信规则，信息和数据通过串行电缆线在主站与从站之间传递，主站可以随时了解从站的工作状况，并可发布命令让从站执行,于是控制仪（从站）与主站共同实现对介质温度的控制。

五、主要功能及产品特点1、主要功能(1)控制仪可根据实际需要设定温度，并连续检测实际温度，温度值通过LED显示出来。

(2)当实际温度与设定温度存在正、负偏差时，控制仪将通过PID调节+模糊控制方式，来控制电动调节阀的开度，得到所需介质流量、阀门的即时开度及开关阀的全过程，通过LED指示。
