不锈钢丝网规格-目数

不锈钢丝网

不锈钢丝网
目录
编辑本段简介
不锈钢丝网简称不锈钢网 stainless steel wire mesh
不锈钢网图片
[1]
不锈钢丝网产品介绍：
材料：不锈钢丝、镍丝、黄铜丝。

编织：采用S 编织 : 平纹、斜纹、密纹编织而成：其中密纹网包括平纹 - 密纹，斜纹 - 密纹。

还可以有电焊和轧花两种形式。

不锈钢丝网，分平纹，斜纹编织，不锈钢丝网的规格20目--630目。

材质：SUS302、304、304L 、316、316L 等。

用途： 1.用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业，作筛滤网、电镀... 2用于矿业、石油、化工、食品、医药、机械制造等行业。

...
3:用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业作筛、电镀工业作酸洗网，本厂可根据用户需要设计制作各种型号的产品...。

网版及浆料介绍

网版及浆料介绍一、不锈钢丝网基础知识开度(开口)：网孔面积的平方根值线径：编织丝网不锈钢丝直径SD56/32：表示开口为56μ，直径32μ目数：一般是指每英寸有多少个网孔和线数。

目数=开口线径平均厚度：2×d （直径）×（1+5%）最小厚度：2×d最大厚度：2×d ×（1+20%）丝网结构：平织：1:1 一上一下斜织：2:2 二上二下二、不锈钢丝网的优点 1、不锈钢丝网强度大，耐磨性好，印刷次数上万次以上； 2、耐有机溶剂，且酸碱特性好，长期使用无老化、氧化现象； 3、不锈钢丝网在任何温度下含水率为零，吸湿性为零，有利于制作精细图形。

象现在付栅宽度在0.125~0.15mm 已属精密图形。

三、不锈钢丝网的不足之处 1、由于回弹力近似为零，受冲击后易破裂，凹陷后不能复原； 2、绷网时张力大，对粘网胶要求高； 3、由于吸湿性为零，采用直一向法贴膜困难；计算机照相制阳片—绷网—丝网清洁处理—贴膜—前烘—剥离软片—曝光—显影—坚膜—检验四、浆料一般特性简介制造太阳电池所用的金属电极导体浆料属于厚膜浆料，所谓厚膜浆料是由一种或多种无机微粒分散在有机高分子中组成的胶状或悬浮体。

通常将后者称为前者载体。

载体不参与膜的组成，它在高温烧成中分解逸出，但其性质却直接影响着浆料的特性，因而也会影响厚膜的性能。

无机微粒可根据浆料的特性和用途采用一种或几种材料，如金属、氧化物、玻璃。

其化学性质、结构形态、颗粒大小及分布决定了厚膜的性能，它们是厚膜的真正组分。

浆料要有很好的流变性，所谓流变性是指物质在外力作用下产生形变和流动的特性。

在丝网印刷的不同阶段，要求浆料既像液体，又像固体，在刮头运动的转印过程中，浆料应能很好地流动，光滑地通过丝网版掩模图形而到达基板。

如多晶硅片上、在丝网上应无浆料残留，而当浆料印到基板上后，就必须固体那样不再流动和变形，以保持图形尺寸的稳定。

筛网目数孔径尺寸规格表

不锈钢筛网考虑的因素有：材质、编织方式、目数、丝径、网宽、开孔率、网孔尺寸。

常用的规格有635目,600目,500目,450目,400目,370目,363目,350目,325目,300目,280目,270目,250目。

目数是过滤筛分行业用的不锈钢筛网常用的一个参数，行业内一般指的是1英寸/25.4mm长度内网孔的数量，也是网线的数量。

这个参数最早由筛网生产企业约定俗成的叫法，八十、九十年代，不锈钢筛网主要是用于出口，因此用的英寸做长度单位。

例如：635目筛网，指的是在25.4mm内，有635个网孔，也有635根不锈钢丝。

因此可以得出，同一目数的筛网/滤网，具有的是相同的“丝径+孔径”。

丝径不同，对应的孔径也不同，不同的目数的筛网，可能会有相近的筛网孔径。

尤其对于300目到400目间的筛网，容易出现这种现象。

例如：350目斜纹编织筛网，如果丝径0.030mm，对应的孔径为
25.4/350-0.030=0.043mm；325目斜纹编制筛网，如果丝径0.035mm，对用的孔径为
25.4/325-0.035=0.043mm。

对于筛分行业，不但要考虑筛网的目数，还要参考筛分粉体物料的粒径，考虑筛网的丝径和孔径。

不锈钢丝编织方孔筛网规格表。

不锈钢筛网规格

丝网目数指的是每平方厘米(cm2)丝网所具有的网孔数目。丝网产品规格中用以表达目数的单位是孔/厘米或线/厘米。使用英制计量单位的国家和地区，以孔/英寸或线/英寸来表达丝网目数。目数一般可以说明丝网的丝与丝之间的密疏程度。目数越高丝网越密，网孔越小。反之，目数越低丝网越稀疏，网孔越大，如150目/英寸，即1英寸内有150根网丝。网孔越小，油墨通过性越差，网孔越大，油墨通过性就越好。在选用丝网时可根据承印的精度要求，选择不同目数的丝网。
4 5
8 2.5
10 2.0
18 1.0
30 0.60
50 0.335
60 0.301
80 0.2
目数，就是孔数，就是每平方英寸上的孔数目。目数越大，孔径越小。一般来说，目数 ×孔径（微米数）＝15000。(比较确切的应该是15400)，比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。我国使用的是美国标准，也就是可用上面给出的公式计算。
100 0.154
150 0.100
200 0.074
250 0.061
300 0.050
400 0.0385
500 0.0308
600 0.0250
网金属丝或合成纤维等原料织制、表面有均匀而稳定的透气孔、具有筛选和过滤作用的工业用织物。筛网的网孔习惯上叫目。筛网的规格常以单位长度的孔数（目数）表示，也有用每个孔的宽度来表示的。中国的国家标准以每厘米的孔数表示,如20孔/厘米。筛网按所用原料分为蚕丝筛网、金属丝筛网和合成纤维筛网三类。

不锈钢丝网目数-孔隙对照表

重量（kg/m2） 0.98 0.6 0.607 0纹斜纹斜纹斜纹斜纹斜纹斜纹
目数 325 350 400 450 500 600 635
丝径(mm) 0.035×0.035 0.032×0.032 0.03×0.03 0.026×0.026 0.025×0.025 0.018×0.018 0.018×0.018

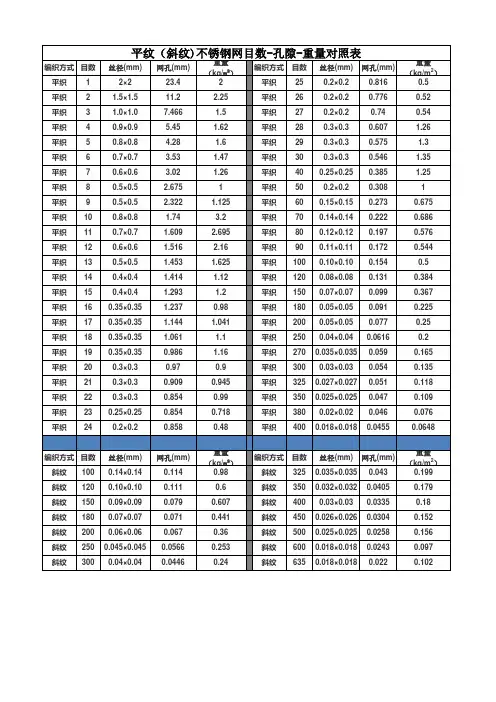

平纹（斜纹)不锈钢网目数-孔隙-重量对照表
编织方式目数平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 丝径(mm) 2×2 1.5×1.5 1.0×1.0 0.9×0.9 0.8×0.8 0.7×0.7 0.6×0.6 0.5×0.5 0.5×0.5 0.8×0.8 0.7×0.7 0.6×0.6 0.5×0.5 0.4×0.4 0.4×0.4 0.35×0.35 0.35×0.35 0.35×0.35 0.35×0.35 0.3×0.3 0.3×0.3 0.3×0.3 0.25×0.25 0.2×0.2 网孔(mm) 23.4 11.2 7.466 5.45 4.28 3.53 3.02 2.675 2.322 1.74 1.609 1.516 1.453 1.414 1.293 1.237 1.144 1.061 0.986 0.97 0.909 0.854 0.854 0.858 重量（kg/m2） 2 2.25 1.5 1.62 1.6 1.47 1.26 1 1.125 3.2 2.695 2.16 1.625 1.12 1.2 0.98 1.041 1.1 1.16 0.9 0.945 0.99 0.718 0.48 编织方式平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织平织目数 25 26 27 28 29 30 40 50 60 70 80 90 100 120 150 180 200 250 270 300 325 350 380 400 丝径(mm) 0.2×0.2 0.2×0.2 0.2×0.2 0.3×0.3 0.3×0.3 0.3×0.3 0.25×0.25 0.2×0.2 0.15×0.15 0.14×0.14 0.12×0.12 0.11×0.11 0.10×0.10 0.08×0.08 0.07×0.07 0.05×0.05 0.05×0.05 0.04×0.04 0.035×0.035 0.03×0.03 0.027×0.027 0.025×0.025 0.02×0.02 0.018×0.018 网孔(mm) 0.816 0.776 0.74 0.607 0.575 0.546 0.385 0.308 0.273 0.222 0.197 0.172 0.154 0.131 0.099 0.091 0.077 0.0616 0.059 0.054 0.051 0.047 0.046 0.0455 重量（kg/m2） 0.5 0.52 0.54 1.26 1.3 1.35 1.25 1 0.675 0.686 0.576 0.544 0.5 0.384 0.367 0.225 0.25 0.2 0.165 0.135 0.118 0.109 0.076 0.0648

不锈钢丝网标准

不锈钢丝网标准
一、不锈钢丝网规格：
1、编织方式分为：平织、斜织、(平纹/斜纹)席型密纹编织。

2、材质：SUS302、201、304、304L、316、316L、310、310S等。

3、目数：1目--2800目。

具体目数参考：目数对照品表
二、不锈钢丝网标准：
1、精度：
一级精度，网孔极限偏差不能超过6%;
二级精度不超过9%;三级精度不超过12%;
主要是网孔算术平均值的检验和大网孔尺寸的检验。

三、不锈钢丝网生产要求：
1、在生产过程中不能不存在制造缺陷，一般情况下，成卷交付的不锈钢丝网，不允许存在重大缺陷，允许少量重要缺陷存在，允许一定数量的一般缺陷存在。

2、重大缺陷标准：经纬交织不牢固，用两手手指上下搓动，经纬丝有明显松动位移现象;打卷严重，网孔大于等于0.18mm,1m长网面的自然卷曲直径小于80mm;网孔小于0.18mm,1m长网面自然弯曲直径小于60mm,应判定为不合格产品!。

不锈钢丝网规格及技术参数修订稿

不锈钢丝网规格及技术参数修订稿不锈钢丝网是用不锈钢丝编织而成的一种网状产品，具有耐腐蚀、抗老化、高强度等特点，在建筑、化工、石油、航空航天等领域有着广泛的应用。

为了确保不锈钢丝网的质量和性能，制定一份规范的规格及技术参数是至关重要的。

一、规格范围：1. 线径范围：不锈钢丝网的线径可根据具体使用需求，在0.02mm到5.0mm之间选择。

2. 网孔尺寸：不同的使用场合对网孔尺寸的要求不同，可根据需求设计不同尺寸的网孔，常见的尺寸有0.2mm×0.2mm到10mm×10mm。

3.网宽与网长：通常情况下，不锈钢丝网的宽度可在0.5m到2.5m范围内，长度可根据客户需求定制。

二、材料选择：1.不锈钢丝材料：不锈钢丝网可选用304、316、316L等不锈钢材料，具体材料根据使用环境的腐蚀性，耐温度和强度要求来选择。

2.线径公差：不锈钢丝的线径公差应符合GB/T4240-2024的要求，具体公差范围根据线径大小选择。

三、丝网结构：1.编织方式：常见的编织方式有平纹、斜纹、联纹等，不同的编织方式适用于不同的使用环境，需根据具体要求选择。

2.丝网密度：不锈钢丝网的密度应满足相关标准要求，常见的丝网密度范围是25个到400个网孔每英寸。

四、技术参数：1.抗拉强度：不锈钢丝网的抗拉强度是评判其质量和性能的重要指标之一，应满足相关标准要求，常见的抗拉强度要求是500MPa到1500MPa。

2.抗腐蚀性：不锈钢丝网应具有良好的抗腐蚀性能，常见的要求是能够耐受酸、碱、盐等腐蚀介质。

3.表面处理：为了增加不锈钢丝网的使用寿命和美观度，可以对其进行表面处理，常见的处理方式有电镀、喷涂等。

五、检验标准：1.外观检验：不锈钢丝网的外观应光滑平整，无明显的起伏、断裂、断头、掐痕等缺陷。

2.尺寸检验：尺寸检验应符合国家标准及相关行业要求，线径、网孔尺寸、丝网宽度和长度应符合规定的范围。

3.抗拉强度检验：根据相关标准进行不锈钢丝网的抗拉强度检验，结果应满足标准要求。

300目不锈钢丝网参数

300目不锈钢丝网，广泛用于粉体筛分、精密过滤等行业，有平纹与斜纹两种编织方式，参数如下：
平纹编织的特点：每根经丝交叉地在每根纬丝上下穿过。

斜纹编织的特点：每根经丝交叉地在每两根纬丝上下穿过，每根纬丝交叉地在每两根经丝上下穿过的编织方式。

本公司生产的300目钢丝网目数均匀，网面平整，清洁无油污，色泽一致。

300目钢丝网包装方式：内卷纸管，外包防潮纸，塑料膜，编织袋。

300目钢丝网特点：
1.耐酸、耐碱、耐锈蚀性能好；
2.强度高，拉力、韧性和耐磨性强，经久耐用；
3.耐高温氧化，304不锈钢名义耐受温度为800摄氏度；316L不锈钢耐高温极限在1575度：
4.常温加工，即容易塑性加工，使不锈钢筛网的使用可能性多样化；
5.光洁度高，不必表面处理，维护方便简单。

300目钢丝网用途：筛网、过滤网、印刷网。

不锈钢网常见规格及技术参数

不锈钢丝网常用丝号、丝径对照表不锈钢网常见规格及技术参数:不锈钢丝网目数、丝径、孔径互算公式：目数＝25.4÷（孔径mm+丝径mm)孔径mm＝25.4÷目数-丝径mm丝径mm＝25.4÷目数-孔径mm什么叫目数目数和毫米属于不同的量纲，所以直接比较没有意义。

“目数”是丝网的规格单位，是指1 英寸（25.4毫米）的长度上，有多少个孔目。

而毫米就是一个简单的长度单位。

由于丝网制作有相应的技术标准，不同大小的目数的丝网有规定的金属丝的直径，所以简单的说出不同目数的丝网，每一个孔不算金属丝的实际毫米数，不是行业内的人，是说不出来的。

目前国际上通用的是泰勒标准筛，所谓的多少目是指在每英寸（一个规定的单位长度 2.54厘米）的长度上有多少筛孔，如果有100个孔，就是100目筛，孔数越多，孔眼也就越小。

但由于制作材料不同，比如有不锈钢筛、尼龙筛、铜筛等，它们的粗细不同，所以同是100目筛地话，大小实际上也有区别什么叫丝径1毫米＝100 丝（道）“丝”是机械工人对0.01 毫米的俗称，有上海技术传承的工人说“丝”，在北方就把0.01 毫米说成“道”的多，这两种说法在行业内都明白。

丝也叫道,不是单位制中的丝米。

习惯上所称的丝即忽米,1丝=0.01毫米=0.00001米=10微米什么是开孔率开孔率是指筛面的有效面积，也就是指筛面上筛孔的面积总和与筛面总面积的比值，开孔率越高，处理能力越大，筛分效率越高。

线径－－就是线材的直径；经线－－所有的纵向编织线；纬线－－所有的横向编织线；目数－－1英寸长度内网孔的个数；密度－－1厘米长度内网孔的个数网孔－－两经丝或两纬丝之间的距离公差－－综平角时，综片处的经线与公差线的垂直距离（MM）公线－－过前后胸果（罗拉）的连线上公差－－综平时综片处的经线高于公差线下公差－－低于公差线叫下公差零公差－－与公差线重合叫零公差综角－－综框开口后，上综与下综的距离平角－－（变角时间）－－综平时，钢筘距长纬点的距离各种丝网的网重及成本计算公式不锈钢网计算公式：网重KG =1/2×丝径×丝径×目数×长×宽价格核算=1/2×丝径×丝径×目数×长×宽×丝价+工时费+流通费电焊网重量计算公式：1寸*1寸丝径*丝径*宽*长÷2=KG1寸*1/2 丝径*丝径*宽*长÷4*3=KG1/2*1/2 丝径*丝径*宽*长=KG1/3*1/3 丝径*丝径*宽*长*3*0.48=KG1/4*1/4 丝径*丝径*宽*长*2= KG3/4*3/4 丝径*丝径*宽*长÷3*2=KG3/8*3/8 丝径*丝径*宽*长*1.35=KG5/8*5/8 丝径*丝径*宽*长÷5*8÷2=KG2寸*4寸丝径*丝径*宽*长÷4*0.75=KG铜网重量计算公式：丝径*丝径*目数*宽*长÷2*1.07=KG席形网计算公式：纬丝径*纬丝径*纬目数*宽*长÷4+经丝径*经丝径*经目数*长*宽÷4=KG轧花网重量计算公式：2.54÷（丝径+孔径）=目数然后按照不锈钢网的计算方式计算，另外加2%~5%~9%弯曲度既为重量床面网的计算方法：平米重（kg）=丝径×丝径×(穿条根数×螺距)成本(元)=平米重×长×宽×丝价+穿条价脚踏网的计算方法：每块网重=丝径×丝径×(2.54÷孔径) ×6.28+边米长×0.35 (此公式为保守算法)养猪网计算方法：平米重（kg）=1/4×丝径×丝径×[25.4÷（长孔+丝径）+25.4÷（宽孔+丝径）]烧烤网计算方法：销售价：筛网价+铁皮边价（一般为1元）+加工费+流通费输送带网计算方法：平米重（kg）=丝径×丝径×[25.4÷（1/2螺距+丝径）] ÷4×125%+穿条重（注：此算法为保守算法）石油震动筛网计算方法：不锈钢网价+塑料平网价+压边费造纸网计算方法：网重（kg）=1/2 ×丝径×丝径×目数×长×矿筛网价格计算方法：（背宽+0.6）2×[2.54÷（缝+背）] ×0.25=重量×丝价+各种费用黑丝布成本计算方法：1/2×丝径×丝径×目数×丝价+工时费+流通费分样筛成本计算方法：网价（筛底）+框价+盖价+各种费用铁窗纱计算方法：网重（kg）=1/2×丝径×丝径×目数×长×宽成本（元）=网重×丝价+工时费+流通费铝合金窗纱计算方法：网重（kg）=1/2×丝径×丝径×目数×0.3×长×宽成本（元）=网重×丝价+工时费+流通费塑料窗纱计算方法：网重（kg）=丝径×丝径×目数×长×宽÷2÷6。

不锈钢丝规格说明

0.44
50
38
0.36
60
40
0.30
80
42
0.21
100
44
0.172
120
44
0.13
150
46
0.108
160
46
0.097
180
47
0.09
200
47
0.077
250
48
0.061
280
49
0.060
300
49
0.054
350
49
0.042
400
50
0.0385
幅度:0.6m-1.5m
工业网用金属丝规格说明
80
196
38
120
237
No.60
60
284
45
140
275
No.50
50
328
42
180
355
不锈钢丝网型号规格说明
发布时间:2008-3-26浏览 989 次
目数/英寸
丝号SWG
孔径mm
3
14
6.27
4
16
4.27
5
18
3.86
6
18
3.86
8
20
2.26
10
20
1.63
20
30
0.95
30
34
不锈钢丝规格说明
不锈钢丝规格表标准宽度100厘米数
丝网型号
丝网目数/2.54cms
孔宽(µm)
开孔面积(%)
丝径(µm)
厚度(µm)
No.500
508

筛网目数孔径尺寸规格表

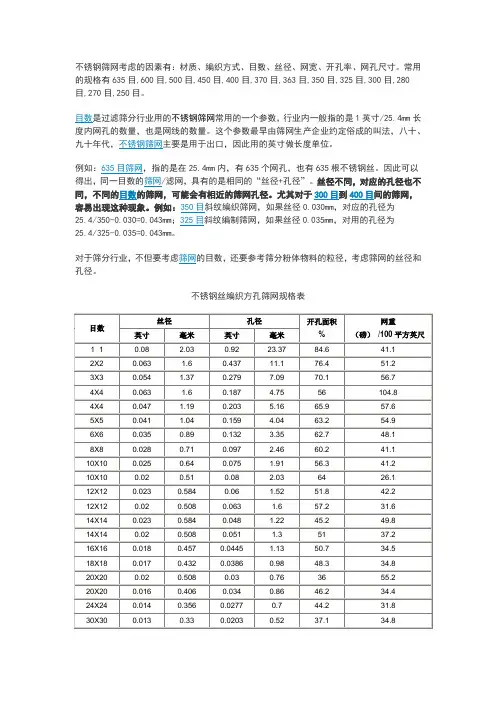

不锈钢筛网考虑的因素有：材质、编织方式、目数、丝径、网宽、开孔率、网孔尺寸。

常用的规格有635目,600目,500目,450目,400目,370目,363目,350目,325目,300目,280目,270目,250目。

目数是过滤筛分行业用的不锈钢筛网常用的一个参数，行业内一般指的是1英寸/25.4mm长度内网孔的数量，也是网线的数量。

这个参数最早由筛网生产企业约定俗成的叫法，八十、九十年代，不锈钢筛网主要是用于出口，因此用的英寸做长度单位。

例如：635目筛网，指的是在25.4mm内，有635个网孔，也有635根不锈钢丝。

因此可以得出，同一目数的筛网/滤网，具有的是相同的“丝径+孔径”。

丝径不同，对应的孔径也不同，不同的目数的筛网，可能会有相近的筛网孔径。

尤其对于300目到400目间的筛网，容易出现这种现象。

例如：350目斜纹编织筛网，如果丝径0.030mm，对应的孔径为
25.4/350-0.030=0.043mm；325目斜纹编制筛网，如果丝径0.035mm，对用的孔径为
25.4/325-0.035=0.043mm。

对于筛分行业，不但要考虑筛网的目数，还要参考筛分粉体物料的粒径，考虑筛网的丝径和孔径。

不锈钢丝编织方孔筛网规格表。

网孔目数对照表

目数：是指编织网密度的值,每一英寸中编织丝网的目数,在丝网印刷中,有15目至550目丝网,国产网中,有15至350目,最常用的是100目至350目丝网.
筛网筛孔的μm/网目数对照表(粒径目数换算表)
本表正在修订之中仅供参考
1、目是一个长度单位，代表在1平方英寸上以应目数的方孔的边长。

由于有网丝的存在所以目数和对应的长度不完全成线性关系，但一定是目数越高长度越小。

2、给你一个一般常使用的目数和长度的对应和粗算的方法。

粗算方法：25.4/目数*0.65
40目0.45mm ，60目0.3mm，80目0.2mm，100目0.15mm，120目0.125mm，150目0.1mm，180目0.088mm，200目0.074mm，250目0.065mm，300目0.05mm
不锈钢钢丝技术特征（英制）SS Wire Gauze Parameter
Y型过滤器主要技术参数
Y型过滤器安装尺寸参考：。
