西南大学2019年秋季建筑制图作业答案

房屋建筑学1：[论述题]读图题：由图简述房屋的组成及其作用？参考答案：答：右上图所示为一幢三层楼的建筑。

楼房第一层为底层（或一层、首层），往上数为二层、三层...顶层（本例的三层即为顶层）。

房屋由许多构件、配件和装修构造组成。

它们有些起承重作用，如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用，如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。

2：[单选题]下列叙述中不正确的是（）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位A：3%表示长度为100.高度为3的坡度倾斜度B：指北针一般画在总平面图和底层平面图上C：总平面图中的尺寸单位为毫米，标高尺寸单位为米D：总平面图的所有尺寸单位均为米，标注至小数点后二位参考答案：C3：[单选题]7-9层的住宅属于（）A、低层B、多层C、中高层 D 、高层参考答案：C4：[单选题]一级建筑的耐久年限为（）年。

A、15-25B、25-50C、50-100D、100以上参考答案：D5：[单选题]剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm 参考答案：A6：[单选题]建筑的耐火等级可分为( )级。

A、3B、4C、5D、6参考答案：B 7：[单选题]建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明参考答案：B8：[单选题]下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

参考答案：D9：[单选题]详图索引符号为圆圈内的3表示( )。

西南大学网络教育建筑力学2019年秋季作业答案1、强度指的是（A）。

A.在荷载作用下构件抵抗破坏的能力B.在荷载作用下构件抵抗可恢复变形的能力C.在荷载作用下构件保持原有平衡状态的能力2.认为材料沿各个方向的力学性能是相同的，这个假设属于（B）。

A.各项异形假设B.各项同性假设C.均匀性假设3.薄壁环形截面最大弯曲剪应力是平均剪应力的(A )倍A.2B.1.5C.1.33D.14.点的速度合成定理的适用条件是（D ）A.牵连运动只能是平动B.牵连运动为平动和转动C.牵连运动只能是平面平动D.牵连运动不限5.刚体受三不平行的力作用而处于平衡状态，则此三力的作用线（D ）A.必汇交于一点B.必互相平行C.必皆为零 C.必位于同一平面6.作用在一个刚体上的两个力如果满足等值反向，则该二力可能是（B ）A.作用力和反作作用力和反作用力B.一对平衡力或C.一对平衡力或一个力和一个力偶D.作用力与反作用力或一个力偶7.平面内一非平衡共点力系和一非平衡共点力偶系最后可能合成的情况是（D ）A.相平衡B.无法进一步合成C.一合力偶D.一合力8.工程中常见的组合变形是（D ）A.斜弯曲及拉压与弯曲的组合B.弯曲与扭转的组合C.拉压及弯曲与扭转的组合D.ABC9.关于脆性断裂的强度理论是（D ）A.第一和第四B.第三和第四C.第二和第三D.第一和第二10.下列结论中哪个是正确的？(C )A.内力是应力的代数和B.应力是内力的平均值C.应力是内力的集度D.内力必大于应力11.关于屈服的强度理论是（B ）A.第一和第二B.第三和第四C.第一和第四D.第二和第三12.以下说法错误的是（A ）A.构件材料的极限应力由计算可得B.塑性材料以屈服极限为极限应力C.脆性材料以强度极限作为极限应力D.材料的破坏形式主要有2种13.一个应力状态有几个主平面（B ）A.两个B.最多不超过三个C.无限多个D一般情况下有三个，特殊情况下有无限多个14.对于一个微分单元体，下列结论中错误的是（B）A.正应力最大的面上剪应力必为零B.剪应力最大的面上正应力为零C.正应力最大的面与剪应力最大的面相交成45度D.正应力最大的面与正应力最小的面必相互垂直15.应力状态分为（C ）A.平面应力状态B.空间应力状态C.ABCD.单轴应力状态16.对于等截面梁，以下结论错误的是（B ）A.最大剪应力的方向与最大剪力的方向一致B.最大拉应力与最大压应力在数值上一定相等C.最大正应力必出现在弯矩值最大的截面上D.最大剪应力必出现在剪力最大的截面上17.对于矩形截面的梁，以下结论错误的是（D）A.出现最大正应力的点上，剪应力为零B.出现最大剪应力的点上，正应力为零C.最大正应力的点和最大剪应力的点不一定在同一截面上D.梁上不可能出现这样的截面，即该截面上的最大正应力和最大剪应力均为零18.在梁的正应力公式σ＝My/Iz中，Iz为梁截面对于（C）的惯性矩A.形心轴B.对称轴C.中性轴D.形心主对称轴19.下面说法正确的是( D)A.挠度向下为正B.挠度向上为负C.转角以顺时针为正D. ABC20.提高梁的弯曲强度的措施有（B）A.采用变截面梁或等强度梁B.ABCC.采用合理截面D.合理安排梁的受力情况21.矩形截面最大剪应力是平均剪应力的(B )倍A.1B.1.5C.2D.1.3322.纯弯曲指的是（A）A.梁段或梁的剪力为零，弯矩为常量B.梁段或梁的剪力为常量，弯矩为零C.梁段或梁的剪力弯矩均为零D.梁段或梁的剪力弯矩均不为零23.对称结构在对称荷载作用下，梁的剪力图和弯矩图的特点是（A ）A.剪力图反对称，弯矩图对称B.剪力图对称，弯矩图对称C.剪力图反对称，弯矩图反对称D.剪力图对称，弯矩图反对称24.在无载荷的梁段下列说法错误的是（B ）A.Q大于0时M图斜率为正B.Q大于0时M图斜率为负C.Q等于0时M图斜率为0D.Q小于0时M图斜率为负25.一实心圆轴受扭，当其直径减少到原来的一半时，则圆轴的单位扭转角为原来的几倍？( D)A.2B.4C.8D.1626.关于矩形截面和圆截面杆扭转的区别以下正确的是（A ）A.变形后圆截面杆的横截面还是平面B.平面假设可以用于矩形截面杆扭转分析C.矩形截面杆变形后横截面还是平面D.平面假设对任何截面杆都适用27.低碳钢材料的扭转破坏的原因是（D）A.拉伸破坏B.压缩破坏C.失稳破坏D.剪切破坏28.以下说法错误的是（A ）A.扭转问题是个超静定问题B.扭转角沿轴长的变化率称为单位扭转角C.有些轴不仅考虑强度条件，还考虑刚度条件D.精密机械的轴的许用扭转角为1度每米29.研究纯剪切要从以下来考虑（ D ）A.静力平衡B.变形几何关系C.物理关系D.ABC30.研究纯剪切要从以下来考虑（D ）A.静力平衡B.变形几何关系C.物理关系D. ABC31.不属于扭转研究范围的是（ D ）A.汽车方向盘操纵杆B.船舶推进轴C.车床的光杆D.发动机活塞32.以下不属于连接件强度校核内容的是（ C ）A.铆钉的剪切强度B.铆钉和钢板之间的挤压强度C.铆钉的弯曲强度D.钢板的拉伸强度33.一圆截面直杆，两端承受拉力作用。

1：[论述题]什么叫镜像视图参考答案：当建筑形体上有的侧面不平行于基本投影面，而又需要表达它的实形时，可以考虑增加辅助投影图。

如果作出该构造节点的反方向的投影,便可使不可见部分变为可见。

这种投影方法称为镜像投影，所得的投影面称为镜像视图，并需在图名之后注写"镜像"二字。

2：[论述题]如何求两一般面的交线？参考答案：两平面交线的问题可以看作是求两个共有点的问题,因而可利用求一般位置线面交点的方法找出交线上的两个点，将其连线即为两平面的交线。

3：[多选题]点的投影规律可以叙述为：A：长对正B：高平齐C：宽相等D：侧平齐参考答案：ABC4：[单选题]垂直相交的两直线，其中有一条直线平行于投影面时，则两直线在该投影面上的投影仍反映直角。

A：对B：错参考答案：A5：[单选题]两直线在同一投影面上的投影反映直角，且有一条直线平行于该投影面，则空间两直线的夹角必是直角。

A：对B：错参考答案：A6：[单选题]凡不满足平行和相交条件的直线为交叉两直线。

A：对B：错参考答案：A1：[论述题]简述正平线的投影特性？参考答案：1．ab|| OX ; a" b||" OZ2．a' b'=AB3．反映α、γ角的真实大小2：[多选题]直角三角形法求实长的几要素是什么A：实长B：直线与投影面的夹角C：坐标差D：投影长参考答案：ABCD3：[多选题]特殊位置直线中平行线有那些A：水平线B：正平线C：侧平线参考答案：ABC4：[多选题]下面正确的说法有那些？A：若一直线垂直于一平面，则必垂直于属于该B：若属于一平面的相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行C：直线与平面相交只有一个交点，它是直线与平面的共有点。

参考答案：ABC5：[单选题]如何判断两直线平行A：若一直线平行于属于定平面的一直线，则该直线与平面平行B：两直线的投影平行参考答案：A6：[论述题]两平面相交，怎样判别可见性参考答案：利用重影点判别，在投影图上，从重影点处向另一个投影面做垂线，与另一个投影图相交，相交坐标值大的图就可见。

网络教育学院《建筑制图》大作业
学习中心：
层次：
专业：
年级：
学生：
辅导教师：赵丽妍
题目一答案：
答:平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

①角筋425
②b面中部筋218
③箍筋φ10@100/200
④h面中部筋222
⑤柱子截面尺寸500×500
题目二答案：
题目三答案：
题目四答案：
斜二轴测图如下图所示
题目五答案：
1-1剖面图如下图所示
题目六答案：
建筑制图是一门学问，自成系统。

建筑识图自然有法可依，有规律可循。

设计说明是设计图纸的纲领，看图先要认真阅读设计说明。

设计说明中包括建筑工程概况（建筑名称、建设地点、建设单位），经济技术指标（建筑面积、建筑层数、建筑高度、耐火等级、防水等级、抗震设防烈度等），基本做法（墙体、防水、门窗、玻璃等）。

把这些内容看明白了，对建筑的基本情况也就大体了解了。

总
平面图表达建筑与周围环境的关系，是建筑定位的关键。

总平面图中除了建筑，还会标示道路、停车场、绿地、水面、广场等内容，帮助我们全面了解场地条件。

重点关注场地入口、建筑入口、各种间距（消防、日照、卫生）的控制、定位坐标。

建筑制图就是理几条线，再把线串起来，深入、细致勾画出图纸。

最主要是要我们多学习多画图，多总结多积累。

只有不断的学习，才能提高自身的专业水平，才能不断上升自我，磨练自己。

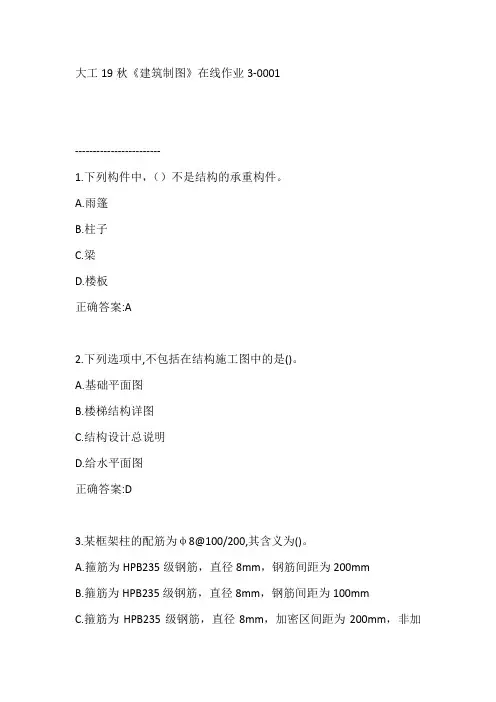

大工19秋《建筑制图》在线作业3-0001------------------------1.下列构件中，（）不是结构的承重构件。

A.雨篷B.柱子C.梁D.楼板正确答案:A2.下列选项中,不包括在结构施工图中的是()。

A.基础平面图B.楼梯结构详图C.结构设计总说明D.给水平面图正确答案:D3.某框架柱的配筋为φ8@100/200,其含义为()。

A.箍筋为HPB235级钢筋，直径8mm，钢筋间距为200mmB.箍筋为HPB235级钢筋，直径8mm，钢筋间距为100mmC.箍筋为HPB235级钢筋，直径8mm，加密区间距为200mm，非加密区间距为100mmD.箍筋为HPB235级钢筋，直径8mm，加密区间距为100mm，非加密区间距为200mm正确答案:D4.结构平面图是表示建筑物室外地面以上各层平面()布置的图样。

A.房间B.承重构件C.使用空间D.室内外装修正确答案:B5.下列字母中，可用作施工图中轴线编号的有（）。

A.IB.OC.PD.Z正确答案:C------------------------1.在房屋结构施工图中，构件与代号对应正确的有（）。

A.屋面板→WBB.楼梯板→TBC.圈梁→QLD.框架梁→KL正确答案:ABCD2.下列对于钢筋混凝土梁平法施工图的论述中,正确的有()。

A.有平面注写和集中标注两种表达方式B.集中标注表达梁的通用数值C.原位标注表达梁的特殊数值D.施工时原位标注取值优先正确答案:BCD------------------------1.钢筋混凝土构件中的钢筋不能外露，应留有一定厚度的保护层。

T.对F.错正确答案:T2.钢筋混凝土梁中配有受力筋和分布筋,施工图中要标注出这些钢筋的钢筋的直径和相邻钢筋的中心距。

T.对F.错正确答案:F3.架立筋一般只在梁中使用,与受力筋、钢箍一起形成钢筋骨架。

T.对F.错正确答案:T4.基础详图一般采用垂直断面图来表示。

T.对F.错正确答案:T5.梁平法施工图是在梁的结构平面布置图上,采用平面注写方式或截面注写方式表达的梁配筋图。

0762 20192判断题1、产生流砂现象的内因取决于土壤的性质。

1. A.√2. B.×2、垂直挡土板支撑适用于松散和湿度很高的土层中基槽边坡挡土。

1. A.√2. B.×3、埋置深度小于5m的基础称为浅基础。

1. A.√2. B.×4、土的含水量是土中水的质量与土的质量之比。

1. A.√2. B.×5、普通硅酸盐水泥拌制的混凝土养护时间不得少于8天。

1. A.√2. B.×6、梁底模板起拱高度一般为结构跨度的l/l000～2/l000。

1. A.√2. B.×7、水泥存放期自出厂之日算起不得超过5 个月。

1. A.√2. B.×8、计算施工配合比时必须保持混凝土的水灰比不变。

1. A.√2. B.×9、直接承受上部结构荷载的地层称为地基。

1. A.√2. B.×10、对焊接头轴线偏移不大于0.1d(d 为钢筋直径)，也不大于1mm。

1. A.√2. B.×11、同一验收批的混凝土强度，应以同批内全部标准试件的强度代表值评定。

1. A.√2. B.×12、当桩规格、埋深、长度不同时，宜按“先大后小，先浅后深，先长后短”的原则进行施打。

1. A.√2. B.×13、直径大于12mm 的钢筋轧成6～12m长一根。

1. A.√2. B.×14、动水压力的作用方向与水流方向相反。

1. A.√2. B.×15、柱木模板底部开有清理孔，沿高度每隔约3m 开有浇筑孔。

1. A.√2. B.×16、边坡系数越大，边坡稳定性越好。

1. A.√2. B.×17、混凝土在钢筋混凝土柱和墙中自由倾落高度不宜超过3m。

1. A.√2. B.×18、水泥混凝土垫层强度等级不低于C15。

1. A.√2. B.×19、桩插入时垂直度偏差不得超过0.5%。

1. 建筑平面图中的中心线、对称一般应用。

（C）。

A．A：细实线B．B：细虚线C．C：细单点长画线D．D：细双点画线纠错（分）2. 平面图上的断面，当比例大于（D）时，应画出其材料图例和抹灰层的面层线。

A．A：1:50B．B：1:10C．C：1:100D．D：1:200纠错（分）3. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是(D)。

A．A：5mB．B：50mC．C：500mD．D：5000m纠错（分）4. 墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( A)。

A．A：外墙和内墙B．B：纵墙与横墙C．C：承重墙与非承重墙D．D：砖墙与钢筋混凝土墙纠错（分）5. 在构件立面图和断面图上，钢筋用（A ）表示。

A．A：细实线B．B：中实线C．C：中虚线D．D：粗线纠错（分）6. 7-9层的住宅属于（C ）。

A．A：低层B．B：多层C．C：中高层D．D：高层纠错分）7. 主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C）。

A．A：总平面图B．B：功能分区图C．C：建筑平面图D．D：建筑立面图纠错（分）8. 结构施工图包括（C ）等。

A．A：总平面图、平立剖、各类详图B．B：基础图、楼梯图、屋顶图C．C：基础图、结构平面图、构件详图D．D：配筋图、模板图、装修图纠错（分）9. 汉字的高度应不小于（D ）。

A．A：B．B：C．C：D．D：纠错（分）10.剖切位置线的长度为（D）。

A．A：4～6mmB．B：6～10mmC．C：5～8mmD．D：3～6mm11. 作图题(作图时需标明题目序号)12.作图题(作图时需标明题目序号)）13.作图题(作图时需标明题目序号)14.作图题(作图时需标明题目序号)15.16.作图题(作图时需标明题目序号)CDDAA CCCDD。

西南大学网络与继续教育学院课程代码： 1086 学年学季：20192单项选择题1、平面与某投影面平行，则在该投影面上投影为. B. 一直线.平面实形.其他.一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5. 0.82. 1.0. 1.23、水平投影和侧面投影应满足的投影规律。

.高平齐.宽相等.长对正.长、宽、高都相等4、A2幅面图纸尺寸b×l（单位：毫米）正确的是. 841×420. 420×594. 420×297. 594×8415、工程图纸一般是采用原理绘制。

. A. 平行投影法. C. 正投影图.中心投影法.斜投影图判断题6、总平面图是画在有等交线或坐标方格网的地形图上。

. A.√. B.×7、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。

. A.√. B.×8、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm. A.√. B.×9、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。

. A.√. B.×10、钢筋标注2Φ18中的2表示钢筋的编号. A.√. B.×11、建筑图上的标注不是都以毫米作为单位。

. A.√. B.×12、标高是表示建筑物各部分或各个位置相对于±0.00的高度。

. A.√。

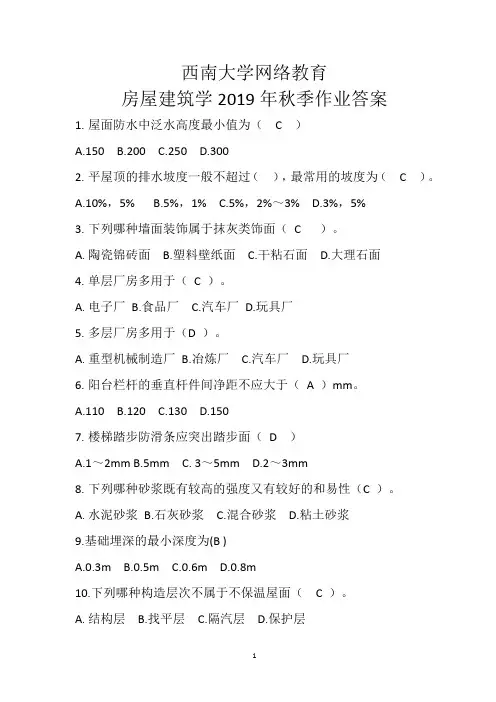

西南大学网络教育房屋建筑学2019年秋季作业答案1.屋面防水中泛水高度最小值为（ C ）A.150B.200C.250D.3002.平屋顶的排水坡度一般不超过（），最常用的坡度为（ C ）。

A.10%，5%B.5%，1%C.5%，2%～3%D.3%，5%3.下列哪种墙面装饰属于抹灰类饰面（C ）。

A.陶瓷锦砖面B.塑料壁纸面C.干粘石面D.大理石面4.单层厂房多用于（C ）。

A.电子厂B.食品厂C.汽车厂D.玩具厂5.多层厂房多用于（D ）。

A.重型机械制造厂B.冶炼厂C.汽车厂D.玩具厂6.阳台栏杆的垂直杆件间净距不应大于（A ）mm。

A.110B.120C.130D.1507.楼梯踏步防滑条应突出踏步面（D ）A.1～2mmB.5mmC. 3～5mmD.2～3mm8.下列哪种砂浆既有较高的强度又有较好的和易性（C ）。

A.水泥砂浆B.石灰砂浆C.混合砂浆D.粘土砂浆9.基础埋深的最小深度为(B )A.0.3mB.0.5mC.0.6mD.0.8m10.下列哪种构造层次不属于不保温屋面（ C ）。

A.结构层B.找平层C.隔汽层D.保护层11.建筑技术条件是指（B ）。

A.建筑结构技术、建筑材料技术、建筑构造技术B.建筑结构技术、建筑材料技术、建筑施工技术C.建筑结构技术、建筑环保技术、建筑构造技术D.建筑结构技术、建筑构造技术、建筑施工技术12.耐火等级为二级时楼板和吊顶的耐火极限应满足( B )。

A.1.50h, 0.25hB.1.00h, 0.25hC.1.50h, 0.15hD.1.00h, 0.15h13.在一般民用建筑中，小开间横墙承重结构的优点有（C）。

①空间划分灵活②房屋的整体性好③结构刚度较大④有利于组织室内通风A.①③④B.①②③C.②③④D.①④14.工业建筑按用途可分为（A ）厂房。

A.主要、辅助、动力、运输、储存、其它B.单层、多层、混合层次C.冷加工、热加工、恒温恒湿、洁净D.轻工业、重工业等15.墙体按受力情况分为（D ）。

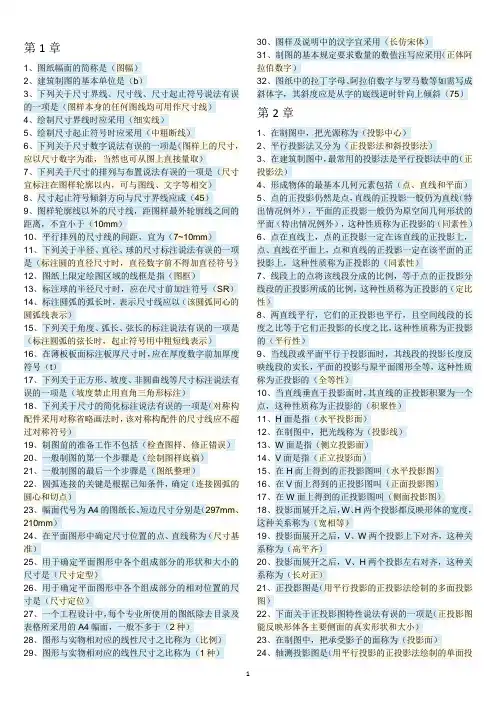

第1章1、图纸幅面的简称是（图幅）2、建筑制图的基本单位是（b）3、下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（图样本身的任何图线均可用作尺寸线）4、绘制尺寸界线时应采用（细实线）5、绘制尺寸起止符号时应采用（中粗断线）6、下列关于尺寸数字说法有误的一项是（图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取）7、下列关于尺寸的排列与布置说法有误的一项是（尺寸宜标注在图样轮廓以内，可与图线、文字等相交）8、尺寸起止符号倾斜方向与尺寸界线应成（45）9、图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（10mm）10、平行排列的尺寸线的间距，宜为（7~10mm）11、下列关于半径、直径、球的尺寸标注说法有误的一项是（标注圆的直径尺寸时，直径数字前不得加直径符号）12、图纸上限定绘图区域的线框是指（图框）13、标注球的半径尺寸时，应在尺寸前加注符号（SR）14、标注圆弧的弧长时，表示尺寸线应以（该圆弧同心的圆弧线表示）15、下列关于角度、弧长、弦长的标注说法有误的一项是（标注圆弧的弦长时，起止符号用中粗短线表示）16、在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（t）17、下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（坡度禁止用直角三角形标注）18、下列关于尺寸的简化标注说法有误的一项是（对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号）19、制图前的准备工作不包括（检查图样、修正错误）20、一般制图的第一个步骤是（绘制图样底稿）21、一般制图的最后一个步骤是（图纸整理）22、圆弧连接的关键是根据已知条件，确定（连接圆弧的圆心和切点）23、幅面代号为A4的图纸长、短边尺寸分别是（297mm、210mm）24、在平面图形中确定尺寸位置的点、直线称为（尺寸基准）25、用于确定平面图形中各个组成部分的形状和大小的尺寸是（尺寸定型）26、用于确定平面图形中各个组成部分的相对位置的尺寸是（尺寸定位）27、一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（2种）28、图形与实物相对应的线性尺寸之比称为（比例）29、图形与实物相对应的线性尺寸之比称为（1种）30、图样及说明中的汉字宜采用（长仿宋体）31、制图的基本规定要求数量的数值注写应采用（正体阿拉伯数字）32、图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（75）第2章1、在制图中，把光源称为（投影中心）2、平行投影法又分为（正投影法和斜投影法）3、在建筑制图中，最常用的投影法是平行投影法中的（正投影法）4、形成物体的最基本几何元素包括（点、直线和平面）5、点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（同素性）6、点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（同素性）7、线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（定比性）8、两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（平行性）9、当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（全等性）10、当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（积聚性）11、H面是指（水平投影面）12、在制图中，把光线称为（投影线）13、W面是指（侧立投影面）14、V面是指（正立投影面）15、在H面上得到的正投影图叫（水平投影图）16、在V面上得到的正投影图叫（正面投影图）17、在W面上得到的正投影图叫（侧面投影图）18、投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（宽相等）19、投影面展开之后，V、W两个投影上下对齐，这种关系称为（高平齐）20、投影面展开之后，V、H两个投影左右对齐，这种关系称为（长对正）21、正投影图是（用平行投影的正投影法绘制的多面投影图）22、下面关于正投影图特性说法有误的一项是（正投影图能反映形体各主要侧面的真实形状和大小）23、在制图中，把承受影子的面称为（投影面）24、轴测投影图是（用平行投影的正投影法绘制的单面投影图）25、下面关于轴侧投影图相关说法有误的一项是（轴侧投影图能反映形体各主要侧面的真实形状和大小）26、透视投影图是（用中心投影法绘制的单面投影图）27、下面关于透视投影图相关说法有误的一项是（透视投影图与照相原理一致，它是以人眼为投影中心）28、标高投影图是（是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影）29、在制图中，形成投影的方法称为（投影法）30、中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（愈大）31、投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（中心投影）32、当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（平行投影）33、平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（不变）34、当投影线倾斜于投影面时所作出的平行投影，称为（斜投影）第3章1、构成形体最基本的几何元素是（点）。
