第2章电波的传播特性

第一章绪论1.掌握正常的和反常的两种类型传播模式的基本概念；正常的传播机制总是存在，如图1.1所示：反常的传播机制偶然存在，如图1.2所示：2.掌握超短波和微波的主要传播效应。

1、晴空条件下的视距传播——在晴朗天气的情况下，当传播路径两端点之间没有障碍阻挡或者障碍阻挡可以忽略时，超短波和微波按照视距传播。

【视距传播不仅仅是自由空间的传播（即空间扩散损耗）；还要计及大气气体对无线电波的吸收损耗（水汽和氧气对电波的吸收损耗）。

晴空大气中，还存在许多其他复杂的重要的视距传播现象（晴空大气中的层结以及湍流不均匀体对无线电波的反射、折射、多径传播、散射、散焦和聚焦效应等等）。

）】2、绕射传播——当传播路径两端点之间的传播余隙小于第一费涅尔半径时，即波传播的空间受到地面地物某种程度的阻挡时，就会产生绕射损耗。

【对于非视距和超视距传播的情况，绕射损耗可以是很严重的。

绕射损耗的大小与频率、余隙、障碍的位置和形状等因素有关。

为了计算因地面地物障碍阻挡引起的对无线电波的绕射损耗，首先必须制作准确的电路地形剖面图，定义和计算相关的几何参数。

在出现负折射的情况下，绕射损耗尤其严重；在超折射条件下绕射损耗则变小。

所以，当气象条件不稳定时，容易出现绕射衰落。

】3、地形、地物的散射和反射4、雨、水凝体和沙尘对电波的散射和衰减5、多径传播和聚焦效应：【多径传播——大气层结的反射和折射以及地面地物的反射和散射使得在接收点所接收到的信号是多条射线合成的总效果。

这些多径射线具有各自不同的相位和幅度，所以多径射线的合成是向量的合成。

并且由于各条射线幅度和相位的随机变化，最终产生所谓的多径衰落现象，这是对无线电通信的质量水平具有非常重要的影响。

聚焦效应——当射线在对流层中传播时，由于大气折射指数的不均匀性会产生聚焦和散焦效应。

聚焦会使信号大大增强，相反散焦会使信号减弱。

聚焦、散焦何时出现和强度如何均与气象条件有关，而气象变化也是随机的。

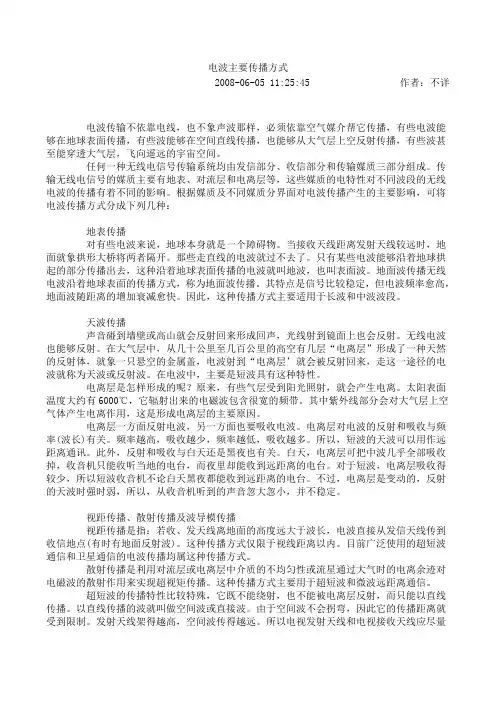

电波主要传播方式2008-06-05 11:25:45 作者：不详电波传输不依靠电线，也不象声波那样，必须依靠空气媒介帮它传播，有些电波能够在地球表面传播，有些波能够在空间直线传播，也能够从大气层上空反射传播，有些波甚至能穿透大气层，飞向遥远的宇宙空间。

任何一种无线电信号传输系统均由发信部分、收信部分和传输媒质三部分组成。

传输无线电信号的媒质主要有地表、对流层和电离层等，这些媒质的电特性对不同波段的无线电波的传播有着不同的影响。

根据媒质及不同媒质分界面对电波传播产生的主要影响，可将电波传播方式分成下列几种：地表传播对有些电波来说，地球本身就是一个障碍物。

当接收天线距离发射天线较远时，地面就象拱形大桥将两者隔开。

那些走直线的电波就过不去了。

只有某些电波能够沿着地球拱起的部分传播出去，这种沿着地球表面传播的电波就叫地波，也叫表面波。

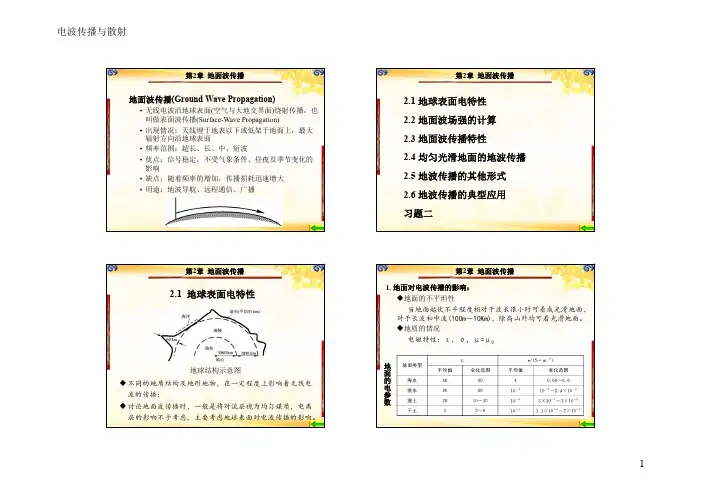

地面波传播无线电波沿着地球表面的传播方式，称为地面波传播。

其特点是信号比较稳定，但电波频率愈高，地面波随距离的增加衰减愈快。

因此，这种传播方式主要适用于长波和中波波段。

天波传播声音碰到墙壁或高山就会反射回来形成回声，光线射到镜面上也会反射。

无线电波也能够反射。

在大气层中，从几十公里至几百公里的高空有几层“电离层”形成了一种天然的反射体，就象一只悬空的金属盖，电波射到“电离层’就会被反射回来，走这一途径的电波就称为天波或反射波。

在电波中，主要是短波具有这种特性。

电离层是怎样形成的呢？原来，有些气层受到阳光照射，就会产生电离。

太阳表面温度大约有6000℃，它辐射出来的电磁波包含很宽的频带。

其中紫外线部分会对大气层上空气体产生电离作用，这是形成电离层的主要原因。

电离层一方面反射电波，另一方面也要吸收电波。

电离层对电波的反射和吸收与频率(波长)有关。

频率越高，吸收越少，频率越低，吸收越多。

所以，短波的天波可以用作远距离通讯。

此外，反射和吸收与白天还是黑夜也有关。

白天，电离层可把中波几乎全部吸收掉，收音机只能收听当地的电台，而夜里却能收到远距离的电台。

电波传播原理
电波传播原理是指电磁波在空间中传播的方式和规律。

电磁波包括无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等，它们在传播时具有相同的物理性质。

电磁波的传播需要介质的支持，可以是气体、液体、固体或真空。

在传播过程中，电磁波会通过周期性的变化产生电场和磁场，形成电磁场的波动。

电磁波的传播速度是一个重要的参数，通常用光速来表示。

在真空中，电磁波的传播速度为299,792,458米/秒。

在不同的介质中，电磁波的传播速度会发生变化，根据介质的不同，传播速度会减小或增大。

电磁波的传播具有直线传播和衍射传播两种方式。

直线传播指的是电磁波在空间中传播的直线路径，不会发生弯曲或偏折。

衍射传播是指电磁波在遇到边缘或障碍物时发生弯曲和扩散，改变传播方向。

电磁波的传播还受到频率和波长的影响。

不同频率和波长的电磁波具有不同的传播特性。

低频电磁波会更容易穿透建筑物和其他障碍物，但传播范围较短；高频电磁波传播范围更广，但对障碍物的穿透能力较差。

总而言之，电波传播原理是通过介质支持电磁波在空间中传播的方式和规律。

它涉及到电磁场的波动、传播速度、传播方式
以及频率和波长等因素的影响。

电波传播原理是无线通信和广播等电磁波应用的基础。

电磁场与电磁波(第5版)第2章本节介绍了电磁学的基本概念和原理，包括电荷、电场、电势、电场强度和电势差等。

本节讨论了静电场和静磁场的性质和特点，包括库伦定律、电场强度的计算、电场线和磁感线的性质等。

本节介绍了电场和磁场的性质，包括电场的叠加原理、高斯定律、环路定理和安培定律等。

本节讨论了电场和磁场相互作用的现象和规律，包括洛伦兹力、洛伦兹力的计算和洛伦兹力的方向等。

本节介绍了电磁波的基本概念和特征，包括电磁波的产生、传播和检测等。

本节讨论了电磁波的性质，包括电磁波的速度、频率、波长和能量等。

本节介绍了电磁波谱的分类和特点，包括射线、微波、红外线、可见光、紫外线、X射线和γ射线等。

本节讨论了电磁波在生活和科学研究中的广泛应用，包括通信、雷达、医学诊断和天文观测等。

本章节将介绍电荷的性质以及电场的基本概念。

首先，我们将讨论电荷的性质，包括电荷的类型和带电体的基本特征。

之后，我们将深入研究电场，包括电场的定义、电场的强度和方向，以及电场的计算公式。

电荷是物质的一种基本特性，它可以分为正电荷和负电荷两种类型。

正电荷表示物体缺少电子，而负电荷表示物体具有多余的电子。

电荷是一种离散的量子化现象，它以元电荷为单位进行计量。

带电体是指带有正电荷或负电荷的物体，而不带电的物体则是不具有净电荷的。

电场是指电荷周围所具有的一种物理现象，它可以影响周围空间中其他电荷的运动和状态。

电场的强度和方向决定了电场对其他电荷的力的大小和方向。

电场的强度用符号E表示，单位是牛顿/库仑。

电场的方向由正电荷朝向负电荷的方向确定。

库仑定律是描述电荷间作用力的基本定律。

根据库仑定律，两个电荷之间的作用力正比于它们的电荷量的乘积，反比于它们之间距离的平方。

电场强度是描述某处电场强度大小和方向的物理量。

电场强度的计算公式正是库仑定律的一种推导结果，它可以通过已知电荷量和距离来计算。

以上是《电磁场与电磁波(第5版)第2章》中2.1节的内容概述。

移动通信(第五版)(章坚武)第2章课件•移动通信概述•移动通信系统的组成•移动通信的工作原理目录•移动通信的关键技术•移动通信的标准化与演进•移动通信的应用与挑战01移动通信概述定义发展历程特点优势移动通信的应用领域个人通信行业应用物联网智慧城市02移动通信系统的组成移动台定义移动台功能移动台分类030201移动台基站子系统定义基站子系统是移动通信系统中的重要组成部分，负责与移动台进行无线通信，并将信号传输到网络子系统。

基站子系统功能基站子系统包括基站收发信机、基站控制器等设备，主要实现无线信号的接收、发送、调制、解调等功能。

基站子系统分类根据覆盖范围和容量需求，基站子系统可分为宏基站、微基站、皮基站等多种类型。

网络子系统功能网络子系统包括移动交换中心、基站控制器、传输设备等，主要实现用户通话的建立、保持和释放，以及数据传输的控制和管理。

网络子系统定义网络子系统是移动通信系统中的核心部分，负责实现移动通信网络的交换、传输、控制等功能。

网络子系统分类根据网络结构和功能需求，网络子系统可分为电路交换网络、分组交换网络等多种类型。

1 2 3操作维护子系统定义操作维护子系统功能操作维护子系统分类操作维护子系统03移动通信的工作原理无线电波传播特性01020304无线电波基本特性传播方式传播损耗电波传播模型多址技术多址技术概念频分多址（FDMA）时分多址（TDMA）码分多址（CDMA）1调制技术分类模拟调制方式数字调制方式解调技术调制与解调技术信道编码与交织技术解释信道编码的定义、目的及分类。

详细介绍线性分组码的构造、编码和译码过程。

阐述卷积码的基本原理、编码器和译码器结构。

解释交织技术的原理、作用及实现方式，包括块交织和卷积交织等。

信道编码概念线性分组码卷积码交织技术04移动通信的关键技术分集接收技术分集接收技术的概念01分集接收技术的分类02分集接收技术的实现方式03功率控制技术功率控制技术的概念功率控制技术的分类功率控制技术的实现方式信道分配技术信道分配技术的概念信道分配技术的分类信道分配技术的实现方式软件无线电技术软件无线电技术的概念软件无线电技术的特点软件无线电技术的应用05移动通信的标准化与演进3GPP 3GPP2ITUIEEE移动通信的标准化组织移动通信的演进历程第一代移动通信（1G）采用模拟技术，主要提供语音通话服务。

第一章电信传输的基本概念1、什么是通信、电信和电信传输？电信号有哪些种类？各有什么特征？答：从广义上说，无论采用何种方法，使用何种传输媒质只要将信息从一地传送到另一地，均可称为通信。

电信号按照不同的角度可有不同的分类，按照电信号传载信息的形式的不同，可分为：模拟信号和数字信号两种类型。

模拟信号，是指模拟、仿照原有消息变化的电信号，这种信号的幅度变化是时间的连续函数；数字信号在时间上和幅度上的取值都是离散的。

数字信号在传输上有很多优点，最主要的是它的抗干扰性强。

由于它是以1、0两种状态传输的，在接收端只要正确地判断是“1”或者是“0”，就等于完全取消了干扰。

2、完整的电信传输系统是如何组成的？答：一个完整的电信传输系统除了必须具备传输信道部分外，还需要有用户终端设备、交换机、多路复用设备和传输终端设备（收发信机）等。

3、电信传输有些什么特点？答：一是传输信号的多频率；二是电信传输的功率在有线传输的功率比较小，它一般只有毫瓦量级；三是电信传输的效率，由于电信传输是弱电传输，其传输效率非常重要；四是电信传输离不开信号的变换。

4、常用传输介质的结构及用途是什么？答：电信号的传输实质是电磁波的传播，传播方式分有线传播和无线传播两种，因此其传输介质也按此分类方式分为有线传输介质和无线传输介质。

现有的传输线有架空明线、对称电缆、同轴电缆、金属波导管和光纤等；无线电传播的传输介质是对流层、平流层或电离层，传播方式有直射波，反射波，地波，散射波等。

用途：（1）架空明线：架空明线是利用金属裸导线捆扎在固定的线担上的隔电子上，是架设在电线杆上的一种通信线路，现今多用于专网通信，如利用高压输电线实现载波通信；利用铁路电气汽车输电线实现载波通信等；（2） 对称电缆：市话对称电缆是由若干条扭绞成对（或组）的导电芯线加绝缘层组合而成的缆芯，外面包裹有保护层的一个整体。

主要作为传统的话音通信介质，是当前电信接入网的主体；（3） 同轴电缆：同轴电缆又称为同轴线对，属于不对称的结构。

无线电波传播手册第一章无线电波传播原理1.1 无线电波的产生无线电波是一种由电磁场产生的电磁波，其产生过程基于电磁感应定律。

1.2 无线电波的特性无线电波具有波长、频率、速度等特性，其传播受到地形、天气、电离层等因素的影响。

1.3 无线电波的传播方式无线电波的传播方式主要有直线传播、地面传播、天波传播、散射传播等。

第二章空中传播2.1 直射传播直射传播是指无线电波直接从发射天线到达接收天线的传播方式，适用于开放空旷地区。

2.2 折射传播折射传播是指无线电波在穿过不同介质界面时，由于光速的改变而发生弯曲的传播方式。

2.3 绕射传播绕射传播是指无线电波在遇到屏障或障碍物时，在其周围或边缘绕过的传播方式。

2.4 天波传播天波传播是指无线电波在特定频段通过电离层反射和折射后传播到地面的方式。

第三章地面传播3.1 地波传播地波传播是指无线电波在地面与天线之间的接触面上沿地球曲率传播的方式。

3.2 多径传播多径传播是指无线电波由于地面反射、散射等产生多条传播路径，到达接收天线的方式。

3.3 衍射传播衍射传播是指无线电波在遇到障碍物边缘时弯曲传播的方式，适用于山谷、城市建筑密集区等地形。

第四章天波传播4.1 电离层基本概念电离层是指地球大气中电离分子和自由电子较为密集的区域，对无线电波的传播有重要影响。

4.2 太阳活动与天波传播太阳活动引起的电离层变化会对天波传播产生显著影响，太阳黑子数量与无线电通信质量存在关联。

4.3 天波传播相关参数天波传播的状况可通过参数如电离层频率、MUF（最高可用频率）等进行描述和预测。

第五章散射传播5.1 散射现象及机制散射传播是指无线电波在穿越大气中的气体、雾霾、云层等微粒时发生分散传播的现象。

5.2 散射传播的影响因素散射传播的影响因素主要包括频率、信号强度、物体粒径和散射角度等。

5.3 散射传播在通信中的应用散射传播在通信中常用于障碍物背后的信号传输、城市建筑物信号强化等。
