特别是随着新材料，新工艺的普及、应用，高速加工已 经成为目前数控机床的发展方向之一，快进速度达到了每分 钟数十米，甚至上百米，主轴转速达到了每分钟上万转、甚 至十几万转，采用电主轴、支线电动机、直线滚动导轨等新 产品、Байду номын сангаас技术已势在必行。
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
具有适应无人化、柔性化加工的特殊部件
数控机床结构与装调工艺
广泛采用高效、无间隙传动装置和新技术、新产品
数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。

详细描述
在进行动态特性分析时，需要考虑主轴的转速、转矩和刚度等参数，以及传动系统的固有频率和阻尼比等特性。 通过分析这些参数，可以评估主传动系统在加工过程中的稳定性，预测可能出现的振动和噪声问题，并采取相应 的措施进行优化设计。
强度与刚度分析
总结词
强度与刚度分析是评估主传动系统在承受外力和变形时的性能表现，以确保系统的可靠性和稳定性。
总结词：传统设计
详细描述：该实例介绍了一种传统的数控车床主传动系统设计，主要采用齿轮传 动和链传动组合的方式，具有结构简单、可靠性高的优点，但效率较低，适用于 一般加工需求。
实例二：主传动系统的改进设计
总结词：优化设计
详细描述：该实例针对传统主传动系统的不足，进行了优化改进。采用新型轴承和材料，提高了传动效率和稳定性，减少了 维护成本，适用于高精度、高效率的加工需求。
设计目的和意义
设计目的
设计出高效、稳定、可靠的数控车床主传动系统，满足加工精度和效率的要求， 提高生产效率和产品质量。
意义
主传动系统设计的优劣直接影响到数控车床的性能和加工精度，进而影响到整个 机械制造行业的生产水平和产品质量。因此，对数控车床主传动系统进行合理设 计，对于提高机械制造行业的整体水平具有重要意义。
要点二
详细描述
在进行热特性分析时，需要考虑主轴的转速、切削力和材 料导热系数等参数。通过建立热传导模型，可以预测主传 动系统在不同工况下的温度变化和热变形情况。根据分析 结果，可以采取相应的散热措施和热补偿技术，提高系统 的热稳定性和加工精度。
06 主传动系统实例分析
实例一：某型号数控车床主传动系统设计
高耐磨材料
选用高耐磨材料，如陶瓷和硬质 合金，以提高主传动系统的使用 寿命和可靠性，减少维护成本。

第三节 数控机床的主传动与主轴部件
三、主轴部件
（一）主轴的支承
2．轴承的配置 3）轴承间隙的调整 前支承
因“背靠背”结构，修磨挡圈12，用专用工具将热调整套 前推，使轴承内圈相对靠紧，同时消除径向和轴向间隙。 后支承
拆下挡圈7磨薄，装上挡圈及轴承后，通过热套工艺，将 带轮联接盘往前推入，使轴承内圈前移而涨大，消除径向间隙。
二、主传动的机械特性
指主轴转速与输出功率、扭矩间的关系。
1．对于主轴：
在低速时主要是粗加工，或加工大直径工件、用大直径 刀具加工，要求大的输出扭矩。因此，主轴的使用主要受可 承载的最大扭矩限制，认为是恒扭矩的。
在高速时，要么精加工，要么高速强力切削，主轴的使 用主要受可传递的最大功率限制，认为是恒功率的。

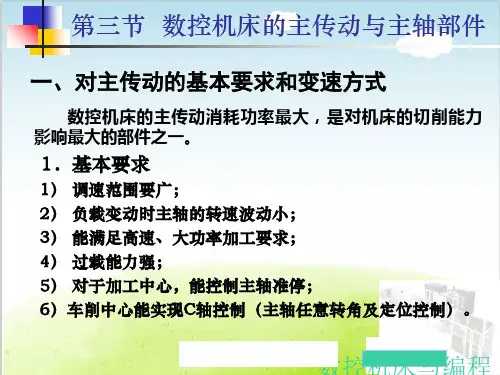

第三节 数控机床的主传动与主轴部件
一、对主传动的基本要求和变速方式
2．主要传动与变速方式
1）定比带传动+电动机无级调速 主要用于中小型数控机床，结构简单，主轴的变速范围有
限，与电动机的变速范围相等。
全功能或适用型数控机床的无级变 速多采用交流伺服调速，具有较好的变 速性能；
经济型数控机床的无级变速主要采 用普通变频调速，成本较低，但变速范 围较小，且机械特性不够理想。
4）双列圆锥滚子轴承
两列滚子数差1个，因频率不同，改善动态特性； 滚子为空心，能有效地润滑与冷却，并有吸振和缓冲作用。
第三节 数控机床的主传动与主轴部件
三、主轴部件
（一）主轴的支承
2．轴承的配置 1）典型的配置 双列圆柱滚子轴承+60˚接触角球轴承。
承受轴向载荷的轴承在前端，称为轴向定位在前端。适应中速、较大 载荷；
功率成线性增大。

2.1 数控机床的主传动系统
数控机床主传动系统的特点
与普通机床比较，数控机床主传动系统具有下列特点： 转速高、功率大。3.7~250kw 变速范围宽，可实现无极调速。
控制功能的多样化
具有较高的精度和刚度，传动平稳。 良好的抗振性和热稳定性 电动机性能要求高机能要求高
2.1 数控机床的主传动系统
转速达（2～10）×104r/min的主轴可采用磁力轴承或陶瓷滚珠轴承。
2.1 数控机床的主传动系统
采用滚动轴承时的几种配置形式
这种配置可提高主轴的综合刚度，满足强力 切削的要求，普遍应用于各类数控机床。
( a )
适用于高速、重载的主轴部件。
( b )
适用于高速、轻载和精密的数控机床主轴。
( c )
适用于中等精度、低速与重载荷的数控机床 主轴。
( d )
2.1 数控机床的主传动系统
(a)深沟球轴承
(b)角接触球轴承
双向推力角接触球轴承
双列圆柱滚子轴承
圆锥滚子轴承
2.1 数控机床的主传动系统
(2) 主轴轴承的支撑形式
2.1 数控机床的主传动系统
主轴的准停装置
2.1 数控机床的主传动系统
磁传感器准停装置
车床主轴端部结构
2.1 数控机床的主传动系统
2.1 数控机床的主传动系统
铣床主轴端部结构
2.1 数控机床的主传动系统
(4)主轴内部刀具自动夹紧机构 图2-7为ZHS-K63型加工中心主轴内部刀具夹紧机构
2.1 数控机床的主传动系统
主轴的支撑 中小型数控机床的主轴部件 重型数控机床 高精度数控机床 滚动轴承 液· 体静压轴承 气体静压轴承
