学号14142200277 序号19单片机原理与接口技术实验报告实验项目序号实验五实验项目名称I2C的DA/ADC转换实验姓名卢志雄专业电子信息工程班级电信14-2BF 完成时间 2016-05-20一、实验目的1、掌握I2C的DA/ADC芯片与单片机接口方法；2、掌握I2C器件编程方法；3、掌握DAC和ADC的使用方法。
二、实验前准备1、完成作业7；2、根据实验内容编写好相关程序，并进行Proteus仿真。
三、实验内容实验内容为3项，其中第1、2项必做。
1、D/A转换实验。
设置一个一维数组data uchar c[4]={0x00,0xa0,0xaa,0xff}；按下K1、K2、K3、K4，分别将c[0]、c[1]、c[2]、c[3] 的值转换成模拟量输出，观察发光二极管D23的亮度。
若是仿真，可以通过电压表观察模拟量的电压值。
2、单通道采样与动态显示。
对AIN0通道进行采样，将采样数据在1、2两位动态显示，调节电位器观察显示数据变化。
3、简易电压表实现。
对AIN0通道进行采样，将采样数据转换成4位电压值在1、2、3、4四位动态显示，注意只有1位整数3位小数。
调节电位器观察显示数据变化。
四、实验原理图实验原理图如图3.5所示：图3.5 I2C的DA/ADC转换实验电路原理图电路中，P3.6、P3.4分别连接SCL、SDA，地址引脚A2A1A0=000，PCF8591的特征编码为1001，电路中PCF8591的地址为1001000。
4路模拟输入，AIN0连接一个10KΩ电位器的中心抽头，调节电位器可改变AIN0的模拟电压，AIN1连接电源，AIN2、AIN3连接地。
PCF8591的15脚AOUT是DAC输出的模拟量，AOUT引脚通过50Ω电阻、LED与电源连接，输出模拟量越小，LED越亮。
注意在HNIST-2型实验装置中，将J16的1、2脚短路。
五、软件设计思想1、编程思路仿照例题编写程序，采用例题的I2C的相关函数。

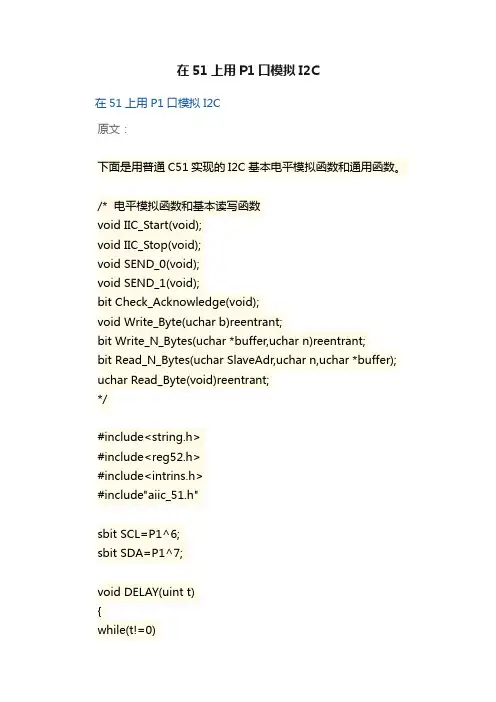

在51上用P1口模拟I2C在51上用P1口模拟I2C原文：下面是用普通C51实现的I2C基本电平模拟函数和通用函数。
