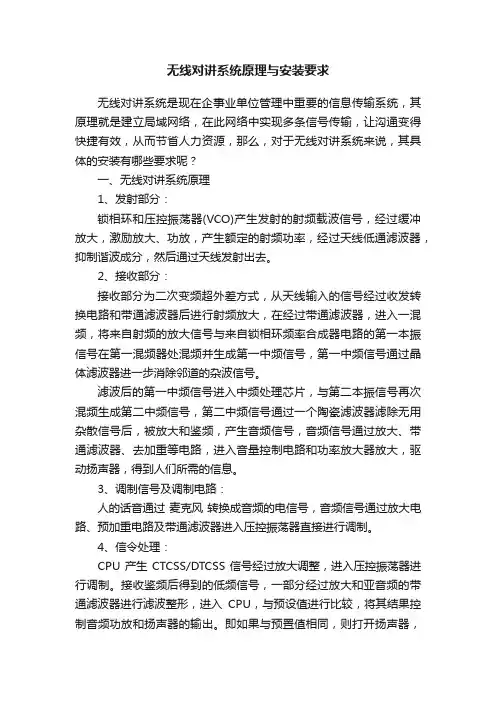

无线对讲系统原理与安装要求无线对讲系统是现在企事业单位管理中重要的信息传输系统，其原理就是建立局域网络，在此网络中实现多条信号传输，让沟通变得快捷有效，从而节省人力资源，那么，对于无线对讲系统来说，其具体的安装有哪些要求呢？一、无线对讲系统原理1、发射部分：锁相环和压控振荡器(VCO)产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分：接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号，第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。
滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号，音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。
3、调制信号及调制电路：人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。
4、信令处理：CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。
接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。
即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。
二、无线对讲系统安装要求机房安装一般要求1、室内温度：机房应该安装空调，保持机房温度为18℃—24℃。
2、环境湿度：保持在30％~55％。
3、防尘要求：机房建设与日常维护应有防尘要求。
4、机房防水：机房的建设中必须进行防水处理，防止漏雨以及其它进水现象。
无线对讲机的工作原理无线对讲机是一种用来传输语音信息的通信设备，它运用了射频技术和无线电波传输原理。
无线对讲机通常由发射机和接收机组成，在使用时，用户可以通过对讲按钮进行双向语音通信。
无线对讲机的工作原理可以分为发射和接收两个过程。
首先，让我们来看看无线对讲机的发射过程。
当用户按下对讲按钮时，发射机开始工作。
首先，发射机会将用户的语音信号转换为电信号。
这通常通过一个麦克风实现，麦克风会将声音转换为变化的电压信号。
然后，电信号经过放大电路进行放大，以便更好地传输。
放大后的信号会进入调制电路。
调制电路的作用是将音频信号调制到一个射频载波上。
这通常使用频率调制（FM）技术来实现。
调制完成后，射频信号会进一步经过功率放大器进行增幅，以便能够更好地传输。
增幅后的信号会进一步经过滤波器进行滤波，以去除不必要的频率分量。
最后，经过整个发射过程后的射频信号会通过天线发送出去。
天线会将电信号转换为电磁波，并将其辐射到空间中以传输到目标接收机。
接下来，我们来看看无线对讲机的接收过程。
当接收机接收到发射的信号时，首先它会通过天线接收到电磁波，并将其转换为电信号。
然后，电信号会经过接收机的放大电路进行放大，以便更好地处理。
随后，经过放大的信号会进入解调电路。
解调电路的作用是将射频信号中携带的音频信号解调下来。
解调完成后，音频信号会进一步经过放大电路进行放大，使得用户能够听到清晰的声音。
放大后的信号会通过扬声器输出，并传达给用户。
需要注意的是，在整个发射和接收的过程中，无线对讲机还会经历信道选择、编码与解码、错误检测与纠正等环节，以保证通信的可靠性和质量。
总结起来，无线对讲机通过将用户的语音信号转换为射频信号，并通过天线进行无线传输，实现了用户之间的语音通信。
整个工作过程涉及了信号的调制、传输、接收和解调等环节，以及相关的信道选择和编码解码等技术，保证了通信的可靠性和质量。
1.1无线对讲系统1.1.1系统概述在各种噪声、电波干扰日益严重的通信环境中，为了帮助双银大厦室内、外区域内的保安人员、工作人员建立起一个指挥高效、反应迅速的调度系统，同时考虑到有线电话的不方便携带的弱点，就有必要建立无线对讲系统。
可以使需要立即交流的人员在任意时间任意地点得到满意的通话需求。
因为其携带方便、通话不需介质、无话费、简单易用等特点，现在越来越成为现代化双银大厦管理人员离不开的通讯设备。
本项目双银大厦的建筑面积和室外的面积均较大，电梯厅和楼梯间分散，双银大厦每层面积较大，要想达到理想的通话效果，就要选择高性能比的产品。
经过多方比较，推荐采用摩托罗拉对讲机及相关设备组成一套专业无线对讲系统。
该系统可为使用者极大地节省通讯开支，有效地提升工作效率，改善经营管理，真正实现一次投入，受益终身的目的。
系统设计为单基站集群系统，设有2个信道，按照频道差频转发方式设计，对双银大厦的室内外区域进行全范围覆盖。
通过本系统，可以组成一个业务通信整体平台，保证双银大厦工程部及保安部所需通讯联系畅通。
1.1.2设计依据●《中华人民共和国无线电管理条例》国务院、中央军委；●《中华人民共和国无线电频率划分规定》信息产业部；●《无线电规则》国际电信联盟；●《关于无线电通信网工程设计的基本内容和格式的规定》国家无线电管理委员会；●株洲市无线电管理单位的有关规定；●业主需求、设计说明及有关图纸；●其他有关的国家标准、技术政策和技术规划。
1.1.3系统功能1.1.3.1 覆盖范围本次设计按照双银大厦的室内、室外全范围覆盖进行设计。
具体包括：双银大厦各地上层、人防层、大楼附近区域；覆盖公共区、客房层、电梯厅、楼梯间、机房等。
如有需要，我司将组织专业人员携带专业仪器，进行本项目的实地测试，力保覆盖范围没有盲区。
1.1.3.2 实现功能按照设计要求，实现：✓具备频道差频转发功能，设计2个信道。
✓所有对讲机，固定台可分多组进行通话，并可特设一个高级管理人员组（或领导组）进行讲话并监听有关人员的工作情况。
对讲机的工作原理
对讲机工作原理如下：
1. 发射端工作原理：发射端是指对讲机中的麦克风和发射电路。
当用户按下对讲机上的发射键时，麦克风将声音转换为电信号，并通过发射电路将信号放大。
这个放大的电信号被传输到天线上。
2. 信道选择和调制：对讲机中有多个频率信道可以选择。
用户可以通过对讲机上的频率选择开关选择一个特定的频率。
选定频率后，对讲机电路将调制发射信号，将其转化为特定的模拟或数字信号。
3. 传输和接收：发射的信号通过对讲机的天线传输到空中。
这个信号在空中以无线电波的形式传播。
接收端的对讲机上的接收天线接收到这个传播的信号。
4. 接收端工作原理：接收端是指对讲机中的接收电路和耳机/
扬声器。
接收天线接收到信号后，接收电路将信号放大并滤去无关的信号干扰，只保留目标频率的信号。
5. 解调和放大：接收电路将收到的信号解调为原始的声音信号，并通过扬声器或耳机将其放大输出。
用户可以通过对讲机上的音量控制调整输出的音量大小。
6. 双工通信：对讲机通常支持双工通信，即同时实现发送和接收。
这意味着即使在对讲机上发射信号的同时，仍然能够接收
其他人的信号。
通过以上的工作原理，对讲机可以实现用户之间的无线通信，使人们在需要远距离交流或协作时更加便捷。
对讲机原理图
对讲机原理图是一种用于实现无线通信的设备。
它由发射器和接收器组成，发射器负责将声音信号转换为无线信号并发送出去，而接收器负责接收并解码无线信号，再将其转换为声音信号。
发射器部分包括以下组件：麦克风、音频放大器、调制器和射频发射器。
麦克风负责将声音转换为电信号，并将其传递给音频放大器。
音频放大器负责放大音频信号的强度，以便后续处理。
调制器将音频信号调制为射频信号，同时将射频信号与发射器的频率进行匹配。
射频发射器将调制后的射频信号放大，并将其发送出去。
接收器部分包括以下组件：天线、射频接收器、解调器、音频放大器和扬声器。
天线负责接收发送器发出的无线信号。
射频接收器将接收到的射频信号放大，并将其传递给解调器。
解调器将射频信号解调为音频信号，并将其传递给音频放大器。
音频放大器放大音频信号的强度，然后将其传递给扬声器，最终实现声音的输出。
通过发射器和接收器之间的无线通信，对讲机可以实现双向语音通信。
无论是在工作场所还是户外活动中，都能够方便地进行沟通和协调。
对讲机功能及工作原理资料对讲机是一种通过无线电波实现远程通信的设备。
它广泛应用于警察、安保人员、救援队伍、商务团队、游乐园工作人员等各种行业中，用于实现实时的语音通信，提高工作效率和协同能力。
一、对讲机的功能：1.单呼功能：可以进行点对点的通信，实现私人对私人的沟通，保护隐私；2.组呼功能：可以将多个对讲机设备组成一个通信组，实现互相之间的群组通信；3.全呼功能：可以同时向多个组或者全部对讲机发出广播信息，快速传达重要消息；4.监听功能：对讲机可以设置监听功能，用于监听指定频率的通信内容，提前获取重要信息；5.消息转发功能：可以将语音信息通过短信或者其他方式传递给不方便使用对讲机的人员；6.GPS定位功能：可以根据GPS定位系统，实时追踪对讲机的位置信息；7.录音功能：可以对通话中的内容进行录音，提供证据或者做后期分析；二、对讲机的工作原理：对讲机主要有发射和接收两个部分组成，其工作原理有以下几个环节：1.麦克风：用于接收声音信号，将声音转化为电信号；2.编码器：将麦克风接收的模拟信号进行模数转换，将声音转化为数字信号；3.数字信号处理：对数字信号进行处理，如压缩和编码；4.传输：将编码后的数字信号通过无线电波发送出去；5.接收：对接收到的信号进行解码和解压缩，还原为原始语音信号；6.解码器：对接收到的数字信号进行解码，将数字信号还原为模拟信号；7.扬声器：将解码后的模拟信号转化为声音信号，通过扬声器播放出来。
对讲机的工作原理主要依靠无线电波的传输和数字信号的处理。
通过麦克风接收到声音信号后，经过编码器进行模数转换，将声音转化为数字信号。
然后通过数字信号处理对信号进行压缩和编码，提高传输效率。
接着将编码后的数字信号通过无线电波发送出去，接收端收到信号后，经过解码器解码和解压缩，将信号还原为原始语音信号。
最后通过扬声器将模拟信号转化为声音信号，播放出来。
总结：对讲机通过无线电波的传输和数字信号的处理，实现了远程语音通信的功能。

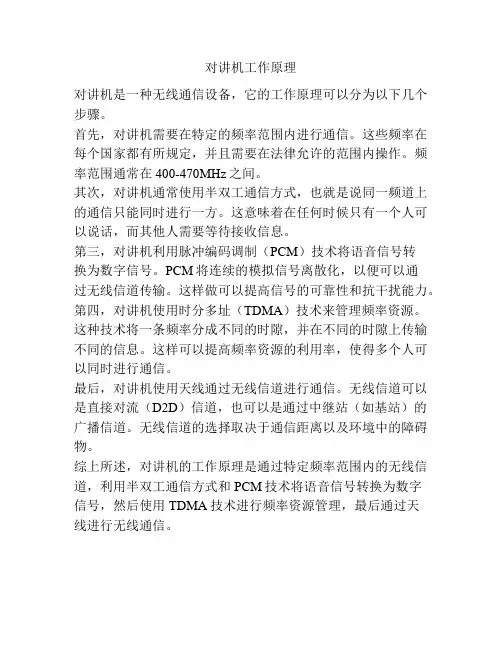

对讲机工作原理
对讲机是一种无线通信设备，它的工作原理可以分为以下几个步骤。
首先，对讲机需要在特定的频率范围内进行通信。
这些频率在每个国家都有所规定，并且需要在法律允许的范围内操作。
频率范围通常在400-470MHz之间。
其次，对讲机通常使用半双工通信方式，也就是说同一频道上的通信只能同时进行一方。
这意味着在任何时候只有一个人可以说话，而其他人需要等待接收信息。
第三，对讲机利用脉冲编码调制（PCM）技术将语音信号转
换为数字信号。
PCM将连续的模拟信号离散化，以便可以通
过无线信道传输。
这样做可以提高信号的可靠性和抗干扰能力。
第四，对讲机使用时分多址（TDMA）技术来管理频率资源。
这种技术将一条频率分成不同的时隙，并在不同的时隙上传输不同的信息。
这样可以提高频率资源的利用率，使得多个人可以同时进行通信。
最后，对讲机使用天线通过无线信道进行通信。
无线信道可以是直接对流（D2D）信道，也可以是通过中继站（如基站）的广播信道。
无线信道的选择取决于通信距离以及环境中的障碍物。
综上所述，对讲机的工作原理是通过特定频率范围内的无线信道，利用半双工通信方式和PCM技术将语音信号转换为数字
信号，然后使用TDMA技术进行频率资源管理，最后通过天
线进行无线通信。
本文介绍的无线对讲机为调频准双工方式，工作频率为３０ＭＨｚ频段，采用声控电子开关，方便、节能、电路简单，工作电压为３～９Ｖ，发射功率１～５Ｗ。
工作原理该无线对讲机的接收和发射分为两个相对独立的部分，仅天线匹配网络为发射与接收共用。
发射部分由话筒放大电路、电子开关、功率放大电路、发射电路及天线匹配网络组成。
发话时，语音由驻极体话筒ＭＩＣ检出，经三极管Ｖ１放大后，由Ｃ３耦合输出，并分成两路。
一路经Ｄ１、Ｄ２、Ｃ５组成的倍压整流电路变成直流电压去开启由Ｖ２、Ｖ３及其外围元件组成的电子开关，使音频功放集成电路ＩＣ１和由Ｖ６、Ｖ７、Ｖ８及其外围元件组成的发射电路得电而工作；另一路由Ｃ４耦合到ＩＣ１进行功率放大后，经Ｃ９送到由三极管Ｖ６、变容二极管ＶＤ６及晶体ＪＴ等元件组成的振荡和倍频电路变成３０ＭＨｚ调频波，由Ｌ３、Ｃ１６选出，经Ｃ１７耦合到由Ｖ７及其外围元件组成的丙类激励级进行激励放大，再经Ｃ１９耦合到由Ｖ８及其外围元件组成的丙类功放电路进行功率放大，放大后的射频信号通过Ｌ８和Ｃ２３串联谐振电路后，经Ｃ２４～Ｃ２６及Ｌ９、Ｌ１０组成的天线匹配网络向外发射出去。
接收部分由天线匹配网络、调频接收电路、电子开关和音频功放电路组成。
天线接收到的约３０ＭＨｚ的高频信号由Ｃ２７耦合到调频接收专用集成电路ＴＡ８１６４Ｐ，经过高放、本振、混频、中放和鉴频后，从ＩＣ２的{11}脚输出音频信号，经Ｃ１１后分成两路。
一路经ＶＤ３、ＶＤ４、Ｃ６组成的倍压整流电路变成直流电压，去开启由Ｖ４、Ｖ５及其外围元件组成的电子开关，使功放电路ＩＣ１得电而工作。
另一路由Ｃ１２耦合到ＩＣ１，经功率放大后的音频信号由Ｃ１０耦合输出，推动喇叭发声。
图中的ＶＤ５为隔离二极管，其作用是当由Ｖ４、Ｖ５组成的电子开关开启时，不让发射电路误导通，起到节能和保护发射电路的作用。
图中虚线框内的Ｒ２３和Ｃ２８是为防止功放自激、喇叭啸叫而设置的。
如果功放不自激、喇叭不啸叫就可省去。
工作原理对讲机发射与接收模块1.发射模块通过扬声器把话音变成电信号之后，再通过电容器C17耦合到Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路放大后，经耦合可调电感的中心抽头将信号加到振荡管Q1进行信号调制，使该管的bc结电容随着话音信号的改变而改变，而该管的bc结电容是并联在T1次级两端的，所以振荡电路的频率也随之变化，从而实现了调制的功能，并将已调波经T1及L1从天线发射出去。
通过天线发射出模块原理图如图2-2所示。
图2-2对讲机发射模块原理2.接收模块天线收到的信号，经过匹配电感L1，由三极管Q1、耦合电感T1、电容C4、C2组成的检波电路进行检波，检波后的信号经T1次级线圈耦合到放大电路部分，最后由C17耦合推动扬声器发声。
经过旁路耦合电容滤除无用杂散信号后，被放大，产生音频信号。
经过音频放大器放大，驱动扬声器，得到人们所需的信息。
接收模块原理图如2-3所示。
图2-3对讲机接收模块原理对讲机放大模块由电容器C17耦合到Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大放大电路(推挽和低放电路)，放大电路如图2-4所示。
图2-4对讲机放大电路模块对讲机工作原理与电路原理图原理：三极管Q1和耦合可调电感线圈T1、电容器C4、C2等组成振荡电路，产生频率约为49.8MHz的载频信号。
Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路。
扬声器SPK1兼作话筒使用。
原理图如图2-5所示。
1.电路工作在接收状态时：将收／发转换开关置于“接收”位置(默认状态为接收)，从天线ANT1接收到的信号经天线匹配电感L1再经可调耦合电感线圈T 1电容器C4、C2及T1次级线圈等组成的检波电路进行检波。
检波后的音频信号，经T1次级线圈中心抽头耦合到低频放大器的输入端，经放大后由电容器C17耦合推动扬声器SPK1发声。
2.电路工作在发信状态时：S2收／发转换开关按下置于“发信”位置，由扬声器将话音变成电信号后由电容器C17耦合到Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路放大后，经耦合可调电感的中心抽头将信号加到振荡管Q1进行信号调制，使该管的bc结电容随着话音信号的变化而变化，而该管的bc结电容是并联在T1次级两端的，所以振荡电路的频率也随之变化，实现了调制的功能，并将已调波经T1及L1从天线发射出去。
无线对讲系统方案全解一、无线对讲系统的基本原理无线对讲系统主要由对讲机、基站和中继器组成。
对讲机是用户使用的终端设备，基站是对讲机的控制中心，中继器用于扩大无线信号覆盖范围。
当用户需要进行对话时，通过对讲机按下对讲键，与基站或其他对讲机进行通话。
二、无线对讲系统的工作模式1.直连模式：所有对讲机直接连接到同一个基站，通过基站进行通话。
适用于小型场所或人数较少的团队。
2.中继模式：在大范围的场所中，使用中继器将基站的信号传输到其他位置，以扩大无线信号覆盖范围。
3.对讲组模式：将用户按照不同的工作组或部门划分为多个对讲组，实现组内对讲和组间对讲。
三、无线对讲系统的特点1.即时通讯：用户可以随时随地进行即时对讲，提高工作效率和协作能力。
2.群组通话：支持多人同时进行对讲，方便团队内部沟通。
3.广播通知：基站可以向所有对讲机发送广播通知，方便进行紧急通知和指示。
4.全双工通话：支持同时收听和说话，模拟真实面对面的对话。
5.良好的语音质量：通过采用数字信号处理技术，保证通话声音清晰且不受干扰。
6.多通道选择：支持多个频道选择，避免频道冲突和信号干扰。
四、无线对讲系统的应用场景1.工地施工：工地上人员分散、环境嘈杂，无线对讲系统可以提高工作协调性和安全性。
2.物流仓库：对讲机可以用于调度货物、协调作业人员，提高物流效率。
3.酒店服务：酒店员工可以通过对讲机实时沟通，提高客户服务质量和响应速度。
4.学校校园：对讲机可以用于学校内部的教学和管理，方便教师和学生之间的沟通。
5.旅游景区：旅游团队可以使用对讲机进行导览和团队协作，提高旅游服务质量。
五、无线对讲系统的选型要点1.覆盖范围：根据使用场所的大小和复杂程度选择合适的无线对讲系统，确保信号覆盖到每个角落。
2.频率选择：根据当地法规和频谱资源选择合适的频率，避免频道冲突和干扰。
3.功率选择：根据使用场所的复杂程度和通信距离选择合适的功率，保证通信质量和稳定性。
无线对讲机原理无线对讲机是一种便携式通信设备，通过无线电波实现人与人之间的语音通信。
它主要由发射机、接收机、天线、电源和话筒等部件组成。
在使用无线对讲机时，用户只需按下话筒上的按键，就可以进行语音通信，实现远程沟通。
那么，无线对讲机是如何实现这一功能的呢？接下来，我们将从无线对讲机的原理入手，来详细介绍它的工作原理。
首先，无线对讲机的发射机是实现语音通信的重要部件。
当用户按下话筒上的按键时，话筒中的声音信号会被转换成电信号，经过发射机内部的调制电路进行调制处理，然后通过天线发射出去。
这样，其他接收机就可以接收到这个信号，并将其解调成原来的声音信号，从而实现双向通信。
这就是无线对讲机发射机的工作原理。
其次，无线对讲机的接收机同样是至关重要的部件。
接收机通过天线接收到其他发射机发射的信号，然后经过内部的解调电路进行解调处理，最终输出成声音信号。
这样，用户就可以听到其他人发出的语音信号。
因此，无线对讲机的接收机是实现语音通信的另一个关键部件。
除了发射机和接收机，无线对讲机的天线也是不可或缺的部件。
天线是用来接收和发射无线电波的装置，它可以将电信号转换成无线电波进行传输，也可以将接收到的无线电波转换成电信号进行处理。
因此，天线在无线对讲机的通信过程中起着至关重要的作用。
另外，无线对讲机的电源也是必不可少的部件。
它提供了发射机和接收机所需的电能，保证了无线对讲机正常的工作。
在实际使用中，用户可以通过充电或更换电池的方式来为无线对讲机提供电源。
综上所述，无线对讲机通过发射机、接收机、天线和电源等部件的协同工作，实现了人与人之间的语音通信。
它的工作原理简单而有效，为人们的日常通信提供了便利。
希望通过本文的介绍，读者对无线对讲机的工作原理有了更加深入的了解。
